STM32上进行卡尔曼滤波

STM32上进行卡尔曼滤波

1.卡尔曼滤波介绍

卡尔曼滤波的核心是融合测量值和系统模型预测值,消除随机噪声,即用动态加权平均,逐步逼近真实状态。

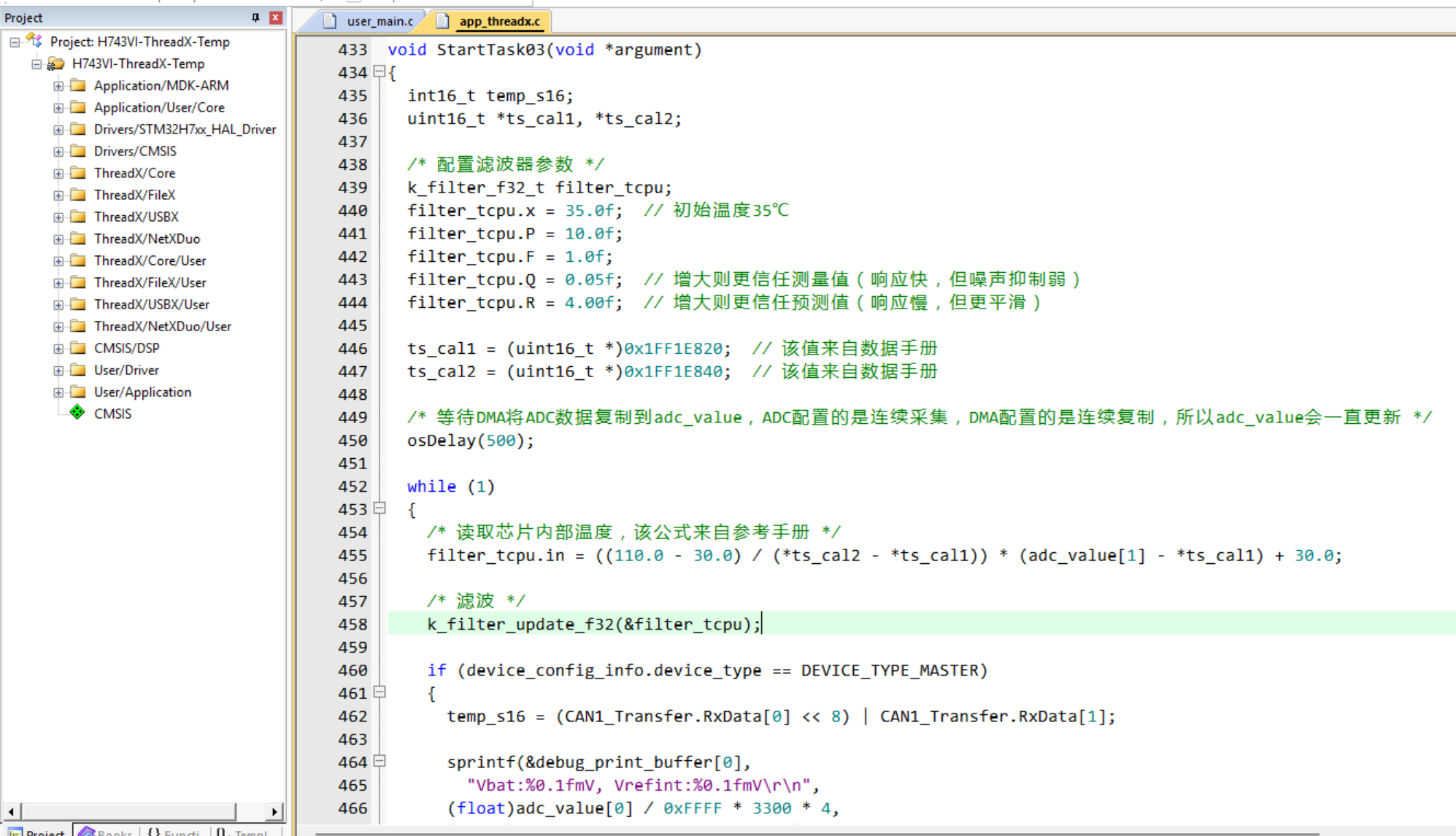

2.程序简单分析

程序上首先初始化滤波器的参数,然后取芯片内部温度传感器的值,然后进行滤波输出,使用起来还是比较简单。

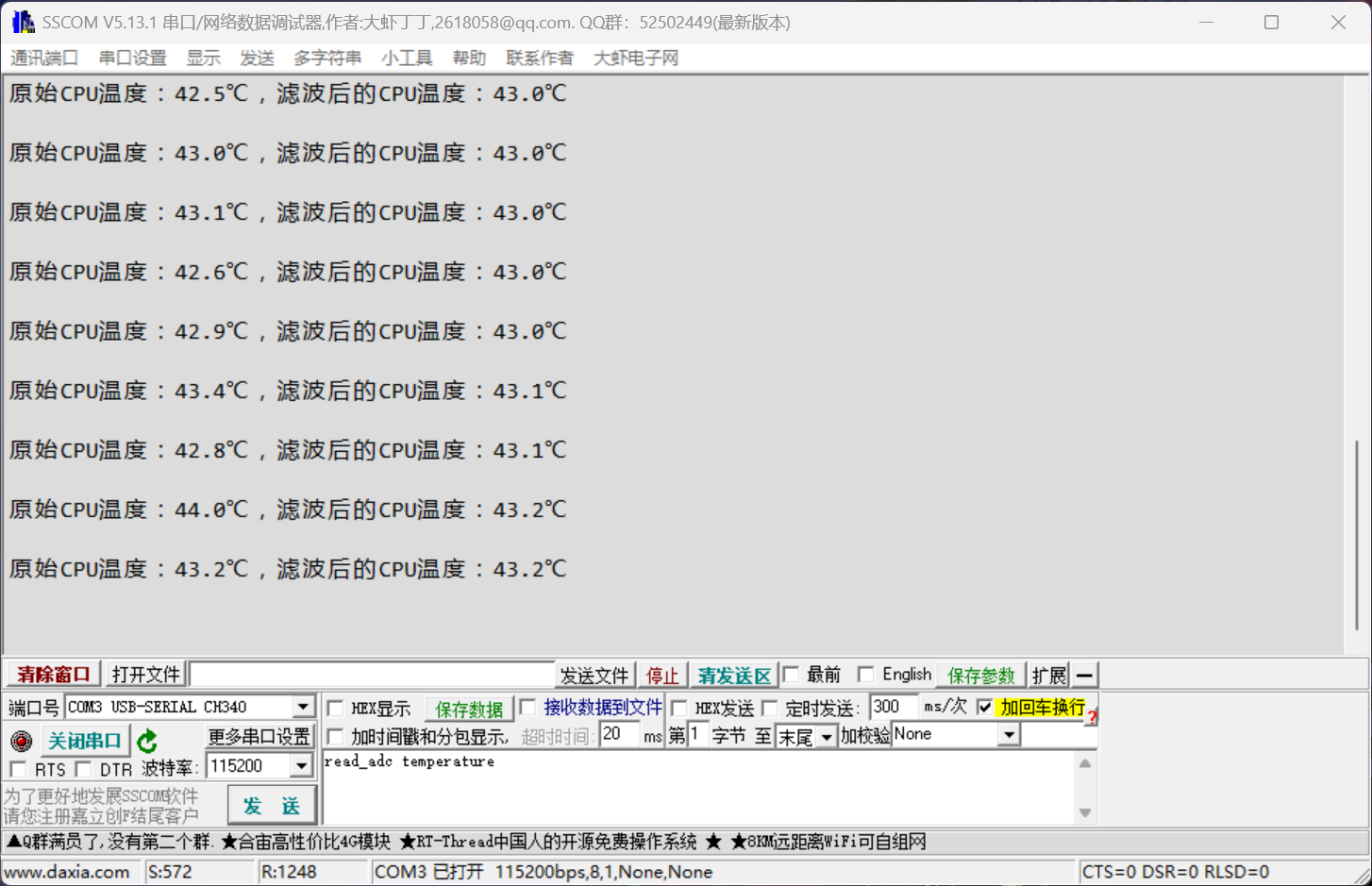

3.温度滤波前后对比

对滤波前的温度值和滤波后的温度值进行对比,可以发现滤波前的值跳变的比较大,经过滤波后的值就比较稳定,即更像一条平滑的曲线。

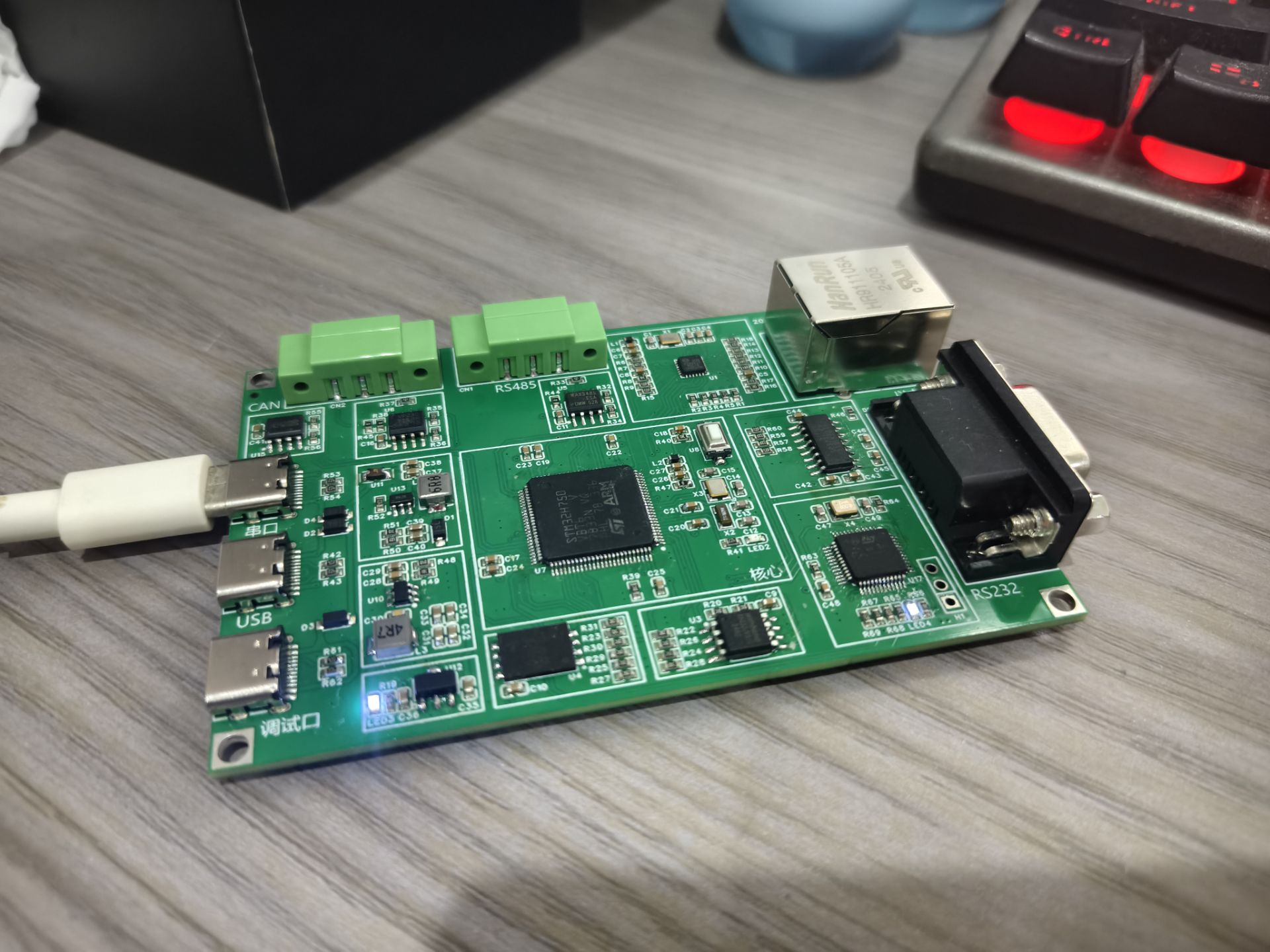

4.板子运行效果

板子主控为STM32H750VBT6,在Keil中直接当STM32H743VIT6使用,有2MB的flash。带RS485接口,带CAN接口,带以太网接口,带RS232接口,带512MB的SD NAND芯片,带4MB的SPI-flash芯片W25Q32,带ST-LINK V2.1下载器,带USB转TTL串口芯片CH340。

补充:对这个板子或程序感兴趣的可以闲鱼搜索"大功率的小汪",了解更多。
