在 OSPFv3 中，Flag 字段（标志位）主要存在于 Router LSA（Type1）和 Link LSA（Type8）中，用于标识设备或链路的特殊属性，以下是核心说明：
一、Router LSA（Type1）中的 Flag 字段
位于 Router LSA 的 "Router Information" 部分，共 4bit，含义为：
- V（1bit）：标识路由器是否为虚拟链路的端点（1 = 是；0 = 否）
- E（1bit）：标识路由器是否为 ASBR（自治系统边界路由器，1 = 是；0 = 否）
- B（1bit）：标识路由器是否为 ABR（区域边界路由器，1 = 是；0 = 否）
- D（1bit）：OSPFv3 新增，标识路由器是否为该链路上的 DR（指定路由器，1 = 是；0 = 否）
Link LSA（Type8）中的 Flag 字段
位于 Link LSA 的 "Link Local Header" 部分，主要标识链路的属性：
- 包含 "Router Priority（路由器优先级）""Options（链路选项）" 等标志位，用于传递接口的 DR 选举优先级、链路支持的 OSPF 功能（如 E-bit、N-bit 等）。
这些 Flag 字段的作用是让 OSPFv3 设备快速识别邻居 / 链路的角色（如 ABR、DR）与功能特性，保障拓扑计算与路由传递的准确性。
一、Link LSA 的核心标志字段
Link LSA 的标志相关字段集中在 "本地链路头部" 与 "IPv6 前缀条目" 中，结构如下：
| 字段 | 位数 | 位置 | 作用 | 关键 bit 说明 |
|---|---|---|---|---|
| Router Priority | 8bit | 头部 | 用于 DR 选举，值 0--255（0 = 不参与选举） | 无细分 bit，值越大优先级越高 |
| Prefix Options | 8bit | 每个 IPv6 前缀条目 | 标识前缀属性，影响路由计算与转发 | LA、NU、MC、P、DC、Up、DN、Reserved（详见下文） |
二、Prefix Options 8bit 详解（RFC 5340 定义）
Prefix Options 的 8bit 从高位到低位依次为：
- LA（Link-Local Address，bit7）：置 1 表示该前缀是链路本地地址（仅用于链路内通信，不被 Type9 LSA 引用）。
- NU（No Usage，bit6）：置 1 表示该前缀仅用于拓扑计算，不用于转发（如接口地址但不做路由）。
- MC（Multicast，bit5）：置 1 表示该前缀支持组播接收。
- P（Propagate，bit4）：置 1 表示该前缀需被 ABR 传播到其他区域。
- DC（Do Not Compute，bit3）：置 1 表示该前缀不参与 SPF 计算（仅用于特定场景，如负载分担）。
- Up（bit2）：置 1 表示前缀对应的接口处于 Up 状态。
- DN（bit1）：置 1 表示前缀对应的接口处于 Down 状态（与 Up 互斥）。
- Reserved（bit0）：保留位，暂未使用，置 0。
三、关键特性与使用场景
- 泛洪范围：仅在本地链路泛洪，不跨区域，用于向同一链路的邻居通告接口地址与前缀属性。
- DR 选举关联：Router Priority 直接决定 DR/BDR 选举结果，0 值接口不参与选举。
- Prefix Options 作用：指导 Type9 LSA 生成（如 LA=1 的前缀不被引用），控制路由传播与计算逻辑。
OSPFv3 相比 OSPFv2 的 LSA 核心变化说明，主要包含 LSA 头部与 Link State ID（LSID）的调整，以下是结构化解读：
一、LSA 头部的变化
OSPFv3 对 LSA 头部做了字段优化，核心是扩展LS type字段：
- 字段调整 ：移除 OSPFv2 的
Option字段，将LS type字段从 1 字节扩展为 2 字节，拆分出 3 个功能子段：- U（1bit） ：定义未知 LSA 的处理方式
- U=0：未知 LSA 按 "链路本地范围 LSA" 处理；
- U=1：未知 LSA 按
S2/S1字段定义的泛洪范围处理。
- S2/S1（2bit） ：标识 LSA 的泛洪范围
- 00：仅在产生 LSA 的本地链路上泛洪；
- 01：泛洪范围为产生 LSA 的路由器所在区域；
- 10：在整个自治系统（AS）内泛洪；
- 11：保留未使用。
- function code（13bit）：标识 LSA 的具体类型（如 1 对应 Type1 LSA）。
- U（1bit） ：定义未知 LSA 的处理方式
- 已知 LSA 的规则 ：若 LSA 是已知类型（
function code已定义），S2/S1字段会按该 LSA 的默认泛洪范围自动配置。
二、Link State ID（LSID）的变化
OSPFv3 重新定义了各类型 LSA 的 LSID 规则（不再依赖 RID 或网段地址）：
| LSA 类型 | LSID 标识规则 |
|---|---|
| 1、3、5、7、9 类 | 使用设备本地自动生成的唯一 32 位整数 |
| 2 类（Network LSA） | 使用 DR 的接口 ID |
| 4 类（ASBR 汇总 LSA） | 使用 ASBR 的 RID |
| 8 类（Link LSA） | 使用接口 ID |
变化的核心意义
这些调整是为了适配 IPv6 环境：
- 扩展
LS type字段实现更灵活的 LSA 泛洪控制与未知 LSA 兼容； - 重新定义 LSID 规则，避免 IPv6 长地址对 32 位 LSID 的适配问题，同时保证各 LSA 的唯一性。

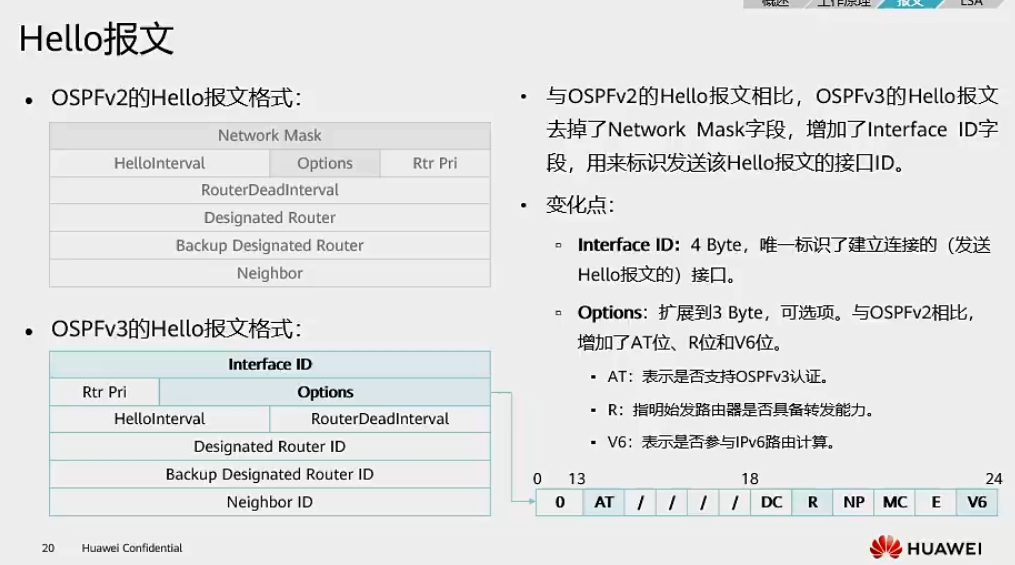

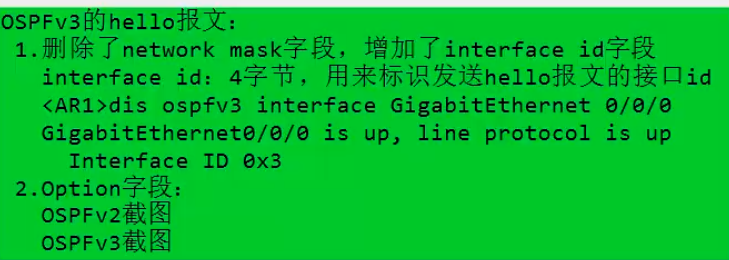

hello报文的改进

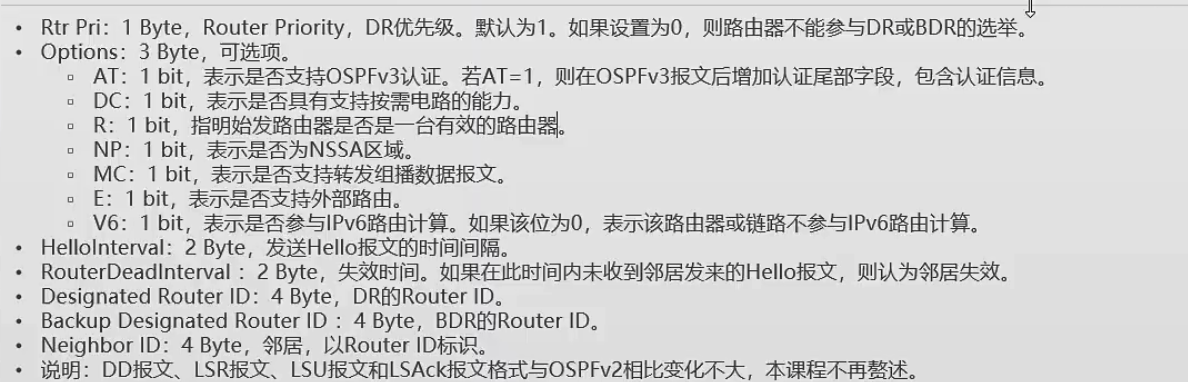

一、关键字段及作用
-
Rtr Pri（Router Priority，1 字节）
- DR/BDR 选举的优先级，默认值为 1；
- 若设为 0，该路由器不参与 DR/BDR 选举。
-

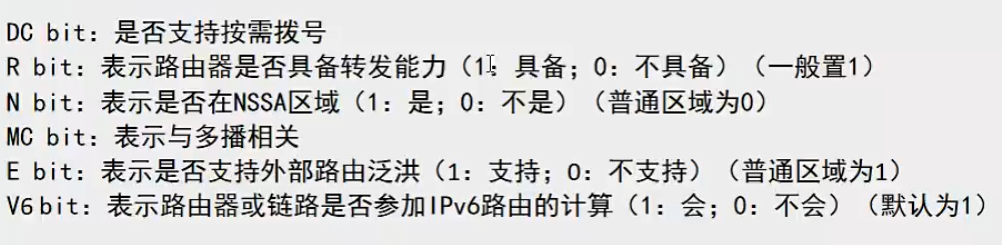

**Options（可选项，3 字节）**包含 7 个功能 bit，标识路由器 / 链路的能力：
- AT（1bit）：是否支持 OSPFv3 认证，AT=1 时报文后会增加认证尾部字段；
- DC（1bit）：是否支持按需电路（减少链路资源消耗）；
- R（1bit）：标识始发路由器是否为有效 OSPFv3 路由器；
- NP（1bit）：是否为 NSSA 区域；
- MC（1bit）：是否支持组播数据报文转发；
- E（1bit）：是否支持接收外部路由（Type5 LSA）；
- V6（1bit）：是否参与 IPv6 路由计算，V6=0 时该路由器 / 链路不参与 IPv6 路由计算。
-
时间参数
- HelloInterval（2 字节）：发送 Hello 报文的时间间隔；
- RouterDeadInterval（2 字节）：邻居失效时间（若超时未收到邻居 Hello，则判定邻居失效）。
-
DR/BDR 标识
- Designated Router ID（4 字节）：当前链路 DR 的 Router ID；
- Backup Designated Router ID（4 字节）：当前链路 BDR 的 Router ID。
-
**Neighbor ID（4 字节）**以 Router ID 标识已发现的邻居。
二、补充说明
- 这些字段是 OSPFv3 邻居建立的核心协商参数，双方需在关键选项（如 NP、E、V6）上保持一致，否则无法建立邻居；
从lsa1开始
LSA1
OSPFv3 的 Type1 LSA（Router LSA，路由器 LSA）是区域内拓扑描述的核心，以下是结构化介绍：
一、基本属性
- 名称与作用 全称 "Router LSA（路由器 LSA）"，作用是描述生成该 LSA 的路由器自身的链路、接口状态及邻居关系，仅在所属区域内泛洪。
- 生成规则由每台 OSPFv3 路由器主动生成，每台路由器在其所在的每个区域中都会生成对应的 Type1 LSA。
二、核心字段与标识
- LSID 取值为生成该 LSA 的路由器 ID（Router ID），唯一标识区域内的该路由器。
- Flag 字段（4bit） 包含 4 个关键 bit，标识路由器角色：
- V（虚拟链路）：1 表示该路由器是虚拟链路的端点；
- E（ASBR）：1 表示该路由器是自治系统边界路由器；
- B（ABR）：1 表示该路由器是区域边界路由器；
- D（DR）：1 表示该路由器是某条链路上的 DR。
- 链路条目包含路由器各接口的链路类型（如点对点、广播）、邻居路由器 ID、接口 MTU 等拓扑信息。
三、关联 LSA
与 Type9 LSA（Intra-Area Prefix LSA）配合：Type1 LSA 描述路由器的链路拓扑，Type9 LSA 传递该路由器各接口的 IPv6 前缀信息。
stubnet不存在
LSA2
报文取消netmask字段
option和hello报文字段相同
一、Type2 LSA 的基本属性
-
名称与作用 全称 "Network LSA（网络 LSA）"，作用是描述广播 / NBMA 网络的拓扑结构（如该网络包含的路由器列表），仅在所属区域内泛洪。
-
生成与泛洪规则由广播 / NBMA 网络中的 DR（指定路由器）生成；泛洪范围限于 DR 所在的区域，不跨区域传递。
二、Type2 LSA 的关键字段（与标识）
-
LSID 取值为DR 的接口链路本地地址（OSPFv3 中用链路本地地址替代了 OSPFv2 的接口 IP 地址），用于唯一标识该广播网络。
-
核心内容包含该广播网络中所有已建立邻接关系的路由器 ID 列表，用于区域内的拓扑计算。
-
关联 LSA与 Type9 LSA（Intra-Area Prefix LSA）配合使用：Type2 LSA 描述网络拓扑，Type9 LSA 传递该网络的 IPv6 前缀信息。
三、与 OSPFv2 Type2 LSA 的差异
- OSPFv2 中 Type2 LSA 的 LSID 是 DR 的接口 IP 地址，OSPFv3 中改为 DR 的接口链路本地地址（适配 IPv6 环境）；
- OSPFv3 中 Type2 LSA 仅保留拓扑信息，前缀信息拆分到 Type9 LSA 中（OSPFv2 中 Type2 LSA 同时包含拓扑与前缀）。

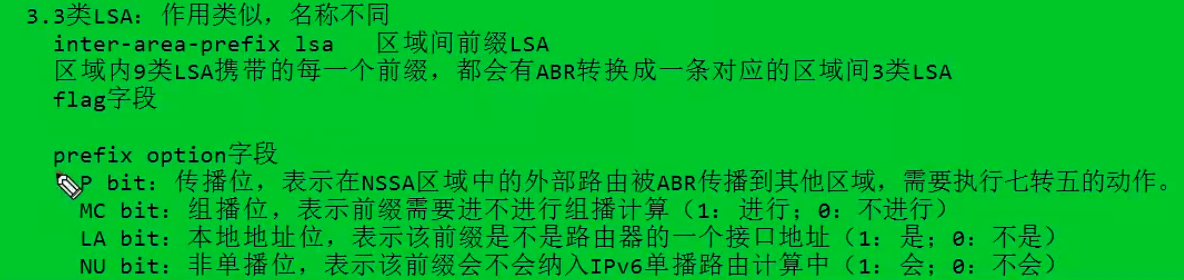

LSA3
一、Type3 LSA 的核心信息
-
名称与作用 Type3 LSA 全称 "inter-area-prefix lsa（区域间前缀 LSA）"，作用是在不同区域间传递 IPv6 前缀路由（由 ABR 生成）。
-
与 Type9 LSA 的关联区域内 Type9 LSA（Intra-Area Prefix LSA）携带的前缀，会被 ABR 转换为对应的 Type3 LSA，实现前缀路由的跨区域传递。
二、prefix option字段的 4 个关键 bit
Type3 LSA 的prefix option字段包含 4 个核心标识位，用于控制前缀的属性与处理逻辑：
- P bit（传播位）：标识 NSSA 区域的外部路由（Type7 LSA）被 ABR 传播到其他区域时，是否执行 "七转五"（Type7→Type5 LSA）的转换操作。
- MC bit（组播位）：控制前缀是否参与组播路由计算：1 = 参与组播计算；0 = 不参与。
- LA bit（本地地址位）：标识该前缀是否为路由器的接口地址：1 = 是接口地址；0 = 否。
- NU bit（非单播位）：控制前缀是否纳入 IPv6 单播路由计算：1 = 纳入单播计算；0 = 不纳入。
LSA4
OSPFv3 的 Type4 LSA（ASBR Summary LSA，ASBR 汇总 LSA）是区域间传递 ASBR 位置的关键 LSA，以下是结构化介绍：
一、基本属性
- 名称与作用 全称 "ASBR Summary LSA（ASBR 汇总 LSA）"，作用是在区域间传递 ASBR（自治系统边界路由器）的位置信息，让非 ASBR 所在区域的路由器能找到 ASBR。
- 生成与泛洪规则由 ABR（区域边界路由器）生成；泛洪范围是除 ASBR 所在区域外的其他区域（在 ASBR 所在区域内，ASBR 的位置由 Type1 LSA 直接传递）。
二、核心字段
- LSID 取值为目标 ASBR 的路由器 ID，标识需要汇总的 ASBR。
- **Metric（度量值）**表示 ABR 到该 ASBR 的路径开销，用于非 ASBR 区域的路由器计算到 ASBR 的最短路径。
三、关联 LSA
与 Type5 LSA（AS External LSA）配合：Type4 LSA 提供到 ASBR 的路径，Type5 LSA 传递 ASBR 引入的外部路由，非 ASBR 区域的路由器需通过 Type4 LSA 找到 ASBR，才能接收并使用 Type5 LSA 的外部路由。
四、与 OSPFv2 Type4 LSA 的差异
- 逻辑与 OSPFv2 一致，仅适配 IPv6 环境的 LSA 头部格式（如 LS type 字段的 bit 结构），核心功能（传递 ASBR 位置）无变化。
LSA5
OSPFv3 的 Type5 LSA（AS External LSA，AS 外部 LSA）是传递自治系统外路由的核心 LSA，以下是结构化介绍：
一、基本属性
- 名称与作用 全称 "AS External LSA（AS 外部 LSA）"，作用是传递自治系统（AS）外部的 IPv6 路由信息，让 OSPFv3 域内的路由器获取 AS 外的路由。
- 生成与泛洪规则 由 ASBR（自治系统边界路由器）生成；泛洪范围是整个 OSPFv3 自治系统（所有区域，除 NSSA 区域需先转换）。
二、核心字段
- LSID 取值为外部路由的 IPv6 前缀（或对应的标识值，确保同一前缀的 LSA 唯一性）。
- **Forward Address（转发地址）**标识外部路由的下一跳地址（若为空，则下一跳是生成该 LSA 的 ASBR）。
- **Metric（度量值）**包含外部路由的开销，分为 "Type 1"（与 OSPF 域内开销累加）和 "Type 2"（仅使用外部开销）两种类型。
三、关联 LSA
依赖 Type4 LSA（ASBR 汇总 LSA）：非 ASBR 所在区域的路由器，需通过 Type4 LSA 获取到 ASBR 的路径，才能正常接收并使用 Type5 LSA 的外部路由。
四、与 NSSA 区域的适配
在 NSSA 区域中，ASBR 生成的外部路由会先以 Type7 LSA（NSSA External LSA）泛洪，再由 ABR 转换为 Type5 LSA，传递到其他区域。

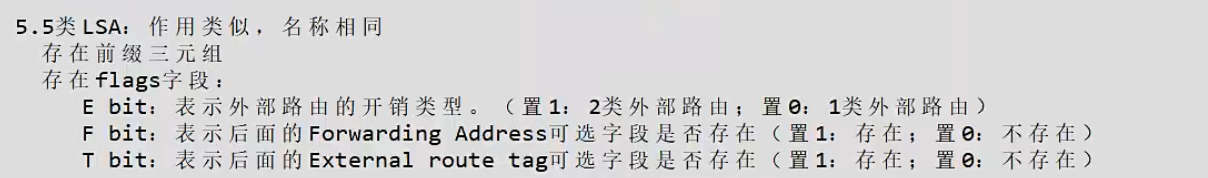

OSPFv3 中 Type5 LSA（AS 外部 LSA）的关键字段说明，核心是其前缀三元组与 flags 字段的作用
一、Type5 LSA 的核心特性
Type5 LSA 的作用与 OSPFv2 中一致（传递 AS 外部路由），但新增了前缀三元组和专用的 flags 字段，用于适配 IPv6 环境的路由属性描述。
二、flags 字段的 3 个 bit 及作用
Type5 LSA 的 flags 字段包含 3 个关键 bit，控制外部路由的属性与可选字段：
| bit 标识 | 作用 | 取值说明 |
|---|---|---|
| E bit | 标识外部路由的开销类型 | 1=2 类外部路由（仅使用外部开销，不与 OSPF 域内开销累加）；0=1 类外部路由（外部开销 + 域内开销） |
| F bit | 标识 Forwarding Address（转发地址）字段是否存在 | 1 = 存在（下一跳为该转发地址）；0 = 不存在（下一跳为生成该 LSA 的 ASBR） |
| T bit | 标识 External route tag（外部路由标签）字段是否存在 | 1 = 存在（用于路由策略匹配）；0 = 不存在 |
三、实际意义
这些字段的设计让 Type5 LSA 能更灵活地传递外部路由的属性：
- E bit 区分不同的开销计算逻辑，适配不同的外部路由场景；
- F bit 和 T bit 控制可选字段的存在性，减少 LSA 冗余，同时支持更丰富的路由控制（如转发地址指定、路由标签匹配）。
LSA7
这是 OSPFv3 中 Type7 LSA（NSSA 外部 LSA）的核心信息，它是 NSSA 区域特有的外部路由 LSA，以下是结构化介绍：
一、基本属性
- 作用：在 NSSA 区域内传递 AS 外部路由，避免外部路由直接进入 NSSA 区域（适配 NSSA 区域的 "非完全 Stub" 特性）。
- 生成与泛洪：由 NSSA 区域的 ASBR 生成，仅在 NSSA 区域内泛洪；需经 ABR 转换为 Type5 LSA 后，才能传递到其他区域。
二、关键字段（与 Type5 LSA 类似）
Type7 LSA 同样包含前缀三元组和 flags 字段，核心 flags bit 为：
- E bit：标识外部路由开销类型（1=2 类外部路由，0=1 类外部路由）；
- F bit：标识 Forwarding Address 是否存在；
- T bit：标识 External route tag 是否存在。
三、与 Type5 LSA 的核心差异
| 对比项 | Type7 LSA | Type5 LSA |
|---|---|---|
| 适用区域 | 仅 NSSA 区域 | 整个 AS（除 NSSA） |
| 泛洪范围 | 仅 NSSA 区域 | 整个 AS |
| 转换关系 | 经 ABR 转换为 Type5 LSA | 直接泛洪 |
四、核心价值
Type7 LSA 让 NSSA 区域既能引入外部路由，又能避免 Type5 LSA 的泛洪（减少区域内路由表规模），是 NSSA 区域实现 "有限外部路由引入" 的关键。

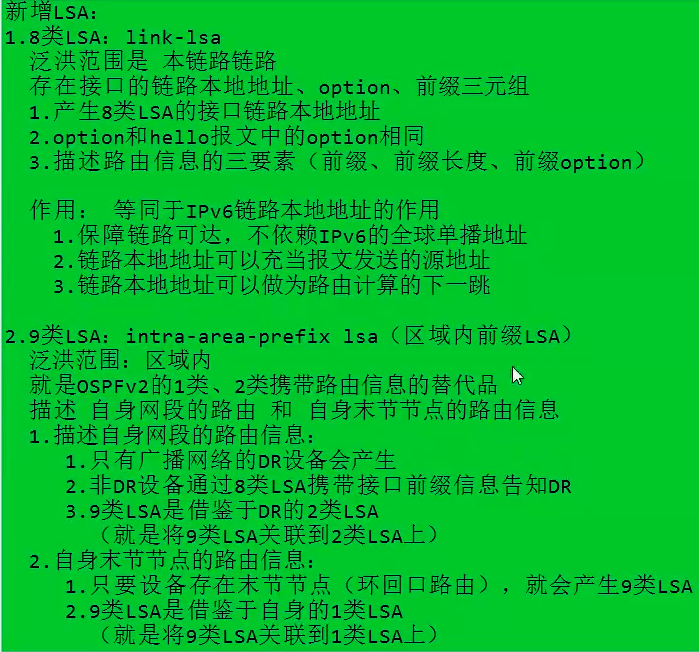

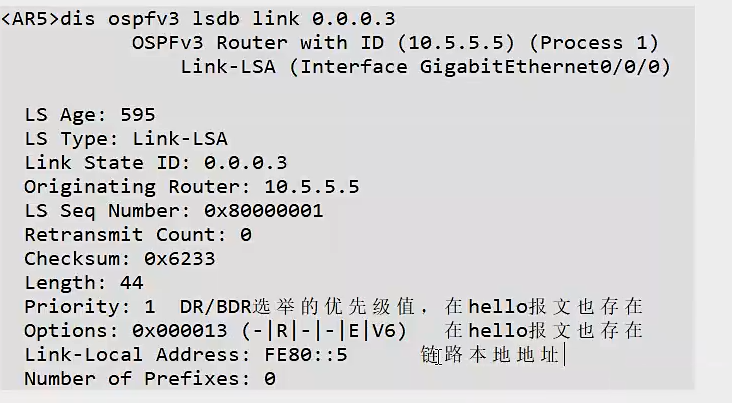

LSA8

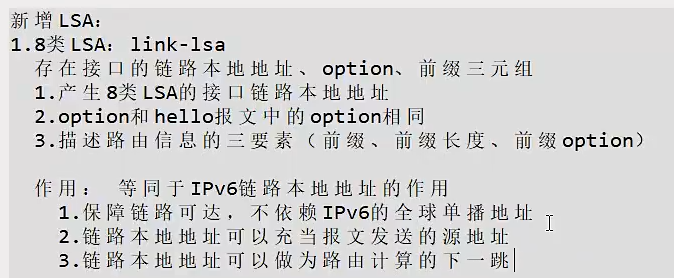

OSPFv3 新增的 Type8 LSA（Link LSA，链路 LSA），是仅在本地链路泛洪的专属 LSA，以下是结构化介绍：
一、基本属性
- 作用 ：向同一链路的邻居通告 3 类信息：
- 本设备在该链路上的接口链路本地地址；
- 本设备在该链路上的 IPv6 前缀（含前缀属性）；
- 本设备的 OSPFv3 选项（如 DR 优先级、能力标识）。
- 生成与泛洪 ：由链路上的每台路由器生成，仅在本地链路内泛洪（不跨区域、不跨设备）。
二、关键字段
- LSID ：使用本设备的接口 ID（唯一标识链路上的接口）。
- 核心内容 ：
- 接口的链路本地地址；
- 接口的 IPv6 前缀列表（含
prefix option字段，标识前缀属性）； - 接口的 DR 优先级、OSPFv3 选项（如 V6-bit、E-bit）。
三、核心价值
Type8 LSA 是 OSPFv3 适配 IPv6 的关键设计：
- 替代了 OSPFv2 中 "接口地址通过 Hello 报文传递" 的逻辑，专门用于链路内的地址与属性通告；
- 让同一链路的邻居能快速获取对方的接口地址、前缀属性，保障 IPv6 环境下的链路通信与拓扑计算。
option字段在hello报文 1248类携带
LSA9
1. 基本定位
- 作用：它是 OSPFv3 中替代 OSPFv2 里 1 类（Router LSA）和 2 类（Network LSA）携带路由前缀信息的核心 LSA。
- 核心变化：在 OSPFv3 中，1 类和 2 类 LSA 只保留拓扑信息（如路由器、DR 连接关系），而把 IP 前缀信息剥离出来，全部交给 9 类 LSA 来发布。
2. 主要特点
- 传播范围：仅在产生它的区域内泛洪（Intra-Area）。
- 发布场景
- 由每台路由器生成：发布自身接口的 IPv6 前缀（对应 OSPFv2 1 类 LSA 里的路由）。
- 由 DR 生成：发布多路访问网络（如以太网）的网络前缀（对应 OSPFv2 2 类 LSA 里的路由）。
- 携带信息：包含前缀的前缀长度、前缀选项（如是否为 P2P 链路、是否通告给其他区域等），以及关联的 1 类或 2 类 LSA 的 Link-State ID，用来把前缀和拓扑信息绑定。
3. 为什么需要它？
OSPFv3 为了支持 IPv6 更大的地址空间，以及让协议更灵活，将拓扑信息 和前缀信息做了分离：
- 1 类、2 类 LSA 专注描述网络拓扑（谁和谁相连）。
- 9 类 LSA 专门负责发布 IPv6 前缀（这些拓扑对应的 IP 地址）。这种设计让协议扩展性更强，也更适应 IPv6 的复杂场景。
4. 和 OSPFv2 的对比
| 特性 | OSPFv2 | OSPFv3 |
|---|---|---|
| 拓扑信息 | 1 类、2 类 LSA | 1 类、2 类 LSA |
| 前缀信息 | 1 类、2 类 LSA 直接携带 | 9 类 LSA 单独携带 |
| 泛洪范围 | 区域内 | 区域内 |
1. 图中的关键 LSA 类型
- Network-LSA（2 类 LSA）
- 由广播网络的 DR 生成，图中
Origin Router为10.5.5.5（AR5）的这条就是。 - 作用：描述广播网络的拓扑（哪些路由器在这个网段上），但 不携带 IPv6 前缀。
- 由广播网络的 DR 生成，图中
- Intra-Area-Prefix-LSA（9 类 LSA）
- 图中
Origin Router为10.6.6.6（AR6）的这条就是。 - 作用：专门携带 IPv6 前缀信息，通过
Reference字段关联到对应的 1 类或 2 类 LSA（图里就关联到了上面的 Network-LSA）。
- 图中
2. 红箭头标注的核心逻辑
-
旁边的笔记明确写了：9 类 LSA 是借鉴于 DR 的 2 类 LSA（就是将 9 类 LSA 关联到 2 类 LSA 上）。
-
这个关联关系在抓包 / 输出里，就是 9 类 LSA 的
Reference字段指向 2 类 LSA 的Link State ID，从而把 "拓扑信息" 和 "前缀信息" 绑定起来。这种关联设计的核心作用
简单来说，这个设计就是为了让 OSPFv3 能更高效、灵活地支持 IPv6
-
当网络拓扑不变，只是接口 IP 前缀变化时，只需要更新 9 类 LSA，不用重新生成 2 类 LSA。
-
这样减少了不必要的 LSA 泛洪，让网络收敛更快。
-
非 DR 设备通过在本地链路上发送 8 类 LSA（Link-LSA） 携带自己的接口前缀信息，DR 收到该 LSA 后汇总生成对应的 9 类 LSA（Intra-Area-Prefix LSA） ，并在整个区域内泛洪以通告该网段前缀。

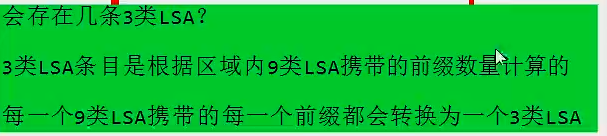

- 九类每一个携带的前缀全部转化为其他区域的三类
- 九类每一个携带的前缀全部转化为其他区域的三类
