WIZnet以太网单片机选型指南

前言

本文聚焦 WIZnet 5 款核心以太网单片机(W55MH32、W55MH32-L、W55MH32-Q、W55RP20、W7500P),各型号在算力性能、

封装尺寸、接口扩展、安全特性上各有侧重:覆盖工业多设备控制、小型手持终端、高安全加密通信、轻量化联网节点等全场景需

求,可精准匹配从极简外设联网到高负载多任务处理的多样硬件设计诉求,帮你快速锁定适配方案,降低选型与开发成本。

各芯片核心特点

W55MH32-L

  • Cortex-M3/216MHz+硬件TCP/IP协议栈
  • 1024KB Flash/96KB RAM+UART×5/CAN/USB2.0,多接口全覆盖
  • 硬件加密(DES+SHA+AES)+真随机数(TRNG)+工业级温域,适配复杂工业场景
  • 适合:多接口工业控制终端、加密型POS机、PLC数据网关

W55MH32-Q

  • 同L版核心配置,集成硬件TCP/IP协议栈+32KB独立以太网缓存
  • QFN68小封装(8×8mm),节省55%PCB空间
  • 保留UART×4/CAN/USB2.0核心接口,平衡小型化与实用性
  • 适合:手持小票打印机、小型售卖机、空间受限终端

W55RP20

  • 双Cortex-M0+/133MHz,支持多任务并行处理
  • 2MB Flash/264KB RAM+38Mbps速率+16路PWM
  • 硬件TCP/IP协议栈+32KB独立缓存,网络通信不占核心算力
  • 适合:电网数据采集、照明调光系统、工业多执行器控制

W7500

  • Cortex-M0/48MHz+128KB Flash/16KB RAM,基础配置
  • UART×3/PWM×8,扩展需额外芯片,硬件TCP/IP协议栈

W7500P

  • 同W7500算力,工作温域0℃~70℃
  • 硬件TCP/IP协议栈

快速选型指南

决策维度 判断条件 推荐型号
核心架构需求 是否需要高性能 W55MH32/W55RP20
🢃
封装尺寸需求 是否需要小封装 W55MH32-Q/W55RP20
🢃
安全特性需求 需硬件加密(DES/AES/SHA)+ 真随机数(TRNG) W55MH32
🢃
串口数量需求 需5个UART(多设备通信) / 4个UART / 2个UART 5个→W55MH32-L;4个→W55MH32-Q;2个→W55RP20
🢃
GPIO扩展需求 需66个GPIO(多外设扩展) / 36个GPIO / 23个GPIO 66个→W55MH32-L;36个→W55MH32-Q;23个→W55RP20
🢃
代码兼容性需求 兼容STM32F103代码(可直接烧录) W55MH32

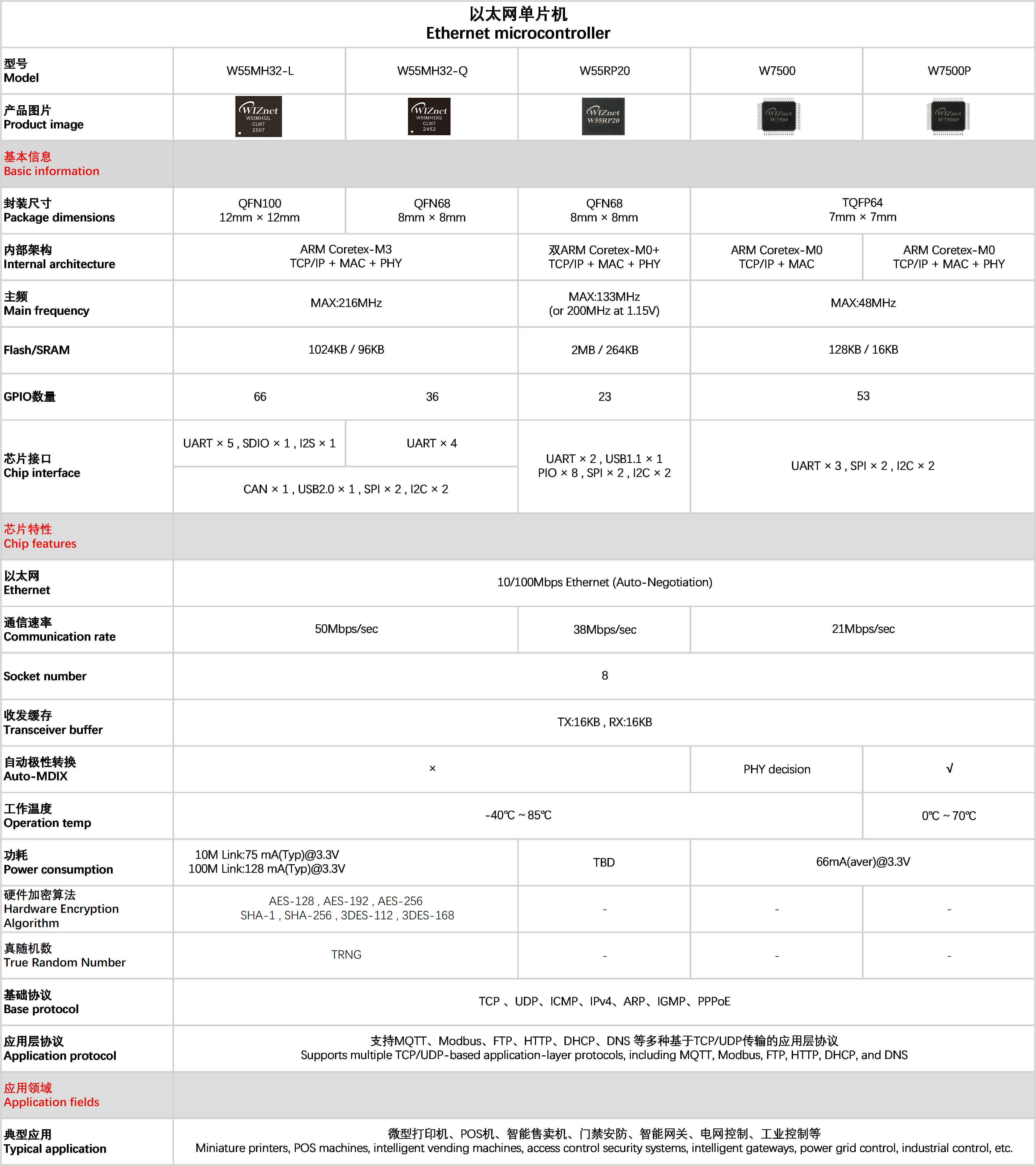

核心参数&特色对比表

型号 核心架构/主频 存储配置 封装/接口 核心特色 适配场景
W55MH32-L Cortex-M3/216MHz 1024KB/96KB QFN100/UART×5/CAN/USB2.0 高算力+硬件TCP/IP协议栈+多接口+硬件加密+TRNG 工业控制、加密POS、PLC网关
W55MH32-Q Cortex-M3/216MHz 1024KB/96KB QFN68/UART×4/CAN/USB2.0 小封装+硬件TCP/IP协议栈+高主频+工业温域 手持打印机、小型售卖机
W55RP20 双Cortex-M0+/133MHz 2MB/264KB QFN68/UART×2/PWM×16 双核心+硬件TCP/IP协议栈+大存储+并行通信 数据采集、调光系统、多执行器控制
W7500 Cortex-M0/48MHz 128KB/16KB TQFP64/UART×3/PWM×8 基础以太网功能+硬件TCP/IP协议栈 极简场景
W7500P Cortex-M0/48MHz 128KB/16KB TQFP64/UART×3/PWM×8 基础配置+商用温域+硬件TCP/IP协议栈 极简场景

常见选型疑问Q&A

  1. 硬件TCP/IP协议栈有什么优势?

    → 独立处理网络数据,不占用MCU核心算力,比软件协议栈更稳定,支持多协议栈流畅运行。

  2. W55MH32-Q小封装会减性能吗?

    → 不会!仅封装和部分引脚减少,核心配置、硬件TCP/IP协议栈功能与L版一致。

  3. 硬件加密有必要吗?

    → 支付、工业敏感数据场景是刚需,不占CPU资源,可有效防止数据篡改。

典型应用案例参考

  • W55MH32-L:工业PLC数据网关(多协议并行+CAN对接+硬件加密+硬件TCP/IP协议栈稳定联网)
  • W55MH32-Q:有线网口手持POS机(小封装+多接口+硬件TCP/IP协议栈+高主频快速处理订单)
  • W55RP20:分布式照明调光系统(双核心并行+16路PWM调光+硬件TCP/IP协议栈高速数据同步)
