用户 APC 的执行过程（下）

前言

在之前的文章中，我们已经分析了：

内核如何在 KiDeliverApc 中识别用户 APC
如何调用 KiInitializeUserApc
以及它如何修改 TrapFrame 与用户栈，为用户 APC 的执行提前"铺好路"

但需要特别强调的是：

KiInitializeUserApc 并不执行用户 APC。

它只是为"下一次返回用户态"布置好执行环境。

真正执行用户 APC 的地方，发生在 Ring3，并且位于 ntdll.dll 中。

本文将从线程返回用户态开始，完整分析

用户 APC 是如何在 Ring3 中被执行，又如何返回原执行流的。

一、从内核返回用户态：执行入口已经被篡改

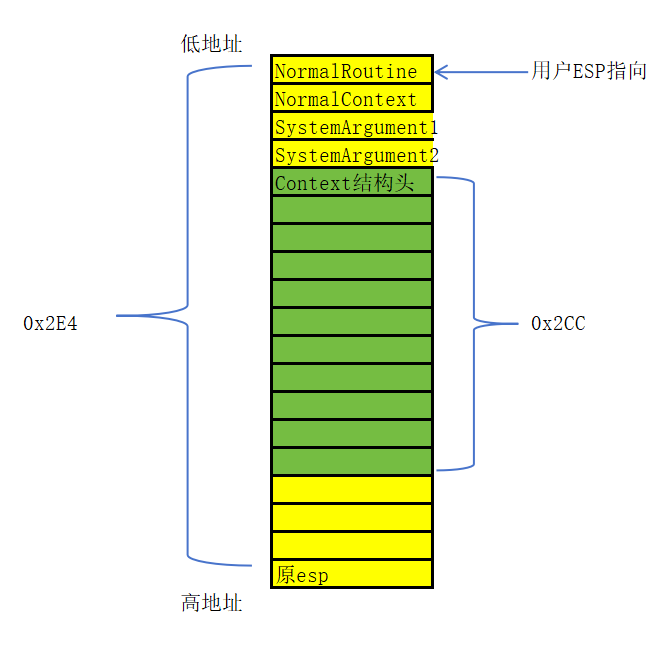

回顾上一篇文章KiInitializeUserApc 在用户栈上写入：

NormalRoutine
NormalContext
SystemArgument1
SystemArgument2
以及一整份 _CONTEXT 结构

下面结合KiUserApcDispatcher汇编代码，对这些步骤逐一说明:

cpp 复制代码

.text:77F06F58 ; =============== S U B R O U T I N E =======================================
.text:77F06F58
.text:77F06F58 ; Attributes: noreturn
.text:77F06F58
.text:77F06F58 ; __stdcall KiUserApcDispatcher(x, x, x, x)
.text:77F06F58                 public _KiUserApcDispatcher@16
.text:77F06F58 _KiUserApcDispatcher@16 proc near       ; DATA XREF: .text:off_77EF61B8↑o
.text:77F06F58
.text:77F06F58 arg_C           = byte ptr  10h
.text:77F06F58 arg_2D8         = byte ptr  2DCh
.text:77F06F58
.text:77F06F58                 lea     eax, [esp+2DCh]
.text:77F06F5F                 mov     ecx, large fs:_TEB ; ecx = TEB（准确说是把 TEB 基址拿出来备用）
.text:77F06F66                 mov     edx, offset _KiUserApcExceptionHandler@16 ; edx = KiUserApcExceptionHandler 的地址
.text:77F06F66                                         ; 这是用户 APC 执行期间专用的异常处理函数（SEH handler）
.text:77F06F6B                 mov     [eax], ecx      ; 构造一个 SEH 节点
.text:77F06F6B                                         ; 写入 Next 指针
.text:77F06F6D                 mov     [eax+4], edx    ; 写入 Handler = KiUserApcExceptionHandle
.text:77F06F70                 mov     large fs:0, eax ; fs:[0] 就是 SEH 异常链表头（NT_TIB.ExceptionList）
.text:77F06F70                                         ; 这句就是：把我们新构造的异常帧挂到 fs:[0] 上
.text:77F06F76                 pop     eax             ; eax = NormalRoutine
.text:77F06F77                 lea     edi, [esp+0Ch]  ; edi 指向 Context 结构
.text:77F06F7B                 call    eax             ; 直接调用 NormalRoutine
.text:77F06F7D                 mov     ecx, [edi+2CCh] ; ecx = Context.ExceptionList
.text:77F06F83                 mov     large fs:0, ecx ; 恢复异常链
.text:77F06F8A                 push    1               ; TestAlert
.text:77F06F8C                 push    edi             ; CONTEXT
.text:77F06F8D                 call    _ZwContinue@8   ; ZwContinue(x,x)
.text:77F06F92                 mov     esi, eax
.text:77F06F94
.text:77F06F94 loc_77F06F94:                           ; CODE XREF: .text:77F06F9A↓j
.text:77F06F94                 push    esi
.text:77F06F95                 call    _RtlRaiseStatus@4 ; RtlRaiseStatus(x)
.text:77F06F95 _KiUserApcDispatcher@16 endp ; sp-analysis failed

二、KiUserApcDispatcher 的第一步：建立异常保护

cpp 复制代码

.text:77F06F58                 lea     eax, [esp+2DCh]
.text:77F06F5F                 mov     ecx, large fs:_TEB ; ecx = TEB（准确说是把 TEB 基址拿出来备用）
.text:77F06F66                 mov     edx, offset _KiUserApcExceptionHandler@16 ; edx = KiUserApcExceptionHandler 的地址
.text:77F06F66                                         ; 这是用户 APC 执行期间专用的异常处理函数（SEH handler）
.text:77F06F6B                 mov     [eax], ecx      ; 构造一个 SEH 节点
.text:77F06F6B                                         ; 写入 Next 指针
.text:77F06F6D                 mov     [eax+4], edx    ; 写入 Handler = KiUserApcExceptionHandle
.text:77F06F70                 mov     large fs:0, eax ; fs:[0] 就是 SEH 异常链表头（NT_TIB.ExceptionList）
.text:77F06F70                                         ; 这句就是：把我们新构造的异常帧挂到 fs:[0] 上

KiUserApcDispatcher 进入后，做的第一件事并不是执行用户回调

而是：

在用户栈上临时构造一个 SEH 异常处理节点

并将其挂入当前线程的异常链表（fs:[0]）。

该异常处理器专用于本次 APC 回调，用于捕获 NormalRoutine 执行过程中可能发生的异常，

防止异常直接破坏线程的原始执行上下文。

在 NormalRoutine 执行结束后，该异常节点会被立即移除，不影响线程后续的异常处理行为。

关于用户态 APC 回调期间的异常处理机制，

本文不再展开，

其设计目的仅在于保证 APC 回调对线程执行流的透明性。

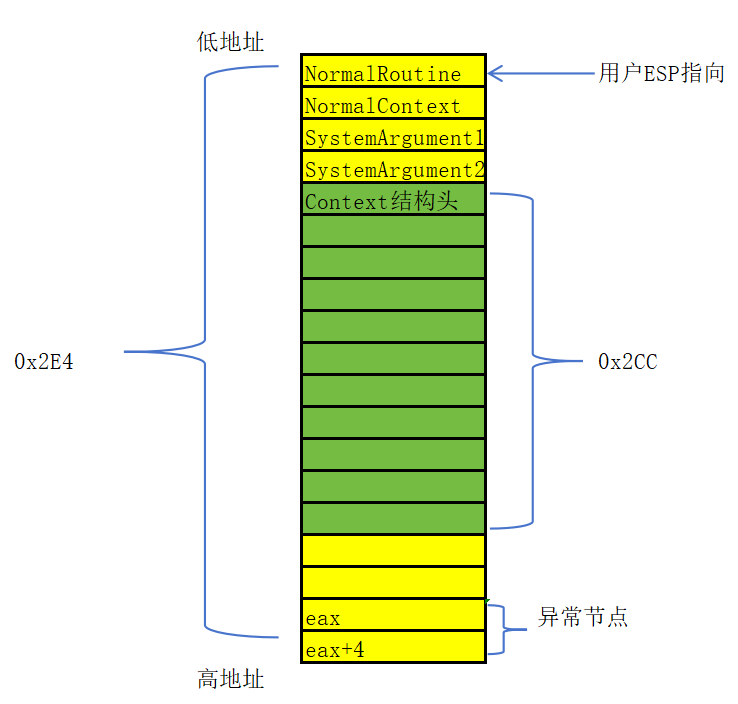

此阶段后用户栈结构：

三、执行用户 APC：调用 NormalRoutine

cpp 复制代码

.text:77F06F76                 pop     eax             ; eax = NormalRoutine

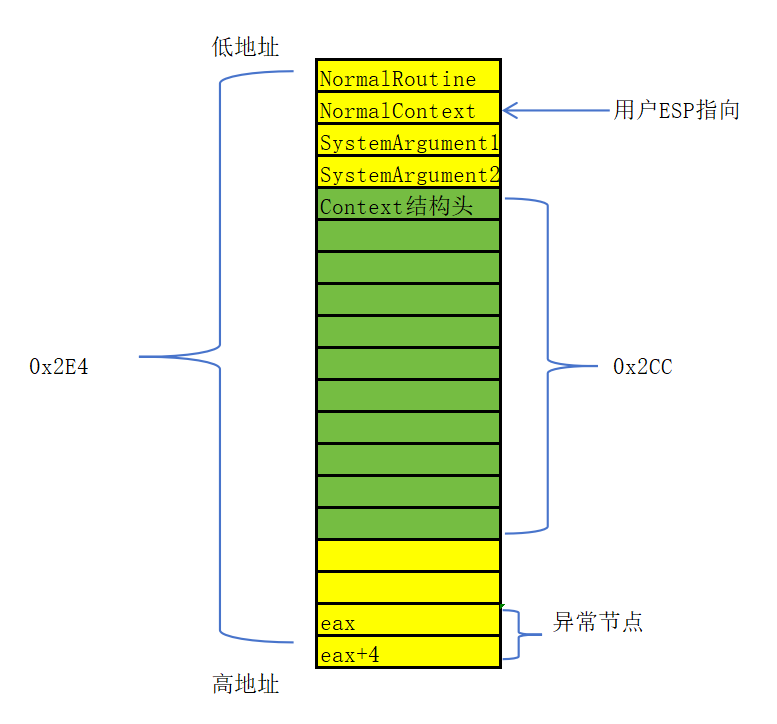

此行代码执行后堆栈结构如下：

cpp 复制代码

.text:77F06F7B                 call    eax             ; 直接调用 NormalRoutine

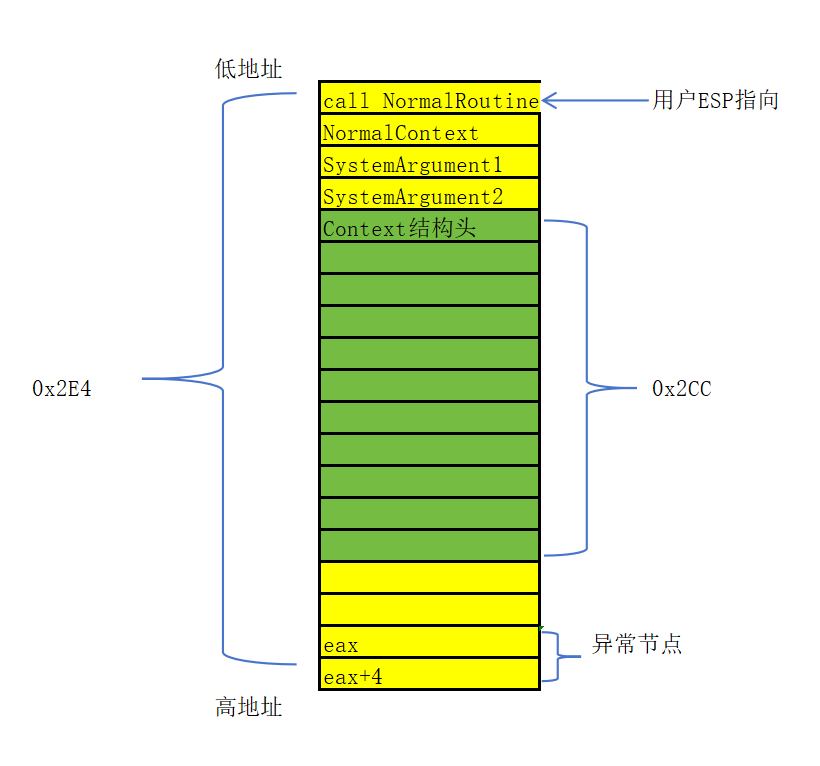

此行代码执行后堆栈结构如下：

可以看出：

在 KiInitializeUserApc 中，内核已经按固定布局把参数巧妙的写到了用户栈
栈布局本身就是为 KiUserApcDispatcher 量身定制的

至此，用户 APC 的 NormalRoutine 正式在 Ring3 中执行。

四、用户 APC 执行完后：并不会"直接回去"

这是用户 APC 机制中最容易被误解的一点。

当 NormalRoutine 执行结束后：

线程并不会直接回到原来的用户代码。

原因是：

当前的寄存器状态
当前的栈指针
当前的执行位置

全部都是为了 APC 临时构造的

必须有一个步骤：

把执行现场恢复成"APC 发生前"的样子

五、恢复异常链，ZwContinue：再次进入内核

cpp 复制代码

.text:77F06F7D                 mov     ecx, [edi+2CCh] ; ecx = Context.ExceptionList
.text:77F06F83                 mov     large fs:0, ecx ; 恢复异常链
.text:77F06F8A                 push    1               ; TestAlert
.text:77F06F8C                 push    edi             ; CONTEXT
.text:77F06F8D                 call    _ZwContinue@8   ; ZwContinue(x,x)

这里传入的 _CONTEXT，正是：

当初在 KiInitializeUserApc 中，由内核复制到用户栈上的那一份。

这一步发生了什么？

ZwContinue 触发系统调用，进入 Ring0
内核中的 NtContinue 被执行
内核根据 _CONTEXT：
恢复寄存器
恢复栈
恢复 EIP

随后，内核再次走返回路径：

cpp 复制代码

NtContinue
  ↓
KiServiceExit
  ↓
iret

这一次，线程才真正回到 APC 发生前的用户执行流。

六、执行链路总结（完整闭环）

至此，用户 APC 的完整执行流程可以总结为：

cpp 复制代码

Ring0:
  KiDeliverApc
    → KiInitializeUserApc
      - 构造用户栈
      - 复制 CONTEXT
      - 修改 TrapFrame(EIP/ESP)
    → KiServiceExit
      → iret

Ring3:
  ntdll!KiUserApcDispatcher
    - 建立 SEH
    - call NormalRoutine
    - 恢复 SEH
    - ZwContinue(Context)

Ring0:
  nt!NtContinue
    - 从Context中恢复trapframe
    - 返回内核出口

Ring3:
  原用户代码继续执行

这是一次 Ring3 → Ring0 → Ring3 的完整闭环。
