VSC整流系统定功率控制系统的MATLAB仿真模型（支持MATLAB 2014a及以上版本）

mqjFKmYf2026-01-19 11:45

VSC整流系统定功率控制系统仿真模型，支持MATLAB2014a及以上版本

打开MATLAB2014a的Simulink界面，新建模型时可能会注意到左下角的版本水印------这老伙计已经陪我们走过十个年头了。今天要折腾的是电压源换流器（VSC）的定功率控制，别被专业名词唬住，本质上就是个既要稳住直流电压又要精准控制有功/无功的双闭环游戏。

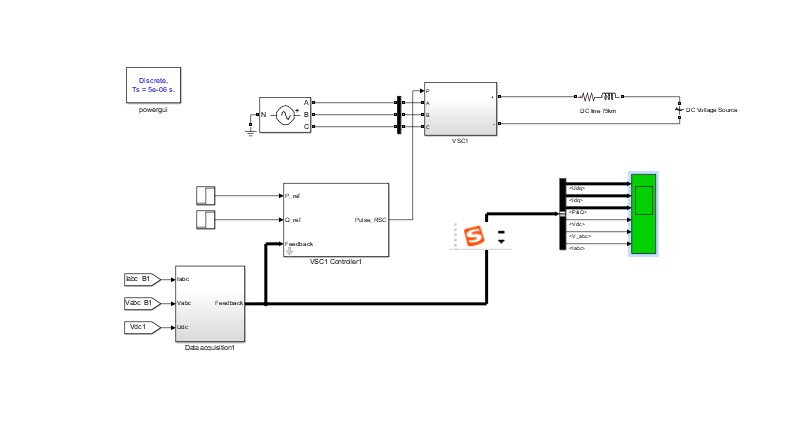

先看主电路搭建，直接从Simscape的Power Systems里拖几个IGBT模块出来。重点在参数设置，这里有个新手容易踩的坑：

matlab 复制代码

% 换流器参数初始化
Vdc = 800;       % 直流母线电压
fs = 2000;       % 开关频率
R = 0.1;        % 桥臂等效电阻
L = 5e-3;       % 滤波电感
C = 2000e-6;    % 直流侧电容

注意这里的电感值要是设得太大，动态响应能慢得让你以为MATLAB卡死了。建议先按经验值设置，后面再微调。

VSC整流系统定功率控制系统仿真模型，支持MATLAB2014a及以上版本

控制环部分最有趣的是坐标变换环节。在Library Browser里翻出abctodq0 Transformation模块时，记得把旋转角度的单位从默认的rad改成Hz------别问我怎么知道的，都是泪。电流内环的PI参数建议用自整定工具生成初值，再手动优化：

matlab 复制代码

Kp_i = 0.5;     % 电流环比例系数
Ki_i = 100;     % 积分系数
% 手动调参技巧：先给Ki_i个离谱的大值，观察波形震荡点

定功率控制的核心在功率计算模块。这里直接贴个MATLAB Function里的代码片段：

matlab 复制代码

function [Vd_ref, Vq_ref] = power_control(P_ref, Q_ref, Id, Iq, Vgd)
    % 功率-电流解耦
    K = 0.8;  % 功率系数
    Vd_ref = (P_ref*K - Vgd*Id)/Iq;
    Vq_ref = (Q_ref*K - Vgd*Iq)/Id;
    % 别急着抄，后面有防除零保护没展示
end

注意这里故意留了个除零隐患，实际调试时记得加个epsilon防止仿真爆掉。

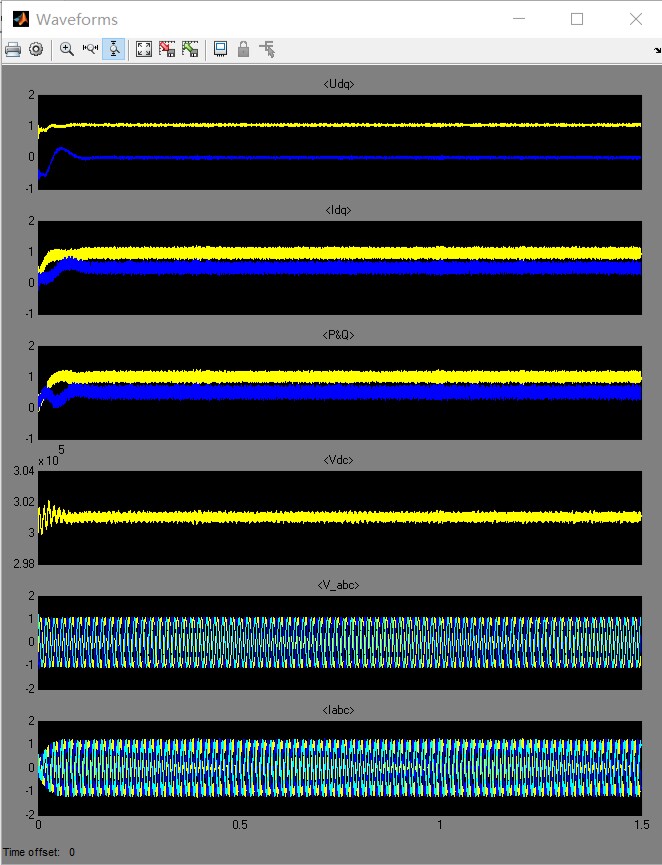

仿真步长建议设成开关周期的1/20，用ode23tb求解器比较稳。跑起来后重点观察直流母线电压的波动------正常应该像老司机的油门曲线，缓起缓落。要是出现类似心电图式的震荡，八成是电流环的积分系数给猛了。

最后提醒：2014a版本运行前记得检查Powergui模块的离散步长设置，这个版本有个诡异的bug会默认用连续模式，导致仿真速度比真实时间还慢。搞定这些，你就能看到有功功率像被驯服的野马，稳稳停在设定值附近±2%的误差带里蹦跶了。
