LED 驱动芯片（LED Driver IC）是现代照明和显示系统中的核心部件。简单来说，它的作用是将不稳定的电源电压（如电池或市电整流后的电压）转换为 LED 所需的恒定电流。
以下是关于 LED 驱动芯片的功能、选型参数及拓扑结构的详细解答：

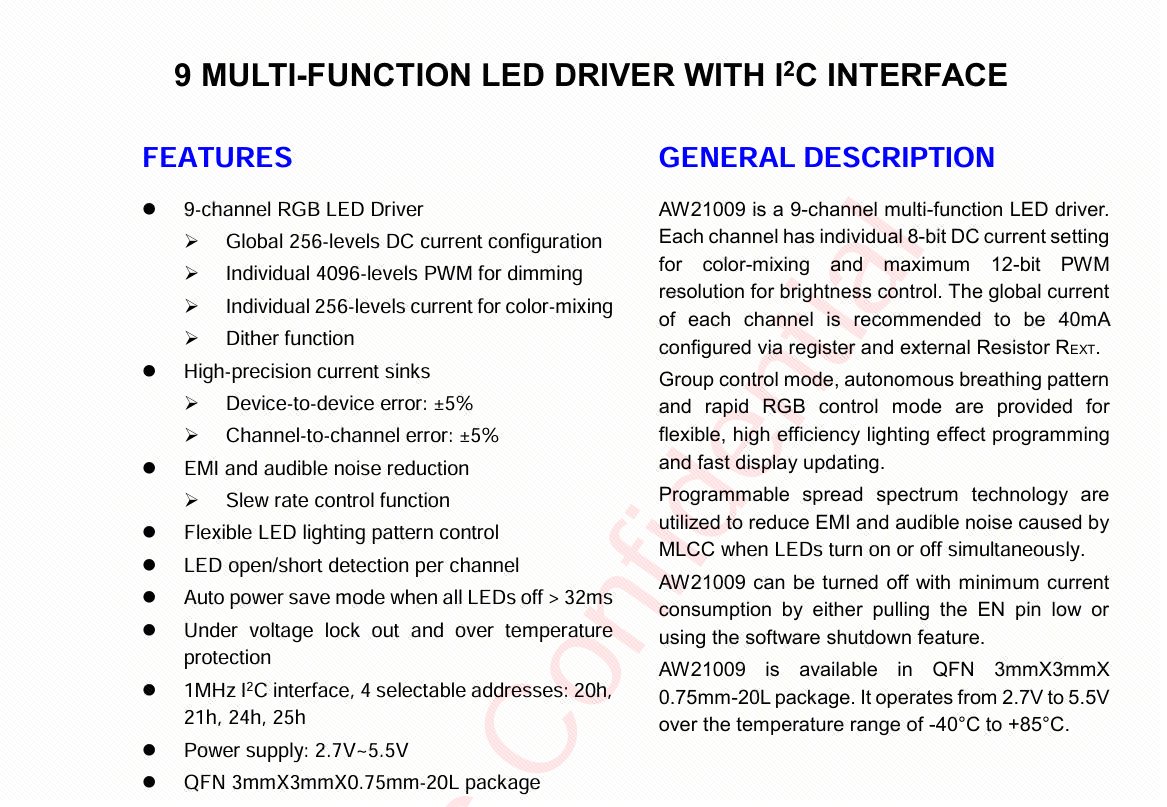

1. LED 驱动芯片的主要功能
LED 是电流型器件 ，其亮度主要取决于流过的电流大小，而不是电压。因此，驱动芯片的核心任务是恒流（Constant Current）。
- 恒流控制：无论输入电压波动（如电池电量下降）还是 LED 正向电压（Vf）随温度变化，芯片都要保证流过 LED 的电流保持恒定，以确保亮度稳定。
- 高效率转换：通过开关电源技术（Switching）将电压升压或降压，减少热量产生，延长电池寿命。
- 调光功能：支持通过 PWM（脉冲宽度调制）或模拟电压（DC Dimming）来调节 LED 的亮度。
- 保护功能：通常集成过温保护（OTP）、过压保护（OVP）、短路保护（SCP）和开路保护（OCP），防止芯片或 LED 损坏。

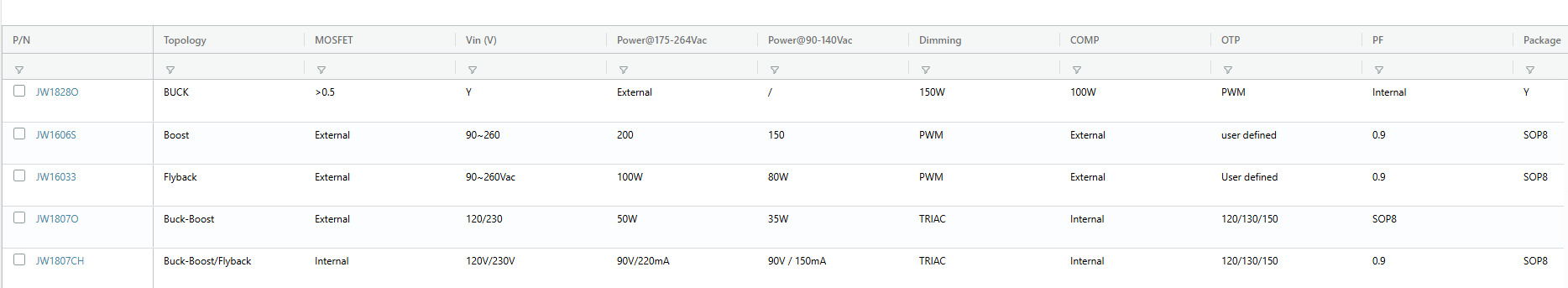

2. 主要的选型参数
在选择 LED 驱动芯片时，以下参数是必须考虑的 "硬指标"：
| 参数 | 含义 | 选型关注点 |
|---|---|---|
| 输入电压范围 (VIN) | 芯片能正常工作的电源电压范围。 | 必须覆盖你的电源波动范围。例如：单节锂电池通常选 2.7V~5.5V 范围的芯片。 |
| 输出电流 (IOUT) | 芯片能提供的最大或典型输出电流。 | 需满足 LED 串联 / 并联后的总电流需求。注意峰值电流和平均电流的区别。 |
| 输出电压 (VOUT) | 芯片能输出的最高电压（针对 Boost 或 Buck-Boost）。 | 非常关键。对于串联 LED，VOUT 必须大于 N×Vf(LED)（LED 数量 × 单颗压降）。 |
| 拓扑结构 (Topology) | 升压、降压或升降压。 | 取决于 VIN 和 VLED 的关系（见下文第 3 点）。 |
| 调光方式 | 调节亮度的手段。 | PWM 调光（无频闪，精度高） vs 模拟调光（简单，有频闪风险）。 |
| 开关频率 (fSW) | 内部 MOSFET 开关的速度。 | 频率越高，外围电感和电容可以做得越小（体积小），但效率通常会略微下降（发热增加）。 |
| 封装 (Package) | 芯片的物理封装形式。 | 空间受限选 SOT23、DFN；大电流选 TO-252、QFN 等散热好的封装。 |
3. 也是分 Buck、Boost 拓扑结构嘛？
是的，完全正确。
LED 驱动芯片本质上就是一个DC-DC 开关稳压器 ，因此它完全遵循 DC-DC 的拓扑分类。选择哪种拓扑，主要看输入电压 (VIN) 和 LED 总电压 (VLED) 的关系。
A. Buck 降压型 (Step-Down)
- 原理：输出电压低于输入电压。
- 适用场景 ：电源电压 大于 LED 所需电压。
- 例子：12V 汽车电瓶驱动一颗 3V 的 LED；5V USB 供电驱动一颗 3V LED。
- 特点：效率高，成本低，电路简单。
B. Boost 升压型 (Step-Up)
- 原理：输出电压高于输入电压。
- 适用场景 ：电源电压 小于 LED 所需电压（通常是多颗 LED 串联）。
- 例子：3.7V 锂电池驱动 3 颗串联的 LED（总电压约 9V~10V）。
- 特点：可以驱动多颗串联 LED，电流匹配度好（串联电流处处相等）。
C. Buck-Boost 升降压型
- 原理：输出电压可以高于、低于或等于输入电压。
- 适用场景 ：电源电压 范围宽 ，可能高于也可能低于 LED 电压。
- 例子：单节锂电池（3.0V~4.2V）驱动 3 颗串联 LED（总电压约 9V）或者 1 颗 LED（3V）。当电池满电时是 Buck 模式，快没电时是 Boost 模式。
- 特点：适应性最强，但电路最复杂，成本稍高，效率略低于前两者。
D. 其他特殊拓扑
- 电荷泵 (Charge Pump)：主要用于低电流、小尺寸场景（如手机闪光灯）。无需电感，只用电容，纹波小，但效率随压差变化大。
- 线性恒流 (Linear)：结构最简单（一个电阻 + 一个三极管 / 芯片），但效率低，发热大，仅适用于小电流、压差极小的场景。
总结建议
- 先看电压关系 ：
- VIN>VLED → 选 Buck
- VIN<VLED → 选 Boost
- VIN 忽大忽小 → 选 Buck-Boost
- 再看电流和调光：确定你需要的电流大小以及是否需要 PWM 调光。
- 最后看封装和成本：根据 PCB 空间选择合适的封装。
