随着直播补光设备逐渐向便携化、高功率方向发展，瘦腿灯、摄影补光灯、RGB直播灯等产品越来越多地采用RGBWY五路混光设计。相比传统单色照明，这类设备不仅需要实现丰富的光谱组合，还要求亮度连续可调、无频闪，并兼容锂电池与PD快充等多种供电方式。
那么，如何用较少的外围器件完成五路LED驱动，同时兼顾高效率、稳定性和调光体验？本文结合FP7208五路调光方案，对其工作原理及实际应用进行分析。
一、 为什么直播瘦腿灯越来越多采用RGBWY五路调光？
目前，越来越多的直播补光设备采用RGBWY多光源设计，通过不同颜色LED组合，实现更丰富的灯光效果。
例如：
- RGB用于不同颜色光效切换；
- White（白光）用于高亮补光；
- Warm White（暖白光）用于营造更自然、舒适的直播氛围。
因此，一款成熟的直播瘦腿灯（补光灯）通常需要满足以下要求：
- 支持RGBWY五路独立调光调色；
- 支持锂电池供电，同时兼容PD适配器供电；
- 输出功率充足，可驱动大面积LED灯板；
- 调光过程无频闪，满足直播、短视频拍摄及手机录像需求；
- 外围电路简单，方便产品小型化设计。
传统方案通常需要多颗LED驱动IC配合MCU共同完成控制，不仅PCB面积较大，而且软件开发复杂，系统成本也相应增加。
二、五路调光设计有哪些技术难点？
实际产品开发过程中，工程师通常需要解决以下几个问题：
- 输入电压变化大。 产品既要支持锂电池供电，又要兼容PD 5V~20V供电，输入范围较宽。
- 五路LED独立控制。 RGBWY五路灯珠既要能够独立控制，又要保证切换过程中输出稳定。
- 低亮度调光体验。 普通PWM调光在低亮度下容易出现频闪，影响视觉体验，也容易导致手机拍摄出现条纹。
- 大功率输出。 当灯珠数量增加时，需要驱动芯片具备较高的升压能力，同时保持恒流输出。
因此，一颗能够兼顾宽输入、高效率、无频闪调光以及多路控制的LED驱动芯片，就成为方案设计的关键。
三、FP7208如何实现RGBWY五路调光？

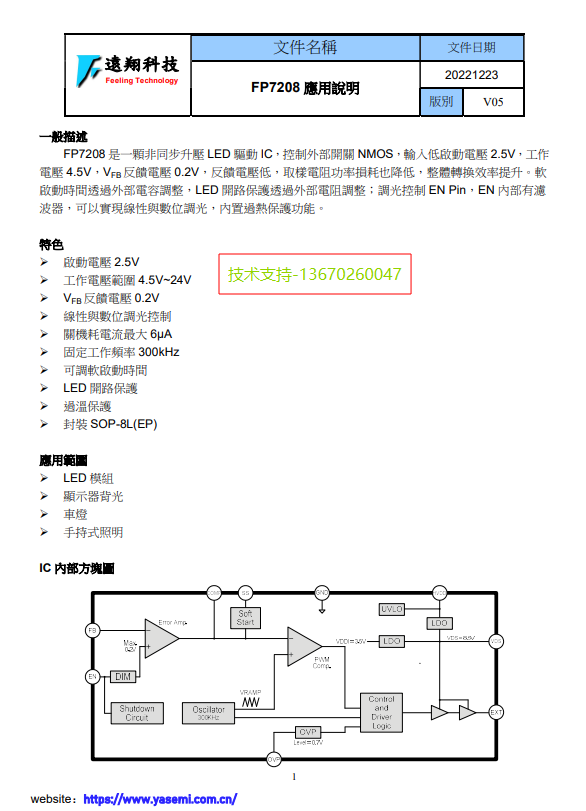

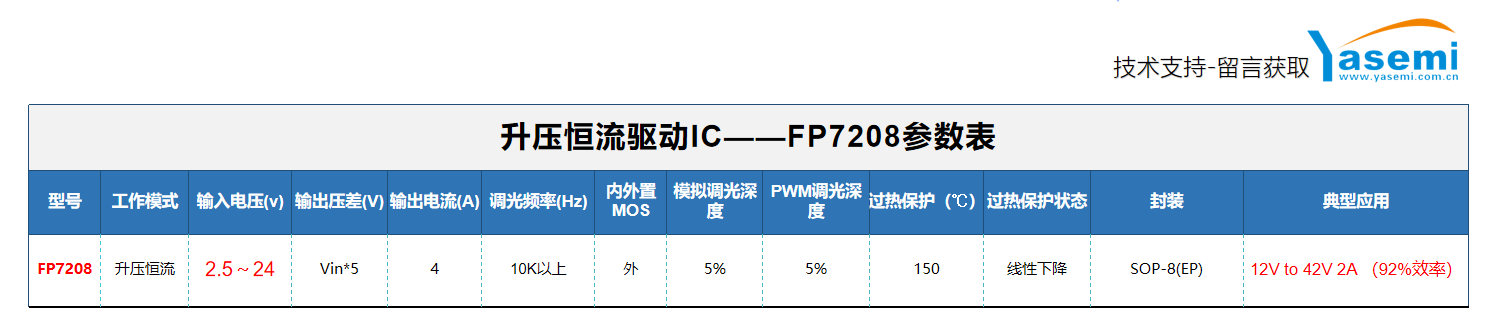

FP7208是一款非同步升压恒流LED驱动芯片，支持外接MOS实现大功率LED驱动，启动电压低，输入范围宽，适合直播补光灯、摄影补光灯等便携式照明设备。
其主要特点包括：
- 启动电压低至2.5V；
- 工作电压范围4.5V～24V；
- 支持PWM调光和模拟调光；
- 固定300kHz工作频率；
- 可调软启动；
- 集成OVP、OTP保护功能
在瘦腿灯应用中，FP7208采用"升压恒流 + 后级MOS切换"的控制架构。
工作流程如下：
PD供电 / 锂电池供电 → FP7208升压恒流 → 五路MOS控制 → RGBWY LED输出

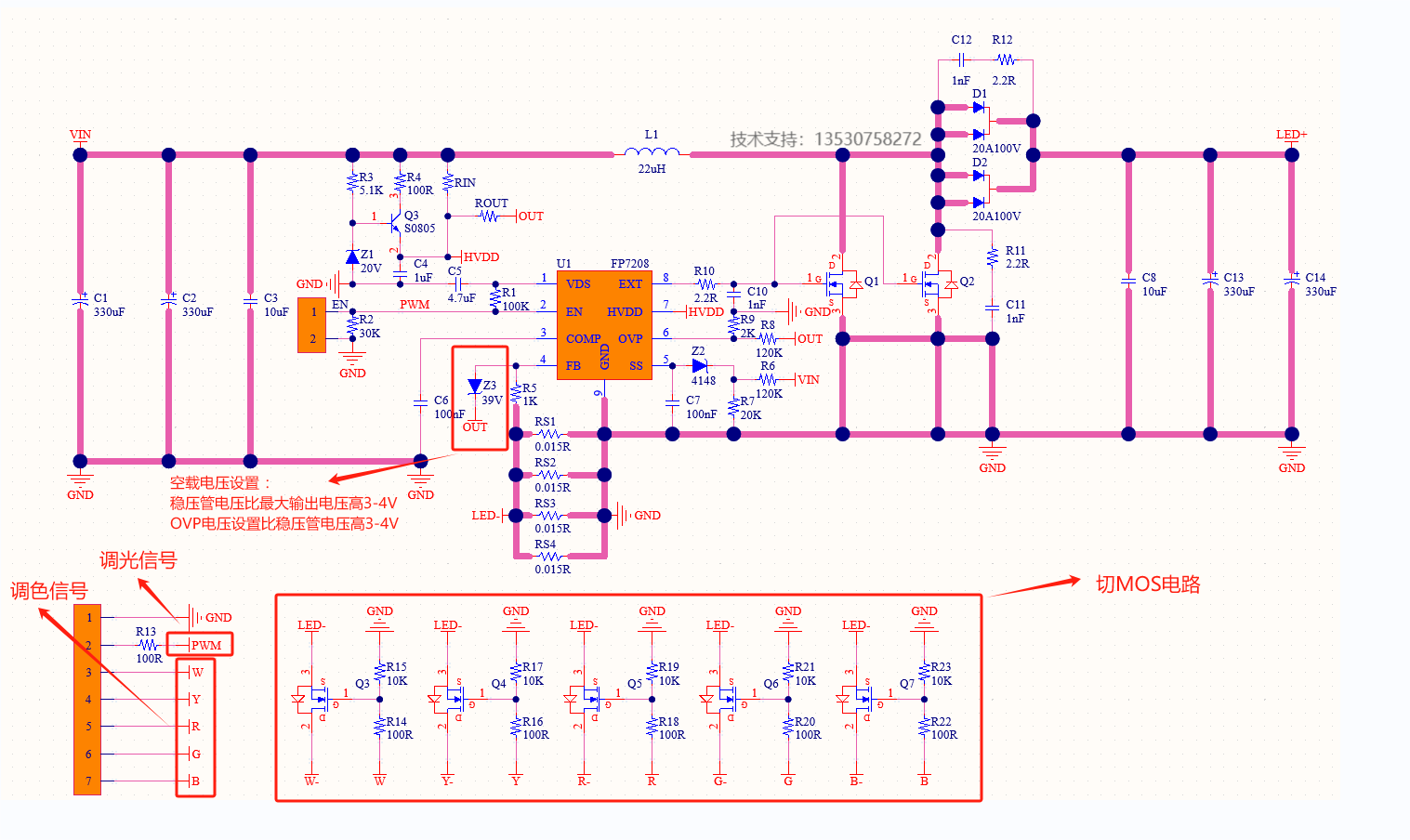

五路调光应用原理图：
这种设计具有两个明显优势：
① 软件开发更简单
RGB三路颜色切换无需复杂的互补逻辑，只需控制对应MOS即可；白光与暖白光切换再进行互补控制，能够有效降低MCU的软件开发难度。
② 输出更加稳定
FP7208采用恒流控制方式，当输入电压降低时，可自动调整升压占空比，持续保持LED恒流输出，避免因电池电压下降导致亮度明显衰减。
四、为什么 补光灯 更需要无频闪调光，并兼容PD与锂电池供电？
对于直播补光灯而言，用户通常需要长时间使用，因此光源的稳定性和供电方式都会直接影响实际体验。如果采用普通PWM直接调光，在低亮度状态下容易产生频闪，不仅影响使用舒适度，还可能导致手机录像出现明显条纹。FP7208支持PWM内部转换模拟调光，只需满足以下频率要求：
- EN脚PWM频率建议高于10kHz；
- RGBWY调色PWM频率建议高于16kHz；
即可实现更加平滑的亮度变化，有效降低频闪现象，更适合直播补光灯、摄影补光灯以及其他对光品质要求较高的照明应用。
RGBWY调光调色详解：

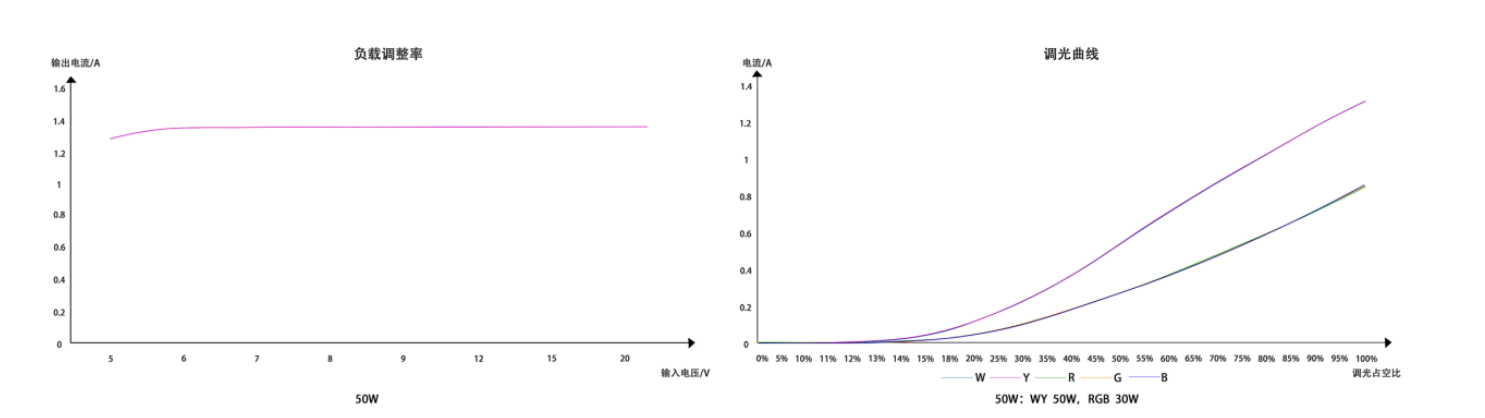

50W：WY 50W，RGB 30W

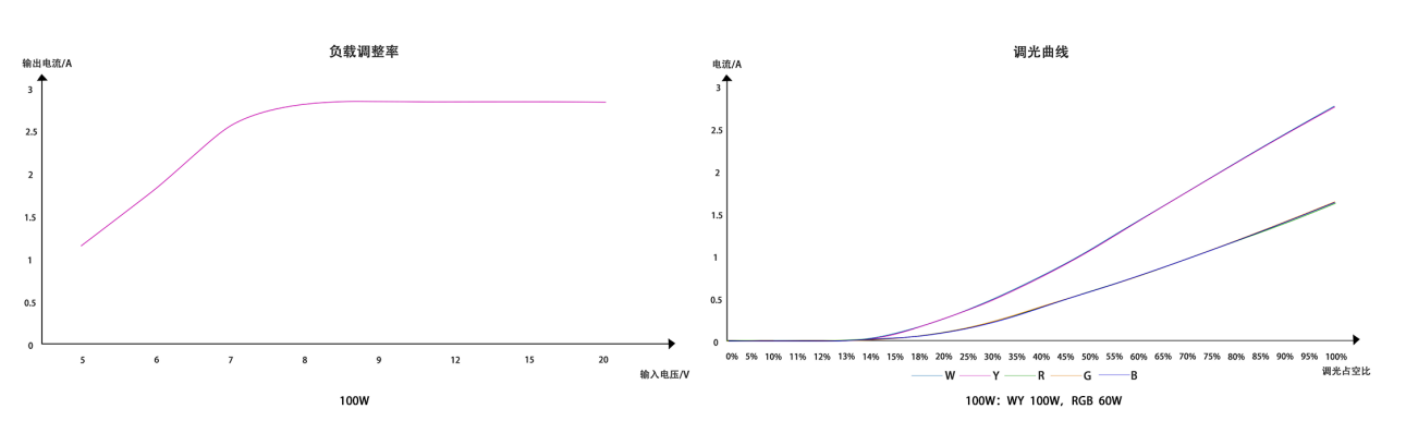

100W：WY 100W，RGB 60W
与此同时，随着USB Type-C接口逐渐普及，越来越多的直播补光设备开始采用PD供电。FP7208可支持：
- 1~4串锂电池供电；
- PD 5V～20V输入；
- 自动适应输入电压变化。
因此，无论设备采用内置电池还是PD适配器供电，都能够保持稳定输出，无需针对不同供电方式重新设计驱动电路。这种宽输入特性，也让同一套硬件平台能够覆盖更多产品型号。
五、典型应用场景
除了瘦腿灯之外，FP7208五路调光方案同样适用于：
摄影补光灯、RGB直播灯、直播间氛围灯、短视频拍摄灯、商业氛围照明、舞台灯光设备等。
结语
FP7208采用升压恒流架构，支持PD与锂电池双供电，通过单颗芯片即可实现RGBWY五路调光控制，兼顾高功率输出、无频闪调光以及外围电路简洁等特点，为直播瘦腿灯、摄影补光灯及其他多通道LED照明产品提供了一种稳定、高效且易于实现的驱动方案。如果您有进一步的技术探讨或方案定制需求，欢迎随时联系我们雅欣工程师~
