音频器件是指用于处理、传输、放大或转换音频信号的电子元件或设备。它们在音频系统中起着关键作用,广泛应用于音乐播放、录音、通信、广播、影视制作等领域。以下是音频器件的一些主要类型及其简述:

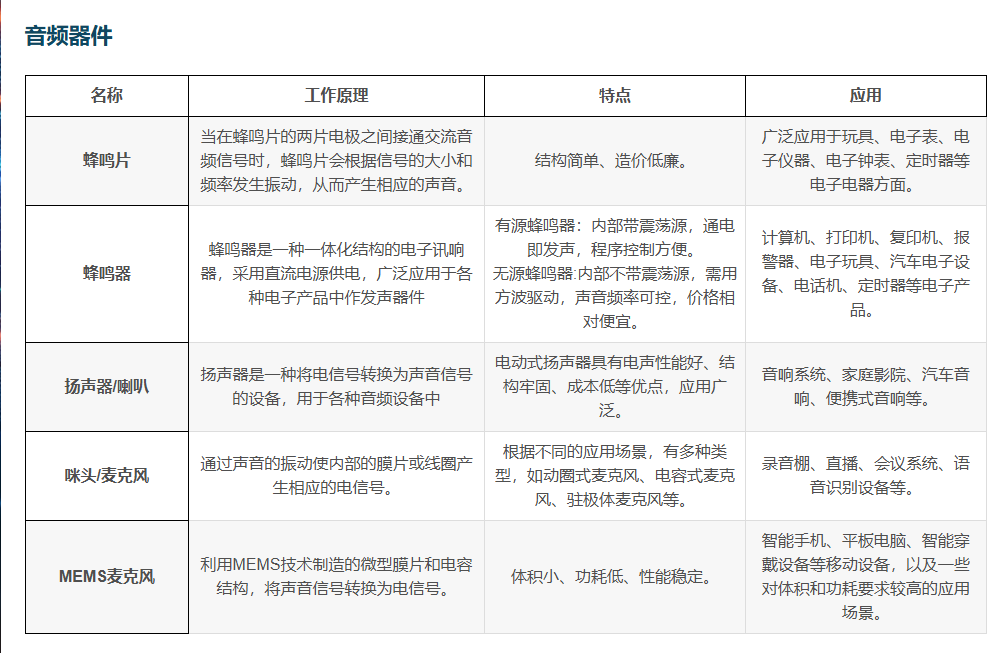

放大器

一、名词解释

音频放大器：将低功率音频信号（来自音源设备）放大到足以驱动扬声器、耳机等负载的功率水平的电子设备。核心功能包括电压放大、电流放大和功率放大。

关键术语

术语 解释 典型参数
输出功率 放大器可连续提供的功率，单位为W（瓦特） 20W, 40W, 100W
通道数 独立放大通道数量，决定支持的音频模式 2通道（立体声）, 4通道, 8通道
THD+N 总谐波失真加噪声，衡量信号保真度 <0.1% 为优质
SNR 信噪比，信号与背景噪声的比值，dB为单位 >90dB为佳
频率响应 有效放大频率范围，Hz为单位 20Hz-20kHz（人耳范围）
阻抗匹配 输出阻抗与负载（扬声器）的匹配，常见4Ω/8Ω 需与扬声器一致
工作电压 放大器供电电压范围 5V, 12V, 24V, 100-240VAC

二、主要性能指标

2.1 功率性能

  • 额定功率(RMS)：持续输出功率，如BG-AMP2X20的40W（2×20W立体声）

  • 峰值功率：瞬时最大输出，通常为RMS的1.5-2倍

  • 效率：D类放大器可达90%以上，AB类约50-70%

2.2 音质性能

  • 失真度：THD+N <0.05%（高保真要求）

  • 动态范围：>100dB（专业级）

  • 通道分离度：>60dB（立体声隔离度）

2.3 应用性能

  • 电压输入范围：如BG-A88M支持100-240VAC全球电压

  • 负载适应性：支持定阻（4Ω/8Ω）或定压（70V/100V）系统

  • 工作温度：商业级0-70℃，工业级-40-85℃

三、典型产品比较

基于产品数据与实际应用分类：

产品类型 代表型号 核心参数 适用场景
小型数字放大器 BG-AMP2X20 2通道, 40W, 立体声/单声道切换 家庭音响、桌面系统
定压功率放大器 BG-AMPC40 40W, 70V输出, 2通道 公共广播(PA)、商业背景音乐
数字音频处理器 BG-A88M 8×8矩阵, 9W/通道, 12通道 会议室、多功能厅、分区控制
矩阵处理器 BG-A1616MD 16×16矩阵, 11W/通道, 18通道 大型场馆、专业音响系统

比较结论：

  • 功率导向：BG-AMPC40适合长距离传输（70V定压系统减少损耗）

  • 通道导向：BG-A88M/A1616MD适合多区域独立控制场景

  • 成本导向：BG-AMP2X20为小型系统提供高性价比方案

四、选型指南

4.1 四步选型法

Step 1：明确应用场景

  • 家用：立体声系统 → 选择2通道定阻放大器（如BG-AMP2X20）

  • 商用广播：多区域、长距离 → 选择定压功放（如BG-AMPC40）

  • 专业会议：多输入多输出 → 选择矩阵处理器（如BG-A88M）

Step 2：计算功率需求

复制代码
扬声器功率总和 × 1.2（余量） = 最小功放功率
例：4个10W吸顶喇叭 → 需48W以上功放 → 选BG-AMPC40（40W略低，建议选更高功率）

Step 3：匹配系统架构

  • 定阻系统：直接连接4Ω/8Ω扬声器，距离<20米

  • 定压系统：需搭配线间变压器，支持100米以上传输

Step 4：评估附加功能

  • 是否需要DSP数字处理（均衡、延时、限幅）

  • 是否支持网络控制（IoT集成）

  • 输入接口类型（RCA、XLR、HDMI）

4.2 常见选型误区

  • 误区1：功率越大越好 → 导致成本增加、扬声器损坏风险

  • 误区2：忽视阻抗匹配 → 造成功率损耗或放大器保护

  • 误区3：未考虑散热 → 紧凑安装导致过热降额

五、设计注意事项

5.1 电路设计要点

  1. 电源设计：预留30%功率余量，使用低ESR电容滤波

  2. PCB布局：功率地与信号地单点连接，避免地环路

  3. 散热设计：D类功放需计算热阻，确保结温<85℃

  4. 保护电路：必须包含过流、过温、短路保护

5.2 系统集成要点

信号链路： 音源 → 前置放大 → 音量控制 → 功率放大 → 扬声器 （注意增益分配，避免某级过载）

布线规范：

  • 扬声器线：AWG18-16，长度差异<5%

  • 信号线：使用屏蔽线，远离电源线（间隔>10cm）

  • 定压系统：使用双绞线，注意变压器极性

5.3 可靠性与认证

  • EMC设计：满足CISPR 22 Class B（家用）

  • 安全标准：符合UL/CE认证，特别是100-240VAC产品

  • 环境适应性：商用产品需支持24/7连续工作

5.4 DigiKey采购建议

  1. 库存状态：优先选择"在售"状态（如BG系列），避免"停产"的ADI隔离模块

  2. 包装方式：研发选"散装"，量产选"卷带"或"托盘"

  3. 配套产品：注意"配套使用/相关产品"栏，如BG系列标注"音频应用"

  4. 价格核实：DigiKey价格可能不含税，批量采购建议申请询价

六、总结

音频放大器选型本质是需求匹配过程：

  • 家庭用户：关注音质（THD+N/SNR）和简易性 → BG-AMP2X20类

  • 商业用户：关注覆盖面积和可靠性 → BG-AMPC40定压类

  • 专业用户：关注通道数和可编程性 → BG-A88M矩阵类

核心原则：功率匹配、阻抗匹配、场景匹配。

蜂鸣器元件和压电弯曲器

一、名词解释

1.1 蜂鸣器（Audio Buzzer）

有源蜂鸣器（Active Buzzer）：内置振荡电路，通直流电即可发声，频率固定不可调。驱动简单，仅需直流电压（3V/5V/12V），但音色单一。

无源蜂鸣器（Passive Buzzer）：无内置振荡源，需外部提供2k-5kHz方波驱动，频率可调，可模拟简单音乐或告警音，控制灵活但需PWM或定时器资源 。

1.2 压电弯曲器（Piezo Bender）

利用压电陶瓷材料的逆压电效应，在交变电场作用下产生机械弯曲变形，既可作为发声元件 （面积大则音量大），也可作为精密致动器用于执行控制、振动反馈等场景。需较高驱动电压（通常5-30V），谐振特性明显。

二、主要性能指标

2.1 蜂鸣器关键参数

参数 典型范围 说明 立创筛选标签
谐振频率 2kHz-4kHz 声压级最大点，有源蜂鸣器固定在此频率 2.3kHz, 2.7kHz, 4kHz
声压级(SPL) 70-95dB @10cm 衡量音量大小，安防应用需>85dB 75dB, 85dB, 95dB
工作电压 1.5V, 3V, 5V, 12V, 24V 有源蜂鸣器多为直流，无源需方波 3V, 5V, 12V
工作电流 5mA-30mA 决定驱动电路设计，低功耗场景关注 <10mA, <20mA
尺寸 φ5mm-φ25mm 常见φ12mm, φ16mm，影响PCB布局 12×9mm, 16×8mm
封装 插件/PIN/贴片SMD 插件为主，贴片适合自动化生产 插件, SMD
音调类型 连续音/断续音/多音 有源蜂鸣器可选，断续音（蜂鸣-暂停）更引人注意 连续, 断续

2.2 压电弯曲器关键参数

参数 典型范围 说明
谐振频率 200Hz-3kHz 厚度越薄频率越高，决定最佳工作点
位移量 0.1-2mm 驱动电压下产生的机械变形量
静电容 10nF-100nF 影响驱动电流，需匹配驱动电路
驱动电压 5V-30Vpp 峰峰值电压，需高压驱动IC或升压电路
尺寸 10×20mm-50×50mm 面积决定声辐射效率

三、典型产品比较

类型 品牌代表 型号范例 核心参数 价格区间(RMB) 适用场景
有源蜂鸣器 CUI、华能（HNDZ） HNDZ-12095 12V, 95dB, φ12mm, 连续音 0.5-2元 家电提示、工业告警
无源蜂鸣器 TDK(PS1720)、富声音响(FSM) FSM-16T-3.6G 3.6V, 2.3kHz, φ16mm, SMD 0.8-3元 智能设备、可编程提示音
贴片蜂鸣器 华能、凯毅德 HNDZ-SMD1206 5V, 75dB, 12×12×6mm 1.5-4元 手机、穿戴设备、高密度PCB
压电弯曲片 国产定制、muRata 7BB-20-6L0 20mm直径, 谐振2.6kHz, 30V 3-10元 安防报警、智能门锁、振动反馈

采购建议：

  • 现货优先：选择库存>1000PCS的型号（如华能系列），交期短至1-2天

  • 数据手册：立创提供"数据手册"筛选标签，确保有PDF文档参考

  • 替代型号：利用"配用器件"功能（如CUI CMT-8540S-SMT替代昂贵进口型号）

  • 样品申请：多数品牌支持1-5PCS样品购买，单价略高但适合验证

四、四步选型法

Step 1：场景需求分析

  • 室内家电：声压75-85dB即可，有源蜂鸣器（3V/5V）简化设计

  • 工业设备：要求>90dB穿透噪音，选12V有源蜂鸣器

  • 便携设备：功耗敏感，选无源蜂鸣器+MCU PWM驱动，工作电流<5mA

  • 智能交互：需播放多段提示音，选无源蜂鸣器+软件解码

  • 振动反馈：压电弯曲器提供触觉反馈，功耗低于传统马达

Step 2：电气参数匹配

有源蜂鸣器：

复制代码
工作电压 = 系统电源电压（如5V系统选5V蜂鸣器）
声压级(dB) ≥ 环境噪音 + 10dB余量
电流 < IO口驱动能力（否则加三极管或MOS驱动）

无源蜂鸣器：

复制代码
谐振频率 ≈ MCU PWM可调范围（如2k-4kHz）
驱动电压 = MCU IO电压（3.3V/5V）或外加驱动
评估驱动电流：I = C × dV/dt（容性负载特性）

压电弯曲器：

复制代码
驱动电压 ≤ 驱动IC耐压（需boost升压电路）
谐振频率 = 工作频率（安防常用2.6kHz/3.2kHz）
位移量 > 机械触发需求（如锁舌行程0.5mm）

Step 3：机械尺寸与安装

  • PCB空间：φ12mm插件占孔径>13mm，SMD 1206适合紧凑布局

  • 腔体设计：蜂鸣器上方需留空腔（>2mm）避免声压被PCB阻挡

  • 安装方式：插件波峰焊，贴片回流焊（注意耐温<240℃）

  • 压电片固定：边缘四点支撑，中心悬空振动，避免刚性固定

Step 4：成本与供应链

  • 成本敏感：选国产华能、凯毅德品牌，批量<1元

  • 品质优先：选CUI、TDK，一致性高但价格2-5元

  • 长期供货：查询立创"产品状态"，避免"停产"型号

  • MOQ：立创支持1PCS起购，量产建议备料1000PCS以上获取折扣

五、设计注意事项

5.1 驱动电路设计

有源蜂鸣器：

  • IO直接驱动：仅适合低电流(<10mA)型号，加限流电阻

  • 三极管驱动：NPN（如S8050）最常用，基极电阻1kΩ

  • 反向保护：必须并联续流二极管（1N4148），防止关断高压损坏IO

  • 电源滤波：蜂鸣器工作时电流突变，就近加100μF电容

无源蜂鸣器：

  • PWM驱动：MCU定时器产生方波，占空比50%音量最大

  • 频率调校：在谐振频率±200Hz扫描，找到声压最大点

  • 驱动能力：MCU IO通常<20mA，大功率需加MOS驱动（如AO3400）

  • 音调生成：利用PWM频率变化播放简单旋律，存储音符表

压电弯曲器：

  • 高压驱动：需boost升压至20-30V，专用IC如DRV8662

  • 谐振匹配：串联电感调谐，提升效率3-5倍

  • 波形优化：正弦波驱动比方波失真小，但电路复杂

  • 保护：并联TVS防止反峰电压

5.2 PCB布局与EMC

  1. 远离敏感电路：蜂鸣器驱动线（脉冲信号）远离ADC、RF模块>10mm

  2. 地线处理：驱动地（功率地）与信号地单点连接

  3. 铺铜避让：蜂鸣器下方净空，不铺铜不布线，避免阻碍发声

  4. ESD防护：外壳金属部分接地，防止静电击穿压电陶瓷

5.3 腔体与声学设计

  • 谐振腔：利用机壳空腔增强低频，体积V = (c/(2πf))³，c为声速

  • 出声孔：直径≥φ3mm，多个小孔比单个大孔效果好

  • 防水处理：户外设备需选防水蜂鸣器（IP65），孔加防水透气膜

  • 压电片安装：边缘固定用硅胶软连接，避免应力开裂

5.4 可靠性设计

  • 老化测试：连续工作72小时，声压级衰减<3dB

  • 温度循环：-20℃~70℃ 100次循环，无脱焊

  • 电压波动：1.5倍额定电压冲击10秒不损坏

  • 湿敏管控：压电陶瓷易吸潮，开封后24h内使用或真空保存

六、立创商城采购实战技巧

  1. 参数筛选：优先用"现货"+"数据手册"双重筛选

  2. 价格对比：同规格下，国产品牌（华能）为进口（CUI）的30-50%

  3. 替代搜索：型号搜索框输入"蜂鸣器 12V 85dB"模糊匹配

  4. 样品仓库：利用"深圳/东莞库存"当天发货特点

  5. BOM配单：上传BOM表，系统自动匹配最优供应商组合

总结：蜂鸣器选型需平衡"声压-功耗-成本"三角，压电弯曲器需聚焦"谐振-位移-驱动"匹配。

警报器、蜂鸣器和警笛

一、名词解释

1.1 核心概念区分

蜂鸣器（Buzzer）：基础发声元件，分为有源和无源两类。有源蜂鸣器内置振荡电路，通直流电即可发声；无源蜂鸣器需外部提供2-4kHz方波驱动，音调可调 [^DigiKey分类^]。

警报器（Alarm）：集成化声音告警装置，通常包含驱动电路和多种预设音调（如连续音、断续音、扫频音），符合安防或医疗标准（如EN 54-3、IEC 60601-1-8）[^DigiKey精选^]。

警笛（Siren）：大功率、高分贝（>105dB）的警报设备，模拟传统机械警笛的变频效果，常用于消防车、安防周界等需要远距离警示的场景，支持多种变频模式 [^DigiKey分类^]。

压电弯曲器（Piezo Bender）：压电陶瓷片与金属基板复合结构，通过逆压电效应产生机械振动发声，也可用于触觉反馈，需较高驱动电压（5-30V）[^DigiKey蜂鸣器元件^]。

二、主要性能指标

2.1 关键性能参数（基于DigiKey筛选体系）

参数 蜂鸣器 警报器 警笛 测试条件
声压级(SPL) 70-95dB 85-105dB 105-125dB @10cm/12V/2.3kHz
谐振频率 2.0-4.0kHz 2.3-3.2kHz 500Hz-3kHz（扫频） 自由场测量
工作电压 1.5V/3V/5V/12V/24V 6-48VDC/110-230VAC 12V/24VDC 额定电压±10%
电流消耗 5-30mA 20-100mA 100mA-2A 峰值电流
工作温度 -20~+70℃ -30~+85℃ -40~+85℃ 工业级更宽
寿命 2000-5000小时 5000-10000小时 >10000小时 连续工作
防护等级 IP00-IP54 IP54-IP67 IP65-IP67 户外需防水

2.2 特殊性能（立创商城优选标签）

  • 是否贴片：SMD封装支持回流焊，适合自动化生产

  • 发光功能：PUI Audio LAI系列集成LED，声光一体告警

  • 医疗认证：压电医疗音频指示器符合IEC 60601-1-8标准

  • 防爆等级：工业级产品满足ATEX认证

三、典型产品比较（DigiKey & 立创商城数据）

3.1 按技术路线分类

类型 品牌/型号 核心参数 单价(RMB) 交期 适用场景
电磁式蜂鸣器 CUI CMT-8540S-SMT 5V, 85dB, SMD, 16×16mm 8-12元 2-4周 消费电子、家电
压电式蜂鸣器 华能(HNDZ) HNDZ-12095 12V, 95dB, φ12mm, 插件 0.8-1.5元 现货 工业告警、安防
集成警报器 PUI Audio AIP-系列 12V, 100dB, 多音调, IP54 25-40元 1-2周 消防、医疗设备
大功率警笛 FINDER 系列 24V, 115dB, 8种警音, IP65 80-150元 4-6周 车载、周界防范
压电弯曲片 国产定制 7BB-20-6L0 20mm, 2.6kHz, 30Vpp 3-8元 现货 智能门锁、振动反馈

3.2 平台采购对比

DigiKey优势：

  • 国际品牌齐全（CUI、PUI、FINDER）

  • 参数筛选精细（4,988种货品）

  • 医疗、车规级产品丰富

  • 提供详细3D模型和认证文件

立创商城优势：

  • 国产品牌性价比高（华能、凯毅德）

  • 现货率>90%，交期1-2天

  • 支持小批量样品（1PCS起购）

  • 配单服务便捷

四、四步选型法

Step 1：应用场景定位

场景 推荐类型 声压要求 环境要求 成本预算
消费电子 贴片蜂鸣器 75-85dB 室内，0-40℃ <2元
工业设备 插件压电蜂鸣器 85-95dB -20~70℃，防尘 1-5元
安防消防 集成警报器 >95dB IP54+, -30~85℃ 20-50元
车载系统 车规警笛 >105dB IP65, 抗振动 80-200元
医疗设备 医疗认证警报器 70-85dB 低噪声, 符合IEC标准 30-80元

Step 2：电气参数匹配

电压匹配：

  • 5V系统：选5V有源蜂鸣器，避免LDO降压

  • 12V系统：工业标准，型号最丰富

  • 24V系统：PLC控制系统，需配降压模块

驱动能力计算：

复制代码
IO口驱动：仅适合<10mA，需加限流电阻
三极管驱动：Ic > 2×蜂鸣器电流，hFE>100
MOS驱动：Rdson<0.5Ω，适合>100mA警笛
MCU PWM：无源蜂鸣器频率精度±2%

Step 3：声学设计评估

  • 谐振匹配：选择谐振频率2.3kHz/2.7kHz产品，声效率最高

  • 腔体设计：上方留空腔>2mm，避免PCB阻挡

  • 出声孔：直径≥φ3mm，总面积>蜂鸣器面积20%

  • 多音调需求：警报器内置7-8种音调，通过引脚选择

Step 4：供应链与认证

  • 现货优先：立创筛选"现货>1000PCS"，DigiKey筛选"Stock"

  • 认证要求：出口产品选RoHS/CE/UL认证型号

  • 生命周期：避免"停产"状态，DigiKey显示"Obsolete"预警

  • 备选方案：准备2-3个pin-to-pin兼容型号

五、设计注意事项

5.1 驱动电路设计

有源蜂鸣器：电路

复制代码
IO → 1kΩ电阻 → NPN三极管B极
E极接地，C极接蜂鸣器负极
蜂鸣器正极接VCC
必须并联续流二极管（1N4148）反向保护

无源蜂鸣器：电路

复制代码
MCU PWM → 100Ω电阻 → 蜂鸣器
蜂鸣器另一端接地
串联小电感(10μH)可提升音量10-15%
并联1nF电容滤除高频噪声

警笛驱动：

  • 需独立电源供电，避免干扰MCU

  • 加入100μF+0.1μF电容组合滤波

  • 大电流回路单独走线，线宽>1mm

5.2 PCB与结构布局

  1. 远离干扰：蜂鸣器驱动线（脉冲信号）与音频输入/麦克风保持>20mm距离

  2. 地线分割：功率地（蜂鸣器）与模拟地单点连接

  3. 铺铜避让：蜂鸣器下方禁止铺铜，防止声压衰减

  4. 防松设计：插件蜂鸣器加胶固定，避免振动脱焊

5.3 环境可靠性

  • 防水处理：户外产品选IP65以上，出声孔加防水透气膜（ePTFE）

  • 温度补偿：工业级产品需-40℃测试，低温下声压可能下降10dB

  • 盐雾防护：沿海地区选镀镍/不锈钢外壳

  • 振动加固：车载应用需加硅胶缓冲垫

5.4 EMC与安规

  • 辐射抑制：蜂鸣器电源线加磁珠（600Ω@100MHz）

  • 传导干扰：12V/24V电源入口加π型滤波

  • 认证预测试：医疗产品需提前进行IEC 60601-1-8音频告警测试

  • 声压测试：使用声级计@1米距离，确保满足规范要求

5.5 失效模式预防

失效现象 原因分析 解决方案
声音微弱 驱动电压不足/谐振频率偏移 实测工作电压，调整PWM频率至谐振点
声音沙哑 陶瓷片破裂/膜片变形 机械冲击测试，选金属外壳加固型
时响时不响 接触不良/温度漂移 加胶固定引脚，选工业级温度范围
误触发 电源干扰/EMC问题 电源滤波，IO口下拉电阻10kΩ

六、采购与成本优化策略

6.1 双平台协同采购

研发阶段：

  • DigiKey购买国际品牌样品（3-5PCS），验证性能

  • 立创购买国产品牌样品，成本对比

量产阶段：

  • 小批量（<1K）：立创现货，交期1-3天

  • 中批量（1K-10K）：立创+DigiKey混合，平衡成本与交期

  • 大批量（>10K）：直接联系原厂（如华能、CUI），申请年度协议价

6.2 降本设计技巧

  1. 电压统一：系统统一12V供电，避免多路LDO

  2. SMD选型：贴片蜂鸣器免波峰焊，降低PCBA成本15%

  3. 国产替代：华能替代CUI，成本降低60%，性能相当

  4. 二合一设计：PUI发光蜂鸣器，省LED及驱动成本

6.3 生命周期管理

  • 风险预警：DigiKey"产品状态"栏关注"Not Recommended for New Design"

  • 最后采购：停产型号一次性备料，覆盖产品5年生命周期

  • 备选验证：每季度验证备选型号参数，确保无缝切换

七、总结

选型核心原则：

  • 声压匹配环境：车间>90dB，办公室<80dB，避免过度设计

  • 电压匹配系统：5V/12V/24V三级体系，减少电源转换

  • 结构预留空间：出声孔/腔体设计先于PCB布局

  • 供应链优先：现货率>90%型号，避免停产陷阱

设计黄金法则：

  • 续流二极管不可省，否则IO口损坏风险>30%

  • 插件蜂鸣器引脚加胶，振动失效可降低90%

  • 声压实测在整机环境下进行，单板测试偏差可达10dB

麦克风

一、名词解释

1.1 麦克风（Microphone）

声电换能器，将声波信号转换为电信号。音频系统中的首要环节，其性能直接决定整个链路的上限。

1.2 核心术语（基于DigiKey与立创参数体系）

术语 解释 典型值
指向性 拾音方向范围，常见全向(OMNI)、心型、指向 全向：360°均匀拾音
灵敏度 94dB SPL输入时的输出电平，负dB值越小越灵敏 -42dB ±3dB (ECM) / -38dB (MEMS)
信噪比(SNR) 信号与自身噪声的比值，越高音质越纯净 60dB (基础) / 66dB (优质)
频率响应 有效拾音频率范围，越宽音色越保真 20Hz~20kHz (全频段)
输出接口 模拟(Analog)或数字(PDM/I²S) 模拟：直接输出电压；数字：需时钟
偏置电压 驻极体电容麦克风(ECM)所需直流偏置 1.5V~10V (常见2V)
供电电流 MEMS麦克风功耗，影响电池寿命 80µA~2mA
等效输入噪声(EIN) 自噪声折算到输入端的声压级，越低越好 <30dB SPL (专业级)

二、主要性能指标

2.1 声学性能

  • 灵敏度一致性：决定多麦克风阵列的相位一致性，MEMS通常±1dB，ECM为±3dB

  • 平坦度：频率响应曲线波动范围，±3dB内为优质

  • 失真度(THD)：115dB SPL输入下应<10%，避免破音

  • 相位延迟：数字PDM麦克风时钟与数据延迟，影响波束成形精度

2.2 电气性能

  • 电源抑制比(PSR R)：抑制电源噪声能力，MEMS通常>70dB，ECM较差

  • 输出阻抗：ECM约1kΩ~2.2kΩ，需低噪声前置放大；MEMS模拟输出约200Ω~400Ω

  • 启动时间：MEMS <10ms，ECM需>100ms稳定

  • 静电防护(ESD)：MEMS人体模型>2kV，更耐制造和使用中的静电

2.3 环境与机械性能

  • 工作温度：消费级0~70℃，工业级-40~85℃

  • 防水等级：IP67级麦克风适用于户外和工业场景（如Soberton EM系列）

  • 尺寸与高度：PCB空间受限时，MEMS优势明显（1.2mm高 vs ECM 4.7mm）

  • 振动灵敏性：MEMS抗机械振动能力显著优于ECM

三、典型产品对比（DigiKey热销型号）

类别 代表型号/品牌 核心参数 价格(1PC) 适用场景 立创商城对标
驻极体电容(ECM) CUI CMEJ-4mm -42dB, 100Hz~10kHz, 2V@500µA ¥3.72 低成本家电、玩具 国产φ6~φ9.7mm插件MIC
MEMS模拟 Syntiant SiSonic™ -38dB, 25Hz~16kHz, 1.8V@185µA ¥8.35 智能音箱、TWS耳机 敏芯微电子/歌尔股份
MEMS数字PDM TDK T3902 -32dB, PDM, 64dB SNR, 650µA ¥10.35 手机、AIoT设备 芯奥微、华景传感
防水型ECM Soberton EM-4mm -38dB, IP67, 导线引出 ¥16.04 户外设备、汽车 华能防水MIC系列
MEMS低功耗 CUI CMM-4030D -42dB, 80µA, 1.6~3.6V ¥12.49 可穿戴、电池供电 敏芯微超低功耗型号

对比结论：

  • 成本：ECM价格优势明显，适合成本敏感型应用（<¥5）

  • 性能：MEMS在一致性、抗干扰、尺寸上全面领先

  • 供应：DigiKey中性品牌(Syntiant)库存充足(>10K)，交期短；立创商城国产品牌(歌尔/敏芯)性价比高，支持人民币结算

  • 设计导入：MEMS需数字信号处理知识，ECM模拟链路更直观

四、四步选型法

Step 1：场景与性能需求分析

应用场景 灵敏度要求 SNR要求 频率响应 首选类型 关键考量
玩具/家电按键 -44dB 58dB 100Hz~10kHz ECM 成本、简单
智能音箱 -38dB 64dB 50Hz~16kHz MEMS模拟/数字 一致性、远场拾音
TWS耳机 -38dB 64dB 20Hz~20kHz MEMS低功耗 尺寸、功耗<100µA
会议系统 -35dB 66dB 50Hz~16kHz ECM(φ9.7mm) 声压承受力、成本
户外监控 -38dB 62dB 50Hz~16kHz 防水MEMS IP67、温度
语音识别 -38dB 64dB 100Hz~10kHz MEMS数字 抗RF干扰、PSRR

Step 2：接口与系统匹配

模拟麦克风(ECM/MEMS)：

  • 偏置电路：ECM需1kΩ~2.2kΩ上拉电阻至偏置电压

  • 前置放大：灵敏度>-40dB时，建议加低噪声运放（如SGM8912）

  • ADC输入：注意ADC满量程与麦克风输出匹配，避免削顶

数字PDM麦克风：

  • 时钟提供：主控需输出1.0MHz~3.072MHz时钟

  • 数据采样：双线模式（CLK+DATA），单声道数据率在时钟/64

  • 滤波器：后端需CIC+半带滤波器转PCM，可用硬件DSP或软件FIR

  • 多麦同步：确保所有PDM麦共用同一CLK，相位误差<1ns

Step 3：机械与安装评估

  • PCB空间：MEMS适合3.8×2.9mm贴片；ECM插件需φ9.7mm通孔

  • 安装高度：超薄设备（<5mm）必选MEMS（高1.2mm）

  • 组装工艺：MEMS支持SMT回流焊；ECM需波峰焊或手工焊

  • 声学开孔：直径1~2mm，边缘倒角，覆盖防水网布（若需IP67）

  • 拾音方向：顶部(Top)拾音需对准外壳孔；底部(Bottom)适合嵌入式

Step 4：供应链与成本优化

  • 样品验证：DigiKey支持1PCS购买（¥8-16），立创商城国产样品¥3-8

  • 量产备货：MEMS选10K卷带包装，单价降40-60%

  • 替代策略：建立A/B供，如Syntiant ↔ TDK，CUI ↔ PUI Audio

  • 交期管理：DigiKey现货1-3天，立创商城深圳仓当天发货

  • RMB结算：立创支持人民币，避免汇率波动，适合国内中小企业

五、设计注意事项

5.1 电路设计要点

模拟麦克风链路：

ECM/MEMS模拟 → 耦合电容(100nF) → 低通滤波(截止15kHz) → 运放(增益20dB) → ADC

  • 耦合电容：隔直，防止偏置电压损坏ADC

  • 滤波器 ：RC滤波抑制高频噪声，R=100Ω, C=100nF（-3dB@15.9kHz）

  • ESD保护：数据线上并联TVS二极管（如SE05F10B1.0A），接触放电>8kV

  • 电源去耦：VCC引脚加1μF+100nF电容，距离<2mm

数字PDM麦克风链路：

复制代码
主控CLK → 各PDM麦CLK输入
PDM数据 → 施密特触发器整形 → FPGA/DSP PDM接口 → 抽取滤波 → PCM

  • 走线长度：CLK/DATA差分走线，长度差<5mm，阻抗50Ω

  • 串扰隔离：CLK与DATA间距>3W（W为线宽），包地处理

  • 终端匹配：长走线（>50mm）需22Ω串联电阻

5.2 结构声学设计

  1. 前腔容积：麦克风音腔体积0.1~0.5cc，过大会导致低频滚降

  2. 开孔大小：φ1.0~2.0mm，过大进灰尘，过小高频衰减

  3. 防水膜：IP67场景用ePTFE膜（如Gore-Tex），注意引入2-3dB衰减

  4. 减震处理：ECM对振动敏感，需用硅胶套隔离PCB振动

  5. 风噪抑制：户外应用加防风海绵，降低5-10dB风噪

5.3 多麦克风阵列设计

  • 间距设计：线性阵列间距20~40mm，影响波束宽度

  • 一致性筛选：批量测试灵敏度偏差，同阵列内<±1dB

  • 相位校准：通过算法补偿PCB走线延迟，确保波束成形精度

  • 电源同步：多麦共用LDO，避免电源噪声互调

5.4 EMC与可靠性

  • 辐射抑制：MEMS数字麦的CLK走线加展频（Spread Spectrum），降低EMI峰值

  • 传导干扰：电源线加磁珠（600Ω@100MHz）隔离传导噪声

  • 温度漂移：MEMS性能随温度变化小（<1dB），ECM需校准（2-3dB）

  • 长期老化：压电材料老化导致灵敏度下降，建议每年校准一次

5.5 供应链与品质管控

  • 来料检验：抽检灵敏度、频响、电流，AQL 1.0

  • 静电防护：MEMS开封后需静电袋保存，操作台接地

  • 湿敏等级：MEMS通常为MSL 3，开封后168h内使用

  • 替代验证：更换供应商需重新做声学匹配，特别是频响曲线差异

六、DigiKey与采购策略

平台 优势 劣势 推荐采购场景
DigiKey 品牌全、参数详细、样品快、技术支持强 价格较高、美元结算、运费贵 研发阶段、进口品牌、小批量紧急
立创商城 人民币结算、国产替代多、交期短、成本低 品牌相对单一、参数描述简 量产阶段、成本控制、国产方案

实战技巧：

  1. 研发期：DigiKey买1-5PCS进口品牌（如Syntiant）验证性能

  2. 试产期：立创商城采购国产对标型号（如敏芯/歌尔）对比测试

  3. 量产期：立创商城批量采购，利用深圳仓现货

  4. BOM优化：DigiKey查停产替代，立创商城查国产PIN-to-PIN替代

  5. 资料获取：DigiKey数据手册更详尽，立创商城依赖品牌官网

七、总结

麦克风选型本质是需求-性能-成本三角平衡：

  • 成本敏感：选驻极体电容(ECM)，注意一致性和抗干扰短板

  • 性能优先：选MEMS，数字PDM接口是AIoT趋势

  • 空间受限：必选MEMS，3×2.5mm封装优势明显

  • 快速上市：DigiKey现货+成熟参考设计缩短研发周期

  • 量产降本：立创商城国产替代+卷带包装优化TCO

核心原则 ：先定义拾音距离、环境噪声、系统架构（模拟/数字），再匹配灵敏度、SNR、接口类型，最后评估供应链与成本。设计阶段务必做声学仿真+实测验证，结构开孔与PCB布局对最终性能影响巨大。

扬声器

一、名词解释

1.1 扬声器（Speaker/Loudspeaker）

将电信号转换为声信号的电声换能器，通过音圈在磁场中受力振动，带动振膜推动空气发声。音频产品的核心输出器件。

1.2 关键术语

术语 定义 典型值 筛选标签
额定功率(RMS) 可长期连续工作的不失真功率 0.5W, 2W, 5W, 10W 功率筛选（0.1W~100W+）
阻抗 交流输入阻抗，需与功放匹配 4Ω, 8Ω（最常用）, 16Ω, 32Ω 阻抗筛选（2Ω~100Ω）
灵敏度(SPL) 1W/1m处的声压级，衡量效率 85dB（普通）, 90dB（高敏） dB值筛选
谐振频率(Fs) 扬声器固有振动频率，低频下限 200Hz（小尺寸）, 80Hz（大尺寸） 频率范围筛选
频率响应 有效发声频率范围 20Hz-20kHz（全频） 低音/中音/高音分类
总谐波失真(THD) 非线性失真程度 <5%（通用）, <1%（高保真） 性能参数
安装方式 机械固定形式 插件(PIN)、SMD贴片、引线式 封装/安装筛选

二、主要性能指标

2.1 电气性能

  • 功率承载：DigiKey平台标注"Power Rating"，立创商城筛选"功率"，需区分RMS与峰值（Peak=2~3×RMS）

  • 阻抗特性：8Ω为通用标准，便携式设备用4Ω降低驱动电压，蓝牙音箱常用32Ω

  • 灵敏度：低功率设备（<1W）必须选>90dB高灵敏型号，否则音量不足

  • Qts值：品质因数，决定低频响应特性，Qts>0.7适合密闭箱，Qts<0.5适合倒相箱

2.2 机械性能

  • 尺寸规格 ：DigiKey按直径分类（20mm~300mm+），立创常用直径×厚度（如13×5mm）

  • 振膜材料：

    • Mylar（聚酯）：低成本、防水，常用于手机、玩具

    • 纸盆：音质柔和，中频好，用于传统音响

    • PP（聚丙烯）：防潮、刚性好，汽车音响主流

    • 金属/陶瓷：高频单元，耐高温

  • 安装结构：插件式（PCB开孔）、贴片式（SMD回流焊）、带支架（面板安装）

2.3 环境适应性

  • 工作温度：消费级0~40℃，工业级-20~70℃

  • 防水等级：IPX4（防溅水）至IPX7（浸水），可穿戴设备需IPX5以上

  • 耐振动：汽车级需通过5G振动测试

三、典型产品比较

3.1 按尺寸与应用场景分类

类型 代表型号（立创） 代表型号（DigiKey） 核心参数 单价(RMB) 适用场景
微型扬声器 13mm Mylar Speaker PUI Audio AS01508AO-3-RC 8Ω, 0.5W, 90dB, φ13×5mm 0.8-2元 手机、平板、智能手表
小型全频 23mm 纸盆扬声器 CUI CMS0231KLX 8Ω, 1W, 85dB, φ23×8mm 2-5元 笔记本电脑、智能音箱
中型通用 40mm 防磁扬声器 TDK PS1240P02BT 8Ω, 2W, 88dB, φ40×7mm 5-12元 便携式音箱、TV Soundbar
大功率 57mm 低音单元 KEPO KP57M-1 4Ω, 5W, 86dB, φ57×25mm 15-30元 汽车音响、户外音响
贴片扬声器 SMD-2012 Mallory Sonalert SBS-3411-SMT 8Ω, 0.7W, 92dB, 20×12mm 12-25元 高密度SMT产线、工业模块

3.2 核心性能对比

指标 微型(13mm) 小型(23mm) 中型(40mm) 大功率(57mm)
低频下限 600Hz 400Hz 200Hz 100Hz
灵敏度 90dB 85dB 88dB 86dB
功率密度 高 中 中 低
成本优势 极高 高 中 低
DigiKey库存 >10K >5K >2K >1K

结论 ：立创商城在微型扬声器 品类价格优势显著（进口品牌1/3），DigiKey在高性能/特种扬声器（防水、耐高温）选择更多。

四、四步选型法

Step 1：应用场景分析

  • 便携式设备：选13-23mm Mylar扬声器，重量轻（<2g），功耗<0.5W

  • 智能家居：选40mm全频，平衡音质与成本，支持2-3W功放

  • 汽车电子：选PP材质、防磁设计，工作温度-30~85℃，符合AEC-Q200

  • 工业告警：选贴片SMD扬声器，自动化贴装，可靠性高

Step 2：电气参数计算

复制代码
1. 功率需求：
   环境噪音 + 15dB余量 = 目标SPL
   例：车间70dB噪音 → 需85dB@1m

2. 阻抗匹配：
   功放输出阻抗 ≤ 扬声器阻抗 × 0.8
   例：TPA2012D2支持4Ω → 选4Ω扬声器

3. 频率覆盖：
   人声提示(300Hz-3kHz) → 全频扬声器
   音乐播放(100Hz-15kHz) → 需低音+高音组合

Step 3：机械尺寸匹配

  • PCB布局：绘制扬声器3D模型，检查与电池、天线干涉

  • 出音孔设计：直径≥φ2mm，开孔率>50%，避免遮挡

  • 安装高度：SMD扬声器需考虑回流焊后高度<5mm

  • 减震处理：扬声器振动可能影响MEMS麦克风，间距>20mm

Step 4：供应链评估（DigiKey/立创策略）

  • 立创优选：国产华能(HNDZ)、凯毅德(KYE)品牌，交期1-3天，支持样品

  • DigiKey优选：PUI Audio、CUI、TDK，提供详细声学测试报告，适合认证

  • 库存策略：常规产品安全库存>500PCS，长尾产品按需下单

  • 价格梯度：立创>1KPCS价格降30%，DigiKey>10KPCS需申请询价

五、设计注意事项

5.1 驱动电路设计

  1. 功放选型：

    • 小功率(<2W)：选D类功放（TPA2012D2，效率>90%）

    • 中功率(2-5W)：选AB类功放（PAM8403，THD<0.1%）

    • 大功率(>5W)：需外置散热片，加LC滤波

  2. ESD保护：扬声器端口加TVS管（如ESD5Z5.0），防止人体静电击穿功放IC

  3. 反向保护：电源反接时，功放可能通过扬声器短路，需串联肖特基二极管

  4. POP音抑制：功放使能时序控制，先开电源再释放MUTE

5.2 PCB布局与EMC（关键！）

  • 功放靠近扬声器：走线<3cm，线宽>20mil（1A电流）

  • 地线分离：功率地（功放）与模拟地（音频输入）单点连接

  • 滤波电容：功放电源 pin 脚就近加22μF+100nF电容

  • 屏蔽：功放IC下方铺地铜皮，屏蔽数字噪声

  • 禁止事项：扬声器走线禁止穿越高速信号线（如I2S、USB）

5.3 腔体声学设计

  1. 前腔容积：V = (c/(2πf))³，c=340m/s，f目标低频

    • 例：目标200Hz → V≈2cm³

  2. 后腔密封：必须密封，否则低频泄漏，音量下降10dB+

  3. 出音孔：开在振膜正前方，面积=振膜面积×15%~25%

  4. 防水透气膜：IPX5以上加ePTFE膜，声学损失<2dB

5.4 安装与固定

  • 插件扬声器：PCB开孔公差+0.2mm，避免应力传导

  • SMD扬声器：钢网加厚至0.15mm，防止虚焊

  • 振动隔离：扬声器与机壳间加硅胶垫（硬度30A），减少共振

  • 防松：带螺纹的安装孔需加尼龙垫片，防止运输松动

5.5 可靠性验证

  • 寿命测试：额定功率下连续工作1000小时，SPL衰减<3dB

  • 跌落测试：1米高度6面跌落，焊点无开裂

  • 温度冲击：-20℃×30min ↔ 70℃×30min，100个循环

  • 盐雾测试：户外设备需通过48小时盐雾（沿海环境）

六、DigiKey与立创商城采购策略

6.1 平台选择决策树

复制代码
需要认证报告（CE/FCC）→ 选DigiKey（PUI Audio, CUI）
需要快速打样（<3天）→ 选立创商城（深圳仓）
单价敏感（成本控制）→ 选立创国产品牌（<1000PCS）
批量>10KPCS → DigiKey申请询价，立创找原厂直销
特殊规格（防水IP67）→ DigiKey参数筛选更精细

6.2 立创商城技巧

  • 筛选组合："[现货]+[数据手册]+[国产]"三步锁定最优型号

  • 样品采购：首单买5PCS，测试SPL和失真，避免批量风险

  • 替代功能：产品页"配用器件"推荐同尺寸替代（如华能替代TDK）

  • BOM配单：上传BOM后，系统智能匹配替代料降低成本

6.3 DigiKey技巧

  • 参数化筛选：按"SPL@1W/1m"+"Impedance"+"Size"精确筛选

  • 生命周期：关注"Product Status"，避免NRND（不推荐新设计）

  • CAD模型：下载3D STEP文件，提前进行结构干涉检查

  • 参考设计：品牌页面（如PUI Audio）提供应用笔记和Layout指南

七、总结

扬声器选型是电-声-机三维度平衡：

  1. 电气优先：阻抗匹配功放，功率满足声压，灵敏度决定效率

  2. 声学次之：尺寸决定低频，腔体设计决定音质，出音孔决定音量

  3. 机械保障：安装方式匹配产线，振动隔离影响可靠性

核心建议：23mm-40mm全频扬声器为性价比最优区间，覆盖80%消费类应用。便携设备优先选立创国产Mylar微型扬声器（<2元），智能音响选DigiKey高性能PP盆（CUI/PUI），汽车电子必须选AEC-Q200认证型号。设计初期同时采购3家样品，实测SPL和失真，再定供应商。

扬声器的种类很多，按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村有线广播网中；按频率范围可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。

按换能机理和结构分动圈式（电动式）、电容式（静电式）、压电式（晶体或陶瓷）、电磁式（压簧式）、电离子式和气动式扬声器等，电动式扬声器具有电声性能好、结构牢固、成本低等优点，应用广泛；

按声辐射材料分纸盆式、号筒式、膜片式；按纸盆形状分圆形、椭圆形、双纸盆和橡皮折环；按工作频率分低音、中音、高音，有的还分成录音机专用、电视机专用、普通和高保真扬声器等；按音圈阻抗分低阻抗和高阻抗；按效果分直辐和环境声等。

扬声器分为内置扬声器和外置扬声器，而外置扬声器即一般所指的音箱。内置扬声器是指MP4播放器具有内置的喇叭，这样用户不仅可以通过耳机插孔还可以通过内置扬声器来收听MP4播放器发出的声音。具有内置扬声器的MP4播放器，可以不用外接音箱，也可以避免了长时间配带耳机所带来的不便。

电子器件系列69：内磁扬声器_内磁扬声器规格参数-CSDN博客

配件

一、名词解释

1.1 音频连接器（Audio Connector）

实现音频信号传输的机电接口，分为：

  • 耳机连接器：3.5mm/6.35mm TRS/TRRS（Tip-Ring-Sleeve），用于便携式设备

  • XLR连接器：专业平衡传输，3针/5针，带锁定机制，抗干扰强

  • RCA连接器：莲花头，非平衡传输，用于消费类音频

  • Speakon连接器：Neutrik专利，扬声器专用，高电流锁定

1.2 音频线缆（Audio Cable）

  • 跳线/屏蔽线：单芯/多芯带编织屏蔽层，防EMI干扰

  • 扬声器线：无屏蔽双绞线，AWG16-20，注重电流承载

  • 数字音频线：同轴或光纤，阻抗匹配75Ω

1.3 音频变压器（Audio Transformer）

实现阻抗匹配、电气隔离和平衡-非平衡转换，关键参数为匝数比 （如1:1, 2:1）和频响范围（20Hz-20kHz±1dB）。

1.4 安装配件

  • 连接器护套：应力消除，IP67防水

  • 面板支架：19英寸机柜安装

  • 标识环：颜色区分通道

二、主要性能指标

2.1 连接器性能

指标 消费级（3.5mm） 专业级（XLR） 测试方法
接触电阻 <50mΩ <10mΩ 四线法测量
插拔寿命 5,000次 >10,000次 机械疲劳测试
额定电流 1A 3-10A 温升<30℃
耐压 100VDC 500VDC 绝缘强度
屏蔽效能 40-60dB >80dB 同轴法测试

2.2 线缆性能

  • 电容：<100pF/m（影响高频响应）

  • 直流电阻：AWG18约21Ω/km

  • 屏蔽覆盖率：>95%（编织屏蔽）

  • 弯曲半径：>5倍线径（保证寿命）

2.3 变压器性能

  • 插入损耗：<1dB（1kHz）

  • 频率响应：±1dB（20Hz-20kHz）

  • 隔离耐压：>1.5kV（初级-次级）

  • 谐波失真：<0.1%（专业级）

三、典型产品比较（立创商城 & DigiKey）

3.1 耳机连接器对比

品牌/型号 类型 封装 价格(RMB) 库存(立创) 特点
XKB Connection（星坤） 3.5mm 6脚 DIP-6插件 0.3-0.5 >10K 国产性价比，消费类首选
CUI Devices 3.5mm 带开关 SMD贴片 2-4 少量 品质稳定，插拔手感好
Amphenol（安费诺） 6.35mm 立体声 面板安装 8-15 需订货 专业级，锁定螺纹

DigiKey优势 ：Amphenol、Neutrik等国际品牌齐全，交期稳定 立创优势：XKB、精拓等国产现货，单价低，适合快速打样

3.2 XLR连接器对比

  • Neutrik（DigiKey）：NC3FXX-BAG（母头）约30-50元，镀金触点，>10万次插拔

  • 国产替代（立创）：精拓XLR-3P约5-8元，镀镍，寿命5万次

  • 选型建议：演出级必选Neutrik，固定安装可用国产

3.3 音频变压器对比

型号 匝数比 频响 尺寸 价格 来源
Hammond 560G 1:1 20Hz-20kHz±1dB 19×19×16mm 25元 DigiKey
国产音频隔离器 1:1 50Hz-15kHz±3dB 15×15×12mm 4-6元 立创商城
结论：国产性价比突出，但频响和失真略逊于进口

四、四步选型法

Step 1：确定应用场景

  • 便携消费类：3.5mm TRRS，立创XKB现货，SMD封装

  • 专业音响：XLR平衡，DigiKey Neutrik，面板安装

  • 车载音频：RCA+防水护套，Amphenol车规级

  • 固定安装：Speakon连接器，高电流锁定

Step 2：电气参数匹配

连接器：

复制代码
系统阻抗 = 连接器接触电阻 + 线阻
要求：接触电阻 < 总阻抗的1%
例：600Ω平衡系统 → 接触电阻<6Ω（XLR轻松满足）

变压器：

复制代码
匝数比选择：
- 非平衡→平衡：1:1（阻抗不变）
- 高→低阻抗：2:1（如10kΩ→600Ω）
- 注意：600Ω:600Ω最常用

Step 3：机械结构适配

  • PCB安装：选SMD或DIP封装，立创提供3D模型下载

  • 面板安装：螺纹尺寸M8/M12，开孔直径确认

  • 线缆直径：连接器尾孔支持线径AWG20-24

  • 应力消除：护套与线径匹配，防止焊点拉脱

Step 4：成本与供应链

  • 快速验证：立创现货，1PCS起购，当天发货

  • 量产采购：DigiKey批量价格优，但MOQ较高

  • 国产替代：XKB连接器已获华为、小米认证，品质可靠

  • 交期管理：进口品牌DigiKey 2-4周，立创1-3天

五、设计注意事项

5.1 连接器PCB布局

  1. 力学加固：插件连接器周边加铜箔，双面焊盘

  2. 屏蔽接地：外壳接地引脚单独接大地，避免噪声

  3. ESD防护：XLR插座并联TVS管，防护等级±15kV

  4. 防呆设计：左右声道、平衡信号用不同颜色标识环

5.2 线缆装配工艺

  1. 焊接温度：连接器塑料耐温<240℃，快焊<3秒

  2. 屏蔽处理：编织网360°压接，避免猪尾效应

  3. 热缩管：防水型号用热缩管+灌胶双重保护

  4. 拉力测试：装配后挂重500g，持续60秒无松动

5.3 变压器集成设计

  1. 布局远离干扰：距离开关电源>50mm，垂直布局防耦合

  2. 输入输出隔离：初级与次级铺地间距>2mm，开槽隔离

  3. 端接阻抗：次级并联电阻匹配额定负载，避免振铃

  4. 频率补偿：高频端并pF级电容，补偿漏感

5.4 EMC与可靠性

  • 屏蔽罩：专业设备连接器用金属罩，接地降低辐射

  • 防水等级：户外选IP67，配合橡胶塞和O型圈

  • 插拔力：XLR锁定力>50N，防止意外脱落

  • 盐雾测试：沿海设备需48小时盐雾，镀金触点优于镀镍

六、立创商城 vs DigiKey采购策略

维度 立创商城 DigiKey
价格 低30-50%（国产） 高但品质稳定
交期 现货1-3天 2-4周（进口）
品牌 XKB、精拓、凯毅德 Neutrik、Amphenol、CUI
样品 1PCS起，支持样品库直发 需注册企业账号
技术支持 在线客服+社区论坛 英文技术文档全
推荐场景 快速打样、成本敏感、消费类 高端专业、认证要求严

混合采购建议：研发阶段用立创现货验证，量产关键部件（如Neutrik）从DigiKey小批量导入，国产替代同步验证，形成双源供应。

七、总结

音频配件选型本质是 "接口匹配+机械可靠+成本最优" 的三重权衡：

  • 消费类：立创国产连接器性价比无敌，满足10万次插拔足够

  • 专业类：DigiKey Neutrik/Amphenol是可靠性的代名词

  • 设计红线：屏蔽接地、应力消除、ESD防护三要素不可忽视

核心原则：先定义系统架构（平衡/非平衡），再选连接器类型，最后优化供应链。充分利用立创的"现货+低价"和DigiKey的"品牌+文档"优势，实现设计与商业的双赢。

音频套件

一、名词解释

音频套件（Audio Kits）：指将音频信号链中的功能单元（放大、处理、转换、接口等）集成化、模块化的即插即用产品。区别于分立元器件，套件提供标准化的电气接口和机械安装结构，可快速嵌入系统，缩短开发周期。

主要类型：

  • 功率放大模块：集成功率放大电路、驱动和保护功能（如DigiKey的BG-AMP2X20）

  • 音频处理器：集成DSP、混音、均衡、矩阵切换功能（如BG-A88M）

  • 接口转换模块：音视频信号格式转换（如AVMATRIX的12G-SDI转HDMI）

  • 开发评估板：芯片原厂提供的验证平台（如TI、ADI音频IC评估板）

二、主要性能指标

2.1 核心参数体系

参数类别 关键指标 典型范围/说明 DigiKey筛选标签
通道配置 输入/输出通道数 2CH（立体声）/ 8×8矩阵 / 16×16矩阵 Channels
输出功率 每通道RMS功率 9W-40W（消费级）/ 100W+（专业级） Output Power
信号处理 DSP功能 均衡(EQ)、延时、限幅、混音、分频 Digital Audio Processor
接口类型 物理接口 RCA、XLR、HDMI、SDI、凤凰端子 Audio Applications
供电方式 工作电压 5VDC、12VDC、24VDC、100-240VAC Voltage - Input
控制方式 通信接口 RS232、RS485、TCP/IP、GPIO Related Products
性能指标 THD+N、SNR、频响 THD<0.1%, SNR>90dB, 20Hz-20kHz -

2.2 模块特有指标

  • 集成度：单芯片方案 vs 多芯片协同（影响功耗和成本）

  • 保护功能：过流、过温、短路、直流偏移保护（专业级必备）

  • 可编程性：是否支持固件升级、参数在线调整

  • 级联能力：支持多模块并联扩展通道

三、典型产品比较（DigiKey vs 立创）

3.1 DigiKey平台精品

型号 品牌 类型 核心参数 价格区间 优势场景
BG-AMP2X20 BZBGEAR 数字功放 2CH×20W, 立体声/单声道, 效率>90% $30-40 小型家用音响、桌面系统
BG-AMPC40 BZBGEAR 定压功放 2CH×40W, 70V定压输出 $40-50 公共广播、背景音乐系统
BG-A88M BZBGEAR 音频处理器 8×8矩阵, 12通道, 9W/ch, DSP $150-200 会议室分区控制、会议室
BG-A1616MD BZBGEAR 矩阵处理器 16×16矩阵, 18通道, 11W/ch $300-400 大型场馆、专业音响工程
SC1112-12G AVMATRIX 接口转换 12G-SDI转HDMI2.0, 4K@60Hz $200-250 广电、专业视频系统

DigiKey特色：国际高端品牌、性能参数透明、支持小批量、数据手册完整，但价格较高、交期较长（2-4周）。

3.2 立创商城优选

型号 品牌 类型 核心参数 价格区间 优势场景
XH-A105 国产 数字功放板 2CH×5W, 5V供电, 蓝牙5.0 ¥8-15 智能音箱、玩具、教育套件
XY-AP50H 芯音 大功率功放 2CH×50W, 12-24V, 效率>85% ¥25-40 DIY音响、汽车改装
LM386模块 国产 模拟功放 1W输出, 增益20-200倍可调 ¥2-5 单片机实验、简易提示音
MAX9812模块 国产 麦克风放大 自动增益控制(AGC), 20dB增益 ¥5-10 语音识别前端、录音笔
PCM5102A模块 国产 DAC解码 I2S输入, 112dB SNR, 3.5mm输出 ¥15-25 数字播放器、Hi-Fi解码

立创特色：国产性价比、现货充足（深圳仓1天达）、支持样品小批量，但品牌混杂、性能参数需实测验证。

四、四步选型法

Step 1：场景需求画像

应用场景 推荐套件类型 关键性能要求 推荐平台
智能家居 小型数字功放+蓝牙模块 5V供电, 2×5W, 低功耗 立创（XH-A105）
工业告警 定压功放+优先级输入 70V输出, >90dB, 高可靠 DigiKey（BG-AMPC40）
教育创客 通用功放评估板 可调增益, 多接口, 低成本 立创（LM386模块）
会议系统 DSP音频处理器 8×8矩阵, RS232控制, 低延迟 DigiKey（BG-A88M）
专业演出 大功率数字功放+处理器 2×200W+, XLR接口, 组网能力 DigiKey（高端系列）

Step 2：硬核参数匹配

功率计算：

复制代码
扬声器功率总和 × 1.5倍余量 = 模块额定功率
例：4个10W吸顶喇叭 → 需60W功放 → 选BG-AMPC40（2×40W）留有余量

输入接口匹配：

  • 模拟信号：RCA/3.5mm（消费级）, XLR（专业级）

  • 数字信号：I2S（嵌入式）, HDMI/SDI（音视频同步）

  • 控制信号：RS485（长距离）, TCP/IP（网络化）

供电评估：

  • 5V系统：选D类功放，效率>90%，电流<2A

  • 12-24V系统：车规级应用，需宽电压保护（9-36V）

  • AC100-240V：直接市电供电，需UL/CE认证

Step 3：成本与供应链平衡

成本梯度（以2×20W功放为例）：

  • 立创国产模块：¥15-25（批量价）

  • DigiKey中端模块：$30-40（约¥200-270）

  • 芯片自研方案：BOM成本¥8-12+研发成本

决策点：

  • 月需求<100PCS → 采购成品模块（研发快）

  • 月需求>1000PCS → 芯片方案（成本低）

  • 认证要求严格 → DigiKey国际品牌（资料全）

Step 4：可扩展性与生态

  • 软件生态：BZBGEAR提供控制协议文档和Demo代码

  • 硬件兼容：模块尺寸标准化（如86面板、DIN导轨）

  • 固件升级：优先选支持OTA或USB升级的型号

  • 社区支持：立创部分国产模块有工程师社区配套教程

五、设计注意事项

5.1 电源完整性设计

  1. 独立供电：数字部分（DSP）与模拟部分（功放）分开供电，避免数字噪声串扰

  2. 去耦电容：每颗IC电源脚就近接0.1μF+10μF陶瓷电容，功放级加100μF电解

  3. PCB铺铜：功放输出级走线宽度>2mm（@1A电流），铺铜散热

  4. 电压保护：TVS管+自恢复保险丝，防浪涌和短路

5.2 信号完整性

输入信号：

  • 模拟输入加RC低通滤波（截止频率>20kHz）

  • 差分输入（XLR）抗干扰能力比单端（RCA）强20dB

  • 数字I2S信号：时钟线包地，等长走线<5mm误差

输出信号：

  • 功放输出串联磁珠（100MHz阻抗600Ω）抑制EMI

  • 并联RC吸收网络（10Ω+0.1μF）防止振铃

  • 远离敏感模拟信号线（最小间距10mm）

5.3 散热设计

热仿真：

  • D类功放效率η=90%，10W输出时功耗P=1.1W

  • 热阻RθJA=50°C/W，温升ΔT=55℃，需加散热片

布局原则：

  • 功放IC位于PCB边缘，利于空气流通

  • 底部大面积铺铜并加过孔（直径0.3mm，密度>4个/cm²）

  • 外壳设计散热孔，自然对流风速>0.5m/s

5.4 机械与安装

尺寸标准化：

  • 86盒安装：模块尺寸<80×80mm

  • DIN导轨：宽度<35mm，高度<75mm

  • PCB插槽：定位孔直径3.2mm，间距符合标准网格

连接器选型：

  • 消费级：3.5mm音频座（寿命5000次）

  • 工业级：凤凰端子（螺丝固定，抗振动）

  • 专业级：XLR卡农头（锁定机制，防误拔）

5.5 EMC与认证

EMI抑制：

  • 电源输入加共模扼流圈+Y电容

  • 外壳金属部分接地，防止辐射

  • 通过FCC Part 15 Class B（家用）或Class A（工业）

安规认证：

  • UL认证：北美市场，电源部分关键

  • CE认证：欧盟，EMC+LVD指令

  • CCC认证：中国市场，音视频产品必须

  • 捷径：采购已认证模块（如BG系列），整机认证成本降低60%

六、采购与供应链策略

DigiKey采购建议

  1. 小快灵：研发阶段1-10PCS，2-4周到货，数据手册权威

  2. BOM报价：批量>100PCS申请Quote，折扣10-30%

  3. 交期管理：选"现货"库存>100PCS的型号，避免停产风险（如ADI模块）

  4. 技术支持：利用供应商中心（BZBGEAR）获取参考设计

立创商城采购建议

  1. 极速验证：深圳仓现货，当天下单次日达，适合敏捷开发

  2. 样品实测：同时采购3家品牌样品（¥50内），实测声压、功耗、信噪比

  3. 配单神器：上传BOM，自动匹配音频功放、连接器、被动件

  4. 社区避坑：参考立创社区评测，避开虚标参数型号

  5. 批量议价：联系供应商直采，月用量>10K可降本30%

混合策略

  • 核心模块：DigiKey采购国际认证型号（保证可靠性）

  • 外围组件：立创采购国产连接器、被动件（降本）

  • 风险备料：关键模块备2-3周用量，交期波动大时保障生产

七、总结

音频套件选型的本质是 "场景-性能-成本"三角平衡 ：

  • 家用/创客：立创国产模块（¥10-50），快速验证，性能适中

  • 商用/工业：DigiKey中端模块（$30-200），可靠性高，认证齐全

  • 专业/高端：DigiKey高端+自研，性能极致，成本可控

核心决策公式：

模块选型 = (声压/功率需求 × 接口复杂度 × 认证等级) / (预算 × 开发周期)

最终建议：研发初期立创采购3-5款样品横向对比，确定方案后DigiKey采购认证模块小批量试产，量产阶段评估芯片自研可行性，逐步构建差异化竞争力。

比如会议音响会用到以下电子元器件：

  1. 电容器：用于存储电荷，平滑电源和信号，提高音质。

  2. 电阻器：用于限制电流和调节电压，控制电路的增益和阻抗等。

  3. 变压器：用于将电源电压变换为合适的电压和电流输出到功放电路。

  4. 整流器：用于将交流电源转换为直流电源，提供给功放电路。

  5. 晶体管或场效应管：用于控制电流和电压，实现功放电路的放大和输出。

  6. 运算放大器：用于控制音频信号的放大和滤波，提高音质。

  7. 电感器：用于存储磁能，平滑电源和信号，提高音质。

  8. 电源管理芯片：用于管理电源，保证功放电路的稳定性和安全性。

医疗器械研发流程_dhf dmr dhr-CSDN博客https://blog.csdn.net/gutie_bartholomew/article/details/137009735?spm=1001.2014.3001.5502

关于小型电子产品的一致性试验

中华人民共和国电子产品质量检测标准 - 百度文库

可重复性测试

定义：指在相同测试条件下，对同一电子产品的同一性能指标进行多次重复测试 ，观察测试结果是否具有一致性和稳定性。

目的：验证产品在不受外部因素干扰时，能否稳定地输出相同性能。若产品可重复性差，意味着其性能不稳定，在不同时间或相同操作次数下，可能出现不同结果，影响用户体验和产品的可靠性。

举例：对于一款手机的快充功能进行可重复性测试。在环境温度 25℃，手机初始电量为 10% 的相同条件下，使用该手机原装的快充充电器进行 10 次充电测试，每次记录从 10% 电量充至 80% 所需的时间。若这 10 次测试时间的偏差在极小范围内，表明该手机快充功能的可重复性良好；反之，若时间偏差较大，则说明快充功能的可重复性较差，可能存在充电不稳定的问题。

一致性测试

定义：对多台具有相同规格型号的电子产品，在相同或相似测试条件下，对其关键性能指标进行测试，比较它们的测试结果是否符合预先设定的一致性标准。

目的：评估批量生产的电子产品是否具有稳定且一致的性能表现。一致性好的产品，在市场上能为用户带来统一且可靠的使用体验，有助于提升品牌声誉和用户满意度。反之，如果产品一致性差，即便单个产品通过了各项性能测试，但由于不同产品之间性能差异较大，在实际使用中，用户可能会发现同款产品在不同个体上的表现参差不齐，从而对产品质量产生质疑，影响产品的市场竞争力和企业的经济效益。

举例：某品牌生产了一批型号为 X 的无线蓝牙耳机，为了进行一致性测试，随机抽取 50 副耳机作为样本。在环境噪音为 30 分贝的消音室内，使用同一台音频播放设备，以 50% 的音量播放同一首标准测试音频。对每一副耳机，分别测试其左右声道的音量大小、声音的清晰度以及蓝牙连接的稳定性等关键性能指标。将这 50 副耳机的各项测试结果与预先设定的一致性标准进行对比。例如，对于左右声道音量差的一致性标准设定为不超过 2 分贝。若在测试的 50 副耳机中，大部分耳机的左右声道音量差都在 2 分贝以内，且其他性能指标也基本符合一致性标准，则表明该批次无线蓝牙耳机的一致性良好，产品质量较为稳定可靠；反之，若有较多耳机的某项或多项性能指标超出了一致性标准范围，如出现较多耳机左右声道音量差大于 2 分贝，或者蓝牙连接频繁中断等情况，则说明该批次产品的一致性较差，在生产过程中可能存在质量控制不严格的问题，需要对生产工艺、原材料质量等方面进行排查和改进，以确保后续生产的产品具有更好的一致性和质量稳定性。

YY/T 0287-2017《医疗器械 质量管理体系 用于法规的要求》：等同采用 ISO 13485:2016，规定了医疗器械质量管理体系的要求，涵盖了从设计开发到生产、安装、服务等医疗器械全生命周期的各个环节，确保不同批次、不同时期生产的医疗器械在质量上保持一致

GB/T 19001-2016《质量管理体系 要求》：虽不是专门针对医疗器械，但可作为基础框架，为医疗器械企业建立质量管理体系提供通用要求，确保产品质量的一致性和稳定性。

关于小型电子产品的一致性试验_产品一致性-CSDN博客

信号保真度

无线电通信设备的主要技术指标解释-通信人在线

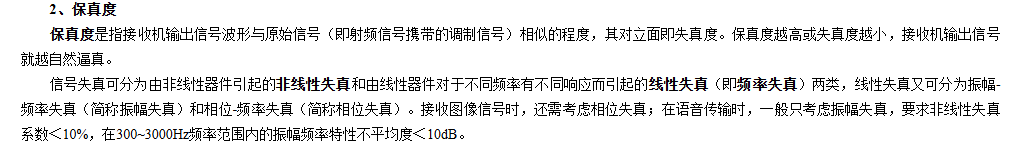

保真度是指表征电子设备输出再现输入信号的相似程度。保真度越高，无线电接收机输出的声音或电视机输出的影像越逼真。在音响设备中，适当提高低频与高频段，以抵消扬声器高、低频频率响应不足的电路称为"高保真电路"。

一篇文章搞懂正弦保真性 - 知乎

信号完整性测试 - 知乎

信号完整性：

Mentor_WP_TC_201811_02.pdf

什么是无线信号的灵敏度和保真度_无线技术保真率是什么意思-CSDN博客

FM调制失真分析与补偿：确保信号保真度，提升通信质量 - CSDN文库

保真度的计算：

一篇文章搞懂正弦保真性 - 知乎

失真度的计算：

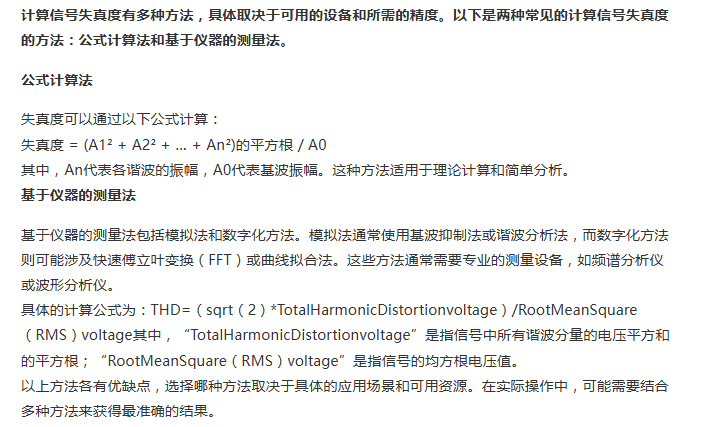

失真度基础知识.ppt

谐波失真、互调失真及差频失真的定义、公式及区别 - 知乎

信号接收机

接收机（receiver）是由天线接收的电磁信号被送入接收机。理想的接收机抑制所有不需要的噪声，包括其他信号，并对需要的信号不增加任何噪声或干扰。不管信号的形式或格式如何，它都可以变换，以适合信号处理器检波电路所要求的特性，然后再送到智能用户接口。

关于三防漆清除剂

有时候需要对涂了三防漆的板卡进行维修，如果三防漆涂得比较少，直接用络铁处理元器件得时候，pcb得表面会变黑，还会有很难闻得气味，元器件的锡会变得很不容易化，比用无铅锡还难受，仿佛是加了胶水。如果先用这个清除一次三防漆，使用络铁会方便很多，而且气味和颜色不会起变化。

我是这么使用的，找到要处理的元器件，将清除剂滴在元器件的焊脚上，只要一滴上去，反应会很剧烈，仿佛是把洗涤液倒入了油里，注意不要滴得到处都是，它本身得气温很难闻，等待化学反应完成后，表面会出现很多碎屑，用刷子或者镊子挂走清理后，也可以用洗板水再清洗一遍，之后就可以正常的使用络铁进行操作了。

相关推荐
wangchensong2 小时前
如何保护视频不被盗版
音视频
Black蜡笔小新3 小时前
视频汇聚平台EasyCVR破解偏远地区监控难题的技术实践
音视频
纳祥科技4 小时前
硬核拆解：一款DP转3VGA+音频输出分配器，3屏同步输出
单片机·嵌入式硬件·音视频·拆解
DEMO派4 小时前
Web 视频录制方案解析，轻松实现录屏！
前端·javascript·音视频
发哥来了4 小时前
主流AI视频生成模型商用化能力评测：五大核心维度深度对比
人工智能·音视频
weixin_462446235 小时前
使用 Python + FFmpeg 将 MP4 视频与 SRT 字幕无损合并（支持中文）
python·ffmpeg·音视频
TESmart碲视5 小时前
Mac多显示器支持：TESmart USB-C KVM（搭载DisplayLink技术）全面解析
macos·计算机外设·音视频·外设·kvm切换器·tesmart
编码小哥1 天前
OpenCV背景减法：视频中的运动物体检测
人工智能·opencv·音视频
发哥来了1 天前
主流AI视频生成工具商用化能力评测：五大关键维度对比分析
大数据·人工智能·音视频
热门推荐
01GitHub 镜像站点022025 Telegram 最新免费社工库机器人（LetsTG可[特殊字符]）搭建指南（含 Python 脚本）03OpenCode 入门教程：介绍 · 安装 · 配置第三方 API (如 Claude)04Linux下V2Ray安装配置指南05安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）06Claude Code Skills 实用使用手册07BongoCat - 跨平台键盘猫动画工具08网站改了域名，如何查找？09UV安装并设置国内源10AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南
