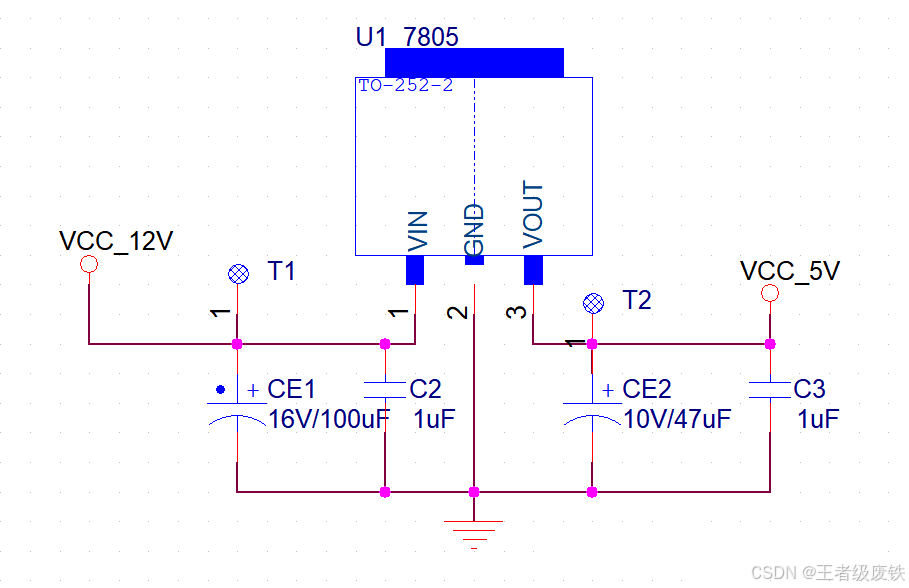

经典的线性稳压电源电路，核心作用是将 12V 直流输入（VCC_12V）转换为稳定的 5V 直流输出（VCC_5V），下面我们分模块拆
🔹 核心稳压模块：U1（7805）
-
功能：7805 是三端线性稳压器，内部包含误差放大器、基准电压源、限流保护和过热保护电路，能在输入电压 7V~25V 范围内，输出精准的 5V 直流电压。
-
引脚连接：
-
VIN（引脚1）：接 12V 输入，从 VCC_12V 节点获得供电。
-
GND（引脚2）：直接接系统地，作为整个电路的电位参考点。
-
VOUT（引脚3）：输出稳定的 5V 电压，为后级负载供电。
- 线性稳压原理：通过内部调整管的压降变化，抵消输入电压和负载电流的波动，从而维持输出电压恒定。
🔹 输入滤波电路
- 电解电容 CE1（16V/100μF）
-
作用：滤除 12V 输入中的低频纹波和干扰，同时在负载电流突变时提供瞬时电流，防止输入电压跌落，提升输入电压的稳定性。
-
耐压选择：16V 高于 12V 输入电压，留有足够余量，避免电容击穿。
-
陶瓷电容 C2（1μF）
-
作用：滤除输入中的高频噪声和尖峰干扰，弥补电解电容在高频下的性能不足，让输入电压更干净。
-
测试点 T1
- 作用：方便测量输入电压波形或纹波，用于调试和故障排查。
🔹 输出滤波电路
- 电解电容 CE2（10V/47μF）
-
作用：滤除输出电压的低频纹波，改善输出电压的负载瞬态响应，让 5V 输出更平滑。
-
耐压选择：10V 高于 5V 输出电压，满足安全裕量要求。
-
陶瓷电容 C3（1μF）
-
作用：抑制输出端的高频噪声，进一步降低输出纹波，提升电源的电磁兼容性（EMC）。
-
测试点 T2
- 作用：方便测量输出电压、纹波或带载能力，用于验证稳压效果。
🔹 电路工作流程
-
输入阶段：12V 直流电压从 VCC_12V 输入，经 CE1 和 C2 滤波后，送入 7805 的 VIN 引脚。
-
稳压阶段：7805 内部电路工作，将 12V 输入降压并稳压为 5V，从 VOUT 引脚输出。
-
输出阶段：5V 输出经 CE2 和 C3 再次滤波后，从 VCC_5V 节点为后级负载提供干净、稳定的电源。
🔹 关键注意事项
-
散热设计：7805 是线性稳压器，输入输出压差（12V-5V=7V）会以热量形式耗散。若输出电流较大（如 >500mA），必须为其加装散热片，否则会因过热触发保护或损坏芯片。
-
输入电压范围：输入电压不能低于 7V（否则稳压失效），也不能高于 25V（否则芯片过热或损坏）。
-
电容布局：输入和输出电容应尽量靠近 7805 的引脚安装，以保证滤波效果和稳定性，避免因走线过长引入干扰。
-
最大输出电流：7805 典型输出电流为 1A，实际使用中不要超过此限值，否则输出电压会下降或芯片过热。
