如何在一台 VS（虚拟服务/负载均衡）主机上用 IPVS 的 NAT（Masquerade）方式做 172.25.254.100:80 的负载均衡，并将流量转发到两台后端 RS（真实服务器，192.168.0.10/192.168.0.20）上。包含网络配置、服务部署、IPVS 配置、持久化和常见问题排查。
目录
-
准备与假设
-
拓扑说明
-
在 VS 主机上（vsnode）配置
-
在后端服务器 RS1/RS2 上配置
-

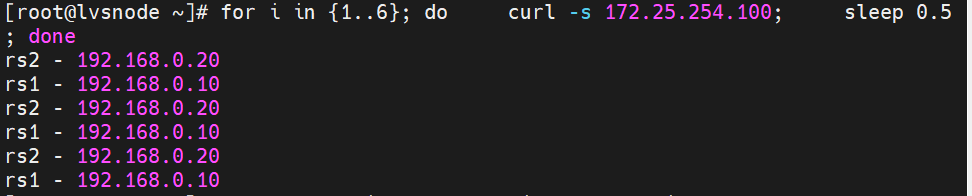

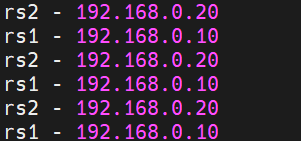

测试验证
-
NAT 模式实现（ipvsadm）
-
权重与调度策略说明
-
规则持久化
-
常见问题与排查命令
-
命令速查表
准备与假设
-
主机：
-
vsnode（负载均衡器，外网/管理网接口 eth0：172.25.254.100，内网接口 eth1：192.168.0.100）
- RS1（后端，eth0：192.168.0.10）
- RS2（后端，eth0：192.168.0.20）
-
操作系统：CentOS/RHEL 类型（使用 nmcli、dnf、systemctl）
-
已安装 ipvsadm（IP Virtual Server 工具）
-
有 root 权限
-
HTTP 服务用于测试（httpd 或其它）
拓扑说明
-
客户端访问 VS 的 VIP：172.25.254.100:80
-
VS 将请求通过 NAT（Masquerade）转发到后端 RS（192.168.0.10:80、192.168.0.20:80）
-
后端回复包通过 VS 做地址转换返回客户端（MASQ），后端默认网关指向 VS 的内网地址 192.168.0.100
在 VS 主机中（示例：vsnode）

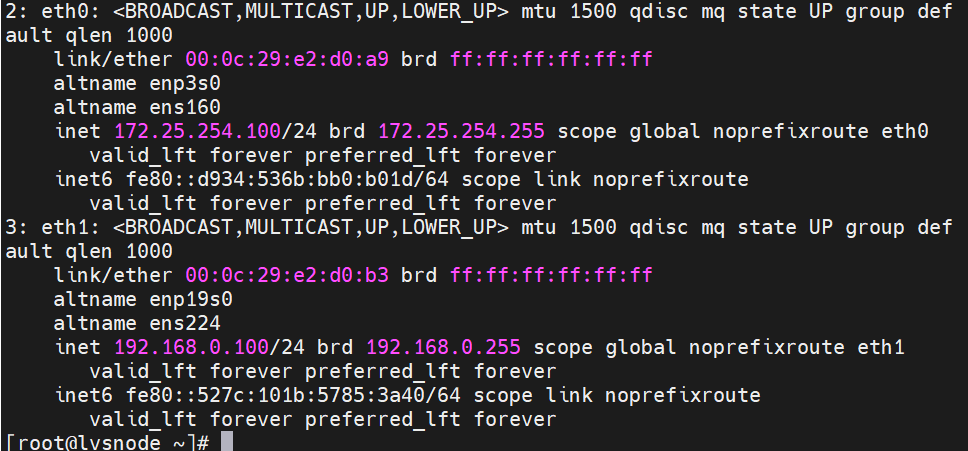

设置接口（示例命令，假设存在 vmset.sh 脚本）：
```bash

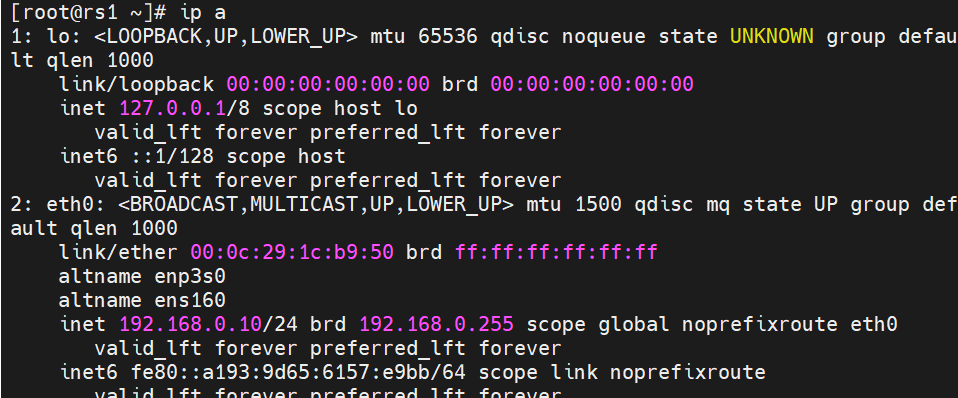

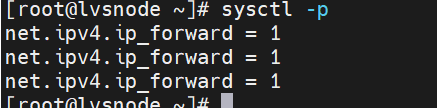

root@vsnode \~\]# vmset.sh eth0 172.25.254.100 vsnode \[root@vsnode \~\]# vmset.sh eth1 192.168.0.100 vsnode noroute \`\`\` 开启内核转发： \`\`\`bash \[root@vsnode \~\]# echo "net.ipv4.ip_forward=1" \>\> /etc/sysctl.conf  \[root@vsnode \~\]# sysctl -p # 应看到: # net.ipv4.ip_forward = 1  \`\`\` 确保 ip_vs 模块加载： \[root@vsnode \~\]# modprobe ip_vs \[root@vsnode \~\]# modprobe ip_vs_wrr \[root@vsnode \~\]# modprobe ip_vs_sh \[root@vsnode \~\]# modprobe iptable_nat \[root@vsnode \~\]# modprobe nf_conntrack 安装 ipvsadm（若未安装）： \[root@vsnode \~\]# dnf install -y ipvsadm --- ## 在后端 RS1（192.168.0.10）上 设置网络（示例）： \[root@RS1 \~\]# vmset.sh eth0 192.168.0.10 RS1 noroute \[root@RS1 \~\]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100 \[root@RS1 \~\]# nmcli connection reload \[root@RS1 \~\]# nmcli connection up eth0 \`\`\` 查看路由（示例）： \[root@RS1 \~\]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 \`\`\` 安装并启动 httpd，写入测试页面： \[root@RS1 \~\]# dnf install -y httpd \[root@RS1 \~\]# systemctl enable --now httpd \[root@RS1 \~\]# echo "RS1 - 192.168.0.10" \> /var/www/html/index.html \`\`\` 开放防火墙 HTTP（如果使用 firewalld）： \[root@RS1 \~\]# firewall-cmd --permanent --add-service=http \[root@RS1 \~\]# firewall-cmd --reload 若启用 SELinux，需要允许 httpd 做网络连接： \[root@RS1 \~\]# setsebool -P httpd_can_network_connect 1 \`\`\` --- ## 在后端 RS2（192.168.0.20）上 （注意：原文 RS2 部分引用了 RS1，已修正为 RS2） 设置网络： \[root@RS2 \~\]# vmset.sh eth0 192.168.0.20 RS2 noroute \[root@RS2 \~\]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100 \[root@RS2 \~\]# nmcli connection reload \[root@RS2 \~\]# nmcli connection up eth0 \`\`\` 查看路由（示例）： \[root@RS2 \~\]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 \`\`\` 安装并启动 httpd，写入测试页面： \[root@RS2 \~\]# dnf install -y httpd \[root@RS2 \~\]# systemctl enable --now httpd \[root@RS2 \~\]# echo "RS2 - 192.168.0.20" \> /var/www/html/index.html \`\`\` 开放防火墙并设置 SELinux 同 RS1（如需）。 ## 在 VS 主机中测试后端连通性（在配置 RS 后） 直接访问后端 IP（从 vsnode）： \[root@vsnode \~\]# curl 192.168.0.10 # 输出应为: # RS1 - 192.168.0.10 \[root@vsnode \~\]# curl 192.168.0.20 # 输出应为: # RS2 - 192.168.0.20  如果 curl 无响应，排查防火墙、httpd 状态或路由设置。 --- ## NAT 模式实现（在 vsnode 上用 ipvsadm） 1. 清除旧策略并添加 VIP 服务： \[root@vsnode \~\]# ipvsadm -C \[root@vsnode \~\]# ipvsadm -A -t 172.25.254.100:80 -s wrr \`\`\` 说明： - \`-A\`：添加一个虚拟服务（address:port） - \`-t\`：TCP (对于 HTTP) - \`-s wrr\`：使用加权轮询（Weighted Round Robin） 2. 添加后端真实服务器（使用 Masquerade，即 NAT 模式）： \[root@vsnode \~\]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 1 \[root@vsnode \~\]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1 \`\`\` 说明： - \`-a\`：为已存在的虚拟服务添加真实服务器 - \`-r\`：真实服务器地址 - \`-m\`：Masq（NAT）转发方式（后端看到源地址为 VS） - \`-w\`：权重 3. 查看配置： \[root@vsnode \~\]# ipvsadm -Ln # 会列出 VIP 与后端信息 \`\`\` 4. 测试 VIP： \[root@vsnode \~\]# for i in {1..10}; do curl -s 172.25.254.100; echo; done # 你应看到 RS1 与 RS2 的响应轮流出现，或按照权重分配 --- ## 更改权重（示例） 将 RS1 权重改为 2： \`\`\`bash \[root@vsnode \~\]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2 \[root@vsnode \~\]# ipvsadm -Ln \`\`\` 效果：在 wrr 策略下，RS1 将被选中频率更高（约 double）。 --- ## 调度算法简介 常用调度： - rr：Round Robin - wrr：Weighted Round Robin（按权重） - wlc：Weighted Least Connection - lc：Least Connection 选择依据后端能力与连接特性。 --- ## 规则持久化 方法一：使用自定义文件（任意位置） \[root@vsnode \~\]# ipvsadm-save -n \> /mnt/ipvs.rule # 清空并还原举例 \[root@vsnode \~\]# ipvsadm -C \[root@vsnode \~\]# ipvsadm-restore \< /mnt/ipvs.rule \`\`\` 方法二：使用系统配置并启用服务（推荐） \[root@vsnode \~\]# ipvsadm-save -n \> /etc/sysconfig/ipvsadm \[root@vsnode \~\]# ipvsadm -C \[root@vsnode \~\]# systemctl enable --now ipvsadm.service # 创建并启动后，系统启动时会自动恢复 ipvs 规则 \`\`\` 建议在系统网络启动之后再 restore（例如在 network-online.target 后启动）。 --- ## 监控（实时查看） 在另一个 shell 中持续查看： \[root@vsnode \~\]# watch -n 1 ipvsadm -Ln 抓包查看流量是否经过 VS： \[root@vsnode \~\]# tcpdump -n -i eth1 host 192.168.0.10 or host 192.168.0.20 and port 80 \`\`\` --- ## 常见问题与排查 - 无法访问 VIP： - 确认 iptables/nftables 是否阻断（查看 nat 表） - 确认 ip_vs 模块已加载（lsmod \| grep ip_vs） - 确认 sysctl net.ipv4.ip_forward=1 已生效 - 确认 ipvsadm 规则存在（ipvsadm -Ln） - 后端响应但返回给客户端异常： - 确认后端默认网关指向 VS（否则回复可能直接走别的网关） - 如果使用 DR（Direct Routing）而不是 MASQ，还需在后端处理 VIP 回环（不需要在本场景） - 防火墙/SELinux： - 后端需要允许 80 端口（firewalld 或 iptables） - SELinux：httpd_can_network_connect - 模块或依赖缺失： - modprobe ip_vs_\*、iptable_nat、nf_conntrack - ipvsadm 规则未持久化： - 检查 /etc/sysconfig/ipvsadm 或 systemd 服务状态 排查命令汇总： # 查看 ipvs 规则 ipvsadm -Ln # 查看内核模块 lsmod \| egrep "ip_vs\|iptable_nat\|nf_conntrack" # 查看 nat 表（iptables） iptables -t nat -L -n -v # 查看路由 ip route show route -n # 查看防火墙规则（firewalld） firewall-cmd --list-all # 检查服务端口监听 ss -tulnp \| grep :80 # 抓包（在 vsnode） tcpdump -n -i eth1 port 80 \`\`\` --- ## 命令速查表（常用） - 添加 VIP： ipvsadm -A -t VIP:PORT -s wrr - 添加 RS： ipvsadm -a -t VIP:PORT -r RS_IP:PORT -m -w N - 删除 VIP： ipvsadm -D -t VIP:PORT - 删除 RS： ipvsadm -d -t VIP:PORT -r RS_IP:PORT - 列表： ipvsadm -Ln - 保存规则： ipvsadm-save -n \> /path/file - 还原规则： ipvsadm-restore \< /path/file --- 结束语 - 本文档已将示例命令按主机角色分离并补充了防火墙、SELinux、模块与排查建议。按顺序执行网络配置 → 后端部署 → VS 上 IPVS 配置 → 测试验证 → 持久化 保存规则。若有特殊网络环境（VLAN、多个网段、云平台安全组），请相应调整防火墙与路由配置。
