无人机电调模块选型指南

飞控的电调模块是无人机动力系统的核心,它负责接收飞控指令,精确控制电机转速。以下是不同类型电调的特点与选型对比,以及关键的选型参数。

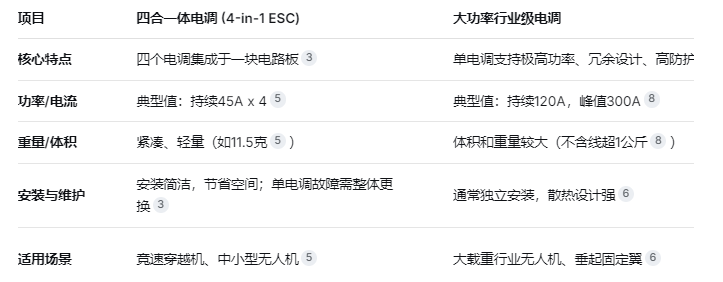

主流电调类型对比

关键选型参数

选择电调时,需关注以下几点以确保其与电机、电池及飞控兼容:

电流与电压:电流等级必须大于电机的最大持续电流(建议预留20%-30%余量)。电压范围需匹配你的电池组(如3-6S LiPo)。

控制协议:

PWM:通用基础协议,需校准。

DShot:主流推荐的数字协议,抗干扰强、响应快、免校准。常见有DShot600/1200等,数字越大通常响应越快。

CAN/DroneCAN:主要用于高端行业级电调,可传输丰富数据。

请根据你的飞控支持情况选择。

BEC功能:部分电调可输出5V/6V电源,为飞控等设备供电。

固件与调参:主流固件如BLHeli_32,功能丰富且支持通过电脑软件调参。

连接、校准与安装

连接方式:电调的电源输入线并联至电池;信号线连接飞控的电机输出通道;电机线(3根)连接电机,任意交换其中两根可改变转向。

校准:仅在使用传统PWM协议时需要。根据飞控(如PX4)或电调说明书流程操作。DShot等数字协议无需校准。

安装要点:确保良好散热(避免密闭包裹),并做好减震措施(如使用软质排线、减震垫),防止振动影响飞控。
