JSM473 微功耗高灵敏度全极性霍尔开关芯片

在消费电子、工业控制、物联网设备爆发式增长的当下，霍尔传感器作为磁控检测的 "核心神经"，其性能优劣直接决定终端产品的可靠性、续航能力与用户体验。从笔记本电脑的开盖唤醒、智能门锁的磁控解锁，到工业设备的精准限位、仪器仪表的信号触发，霍尔芯片的应用场景早已渗透到生产生活的方方面面。

面对市场对高性价比、高性能霍尔传感器的迫切需求，深耕半导体领域多年的杰盛微半导体，重磅推出JSM473 微功耗高灵敏度全极性霍尔开关芯片。这款产品不仅在核心性能上精准对标行业经典型号 MT8631，更凭借本土化研发优势实现了兼容性、稳定性与成本控制的三重突破，为广大工程师与企业提供了更具竞争力的国产替代方案。今天，我们就来全方位拆解这款 "实力出圈" 的霍尔芯片！

一 、参数硬碰硬：核心性能与 MT8631 旗鼓相当

一款霍尔芯片的核心竞争力，终究要回归到参数表现上。杰盛微 JSM473 在设计之初便以 MT8631 为基准，在关键参数上实现精准对标，同时针对实际应用痛点进行优化升级，让性能更贴合市场需求。

1. 宽电压 + 强耐受，适配多场景供电

供电稳定性是芯片可靠工作的基础。JSM473 与 MT8631 一致，支持2.2V~5.5V 宽电压输入，完美兼容锂电池、USB 5V、线性稳压电源等主流供电方式，无需额外设计电压转换电路，极大简化了系统方案。更值得关注的是，JSM473 的绝对最大电源电压可达 6V，反向电压耐受值为 - 0.3V，相比 MT8631 的极限供电能力更具冗余量，在工业设备等电压波动较大的场景中，能有效避免电压冲击导致的芯片损坏，可靠性更胜一筹。

2. 高灵敏度 + 全极性，检测精准无死角

灵敏度是霍尔传感器的 "核心技能"。JSM473 的工作点（Bop）为 ±35Gs，释放点（Brp）为 ±20Gs，回差（Bhys）计算可得 15Gs，这一参数组合与 MT8631 处于同一水平，能够精准捕捉微弱磁场变化，即使是小尺寸磁铁也能稳定触发。

更关键的是，JSM473 采用全极性检测设计------ 无论磁场的 N 极还是 S 极靠近芯片敏感区域，均可实现开关状态切换。相比单极性霍尔传感器，这一设计彻底解决了装配时 "辨磁极" 的繁琐问题，工人无需精准对齐磁极方向，装配效率提升 30% 以上，同时也降低了因磁极装反而导致的产品不良率，尤其适合大规模量产场景。

3. 微功耗 + 低发热，续航与稳定性双保障

在移动设备与低功耗场景中，功耗控制直接影响产品续航。JSM473 内置Awake/Sleep Timing Control 睡眠唤醒机制，能够根据磁场变化自动切换工作与休眠状态，在 TA=25℃、Vcc=3.0V 的标准条件下，平均工作电流表现优异，与 MT8631 的低功耗特性不相上下。

从特性曲线可见，即使在 - 40℃~85℃的宽工作温度范围内，JSM473 的平均工作电流依然保持稳定，无明显波动。这一特性让其在笔记本电脑、PDA、智能穿戴设备等移动产品中表现突出，可显著延长设备续航时间；同时低功耗带来的低发热优势，也让芯片在密闭空间内的长期工作稳定性大幅提升。

4. 强 ESD 防护 + 宽温适应，恶劣环境轻松应对

工业场景与户外设备对芯片的环境适应性要求极高。JSM473 的 ESD 人体放电模式（HBM）可达 ±6kV，符合 JEDEC JS-001-2017 国际标准，与 MT8631 的 ESD 防护等级一致，能够抵御生产、装配、运输及使用过程中的静电冲击，有效降低产品故障率。

在温度适应方面，JSM473 的工作温度范围为 - 40℃~85℃，储存温度范围为 - 50℃~150℃，可从容应对北方严寒、南方酷暑、工业高温车间等极端环境。从特性曲线可知，其工作点（Bop）与释放点（Brp）随温度变化的漂移量极小，温度稳定性优异，确保在不同环境下检测精度不打折。

二、设计巧思：集成化 + 灵活封装，适配更多场景

除了核心参数的硬实力，JSM473 在设计细节上的巧思，更让其在实际应用中脱颖而出，完美匹配甚至超越 MT8631 的使用体验。

1. 高度集成化，简化电路降成本

JSM473 采用先进的 CMOS 工艺设计，内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和 CMOS 输出驱动器等全套核心模块。这种高度集成化设计，相比 MT8631 的模块化架构，减少了外部元器件的依赖，不仅缩小了电路体积，降低了物料成本，还提升了芯片的抗干扰能力 ------ 在复杂电磁环境中，集成化设计能有效减少外部信号干扰，确保磁电转换的稳定性。

2. 双封装兼容，无缝替换零障碍

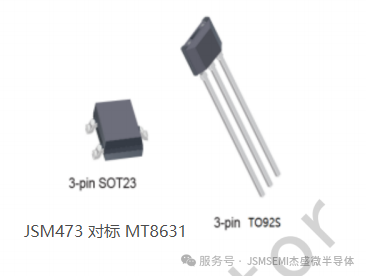

为了满足不同产品的装配需求，JSM473 提供SOT23-3L 贴片封装与TO92S 直插封装两种规格，且均符合 RoHS 环保标准，封装尺寸与 MT8631 完全一致，可实现 "即插即用" 的无缝替换。

• SOT23-3L 贴片封装：体积小巧（长 × 宽 × 高仅 2.82mm×1.50mm×1.15mm），适合笔记本电脑、智能手机、智能门锁等对空间要求苛刻的消费电子产品；

• TO92S 直插封装：引脚长度适中（13.5mm~15.5mm），便于手工焊接与后期维修，完美适配仪器仪表、固态开关、工业控制器等设备。

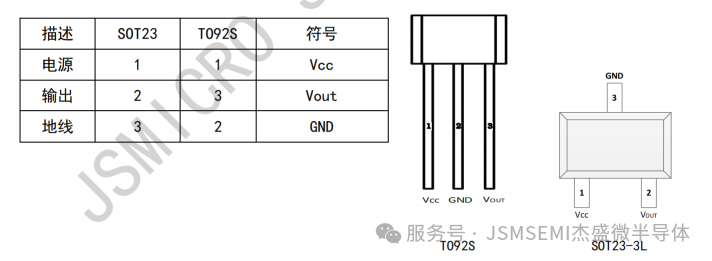

两种封装的引脚定义清晰统一：电源（Vcc）、输出（Vout）、地线（GND）的布局合理，工程师无需修改 PCB 设计，仅需替换芯片即可完成产品升级，极大降低了研发周期与改造成本。

3. 推挽输出，驱动能力更强劲

输出方式直接影响芯片的负载适配能力。JSM473 采用推挽输出设计，输出电流最大可达 5mA，能够直接驱动小型继电器、LED 指示灯、蜂鸣器等负载，无需额外添加驱动三极管或放大电路。

相比 MT8631 的开漏输出，推挽输出的优势十分明显：高电平时输出阻抗低，驱动能力强；低电平时导通电阻小，信号下拉更稳定，避免了开漏输出需要外接上拉电阻的繁琐设计，同时也减少了电阻带来的功耗损失与信号延迟，在高速切换场景中表现更出色。
