在开源硬件领域，一款既有芯片级代码又可用于工程实践的项目并不多见。baochip-1x 就是这样一个鲜明例子：它是一个围绕 RISC-V 架构、绝大部分开源逻辑描述的 MCU（微控制器）项目。该项目的代码托管在 GitHub 上，并提供部分 RTL（硬件逻辑）源码，支持文档自动生成与功能仿真。
22nm台积电工艺制造350MHz主频单片机完整流片RTL文件。
项目简介

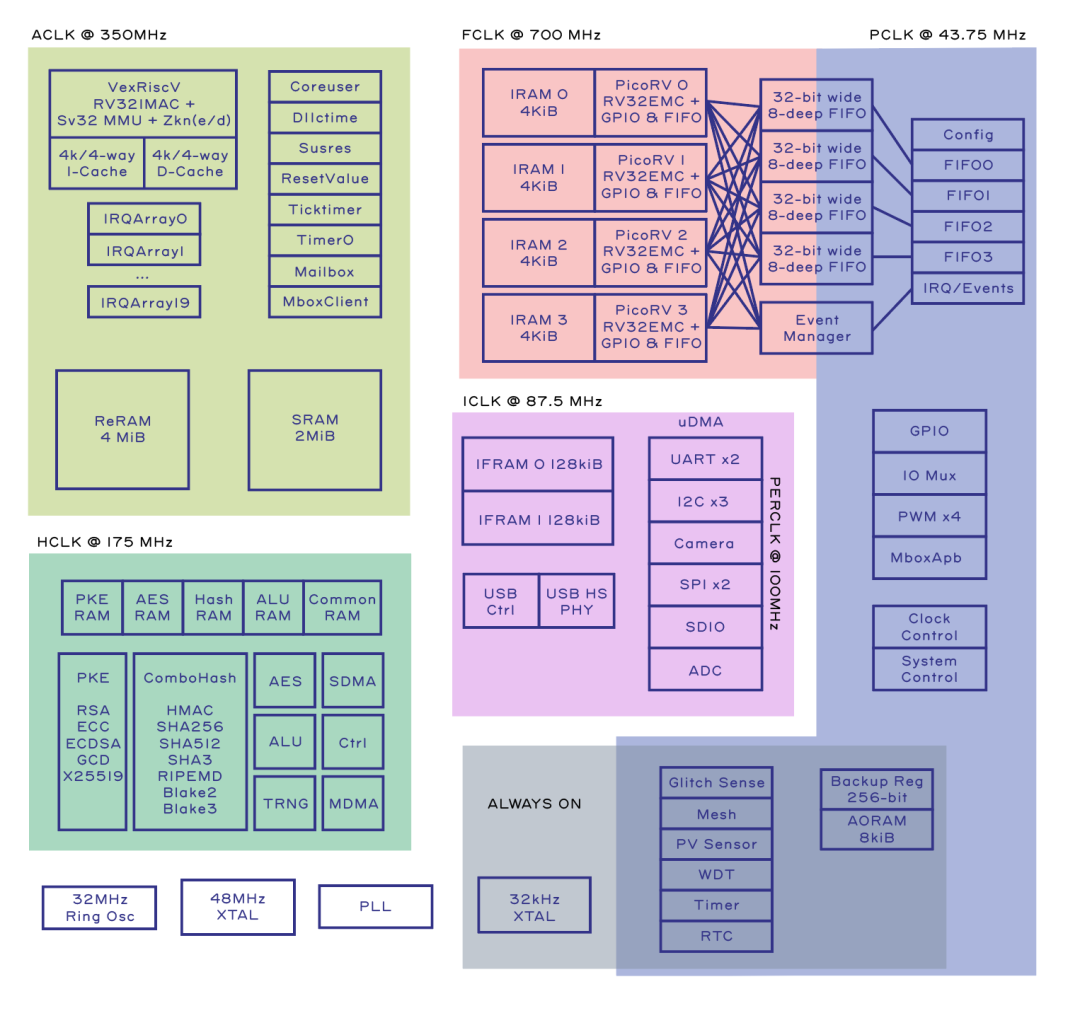

Baochip-1x是一颗以开放源码RTL为主体、基于RISC-V指令集架构的微控制器，采用台积电22纳米工艺制造。其搭载的Vexriscv内核主频达350MHz，集成2MB RAM、4MB RRAM Flash、USB 2.0高速接口，以及基于PicoRV32设计、主频700MHz的四核I/O加速器。
所谓 RTL，是对数字硬件逻辑的结构化描述，可用于综合、仿真与验证，并能提取生成相关文档。该项目提供的 RTL 足够用于自动化文档生成与功能级仿真。
代码组织
- 位于Xous代码库中的官方 Rust SDK。
- docs包含Baochip 1x 书籍的源代码。
-
rtl包含已流片的 RTL 的开源代码。
-
Vexriscv包含 Vex CPU 的源配置
-
scripts包含用于仓库管理的辅助脚本
-
verilate包含使用 Verilator 模拟 Baochip-1x 子集 RTL 模拟程序的文件。
-
arty包含用于构建面向 Arty-A7 的 SoC 存根的文件。可用于调试和开发未来的扩展功能。
核心特性
🧠 1. 主要由开源架构构成
项目的源代码主要采用开源技术栈，既有 Verilog / SystemVerilog 代码，也包括借助 SpinalHDL 与 Litex 生成的片段。尽管某些组件由于工程和 IP 原因未完全开源，但现有代码能完整描述 SoC 的主要结构，可用于建立文档和执行功能验证。
🔍 2. 文档与自动生成机制
项目中包含了一些自动化工具，可以从 RTL 代码自动提取以下信息：
-
SoC 外设的部分 SVD 文件
-
Xous 核心代码能使用的头文件
-
可读的 SoC 结构文档
这些内容通过脚本从 RTL 自动生成，有助于理解芯片设计与使用。
🧪 3. 支持 Verilator 仿真
为了便于软件开发和验证，该项目支持使用 Verilator 进行功能仿真。Verilator 是一款开源的 Verilog 模拟器，相比商业级模拟工具，它执行速度更快，适合软件调试与大型 CI（持续集成）测试。
-
通过 Verilator 仿真，你可以：
-
启动和运行操作系统如 Xous
-
查看 SoC 内部信号波形
-
调试程序计数器、寄存器文件、AXI 总线状态等
-
使用 GTKwave 结合 Codezoom 实现在仿真波形图中定位指令与状态
-
尽管此仿真不处理时序细节和未知逻辑 X 状态，但在软件验证和开发流程中非常实用。
硬件验证

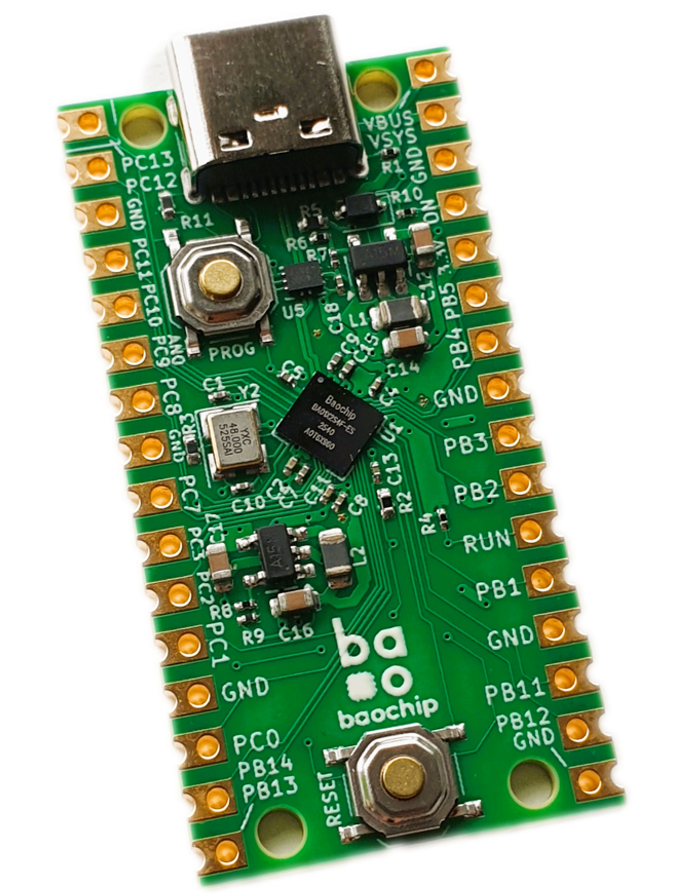

专门设计的开发板
https://github.com/baochip/dabao
总结
baochip-1x 是一个围绕 RISC-V 架构的开源 MCU 项目源码库，提供了 RTL 描述、自动文档生成与仿真工具支持。虽然部分模块由于工程原因尚未开源，但现有代码足以用于：
✔ 学习数字 SoC 架构与模块组织
✔ 在 Verilator 上进行功能模拟与软件开发
✔ 自动文档提取与头文件生成
✔ 支持后续开发板与软件堆栈构建
作为连接开源硬件与嵌入式软件世界的桥梁，这个项目为关注 RISC-V 与开源硅生态的工程师提供了一个极具参考价值的源代码资源。
