正点原子DS100示波器测DC电源纹波方法

0. 将表笔和示波器 调到 x1档位。过滤掉高频噪声。

1. 将耦合方式调为AC，此时只看AC部分的幅值。

2. 耦合方式调为AC后，垂直档位就可以调低，调到20mV左右，这样子纹波会比较准确。(耦合方式调为AC的目的就是为了可以降低垂直档位，提高精度，才能测准，不然数值误差都会超过实际纹波。)

3. 时间档位调成1ms ，即1ms内电源的纹波。

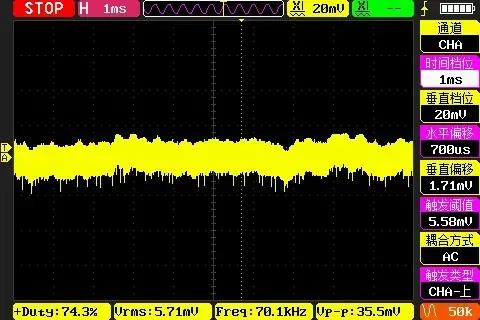

4. 垂直测量显示Vpp（峰峰值）即电源纹波。
