FPGA学习篇——Verilog学习之“流水灯”

ooo-p2026-01-24 14:20

1.设计规划及波形绘制

1.1原理

流水灯原理很简单，不再赘述。

1.2波形绘制及实验目标

实验目标：板子上电后实现四个LED灯从右到左依次点亮，每个灯间隔0.5s（肉眼能够看到流水的时间）

模块框图：

波形绘制：

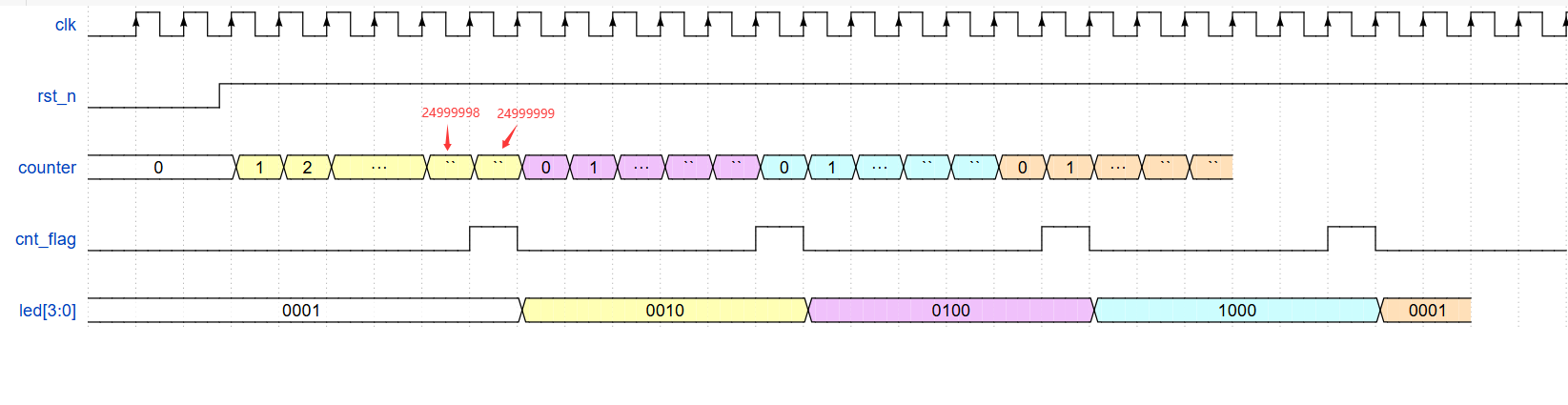

先给正确的波形展示：

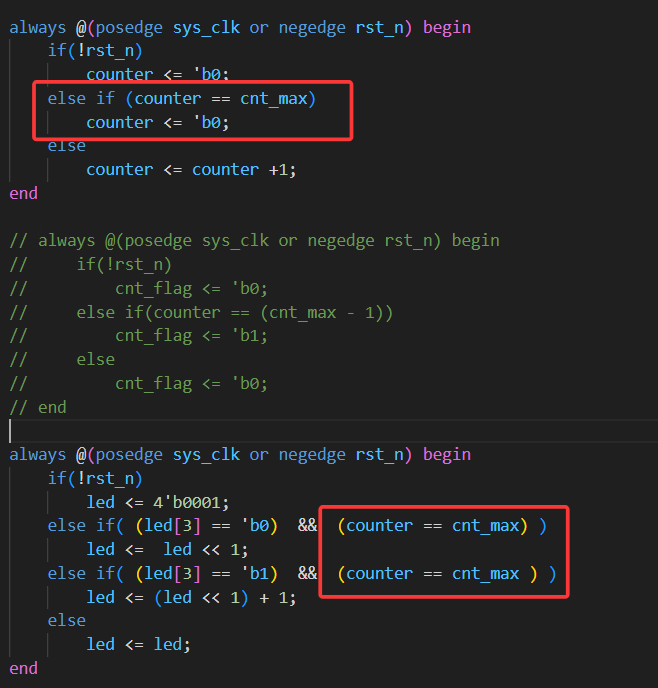

注意：这里使用了一个flag信号，如果不使用，当counter'计数到24999999时led输出跳变也是可以，但是代码编写时，容易出现时序问题，在进入第24999999个周期时，第一个always块，满足第二个条件，会进行counter清零操作。而第二个always块满足counter最大值要进入led跳变操作，则这两个操作可能会混乱。

因此，加一个flag信号，当counter计数到（cnt_max-1）时拉高，则会产生一个一周期的脉冲，实现效果与计数到24999999时led输出跳变一样，且不会产生操作混乱情况。

2.代码编写

2.1 rtl

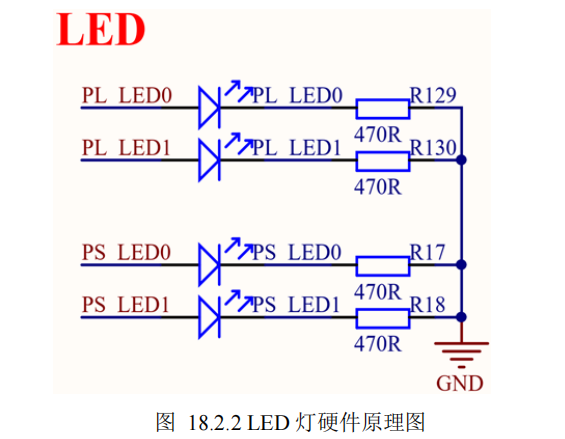

这里rtl编写注意看好板子手册led灯到底是低电平还是高电平点亮，不要想当然！！！！

向正点这块板子就是高电平点亮（左边高右边接地才能导通。）

复制代码

module flow_led
#(
    parameter cnt_max = 25'd24999999
)
(
    input               sys_clk     ,
    input               rst_n       ,

    output   reg[3:0]   led
);
reg     [25:0]      counter;
reg                 cnt_flag;


always @(posedge sys_clk or negedge rst_n) begin
    if(!rst_n)
        counter <= 'b0;
    else if (counter == cnt_max)
        counter <= 'b0;
    else
        counter <= counter +1;
end

always @(posedge sys_clk or negedge rst_n) begin
    if(!rst_n)
        cnt_flag <= 'b0;
    else if(counter == (cnt_max - 1))
        cnt_flag <= 'b1;
    else
        cnt_flag <= 'b0;
end

always @(posedge sys_clk or negedge rst_n) begin
    if(!rst_n)
        led <= 4'b0001;
    else if( (led[3] == 'b0)  &&  (cnt_flag == 'b1) )
        led <=  led << 1;
    else if( (led[3] == 'b1)  &&  (cnt_flag == 'b1) )
        led <= (led << 1) + 1;
    else
        led <= led;
end

endmodule

2.2 tb

复制代码

`timescale 1ns/1ns
module tb_flow_led();
reg           sys_clk;
reg           rst_n  ;
wire  [3:0]   led    ;

initial begin
    sys_clk <= 1'b0;
    rst_n   <= 1'b0;
    #53
    rst_n   <= 1'b1;
end

//时钟50MHZ
always #10 sys_clk <= ~sys_clk;


flow_led #(
    .cnt_max 	(24999999  ))
u_flow_led(
    .sys_clk 	(sys_clk  ),
    .rst_n   	(rst_n    ),
    .led     	(led      )
);


endmodule

3 逻辑仿真及波形验证

与上面波形图一致。

（本贴仅是个人经验，如有侵权请联系我~）
