高精度机器视觉技术赋能手机边框螺丝锁附

螺丝锁附看似是一个基础的机械装配步骤,实则关乎产品的结构性完整、可靠性乃至最终品质。一部高端手机的边框与中框上,通常需要锁附数十颗微小螺丝,以固定内部主板、连接器、电池支架及外部边框组件。这些螺丝普遍具有尺寸微小、锁附点位密集、扭矩精度要求高的特点。

传统的自动化锁附方案主要依赖高精度机械治具进行物理限位。然而,面对如今手机产品迭代速度加快、设计日趋复杂以及材料多样性的趋势,纯机械方式暴露出明显局限,治具成本高昂、换线调试耗时、无法补偿来料或上一工序的累积误差。一旦螺丝孔位存在微小的位置偏移或角度偏差,极易导致螺丝滑牙、孔壁损伤、螺丝头浮高或扭矩不达标,引发可靠性隐患,甚至造成整机报废。

因此,引入一种能够实时感知、精准定位并智能引导的柔性化锁附技术,成为提升产线适应性、保障一次性良率与产品一致性的必然选择。高精度机器视觉技术,正是在这一背景下,提供了可靠的技术路径。

一、SmartVisionScrew视觉螺丝锁附系统

双翌 SmartVisionScrew视觉引导螺丝锁附系统。是一套深度融合了视觉感知、运动控制与工艺逻辑的一体化软硬件解决方案,其设计核心在于化繁为简,将高精度的复杂工程转化为稳定、易用的标准化操作。

  1. 全PC控制的软硬一体化平台

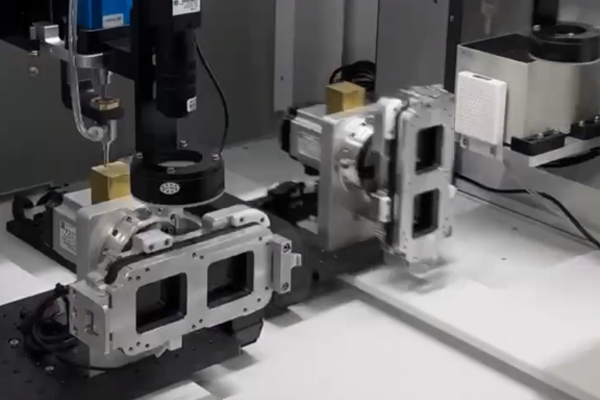

系统采用基于工业PC的集中控制架构。高性能工业计算机同时运行SmartVisionScrew视觉处理软件和多轴运动控制卡的驱动。这种架构确保了视觉定位数据无需经过外部网络协议转换,可通过PCIe总线直接、无延迟地传输给运动控制核心,从根本上保障了系统的实时性与同步精度。运动控制卡则负责驱动伺服电机,精确控制引导电批的直线运动轴与旋转轴,实现多轴联动。

  1. 视觉成像方案

系统集成了高分辨率工业相机与定制化的多角度环形光源。通过软件智能调节光源的亮度与角度,可有效抑制金属表面的镜面反光,同时凸显螺丝孔边缘与背景的对比度。SmartVisionScrew软件内置的鲁棒性图像处理算法,能适应不同颜色、材质的边框,稳定提取像素精度的孔心坐标。

  1. 零代码、可视化的直观操作

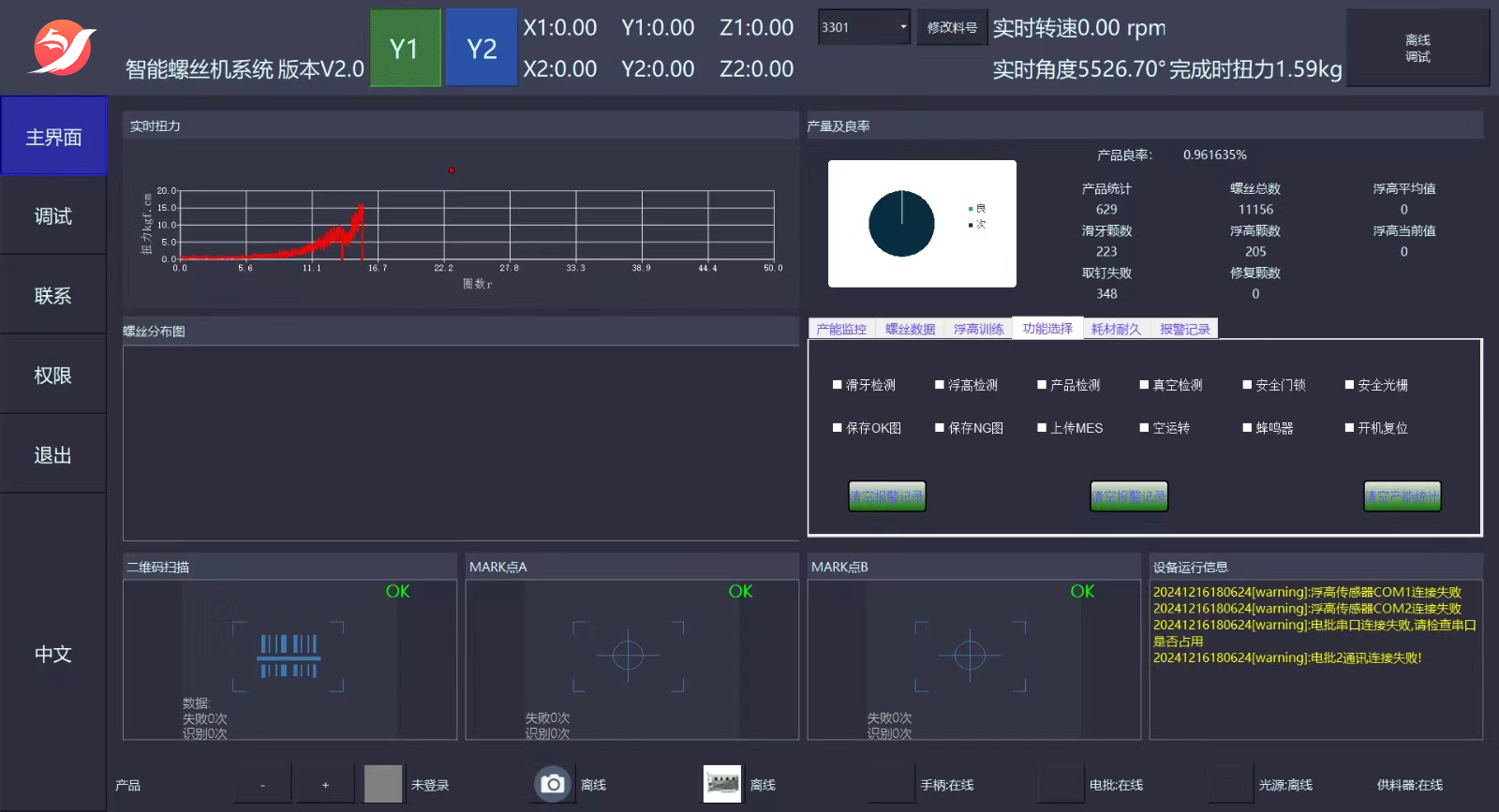

SmartVisionScrew软件的整个引导锁附工艺,包括相机标定、工具(螺丝孔)模板制作、搜索区域设定、与电批和PLC的通讯配置等,均通过图形化界面进行参数填写完成。

无需编程:工程师完全无需编写脚本或代码,降低了使用门槛。

快速配置:针对标准锁附应用,从硬件连接完毕到完成基本视觉参数设置,通常仅需几分钟即可进入初步调试阶段。

高效调试:通过软件内置的实时图像显示、坐标跟踪和结果模拟功能,整个视觉部分的调试与工艺参数优化可在十几分钟内完成并稳定运行。

  1. 开放的硬件兼容性

视觉端支持GeniCam标准的以太网工业相机。在执行端,更预留了与市场主流的谱格、深思微、艾而特等品牌智能电批的专用通讯接口,能够直接读取电批的实时扭矩、角度数据,实现真正的力位混合控制。同时,通过标准的TCP/IP、IO或RS232接口,系统可轻松与产线PLC及上层MES系统集成,实现数据上传与生产追溯。

二、产线效率的全面提升

在多家手机制造商的产线上,搭载SmartVisionScrew系统的视觉引导锁附工作站已实现规模化应用,带来了可量化的显著效益:

  1. 精度与良率跃升:

定位精度:视觉引导定位精度最高可以达到±0.01mm,彻底消除了因来料公差或治具磨损导致的定位偏差。

锁附良率:结合视觉定位与智能电批的力控反馈,螺丝锁附的一次通过良率提升至99.95%以上,滑牙、浮高、斜打等不良率几近于零。

  1. 生产效率与柔性增强:

换线时间:更换不同型号手机生产时,无需更换或调整昂贵的精密机械治具。仅需在软件中调用或微调新产品的视觉程序,换线时间从过去的数小时缩短至30分钟以内,极大提升了产线应对多品种、小批量订单的柔性生产能力。

生产节拍:系统从拍照到完成坐标计算、发出运动指令的全流程耗时稳定在80毫秒以内,完全满足高速产线的节拍要求,在提升质量的同时未牺牲任何效率。

  1. 综合成本与知识依赖降低:

治具成本节省:减少了对高精度专用定位治具的依赖,节省了大量的设计、加工和维护成本。

维护与学习简易化:由于系统采用模块化设计,故障诊断清晰。即使是没有编程基础的维护人员或新工程师,也能通过丰富的视频教程、文档和远程支持,在短期内掌握系统操作与日常维护。

三、结语

手机边框螺丝锁附的智能化升级,是高精度机器视觉技术从质量检测迈向过程控制与精密执行的典型范例。机器视觉的价值不仅在于发现问题,更在于指导正确行动,从而闭环地保障制造品质。

双翌光电SmartVisionScrew系统以其高精度内核与极简操作的独特设计,成功地将一项尖端技术转化为制造现场可轻松部署、稳定运行的标准化生产力工具。它解决的不仅是单一工艺点的精度问题,更是为整个电子制造业在面对产品快速迭代、设计日趋复杂和劳动力成本上升的宏观挑战时,提供了一种可靠、柔性且可持续的自动化升级路径。
