1、Stub区域和Totally Stub区域

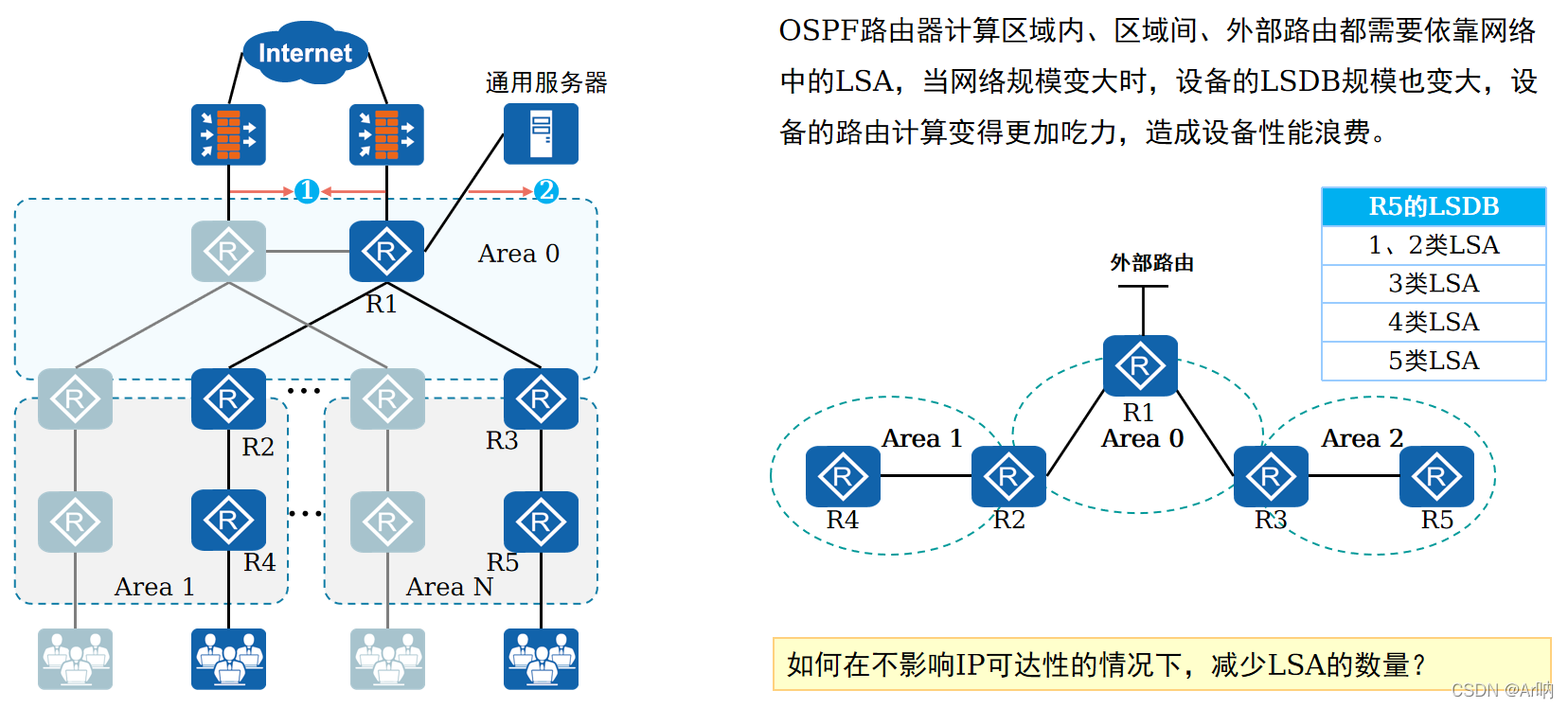

网络规模变大引发的问题

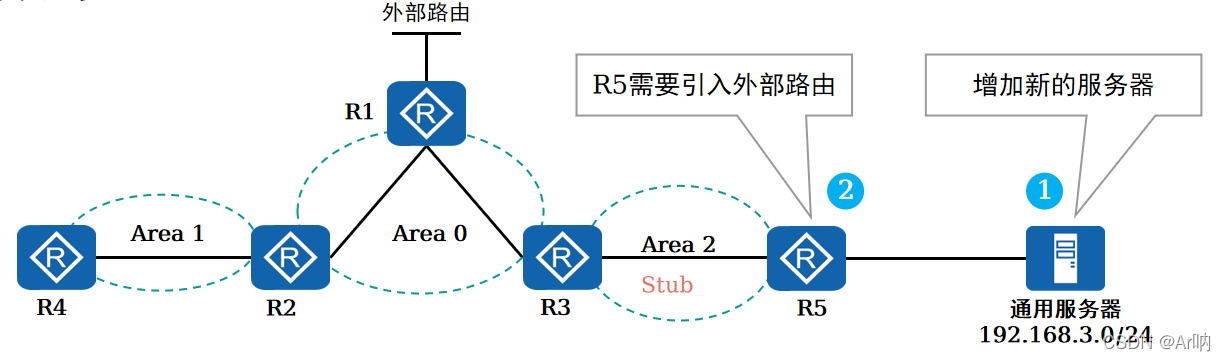

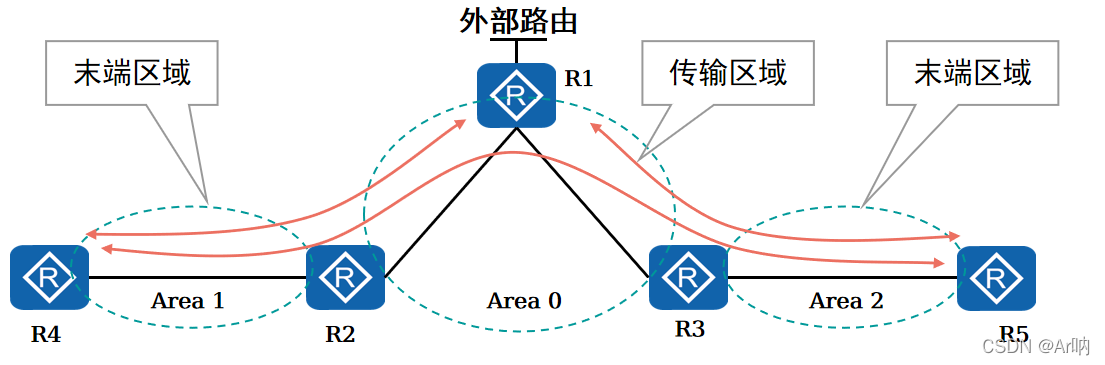

传输区域和末端区域
OSPF的区域可分为两种类型：
传输区域（Transit Area）：除了承载本区域发起的流量和访问本区域的流量外，还承载了源IP和目的IP都不属于本区域的流量，即"穿越型流量"，如本例中的Area 0。
末端区域（Stub Area）：只承载本区域发起的流量和访问本区域的流量，如本例中的Area 1和Area 2。

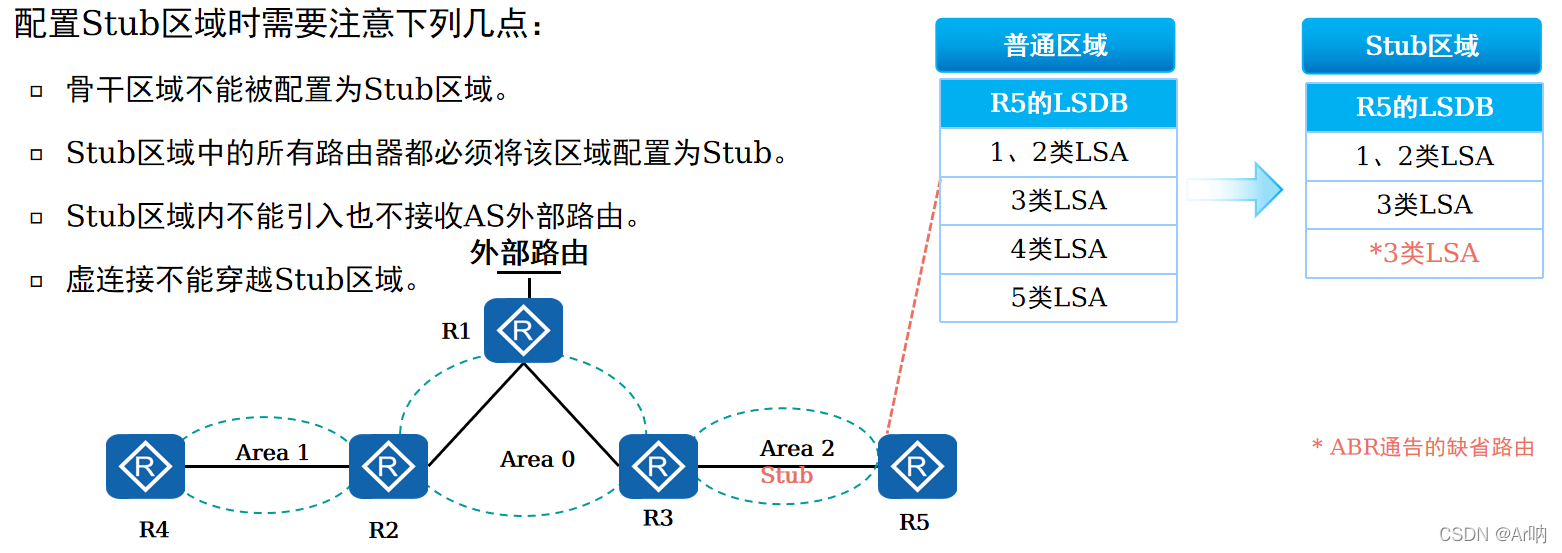

Stub区域
Stub区域的ABR不向Stub区域内传播它接收到的AS外部路由，Stub区域中路由器的LSDB、路由表规模都会大大减小。
为保证Stub区域能够到达AS外部，Stub区域的ABR将生成一条缺省路由（使用3类LSA描述）。

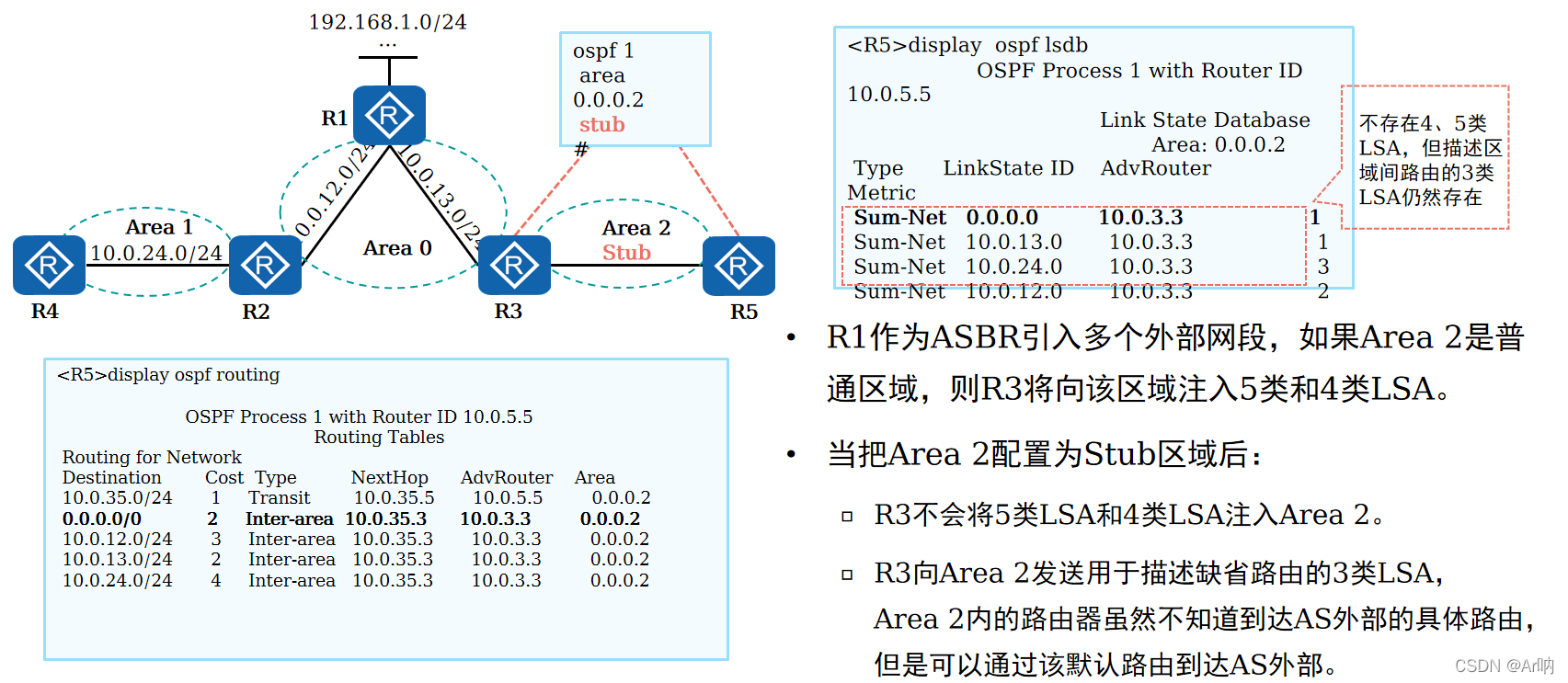

Stub区域的路由表及3类LSA

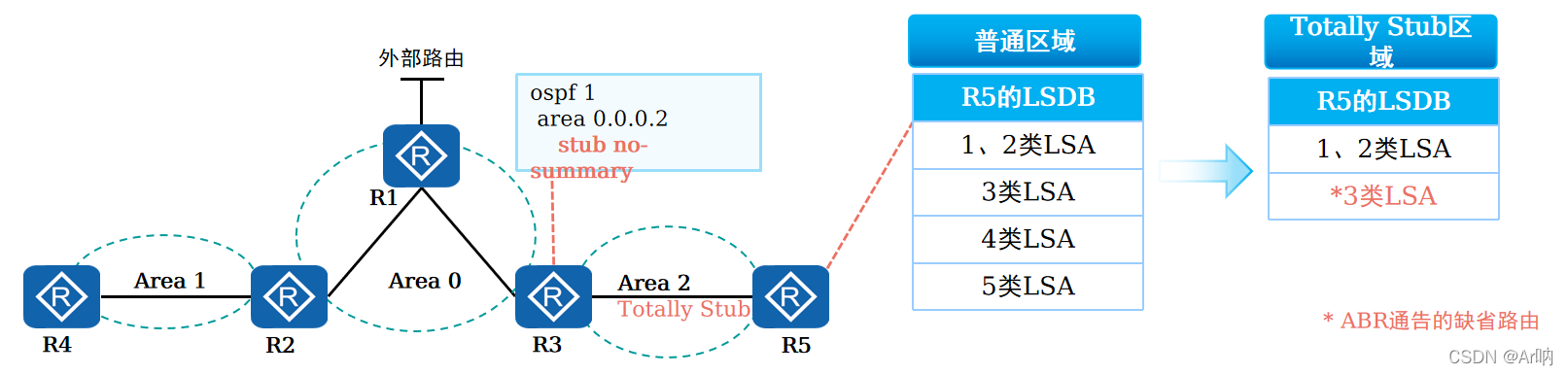

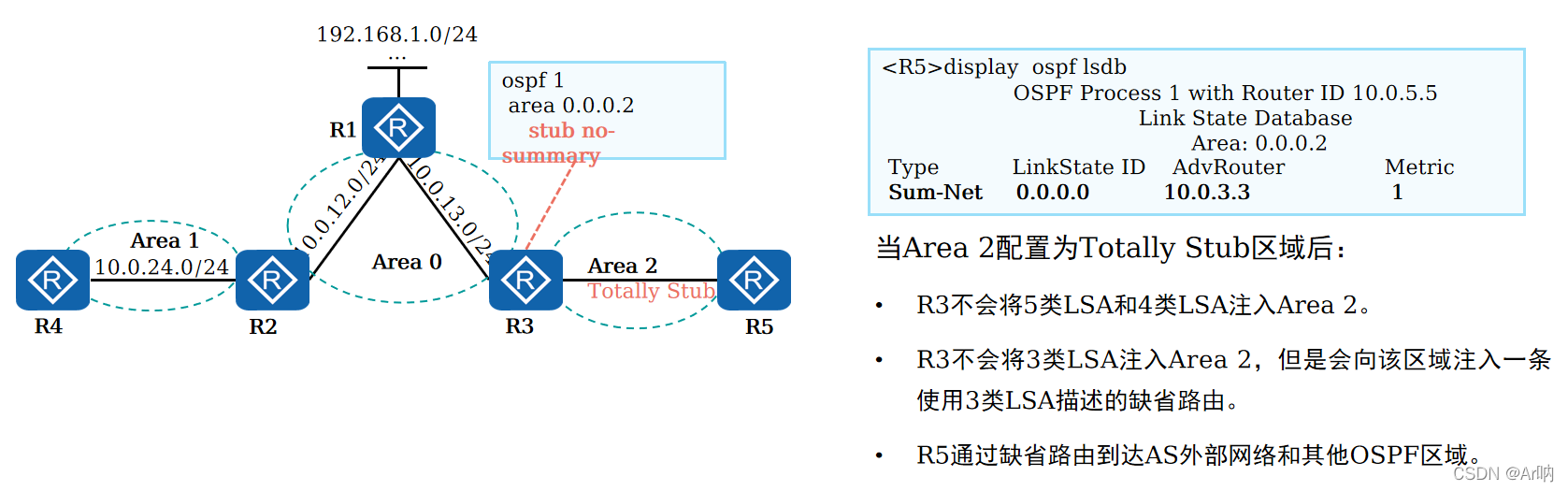

Totally Stub区域
Totally Stub区域既不允许AS外部路由在本区域内传播，也不允许区域间路由在本区域内传播。
Totally Stub区域内的路由器通过本区域ABR下发的缺省路由（使用3类LSA描述）到达其他区域，以及AS外部。
配置Totally Stub区域时需要注意： 与Stub区域配置的区别在于，在ABR上需要追加no-summary关键字。
思考：为什么非ABR设备不需要追加no-summary参数呢？
Totally Stub区域访问其他区域及AS外部是通过默认路由实现的。
AS外部、其他OSPF区域的拓扑及路由变化不会导致Totally Stub区域内的路由器进行路由重计算，减少了设备性能浪费。
Stub区域、Totally Stub区域解决了末端区域维护过大LSDB带来的问题，但对于某些特定场景，它们并不是最佳解决方案。
2、NSSA区域和Totally NSSA区域
Stub区域与Totally Stub区域存在的问题
OSPF规定Stub区域是不能引入外部路由的，这样可以避免大量外部路由引入造成设备资源消耗。
对于既需要引入外部路由又要避免外部路由带来的资源消耗的场景，Stub和Totally Stub区域就不能满足需求了。
NSSA区域与Totally NSSA区域
NSSA区域能够引入外部路由，同时又不会学习来自OSPF网络其它区域引入的外部路由。
Totally NSSA与NSSA区域的配置区别在于前者在ABR上需要追加no-summary关键字。
NSSA区域能够引入外部路由，同时又不会学习来自OSPF网络其它区域的外部路由。

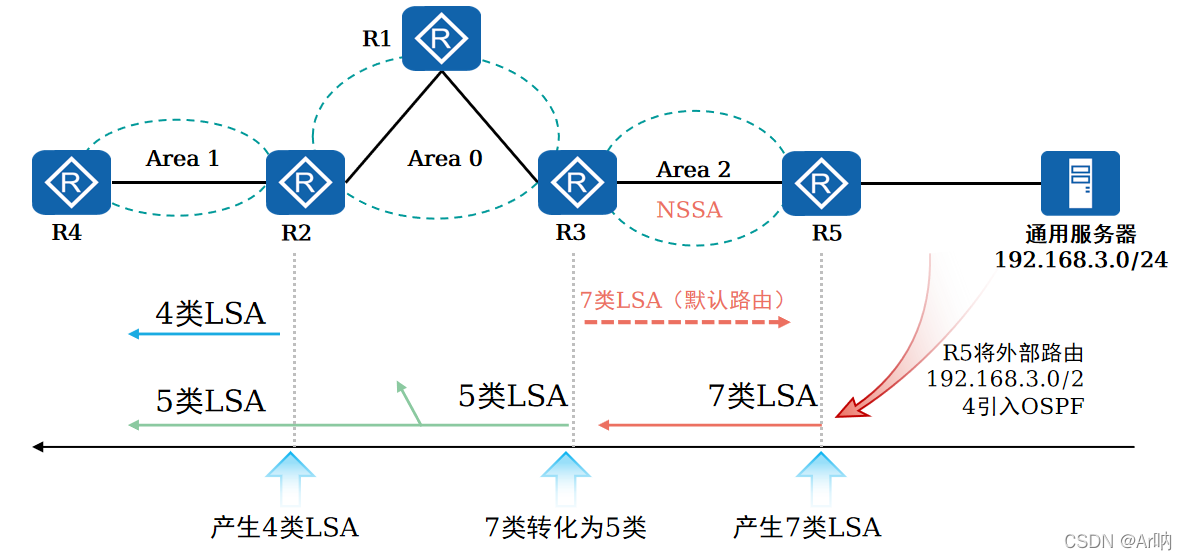

7类LSA是为了支持NSSA区域而新增的一种LSA类型，用于描述NSSA区域引入的外部路由信息。NSSA区域的ASBR将外部路由引入该区域后，使用7类LSA描述这些路由。
7类LSA的扩散范围仅限于始发NSSA区域，7类LSA不会被注入到普通区域。
NSSA区域的ABR会将7类LSA转化为5类LSA，并将该LSA注入到骨干区域，从而在整个OSPF域内泛洪。
NSSA区域的ABR会阻挡其他区域引入的外部路由引入本区域，即NSSA区域内不会存在4类及5类LSA，为了让NSSA区域内的路由器能够通过骨干区域到达AS外部，NSSA区域的ABR会自动向该区域注入一条缺省路由，该路由采用7类LSA描述。

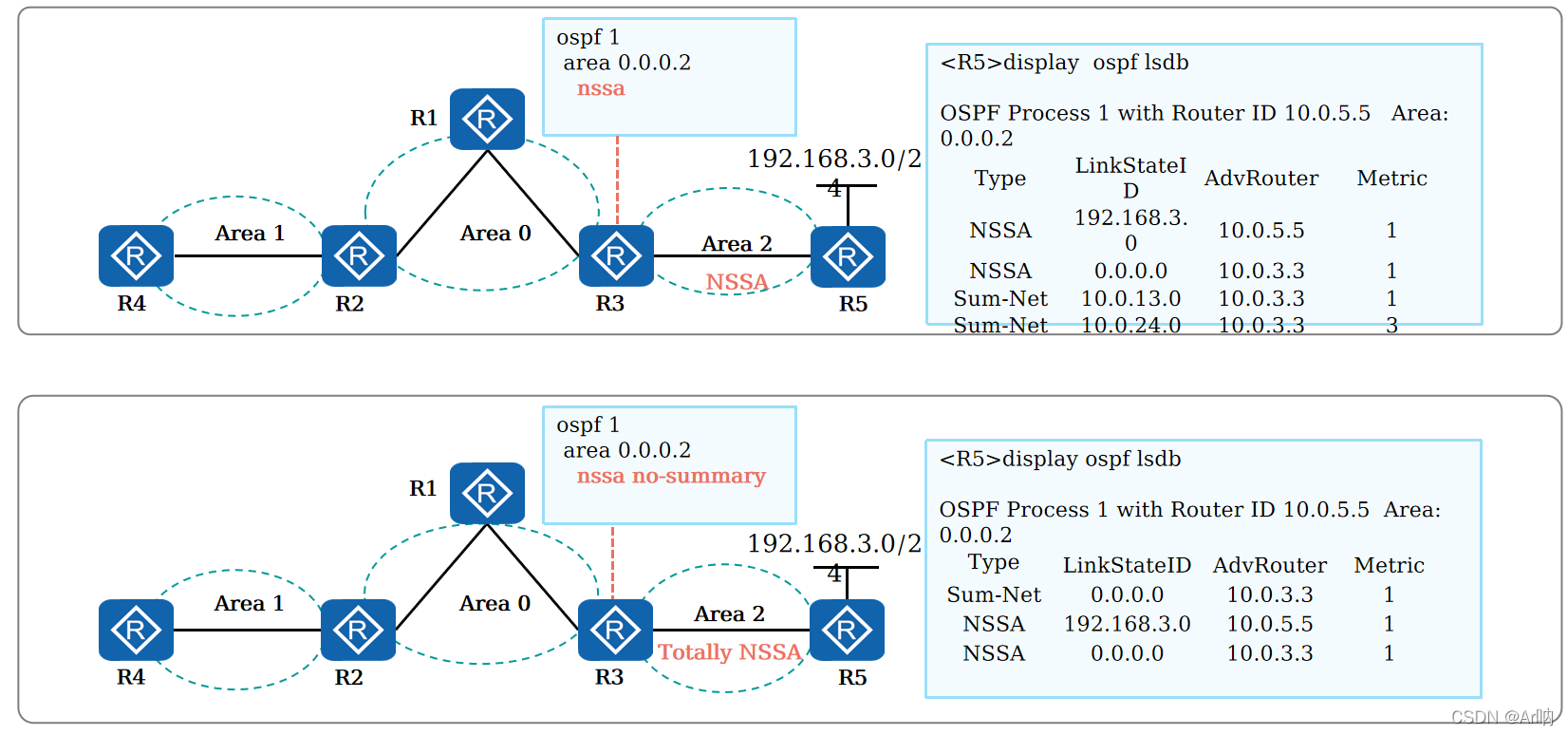

NSSA区域与Totally NSSA区域的LSDB
场景1（将Area 2配置为NSSA区域）：
当R5将外部路由192.168.3.0/24引入NSSA区域时，R5作为ASBR生成7类LSA在Area 2内泛洪；R3生成使用7类LSA描述的缺省路由注入Area 2，Area 2内的路由器依然会收到R3注入的3类LSA，并计算出到达其他区域的区域间路由。
场景2（将Area2配置为Totally NSSA区域）：
Totally NSSA区域和NSSA区域类似，只是Totally NSSA区域的ABR会阻挡3类LSA进入该区域，因此在场景2中，R3不会将区域间路由注入Area 2，故而在R5的LSDB中，仅会看到一条描述缺省路由的3类LSA。

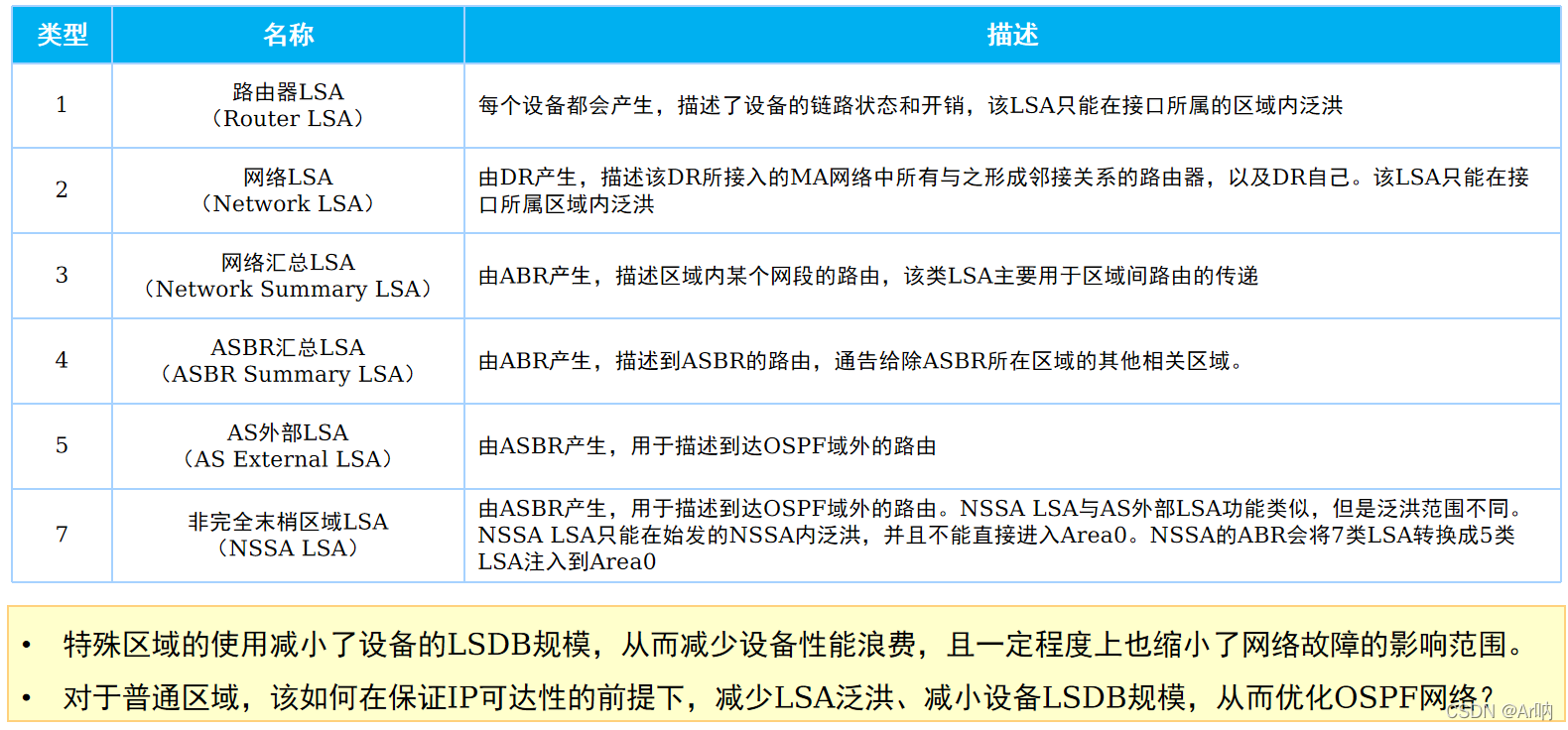

OSPF LSA回顾

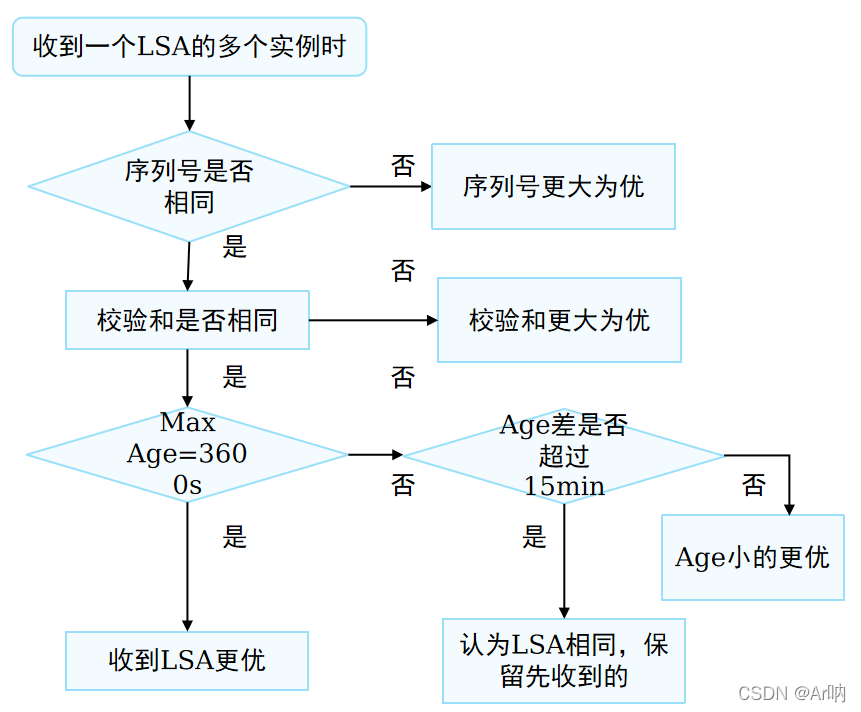

路由器对LSA的处理原则
OSPF通过交互LSA实现链路状态数据库同步，路由器收到LSA后，按照以下原则处理：
如果收到的LSA本地没有，则更新LSDB并泛洪该LSA。
如果本地LSDB已存在该LSA，但是收到的更新，则更新LSDB并泛洪该LSA。
如果收到的LSA和LSDB中相同，则忽略，并终止泛洪。
如果收到的LSA损坏，例如Checksum错误，则不接收该LSA。
3、区域间路由汇总和外部路由汇总

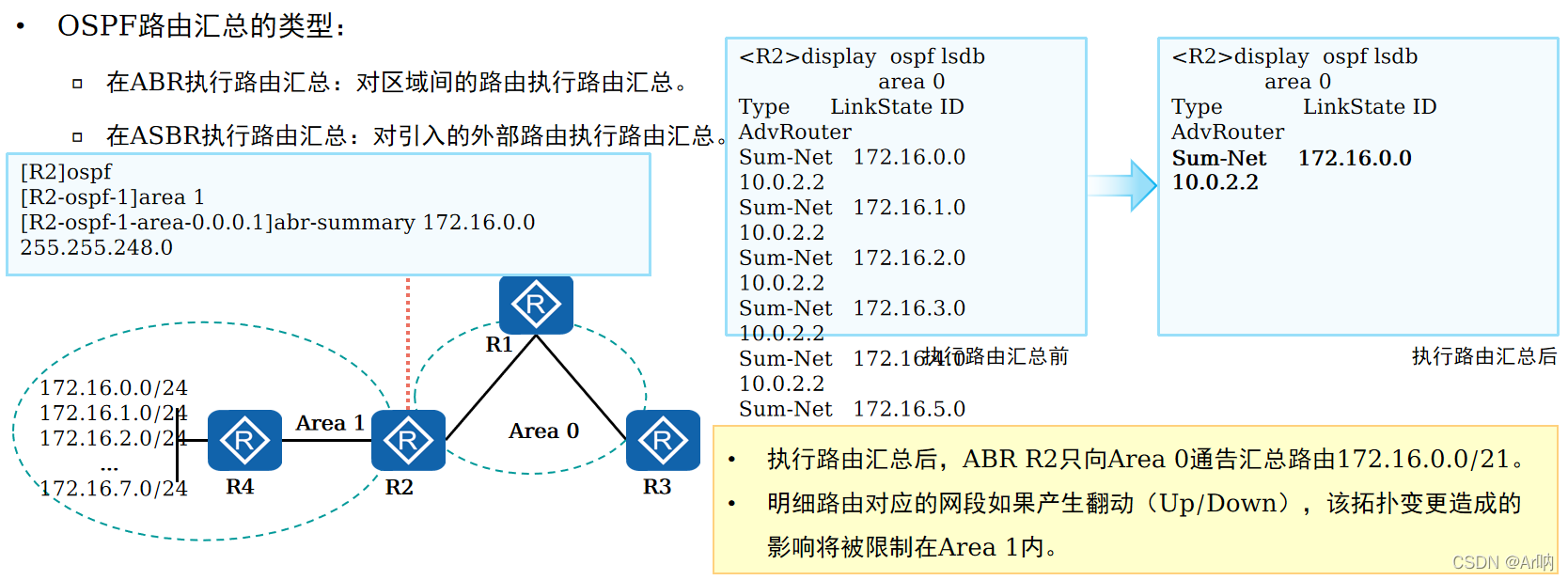

在ABR执行路由汇总
路由汇总又被称为路由聚合，即是将一组前缀相同的路由汇聚成一条路由，从而达到减小路由表规模以及优化设备资源利用率的目的，我们把汇聚之前的这组路由称为精细路由或明细路由，把汇聚之后的这条路由称为汇总路由或聚合路由。
OSPF路由汇总的类型：
在ABR执行路由汇总：对区域间的路由执行路由汇总。
在ASBR执行路由汇总：对引入的外部路由执行路由汇总。

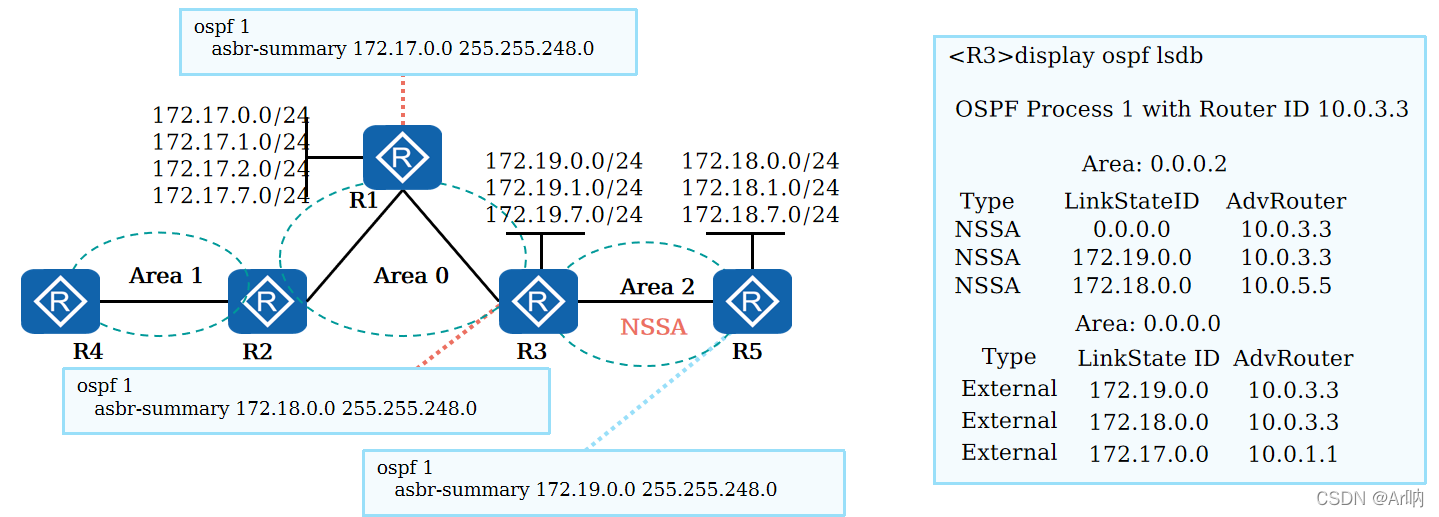

在ASBR执行路由汇总
在ASBR配置路由汇总后，ASBR将对自己所引入的外部路由进行汇总。
NSSA区域的ASBR也可以对引入NSSA区域的外部路由进行汇总。
在NSSA区域中，ABR执行7类LSA转化成5类LSA动作，此时它也是ASBR。若配置路由汇总，则对由7类LSA转化成的5类LSA进行汇总。
R1、R3、R5分别对引入的外部路由执行路由汇总。
4、OSPF协议特性

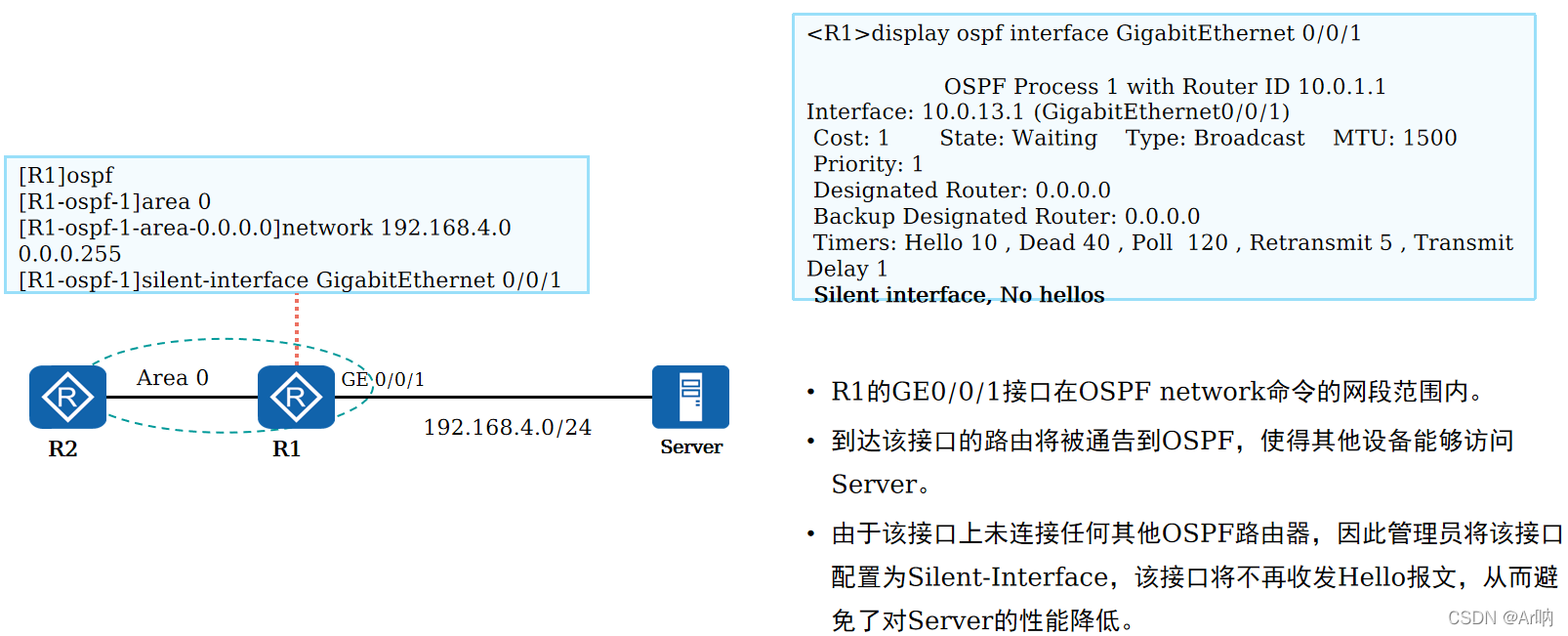

Silent-Interface
通过Silent-Interface的配置，增强OSPF的组网适应能力，减少系统资源的消耗。
Silent-Interface有以下特性：
Silent-Interface不会接收和发送OSPF报文。
Silent-Interface的直连路由仍可以发布出去。

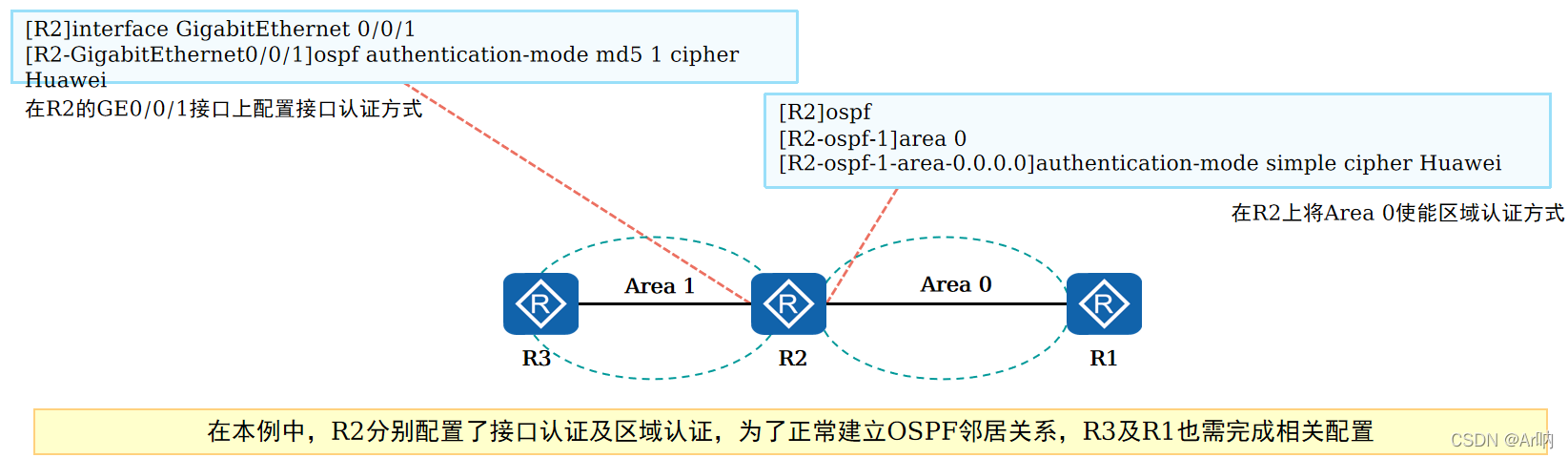

OSPF报文认证
OSPF支持报文认证功能，只有通过认证的OSPF报文才能被接收。
路由器支持两种OSPF报文认证方式，当两种认证方式都存在时，优先使用接口认证方式：
区域认证方式：一个OSPF区域中所有的路由器在该区域下的认证模式和口令必须一致。
接口认证方式：相邻路由器直连接口下的认证模式和口令必须一致。
区域视图下，配置OSPF区域的认证模式：
执行命令authentication-mode simple [ plain plain-text | [ cipher ] cipher-text ]，配置OSPF区域的认证模式。
plain表示明文口令类型。
cipher表示密文口令类型。对于MD5/HMAC-MD5认证模式，当此参数缺省时，默认为cipher类型。
配置接口认证方式：
执行命令ospf authentication-mode simple [ plain plain-text | [ cipher ] cipher-text ]，配置OSPF接口的认证模式。
思考题
1、（多选题）OSPF定义了以下哪几种特殊区域？( ABCD )
A、Stub Area
B、Totally Stub Area
C、Not-So-Stubby Area（NSSA)
D、Totally NSSA
2、（简答题）Stub区域与Totally Stub区域的主要差别是什么？
Stub区域不允许4类和5类LSA进入，但允许3类LSA进入。Totally Stub区域不仅不允许4类和5类LSA进入，同时也不允许3类LSA进入，只允许表示缺省路由的3类LSA进入。
3、（简答题）区域间路由汇总功能在什么路由器上配置？
在ABR上配置。
