Zigbee 专业详解：从协议到排障

1. Zigbee 是什么，适合解决什么问题

Zigbee 是建立在 IEEE 802.15.4 低速无线 PHY/MAC 之上的完整设备网络与应用技术栈：向上增加网络层（NWK）、应用支持子层（APS）、设备管理对象（ZDO）、基础设备行为（BDB）以及 Cluster/Device Type 等应用互操作语义。当前 IEEE 主标准是 2024-12-12 发布的 IEEE 802.15.4-2024；2015 页面已经标为 superseded，不能当作现行版。IEEE 标准中出现的所有 PHY 或后续修订能力也不会自动成为 Zigbee 产品能力。

它的典型价值不是"大带宽"，而是让大量小数据、低占空比设备在本地组成可路由的网络，并用标准 Cluster 表达开关、调光、传感、告警等设备能力。CSA Zigbee FAQ 将低功耗、低数据率、Mesh、跨厂商互操作与本地运行列为核心特征；但互操作仍取决于设备采用的 Device Type、标准 Cluster、可选特性、认证范围和控制平台实现。

常见场景包括照明、传感器、门锁、暖通控制、楼宇自动化、家庭自动化、表计和能源管理。其工程优势与局限应成对理解：

维度	工程价值	边界与代价
本地控制	设备侧 Binding、Group、Scene 可在不经过云端的情况下执行	是否能在互联网、云或网关故障时继续工作，取决于自动化执行位置、父节点和 Router 是否仍在线、厂商实现及密钥/网络管理职责
低功耗	End Device 可关闭射频并轮询父节点，适合电池设备	下行时延、父节点缓存时间、轮询周期、丢失父节点后的恢复与电池寿命互相制约
Mesh 覆盖	稳定 Router 可提供多跳路径与路径修复	Mesh 不等于无单点故障；关键中继、单一父节点、Trust Center、网关业务进程仍可能成为故障点
成熟应用模型	ZCL、Device Type 与认证有助于应用互操作	厂商 Cluster、可选命令、未认证组合和生态白名单会形成兼容边界
小数据效率	面向短控制报文与低占空比遥测	2.4 GHz 标称 PHY 速率不是业务吞吐，不适合音视频、持续大文件或高频无节制上报
系统集成	网关可桥接局域网、云和 Matter	Zigbee 原生不是 IP；需要应用翻译时，网关/Bridge 的数据模型覆盖决定能力是否完整

2. 协议栈、设备模型与一次消息的数据路径

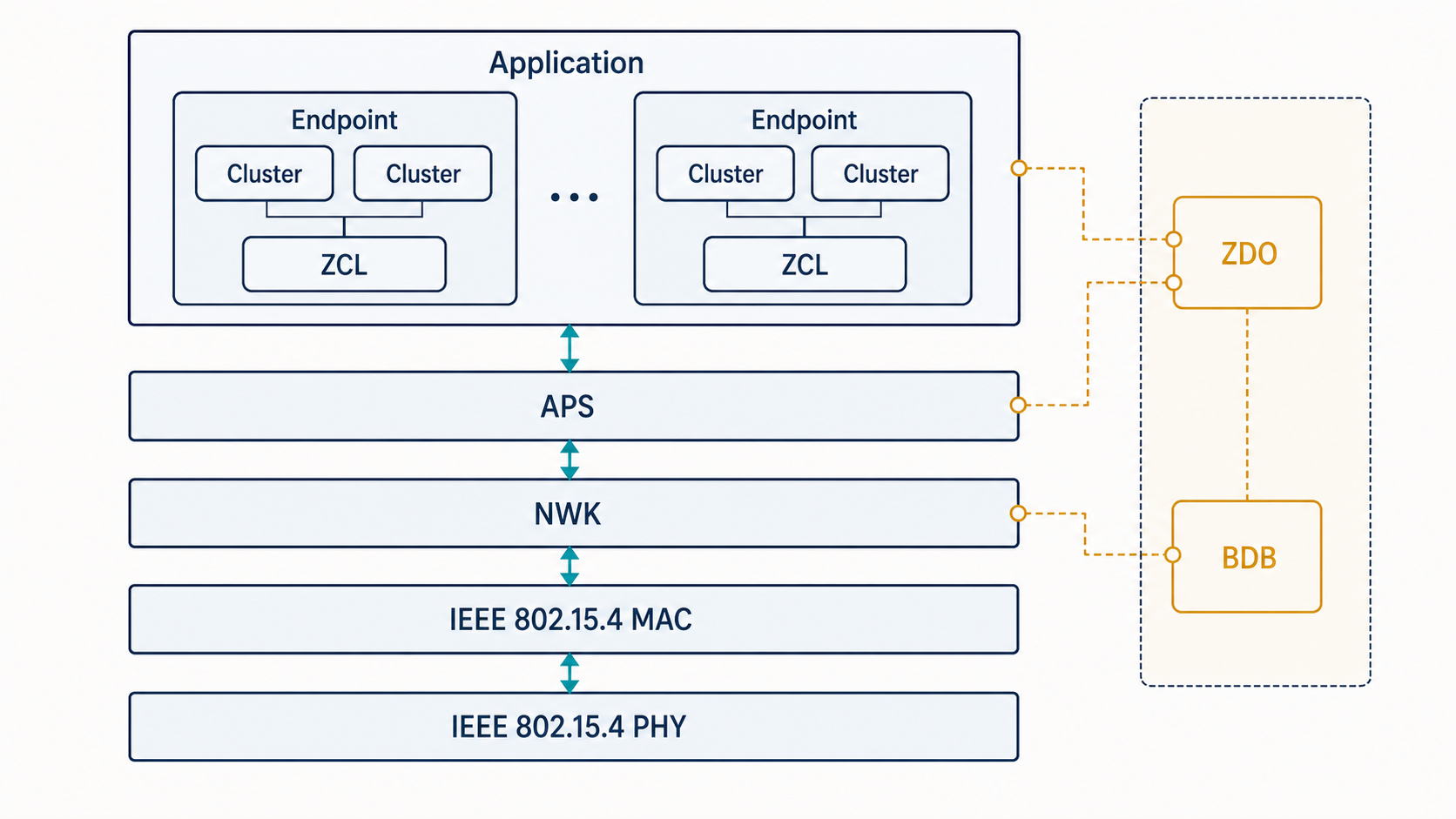

主数据路径与侧向管理职责。ZDO、BDB、ZCL 不能简单画成和 PHY、MAC、NWK、APS 完全同类的传输层

2.1 各层职责

层或对象	职责	不应混淆的边界
IEEE 802.15.4 PHY	频段、信道、调制、收发等物理无线能力	不是 Zigbee 应用协议；实际芯片只实现其声明支持的 PHY
IEEE 802.15.4 MAC	介质访问、帧、确认、关联等链路机制	不负责 Zigbee Device Type 或灯控语义
Zigbee NWK	建网、16 位短地址、加入/离开、邻居和路由、网络级安全	地址位宽不能直接推导可稳定承载的节点数
APS	端点间递送、Binding/Group 支持、应用安全与 Trust Center 相关服务	不是 ZCL 设备语义库
ZDO	位于应用支持体系的设备管理对象，使用 Endpoint 0，负责发现、角色与管理服务	是管理对象，不是与 NWK 并列的"传输层"
BDB	统一组网、发现、入网、配置等基础设备行为	没有普通应用 Endpoint；是行为规范，不是报文承载层
ZCL	定义 Cluster、Attribute、Command 的应用语义与通用交互	标准 Cluster 不保证控制器实现所有可选能力；厂商扩展不自动跨生态互通
Application / Endpoint	一个节点上的具体应用对象和逻辑服务入口	一个物理设备可有多个 Endpoint 和 Device Type

这套分工可由 CSA 公开 Zigbee R23 规范和 NXP 25.09.00 栈层级说明交叉核对；后者是厂商栈文档，用于解释架构，不替代 CSA 规范。

一次典型"开灯"消息从源应用 Endpoint 的 On/Off Cluster 发出，经 ZCL 编码命令，由 APS 选择目标 Endpoint、Binding 或 Group，再由 NWK 选路，经 802.15.4 MAC/PHY 发射。接收端按相反方向解封装并交给目标 Cluster Server。逐跳 MAC/NWK 确认、APS ACK、应用响应是不同层次；是否启用、超时和重试策略会共同影响可靠性、时延和拥塞。

2.2 Endpoint、Cluster、Attribute 与 Command

Endpoint 是设备内的逻辑服务入口；设备类型描述该入口"是什么"。Cluster 把一组相关 Attribute（状态或配置）和 Command（操作）组织起来，并区分 Client/Server 方向。例如墙壁开关通常以 On/Off Client 发出命令，灯以 On/Off Server 执行并维护状态。NXP 的 Cluster/Attribute 说明展示了这种方向性。

兼容性判断至少要核对：Device Type、Endpoint、Cluster ID、Client/Server 方向、必选/可选 Attribute 和 Command、数据类型、报告配置，以及是否使用厂商 Cluster。仅看到"Zigbee"标识或相同品类名称，不足以证明全部功能互通；最终产品仍应查询 CSA 认证产品目录的认证项目、版本和型号。

2.3 Binding、Group 与 Scene

三者解决的问题不同，但可以组合：

机制	保存/寻址含义	典型用途	主要限制
Binding	源设备把"源 Endpoint + Cluster"映射到目标 Endpoint 或 Group；发送时可不显式指定目标	开关直控灯、传感器触发执行器	绑定表在设备端，容量、持久化、管理接口和跨厂商支持取决于实现；参考 NXP Binding
Group	多个设备的本地 Group 表把 Endpoint 加入同一 16 位 Group ID，组播按成员交付	一次控制一组灯	通常没有逐个目的端确认；成员表容量和失败反馈有限；参考 NXP Groups Cluster
Scene	以 Group ID + Scene ID 保存一组 Cluster Attribute 状态并召回	一键恢复亮度、色温、开关组合	可保存属性和场景数量由设备实现决定；参考 NXP Scenes Cluster

设备侧 Binding/Group/Scene 能减少网关逐设备下发，并可能在云不可用时保留本地控制；前提是命令源、目标、父节点和必要 Router 仍在线，相关表项已正确配置。不能据此承诺"网关断电后所有自动化仍可用"。

2.4 常见规范与功能不是同一层级

名称	正确定位	工程检查点
OTA Upgrade	ZCL 应用 Cluster/配套传输流程，用于发现服务器、查询与分块下载镜像	OTA Cluster 不等于签名验证、安全启动或回滚保护；这些需单独核验 Bootloader/产品实现。NXP OTA Cluster、Silicon Labs OTA 安全选项
Green Power	Zigbee PRO 的低功耗/能量采集功能及相关代理、汇聚机制	当前公开目录列出 1.1.2；是否"无电池"取决于设备能量来源与负载，不能泛化。CSA Green Power
Zigbee Direct	可选功能，借助 Bluetooth LE 让手机等设备对 Zigbee 网络进行入网和控制	需要相应双模能力与实现；不是把 Zigbee Mesh 改成 BLE Mesh。CSA Zigbee Direct
Smart Energy	面向表计、价格、需求响应和能源控制的特定应用规范	不是一般家居 ZCL 的同义词；当前公开目录列出 1.4a。CSA Smart Energy

3. 物理形态不等于逻辑角色

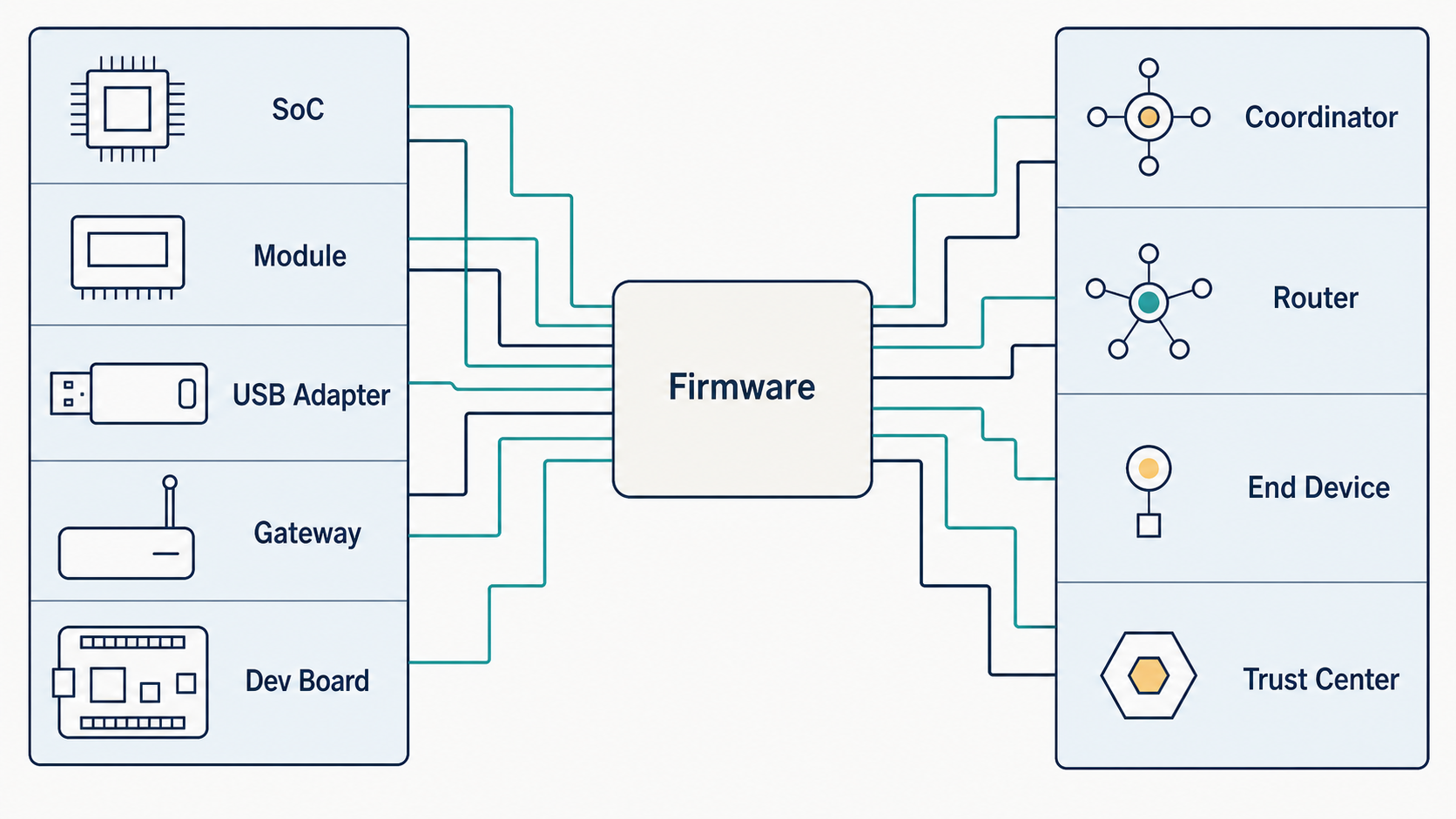

硬件形态与角色是两个分类轴；角色由固件、协议栈配置和系统架构共同决定

3.1 常见物理形态

形态	典型组成和接口	用途与量产关注点
SoC	MCU、802.15.4 射频、内存和外设集成于单芯片	成本和尺寸可控；需要自行完成 RF、天线、匹配、法规、协议栈和生产测试设计
无线模组	SoC 加晶振、匹配、天线或天线接口，部分带屏蔽	缩短 RF 设计周期；仍要核对区域法规、天线限制、固件版本、存储与最终产品认证范围
USB 协调器/适配器	Zigbee SoC/模组加 USB-UART、USB 原生接口或协处理器协议	常作为主机的网络协处理器；主机进程、串口协议、固件和备份方案决定可靠性，不是"插上就天然安全"
网关/Hub	Zigbee 射频、主处理器、存储、电源、以太网/Wi‑Fi，有时含安全元件	常承载 Coordinator、Trust Center、自动化和云桥接；要设计掉电恢复、数据库/密钥备份、升级和进程监控
开发板	SoC/模组、调试器、扩展引脚和测量点	适合抓包、功能验证和原型；供电、天线、外壳和认证状态通常不能直接代表量产产品

使用"预认证模组"只能减少部分射频/平台工作，不能自动使最终产品成为 Zigbee 认证产品。CSA 将 Compliant Platform 与最终 End Product 的认证分开描述，产品仍需按实际硬件、固件和声明能力验证，见 CSA 认证说明与认证转移计划。

3.2 Zigbee 逻辑角色

Zigbee NWK 节点类型只有 Coordinator、Router、End Device；Trust Center 是安全职责，不是第四种 NWK 节点类型。Silicon Labs 9.0.2 节点类型文档对职责的厂商实现说明如下：

Coordinator ：每个 PAN 一个，选择网络参数并建网，短地址为 0x0000；建网后也可参与路由。它的唯一性不等于承载它的物理网关永远不能更换。
Router：参与转发，维护邻居/路由信息并可成为子设备父节点；工程上通常要求持续供电。
End Device：叶节点，不转发他人报文；可常开，也可休眠。休眠终端只通过父节点收发。
Trust Center：在集中式安全模型中负责认证、密钥策略和 Network Key 分发；通常与 Coordinator 同设备，但这不是"网关"一词的标准定义。

"网关"是系统产品角色，不是 Zigbee NWK 角色；它可以承载 Coordinator/Trust Center，也可以只做上层桥接。市电供电也不会自动把设备变成 Router：固件、栈配置、认证能力和厂商策略才决定角色。

4. 建网、拓扑、路由与消息传递

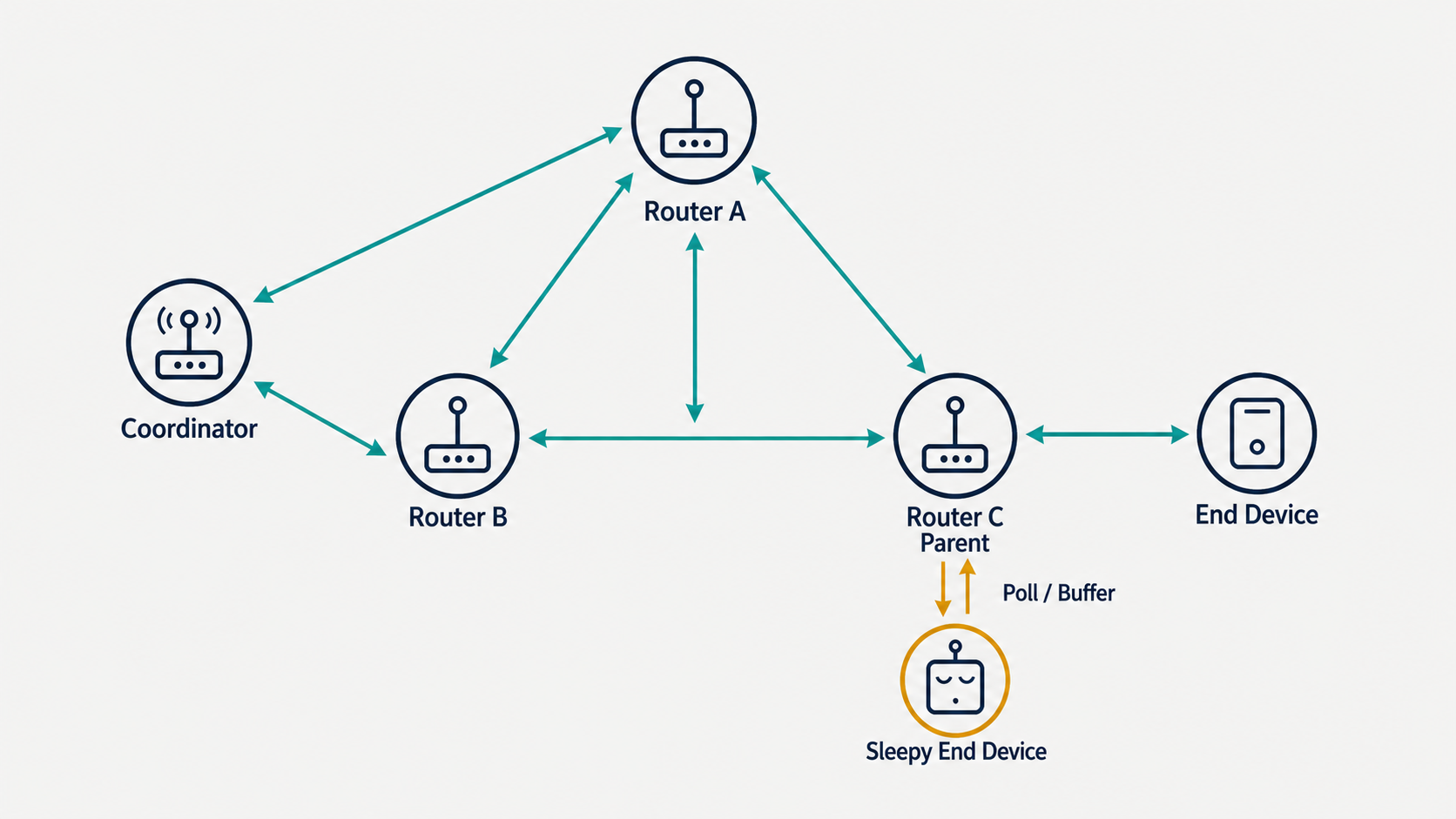

Router 形成转发骨干；End Device 始终是叶节点，休眠终端通过轮询父节点取得缓存下行消息

4.1 从建网到离网

Coordinator 在允许的信道上扫描，选择信道、16 位 PAN ID 和 64 位 Extended PAN ID，建立网络并设置安全策略；PAN 标识字段宽度不等于网络容量。设备扫描可加入网络，经 Coordinator 或 Router 完成关联与安全认证，不能经 End Device 加入。Silicon Labs 网络活动文档说明了 form、join、rejoin、leave 的典型栈流程。

设备加入后获得 16 位 NWK 短地址，同时保留 64 位 IEEE 地址作为持久身份之一。邻居关系描述可直接通信的节点；父子关系用于 Router/Coordinator 管理子设备，尤其是休眠终端。设备失去父节点、错过 Network Key/信道/PAN 更新或重启恢复时，可能执行 rejoin；离网可由设备主动发起或由管理方请求。短地址可能在重新加入后变化，应用数据库不应把它当永久资产标识。

4.2 星形、树形与 Mesh 的边界

星形强调终端围绕中心的一跳连接；树形强调父子层级；Mesh 强调 Router 之间可形成多条转发路径。实际 Zigbee PRO 网络可以同时有父子关系和 Mesh 路由，不能把拓扑图当作静态布线。End Device 无论画在何处都不参与路由。

单播通常在没有有效路径时发起按需发现，建立路由表项；链路失效会产生路由错误并触发修复。广播由 Router 扩散，代价高且受广播事务表、退避和重复抑制约束；Group 是受接收端成员表过滤的有限广播，通常没有逐目的端确认。Silicon Labs 路由概念是厂商栈层面的公开说明。

对于大量设备向网关汇聚的流量，集中器可发送 many-to-one route request；设备上行携带 Route Record，集中器据此构造反向 Source Route。它优化"多到一/一到多"的集中器通信，不取代普通设备间路由，也不意味着集中器必须是 Coordinator。Silicon Labs many-to-one/source routing 给出了该机制的实现流程。

4.3 休眠终端和父节点缓存

休眠 End Device 关闭无线电节能；父 Router/Coordinator 缓存间接下行消息，终端醒来后发送 MAC Data Request 轮询。轮询越频繁，交互更及时但耗电和空中负载增加；轮询过慢，则可能超过父节点消息缓存或子设备保留条件。Silicon Labs End Device/Polling 中的具体秒数是其栈默认值，不是所有 Zigbee 产品的标准常数。

4.4 网关或 Coordinator 离线时会发生什么

应分层判断：

若仅互联网或云服务中断，Zigbee 射频网络、网关本地进程和设备侧 Binding/Group/Scene 都可能继续工作。
若网关应用进程故障而无线协处理器仍运行，路由可能存在，但自动化、Bridge、日志和控制 API 可能停止。
若承载 Coordinator/Trust Center 的设备断电，现有 Router 间转发和部分设备侧控制可能继续，但入网、授权、密钥/网络管理、网关侧自动化通常受影响；若它还是关键父节点或中继，其子设备也会失联。
若 Zigbee 射频本身受干扰、Router 骨干断裂或密钥/帧计数状态不一致，即使互联网正常，设备控制仍会异常。

这些是由角色分配和执行位置推导出的条件化结论，不是对任意厂商产品的保证。

5. 射频、性能、容量与参数分层

5.1 频段和信道

传统主力 2.4 GHz Zigbee 使用 16 个信道（11--26），中心频率 2405--2480 MHz、相邻中心 5 MHz，标称 PHY 速率 250 kbit/s；这是原始物理层速率，不是应用有效吞吐。CSA FAQ 给出信道数和 PHY 速率，Silicon Labs 网络活动文档给出中心频率范围。

Zigbee 4.0/Suzi 增加面向欧洲 800 MHz 和北美 900 MHz 的区域化 Sub‑GHz PHY 支持；它是可选能力，受芯片射频、固件、区域法规、认证与两端支持限制，不能把 IEEE 802.15.4 中所有 Sub‑GHz 模式归给任意 Zigbee 产品。CSA Zigbee 4.0/Suzi 公告在 2025-11-18 表示认证计划于 2026 年上半年开放；截至本文核查日，Suzi 官方页已出现 "Get Certified" 入口，但公开页面没有给出独立计划的明确开放日期或可核实的获证产品清单。因此可以说"品牌、技术与认证入口已发布"，不能编造开放日或产品数量。Suzi 复用 Zigbee 网络层也不代表仅有 2.4 GHz 射频的旧设备能与 Sub‑GHz 节点直接空口通信；跨频工作仍需要相应多 PHY 节点或桥接架构。

5.2 2.4 GHz 共存与射频布局

Wi‑Fi、Bluetooth LE 和 Zigbee 可以在同一 2.4 GHz ISM 频段运行，但相邻或重叠频率、较高功率/占空比、天线距离不足和接收机阻塞都会提高丢包与重试。部署时应先扫描现场在不同时段的能量与 Wi‑Fi 信道占用，再结合 Zigbee 设备实际支持的信道选择频率间隔较大的组合；不要套用一张静态"最佳信道表"而忽略 40/80 MHz Wi‑Fi、邻网和当地配置。Silicon Labs 共存基础将频率分离、空间/天线隔离、方向与协调机制作为条件化工程手段。

天线靠近金属、电池、地平面开口、线缆和外壳会改变效率与谐振；量产必须在最终外壳、姿态、供电和安装位置验证，而不是只看裸板 RSSI。某些 USB 3.x 设备、端口和线缆还可能在 2.4 GHz 产生宽带噪声；USB-IF 的 USB 3.0 射频干扰白皮书支持"可能干扰"的条件化表述，不能据此断言所有 USB 3.x 都会干扰。

发射功率更高不必然改善双向链路：对端功率、接收灵敏度、法规 EIRP、天线增益、邻道干扰和电池预算共同限制结果。墙体、楼板、金属柜、人体、水体、设备高度与方向都需在现场验证，因此本文不给无条件"一跳多少米"。

5.3 容量不是一个节点数

16 位短地址是地址字段，不等于可稳定运行 65,536 台设备。实际容量由至少这些资源共同决定：芯片 RAM/Flash、子设备表、邻居表、路由表、Binding/Group/Scene 表、源路由表、父节点缓存、广播事务表、允许的网络深度/跳数、报文大小、确认与重试、上报周期、同时入网数量、OTA 流量和应用可接受时延。

广播、频繁属性报告和同步重试会把"节点多"问题转化为空中占用与排队问题。应先建立流量模型：每类设备的载荷、周期、突发、目的端、确认层次、最大重试和 OTA 窗口，再在目标芯片、固件、信道、建筑和干扰环境中逐步扩容。

5.4 关键数字的分类

数字或参数	分类	可以得出的结论	不能推出的结论
2.4 GHz 16 信道、11--26	标准/联盟公开 PHY 选择范围	传统 2.4 GHz Zigbee 的信道集合	每个地区、芯片或产品都开放全部信道
250 kbit/s	标称 PHY 速率	无线物理层原始比特率	应用吞吐恒为 250 kbit/s，或可持续传大文件
16 位短地址、64 位 IEEE 地址	协议字段宽度	区分网络内短地址和长期 IEEE 身份	网络可稳定承载 65,536 台设备
128 位 Network/Link Key	协议安全参数	Zigbee 密钥长度和 AES 体系	产品已具安全启动、防拆、安全存储或无密钥泄露风险
32 位 Frame Counter	协议/栈安全参数	接收端可拒绝旧计数以辅助防重放	计数同步、备份和恢复在所有产品中无误
邻居、路由、Binding、Group、Scene、子设备表大小	芯片能力/厂商栈限制	决定特定固件可维护的状态量	可跨芯片套用统一表项数
RSSI、LQI、路径代价阈值	厂商实现/测量定义	在同一平台、同一固件和校准条件下比较趋势	存在跨平台通用"好/坏"阈值
现场吞吐、时延、丢包率	特定环境实测	在完整测试条件下评价该部署	泛化为 Zigbee 标准保证

若要发布有效吞吐或实测数字，必须同时记录载荷大小、MAC/APS/应用确认、跳数、重试、设备与芯片、固件和表配置、信道、距离、天线/外壳、干扰、样本量、时间窗与测量方法。条件不全时，数字只能留在内部实验记录，不能写成通用指标。

6. 安全模型、入网与生命周期

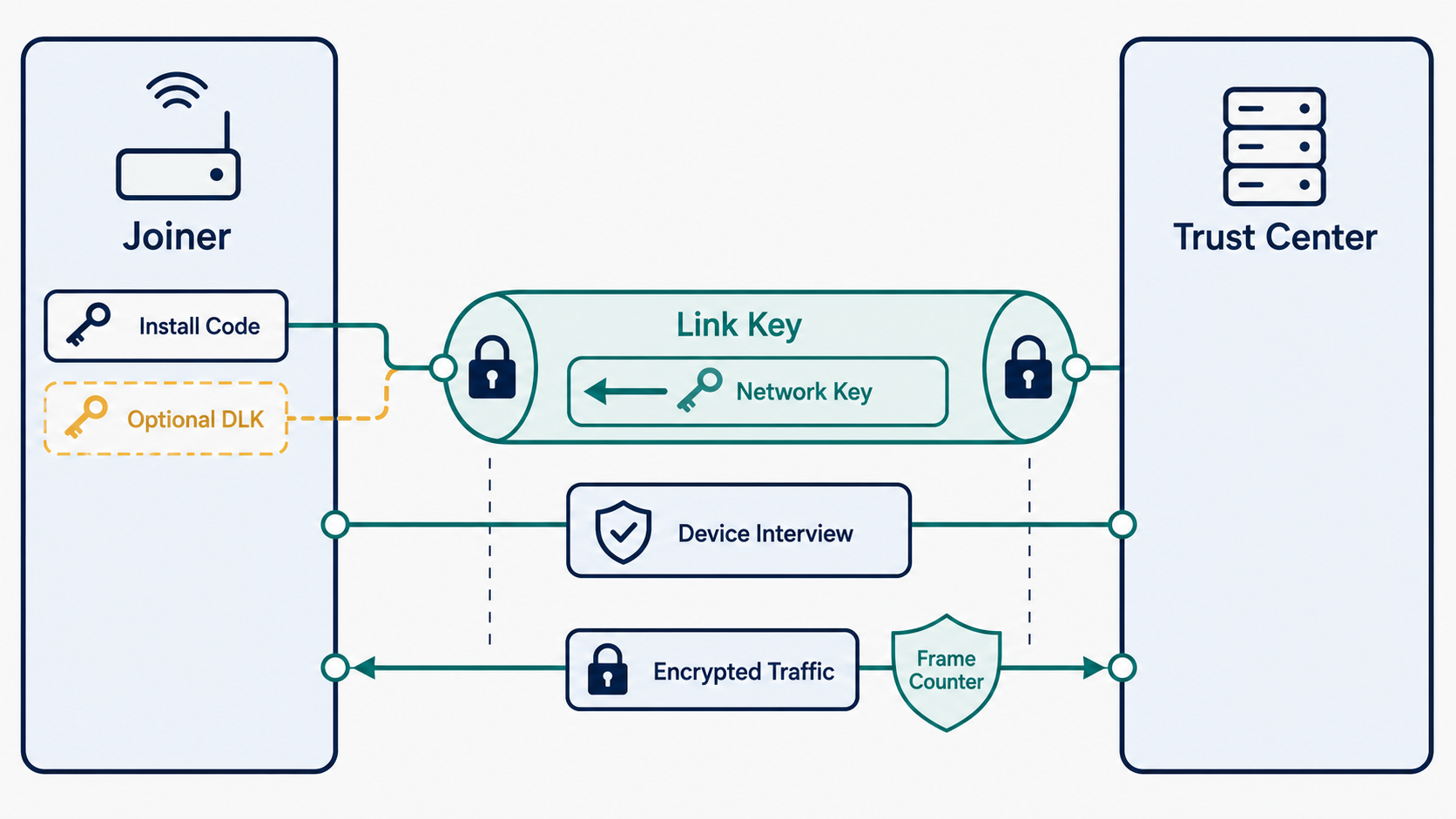

Install Code 或可选 DLK 用于形成设备专属 Link Key；Network Key 应在受保护关系内交付。图示是机制关系，具体启用条件由版本和安全策略决定

6.1 密钥与职责

Zigbee 密钥长度为 128 位。共享 Network Key 保护 NWK 流量并在 Router 逐跳处理；APS Link Key 可为两个应用实体提供端到端保护。32 位 Frame Counter 随受保护帧递增，接收端拒绝旧值以抵御重放。Silicon Labs 安全概念是当前厂商栈对这些机制的公开说明。AES-128 只说明密码原语/密钥长度，不能替代安全启动、可信升级、物理防护和密钥安全存储。

在集中式模型中，Coordinator 通常承担 Trust Center，负责设备认证、Network Key 分发和策略；分布式模型没有单一中心 Trust Center，由父 Router 按分布式规则认证。两种模型的风险、迁移和运维流程不同。NXP Network Security 对该栈的两种模型有明确区分。

Install Code 是通过二维码、标签或生产系统等无线协议之外的可信渠道预置的设备凭据，用于派生设备唯一 Link Key。若使用公开的初始全局密钥完成入网，会出现可被旁路监听者利用的风险窗口；产品应限制 Permit Join 时间、采用每设备凭据并尽快建立唯一密钥，而不是把全局密钥当长期重连凭据。Silicon Labs Standard Security 给出了 Install Code、全局初始密钥和 Dynamic Link Key 的实现说明。

6.2 安全演进和启用边界

机制	官方演进位置	作用	启用边界
Install Code/唯一 Link Key	Zigbee 3.0 安全实践	用带外凭据降低通用入网密钥暴露	设备需有凭据，Trust Center 策略需实际使用并保护生产数据
Dynamic Link Key（DLK）	Zigbee PRO 2023/R23，4.0 延续	通过 ECDH 建立设备专属密钥	可选；双方栈、策略和互操作组合需支持
Device Interview	PRO 2023/R23，4.0 延续	入网后核验设备信息，发现可疑行为	可选；核验范围与处置策略由实现配置
Trust Center Swap Out	PRO 2023/R23，4.0 延续	支持 Trust Center 更换/迁移	需预先设计凭据、状态、备份和兼容流程，不能等故障后临时假设可迁移
Restricted Mode	Core R23 已定义，4.0 公告继续列为安全能力	由 Trust Center 策略收紧特定 ZDO 命令来源和 APS 保护要求	是否开启由策略选择；一旦开启，适用报文处理必须按规范执行
Secured Channel	Zigbee 4.0 公告中的安全能力名称	公告将其描述为保护敏感交互的机制	公开 R23/R23.2 正文中未核到同名独立条目；只能按公告层级陈述，不能声称每台设备强制实现一个独立功能块
APS Frame Counter Verification / Advanced Synchronization	R23 已强化 APS 帧计数器验证，4.0 公告以 Advanced Frame Counter Synchronization 描述继续增强	防止旧计数帧被接受，并改善计数同步/恢复	R23 的验证支持与某网络是否使用高级同步流程要分开；升级、迁移和回滚仍须保持状态一致

PRO 2023 的安全增强见 CSA 2023 公告，4.0 的安全整合与宣传范围见 CSA 2025-11-18 公告。Zigbee 4.0 并非一次性新造所有机制：多项能力源自 Core R23/PRO 2023，且"实现必须支持""由策略选择启用""公告列出的可选能力"是不同强制性层级。新版本发布更不代表存量设备已经实现或启用这些功能。

6.3 可执行的安全基线

生产阶段为每台设备生成、封装和受控交付 Install Code/唯一凭据；禁止在仓库、日志和工单中明文扩散。
Permit Join 默认关闭，只在明确区域、短时间、有人观察的窗口开启；记录发起者、时间、加入设备和失败原因。
优先采用唯一 Link Key/DLK；评估是否禁用或严格限制公开全局初始密钥路径。
备份 Coordinator/Trust Center 所需的网络参数、密钥和数据库，备份加密且做恢复演练；迁移前验证 Swap Out 或厂商支持流程。
制定 Network Key 轮换、设备撤销、遗失设备处置和 Frame Counter 状态恢复规则；不得通过复用旧快照让计数回退。
日志、抓包和支持包对 PAN/Extended PAN、EUI-64、Install Code、Network/Link Key 脱敏；解密抓包单独授权、最短保留。
OTA 采用灰度、镜像签名验证、兼容检查、安全启动和回滚保护；逐项核对 Bootloader，而不是用"支持 OTA Cluster"代替。
管理 API、网关进程、云凭据和桥接账户实行最小权限；Zigbee 加密不能保护被攻陷的上层网关。

7. 工程部署与运维

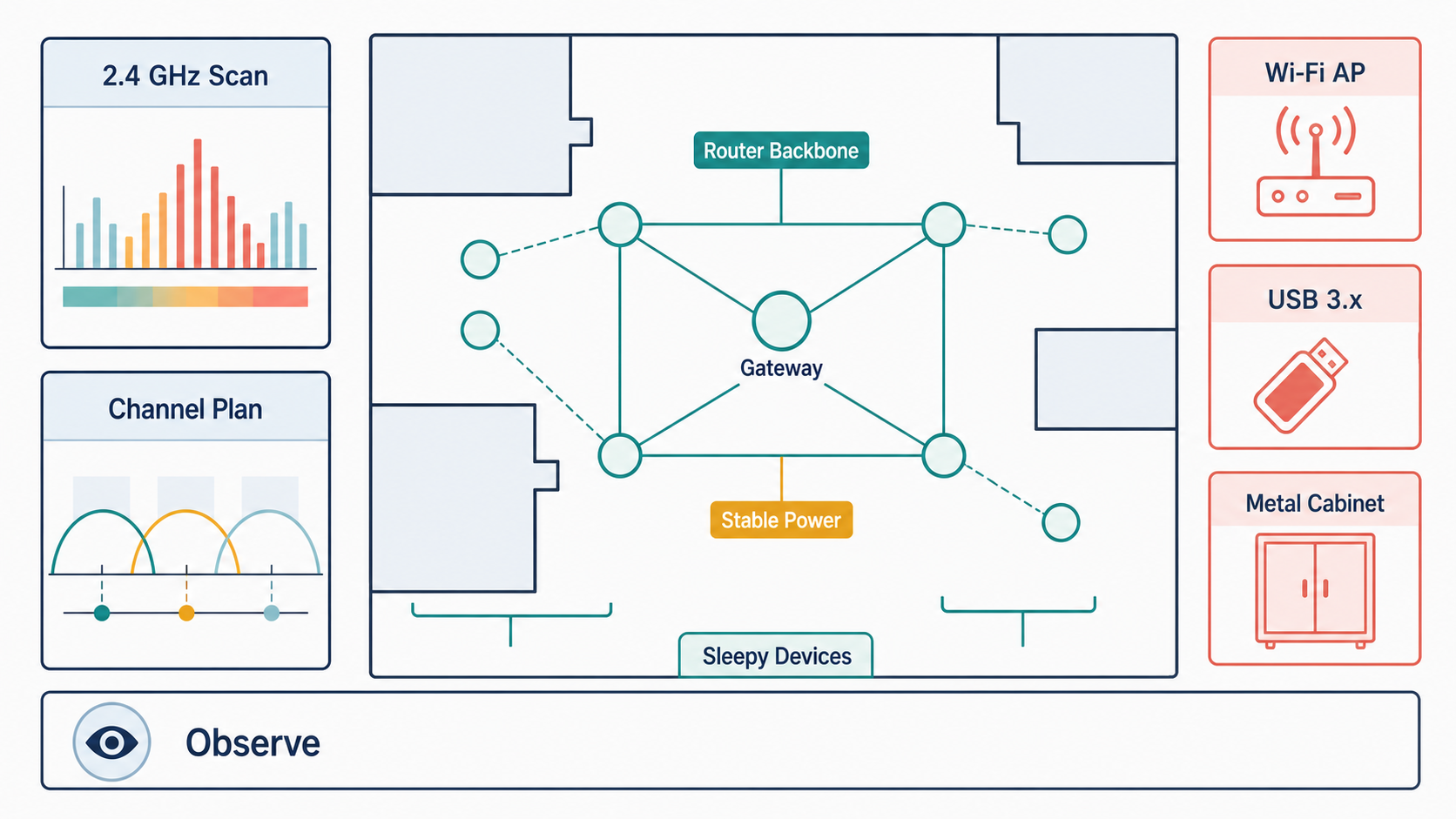

先扫描和规划，再以稳定供电 Router 构建骨干；网关与 Wi‑Fi AP、USB 3.x、金属柜等风险源保持经验证的空间隔离，最后观察而非一次性交付

7.1 从勘测到交付的流程

资产和需求建模：按区域列出设备类型、供电、休眠、上报/控制频率、载荷、确认、OTA 大小、可接受时延和关键链路。
现场勘测：在业务高峰与低谷扫描 2.4 GHz；记录 Wi‑Fi 信道宽度、邻网、BLE 活动、噪声底、金属/墙体、USB 3.x 和网关候选位置。
信道规划：在法规、设备支持和 Wi‑Fi 实际占用范围内选择 Zigbee 信道；保存选择依据和变更回退方案。
定位网关与天线：放在开放、稳定供电、可维护的位置；远离金属柜、地面、强 Wi‑Fi/USB 3.x 源，并用最终外壳和线缆复测。
先建 Router 骨干：使用持续供电、固件明确支持路由且在目标生态验证过的设备；先覆盖走廊、楼层转换和障碍两侧，再加入电池终端。
规划休眠父节点：核对每个 Router 的子设备/休眠子设备容量、缓存和老化配置；避免让大量休眠终端依赖单一不稳定父节点。
做容量和流量预算：把周期上报、事件突发、广播、重试、Group、路由发现、健康检查和 OTA 放进同一空中预算。
分批入网：短时开启 Permit Join，按区域/批次加入并核对 IEEE 地址、父节点、设备类型、Cluster 和固件；不要同时让全场设备争抢加入。
观察与调优：至少跨越典型业务周期观察重试、路由修复、父节点变化、离线、报告量、网关 CPU/内存和频谱；一次成功控制不是验收。
交付监控：保存脱敏拓扑基线、版本清单、信道和 Network Update ID、备份恢复步骤、告警阈值的"平台定义"及变更记录。

不要把智能灯当作唯一骨干：墙壁开关切断灯电源会同时移除 Router。劣质或兼容性差的 Router、频繁移动的设备、金属柜内网关也会造成路径震荡。任何"某设备会路由"的判断都应通过产品文档、认证范围和现场抓包/路由表验证，而不是仅凭市电供电推断。

7.2 流量、功耗与拥塞

Attribute Reporting 应按业务变化阈值、最小/最大间隔和异常事件设计；所有设备固定周期同步上报会形成脉冲拥塞。能用 Group 的同步控制不要由网关逐台串行发送，但要接受缺少逐设备确认并用后续状态核验。Binding/Scene 可减少网关流量，也要管理设备端表容量和一致性。

重试提升偶发碰撞下的成功率，却增加时延、功耗和竞争；应用层、APS、NWK/MAC 若叠加无界重试，会放大故障。为控制、告警、遥测、发现和 OTA 分别设置速率限制、优先级、抖动和退避；广播只用于确有必要的发现/管理，避免高频全网健康轮询。

7.3 OTA 与版本管理

维护"硬件修订---Bootloader---栈---应用---区域---镜像"的兼容矩阵。先对实验组验证签名、镜像匹配、下载中断、掉电、空间不足、计数状态和回滚，再按小批次灰度；限制并发与速率，避开业务高峰，保持 Router 稳定供电。失败设备应能继续运行旧镜像或进入可恢复状态，不能把量产恢复建立在物理拆机才可完成的假设上。

7.4 四种"断网"分别监控

故障层	仍可能正常	直接受影响	建议探针
互联网中断	Zigbee 射频、本地 Binding/Group/Scene、网关本地自动化	云 API、远程控制、云端规则	WAN 连通、DNS/TLS、云队列；同时保留本地控制探针
云服务中断	LAN、Zigbee、本地网关逻辑	云登录、跨站点服务、云规则	云状态与本地 API 分开告警
网关进程/主机故障	部分 Router 间转发和设备侧控制	网关自动化、Bridge、日志、协调管理；主机断电还可能移除 Coordinator/父节点	进程心跳、串口/NCP、CPU/内存、数据库、射频心跳分层监控
Zigbee 射频网络故障	互联网和云可能正常	设备加入、路由、控制和遥测	信道能量、抓包、重试、路由修复、父子/邻居表、逐区探针

8. 版本演进：品牌代际、核心栈与组件修订要分开

阶段	理解当前生态所需的含义	兼容与部署边界
早期 Zigbee（2004 起）	2004 年批准首个 Zigbee 规范；早期按应用 Profile 发展	历史入口用于理解术语来源，不代表当前认证基线；公开 R23 规范的文档历史记录了 2004-12-14 的初版批准
Zigbee PRO	形成面向可扩展 Mesh 的核心网络能力，后续版本持续演进	"PRO"描述栈/网络能力，不等于某一应用 Profile 已互通
Zigbee 3.0（2015 批准）	把此前分散的应用 Profile 统一到共同认证和应用库体系，是当前大量存量家居/楼宇设备的生态基础	存量实现、可选 Cluster 和厂商扩展仍有差异；CSA 3.0 批准公告发布于 2015-12-16
Zigbee PRO 2023 / Core R23 系列	2023-04-12 发布的栈级增强，加入 DLK、Device Interview、Trust Center Swap Out、改进父节点选择，并扩展区域 Sub‑GHz 与 Direct 能力	是对底层栈和可选能力的演进，不等于所有 Zigbee 3.0 存量设备自动具备；见 CSA PRO 2023 公告
Zigbee 4.0（2025-11-18）	新发布/技术代际，整合安全、可靠性、Zigbee Direct、Batch Commissioning、睡眠设备改进和 Suzi 等可选能力	发布不等于所有在售产品升级；应按产品证书、组件版本和可选功能逐项核对；见 CSA Zigbee 4.0 公告

Zigbee 4.0 的发布名称与组件修订应这样拆开：

组件	4.0 映射与公开日期	在体系中的位置
Zigbee Core R23.2	4.0 核心栈；官方 PDF 封面为 2025-11-10，Core R23.2 PDF	NWK、APS、ZDO 与安全/路由等核心机制
Base Device Behavior 3.1	2025-11-10，BDB 3.1 PDF	组网、发现、入网和配置的基础设备行为
Zigbee Cluster Library R8	原修订发布于 2019-12；2026 官方解读明确纳入 4.0，ZCL R8 PDF	标准 Cluster、Attribute 与 Command 语义
Device Type Library v1.0	2025-11-10；对外产品版本 v1.0，PDF 内部 Document Revision 2，DTL PDF	基于 ZCL R8 的设备类型定义，不替代 ZCL
Zigbee Direct v1.1	2024-10-16，Direct v1.1 PDF	可选的 BLE 辅助入网/控制功能，不代表所有 4.0 设备带 BLE

CSA 2026-05-20 的 Zigbee 4.0 解读页面明确给出 R23.2、BDB 3.1、ZCL 8 的映射；发布稿补充 DTL 1.0 和 Direct 1.1。CSA 规范下载目录同时列出这些版本，但通过目录表单下载需要姓名、公司、邮箱和许可同意；本文没有代填身份信息，只引用公开目录、公告和 CSA 直接 PDF。

Zigbee 3.0 也不能写成"已经废止"。截至 2026-07-16，CSA 产品库同时提供 Zigbee 3.0 与 Zigbee 4.0 Program Type，并可查到 2026 年新发的 TI Zigbee 3.0 平台证书和 TridentIoT Zigbee 4.0 平台证书。这只证明两个认证范围仍有实际记录，不能外推为所有新品采用 4.0，或平台证书自动覆盖最终产品。

所谓"向后兼容"应理解为官方设计目标与特定组合的互操作可能性，不是全功能保证。旧设备不会获得新安全机制；新平台若关闭旧入网方式、缺少旧 Cluster/厂商扩展或采用不同生态策略，也可能需要兼容模式或 Bridge。采购时以最终产品证书、固件版本和已验证功能矩阵为准，而非只看"4.0/3.0"标签。

9. 固定对象的选型对比

这些技术不完全处于同一层：Thread、Wi‑Fi 主要提供 IP 承载；Matter 提供 IP 之上的应用模型；Zigbee、Z‑Wave、Bluetooth Mesh 覆盖网络及部分应用语义；普通 Bluetooth LE 是 Core/GAP/GATT/Profile 体系；LoRaWAN 是低功耗广域接入架构。因此下表是工程维度比较，不是同层协议跑分。

技术	协议层级与原生 IP	拓扑、频段与功耗模型	应用互操作与入网安全	网关/边界与适合场景	主要限制
Zigbee	802.15.4 上的 NWK/APS/ZDO/ZCL；原生非 IP	传统 2.4 GHz，4.0 有区域 Sub‑GHz；Coordinator + Router Mesh + 可休眠 End Device	标准 Cluster/Device Type；Trust Center、Network/Link Key、Install Code	本地设备网不要求互联网；接 IP/云/Matter 需应用桥接；适合照明、传感、楼控	吞吐有限；2.4 GHz 共存；私有 Cluster 与可选功能形成生态边界
Thread	802.15.4 + 6LoWPAN 的 IPv6 网络层，不定义灯/锁等应用语义	2.4 GHz、低功耗、自组织 Mesh	网络级认证/加密；应用通常由 Matter 等提供	Mesh 内通信不要求 Border Router；接 LAN/云需 Border Router，且可多台冗余；见 Thread Overview 与 Border Router 说明	"Thread 设备"本身不等于统一应用模型；Border Router 做 IP 路由，不做 Zigbee 式应用翻译
Bluetooth LE	Core + GAP/GATT/Profile；普通 GATT 非原生 IP，但可选 IPSP 可承载 IPv6	2.4 GHz；点到点、广播；面向近距低功耗连接	配对、加密、隐私依安全模式与 Profile；手机可直接作为 Central	手机直连、可穿戴、配网、小数据外设；云接入需应用网关	普通 BLE 星形/广播不等于 Bluetooth Mesh；连接数、时延、速率和功耗依 PHY、连接参数及实现；见 Bluetooth LE Primer
Bluetooth Mesh	独立 Mesh Protocol/Model，构建在 LE Physical Transport；原生非 IP	2.4 GHz，many-to-many，主要 managed flooding；1.1 可选 Directed Forwarding	NetKey/AppKey/DevKey，序号防重放；需 Provisioner 入网	本地通信不必有中央 Hub；GATT Proxy 可接手机，IP/云由网关方案实现；适合照明/楼控	主要承载小型控制消息；泛洪流量要规划，不能按 Router 路由 Mesh 理解；见 Bluetooth Mesh 1.1
Wi‑Fi	802.11 链路，通常直接承载 TCP/IP；应用语义另由 Matter/HTTP 等定义	常见 2.4/5 GHz，支持 6 GHz 需相应代际和当地法规；通常 STA--AP，功耗/吞吐模型不同于 802.15.4	WPA2/WPA3；应用互操作另行定义	高吞吐、IP 直连和供电较充足设备；LAN 本地控制不要求云，互联网需要路由	AP/EasyMesh 不是低功耗终端互相中继；不能给跨代际、频段和环境的固定续航/距离/时延
Z‑Wave Classic / LR	Sub‑GHz 完整设备网，Command Classes 提供应用语义；原生非 IP	Classic 多跳 Mesh；Long Range 是中心 Hub 星形、无中继；地区频率不同	S2、SmartStart；同地区和 Command Class 的认证互操作	适合家居低功耗设备；本地网不必依赖互联网	Classic/LR 必须分开评价；区域频率和生态规模受市场影响；极限距离/节点数只适用于声明条件与双端支持；见 Z‑Wave 技术概览
LoRaWAN	LPWAN MAC/网络架构；默认不是端到端原生 IP，可选 SCHC 适配 IPv6	地区 Sub‑GHz，终端单跳到一个或多个 Gateway 的 star-of-stars；低数据率、长休眠、广域	Network/Application 会话密钥分离；应用 Payload 模型通常由应用定义	Gateway 透明转发至 IP Backhaul/Network Server；适合城市、表计、农业、物流遥测；见 LoRa Alliance 架构	不是 Mesh，不适合室内多跳逻辑或通用高吞吐/低时延控制；地区参数与占空比受规范和法规限制

吞吐、时延、节点和覆盖都没有脱离条件的单值；认证也只覆盖相应计划与声明功能。以下表格补足这些选型边界：

技术	吞吐与时延条件	节点与覆盖约束	认证与区域生态
Zigbee	2.4 GHz 的 250 kbit/s 是 PHY 标称值；应用结果还取决于帧开销、ACK、跳数、重试和竞争	由父子/邻居/路由/绑定等表项、广播量、流量模型、芯片和现场共同限制	CSA 对平台和最终产品的认证范围不同；2.4 GHz 与 4.0/Suzi 区域 Sub‑GHz 能力须按证书、法规和实际射频核对，CSA 认证说明
Thread	同样基于低速 802.15.4 承载；有效性能受 6LoWPAN、IPv6/UDP/应用开销、跳数、重传和 Border Router 路径影响	Router/Child 资源、无线密度、分区和应用多播共同决定；不采用官网营销节点数作通用保证	Thread 网络认证与 Matter 应用认证彼此独立；组件继承和最终产品路径有条件，Thread Certification
Bluetooth LE	取决于 LE PHY、连接间隔、MTU、Data Length、连接数、重传和手机/控制器调度；广播与连接模式也不同	一跳链路预算、连接/扫描占空比和中心设备资源决定覆盖与规模	所有以 Bluetooth 名义上市的产品须走 SIG Qualification，但资格不表示实现全部 Core 功能，Bluetooth Qualification
Bluetooth Mesh	面向小型控制消息；managed flooding 的中继、TTL、重复缓存、Friend/LPN 与 1.1 Directed Forwarding 影响时延和空中负载	节点密度、Relay 配置、分区、低功耗节点 Friend 容量和消息模型共同限制	Mesh Protocol/Model 与 Core 资格项需要按产品声明核对，不能把普通 BLE 资格自动当 Mesh 互操作证明，Bluetooth Mesh Protocol 1.1
Wi‑Fi	取决于 802.11 代际、频段、信道宽度、MCS、空间流、竞争、节能和 IP/应用协议；不以 PHY 峰值代替业务时延	AP 资源、并发、回程、墙体、同频竞争和当地 6 GHz 规则共同限制	IEEE 802.11-2024 是现行链路标准；Wi‑Fi CERTIFIED 只验证证书列出的代际/安全/功能，IEEE 802.11-2024 与 Wi‑Fi Alliance 认证系统
Z‑Wave Classic / LR	低速控制报文；Classic 多跳和 LR 星形的重传、路由/直连条件不同，不能共用一组延迟或距离值	Classic 依赖 Mesh 密度；LR 依赖 Hub 与终端双端支持和地区频率，极限宣传值不作场地保证	频率与认证按地区；截至核查日认证程序已支持 2026A，但 2025B 新案仍有过渡窗口，Z‑Wave Technical News
LoRaWAN	数据率、空中时间、占空比、确认、Class、ADR 和地区参数决定时延；不是通用低时延链路	终端单跳链路预算、Gateway 密度、回程、Network Server 去重与区域法规共同决定	RP002-1.0.5 与认证基线需分别核对；联盟目前主要认证 End Node，且协议认证不代替当地无线法规，LoRaWAN Certification

选型时应把"功耗、吞吐、时延、节点、覆盖"写成测试条件，而不是一个宣传数字。若产品需要手机无网关直连，普通 BLE 更自然；需要本地低功耗应用 Mesh 和成熟 Cluster，Zigbee 有优势；需要 IP 原生低功耗 Mesh，可评估 Thread + Matter；需要高吞吐 IP，Wi‑Fi 更合适；需要地区 Sub‑GHz 家居生态可看 Z‑Wave；需要单跳广域遥测则看 LoRaWAN。最终决策还要加入区域法规、芯片/栈维护、认证、生命周期、现有生态和运维团队能力。

10. Matter 与 Zigbee：应用桥接，不是简单替代

Matter 是基于 IP 的应用层互操作标准，原生运行在 Thread、Wi‑Fi、以太网等 IP 承载上；BLE、Wi‑Fi Unsynchronized Service Discovery、NFC 等可按版本和设备能力辅助配网。Zigbee 则是非 IP 的完整设备网络与应用栈。两者层级不同，不能把 Matter 当作与 Zigbee 同层的一行无线协议。CSA Matter FAQ 明确列出原生承载和 Bridge 关系；截至核查日最新正式功能版为 2026-06-17 发布的 Matter 1.6。

Matter Bridge 是一个 Matter Node，把外部 Zigbee 设备映射成 Bridged Node Endpoint，并把 Matter 的 Device Type、Cluster、Attribute、Command 和 Event 翻译到 Zigbee。Thread Border Router 只做 IPv6 路由，不承担这种灯、锁、传感器语义翻译。公开可直接核验的 Matter 1.3 Core §9.12 和 Matter 1.3 Device Library 说明了 Bridge、Bridged Node Endpoint 与 Aggregator 的模型；当前 1.6 全文需要表单，本文不假装核验受限正文的同编号条文。

Bridge 的边界包括：

外部 Zigbee 设备不是分别完成 Matter commissioning 的独立 Matter Node，而是由 Bridge 暴露 Endpoint。
Bridge 只能稳定映射"Zigbee 能力"与"标准 Matter Device Type/Cluster"可表达范围的交集；Zigbee 私有 Cluster、可选能力和厂商扩展可能丢失或继续依赖厂商控制器。
Bridge 的可用性、访问控制和证书状态会影响全部被桥接 Endpoint；它可能形成新的系统故障域。
Bridge 自身的 Matter OTA 不等于被桥接 Zigbee 设备获得 Matter OTA、Product ID 或 DCL 身份；后者仍由 Zigbee/厂商升级体系负责。
原生 Matter 设备应直接 commissioning，不宜为了统一入口再伪装成被桥接外部设备。

所以"已有 Zigbee 是否要换成 Matter"的工程答案通常不是二选一：可保留经过验证的 Zigbee 设备网，用 Bridge 暴露共同能力；新产品再根据 IP、功耗、生态、认证和本地自治需求选择 Zigbee、Thread/Matter 或 Wi‑Fi/Matter。

11. 可执行排障：先证据，后动作

开始前统一收集：脱敏信道、PAN/Extended PAN、Network Update ID，设备/Coordinator/网关固件，IEEE 地址后缀，父子/邻居/路由表，重试与路由修复计数，报文类型和时间线，平台对 RSSI/LQI 的定义，频谱、抓包位置和最小复现步骤。抓包解密可能需要 Network Key，Silicon Labs Network Analyzer 可用于加入、安全、路由和重试分析；密钥、Install Code、完整 EUI-64 与用户行为必须脱敏并限制访问。

现象	先收集的证据	可能原因	验证动作	修复动作	风险/回退
设备无法入网	扫描信道、Permit Join 时间线、关联/认证状态、父节点子表、Install Code/策略、固件与 Cluster	不在同信道；入网窗口关闭；父节点容量；关联失败；Trust Center/Link Key 失败；设备未真正复位	近距离单设备重试并抓完整扫描→关联→认证；把"未发现网络、关联失败、安全失败"分层；参考 NXP Network Steering	清理旧网络状态；短时开放入网；更换已验证父节点；修正 Install Code/策略；升级兼容固件	不要长期开放 Permit Join 或降级到全局默认密钥；保留原配置以便恢复
入网后很快离线	父节点、轮询/子老化设置、重试、供电、电池、最后成功报文	父节点不稳定或断电；休眠参数不匹配；信道干扰；供电压降；密钥/计数状态异常	靠近稳定 Router 做对照；持续抓轮询、Data Pending、rejoin；测负载电压并交换父节点	增加已验证稳定 Router；调整平台支持的轮询/超时；修复供电；清除错误状态后安全 rejoin	改轮询会影响电池和下行时延；重置可能丢失绑定/场景
休眠终端丢失父节点	Child/Neighbor 表、父节点重启/断电记录、轮询间隔、rejoin 时间线	父节点子表/缓存不足；父节点被墙开关切电；终端移动；轮询超过实现保留条件	固定位置重复；对比另一个父节点；核对厂商默认值而非套用通用秒数	重新规划父节点容量和稳定供电；让终端在最终位置 rejoin；减少父节点负载	强制 rejoin 会改变短地址并触发上层资产同步
延迟或丢包	单播/广播类型、ACK 层次、跳数、重试、信道能量、消息大小和时间戳	共存干扰；路径过长/震荡；广播占用；重试叠加；网关队列阻塞	同时抓空口与网关队列；更换时段/信道或临时拉开 Wi‑Fi/USB 3.x 做 A/B	优化信道和位置；补稳定 Router；限流/抖动；减少广播与重复确认	换信道需确认网络更新和休眠设备恢复；先保留回退信道/配置
路由反复修复	Route Error、发现次数、邻居/路由表变化、供电与设备移动	关键 Router 断续；链路边缘；表项压力；移动节点被当骨干	给 Router 稳定供电，固定位置并逐个隔离；观察路由错误是否消失	替换劣质 Router；重构骨干；减少表项和广播压力	大规模重建可能让休眠终端长时间不可达，分区实施
广播/上报风暴	按源/Cluster 的包率、报告配置、广播事务表、重试和 CPU/队列	同步定时器；错误报告阈值；全网发现循环；上层重试无退避	按源和 Cluster 排序；停用一个批次或规则，看负载是否下降	增加抖动和速率限制；修正最小/最大报告间隔；改用 Group/Binding/缓存	限流过度会延迟告警；保留关键事件旁路和逐步回退
更换网关/Coordinator 后设备丢失	原备份哈希、PAN/Extended PAN、信道、Network Key、Update ID、Frame Counter、设备数据库	只复制应用库未复制网络/密钥；计数回退；新协调器不支持迁移流程	在隔离环境恢复完整备份；核对迁移/Trust Center Swap Out 支持；比较旧新参数	用厂商正式迁移；恢复加密备份或分批安全重新入网	绝不明文共享密钥；旧新协调器不可同时以冲突身份运行；准备回到旧网关
互联网中断时控制异常	WAN、云、本地 API、网关进程、Zigbee 抓包四层时间线	自动化只在云端；App 强制云鉴权；网关本地进程依赖外部服务；并非射频故障	断 WAN 但保留 LAN，分别测试设备侧 Binding、本地 API、云 App	把关键规则下沉到设备/本地网关；提供本地授权和状态提示	下沉前确认冲突解决、时钟和恢复后重复执行风险
异常耗电	唤醒/轮询/重试次数、传感采样、温度、电池曲线、rejoin/报告	信道差导致重试；父节点丢失反复扫描；轮询过快；报告阈值错误；电池/硬件问题	同批好坏件 A/B；靠近稳定父节点；抓唤醒窗口；测休眠/峰值电流	修复父节点/信道；调整轮询和报告；升级固件或更换电池/硬件	降低轮询/报告频率会增加下行时延或漏掉业务变化
OTA 失败	镜像头、厂商/镜像类型/版本、签名结果、块请求、空间、供电、Bootloader 日志	镜像不匹配；签名/证书失败；带宽拥塞；掉电；存储不足；回滚策略缺失	单台有线/近距复现；验证签名和兼容矩阵；中断/掉电测试；检查服务器节流	停止全网发布；修正镜像/签名；小批灰度并降低并发；恢复旧镜像	禁止绕过签名；无法可靠回滚时停止扩大发布并保留现场恢复路径
厂商 Cluster 不兼容	Endpoint/Cluster/方向、Attribute/Command、Manufacturer Code、原始帧和认证信息	私有 Cluster；方向错误；可选命令未实现；数据类型/缩放不同；控制器白名单	与标准 ZCL 和厂商文档逐字段比较；用已认证参考设备 A/B	使用标准 Cluster；增加明确的适配层和版本测试；与厂商确认支持矩阵	不要把未知属性写入生产设备；适配层需按固件版本隔离并可回退

一次只改变一个变量，并保留前后抓包、配置和时间线。路由表满、广播事务表满、无密钥和帧计数耗尽在厂商栈中是不同状态；NXP NWK 状态码可帮助理解分层，但具体数值和状态仍属于该实现。

12. 结语：把 Zigbee 当作一个生命周期系统

可靠的 Zigbee 项目不靠"多放几个中继"或"提高发射功率"完成。它需要把协议层级、硬件角色、应用模型、密钥生命周期、流量预算、射频现场、网关执行位置和升级恢复放进同一架构。先用标准与认证界定能力，再用目标芯片和真实建筑验证实现，最后以可恢复、可观测的运维流程交付，才是从样机走向长期运行的关键。
