在工业自动化蓬勃发展的今天，高效、精准、可靠的物料传输系统是提升生产效率、保证产品质量的关键。作为自动化生产线中实现循环、间歇或连续运动的核心部件，环形导轨系统凭借其独特的结构设计与卓越的性能，正在成为众多高端制造领域的首选。宁波源创力自动化科技有限公司深耕自动化领域，致力于为客户提供先进的环形导轨系统集成方案，助力企业实现智能化升级。
一、什么是环形导轨系统？

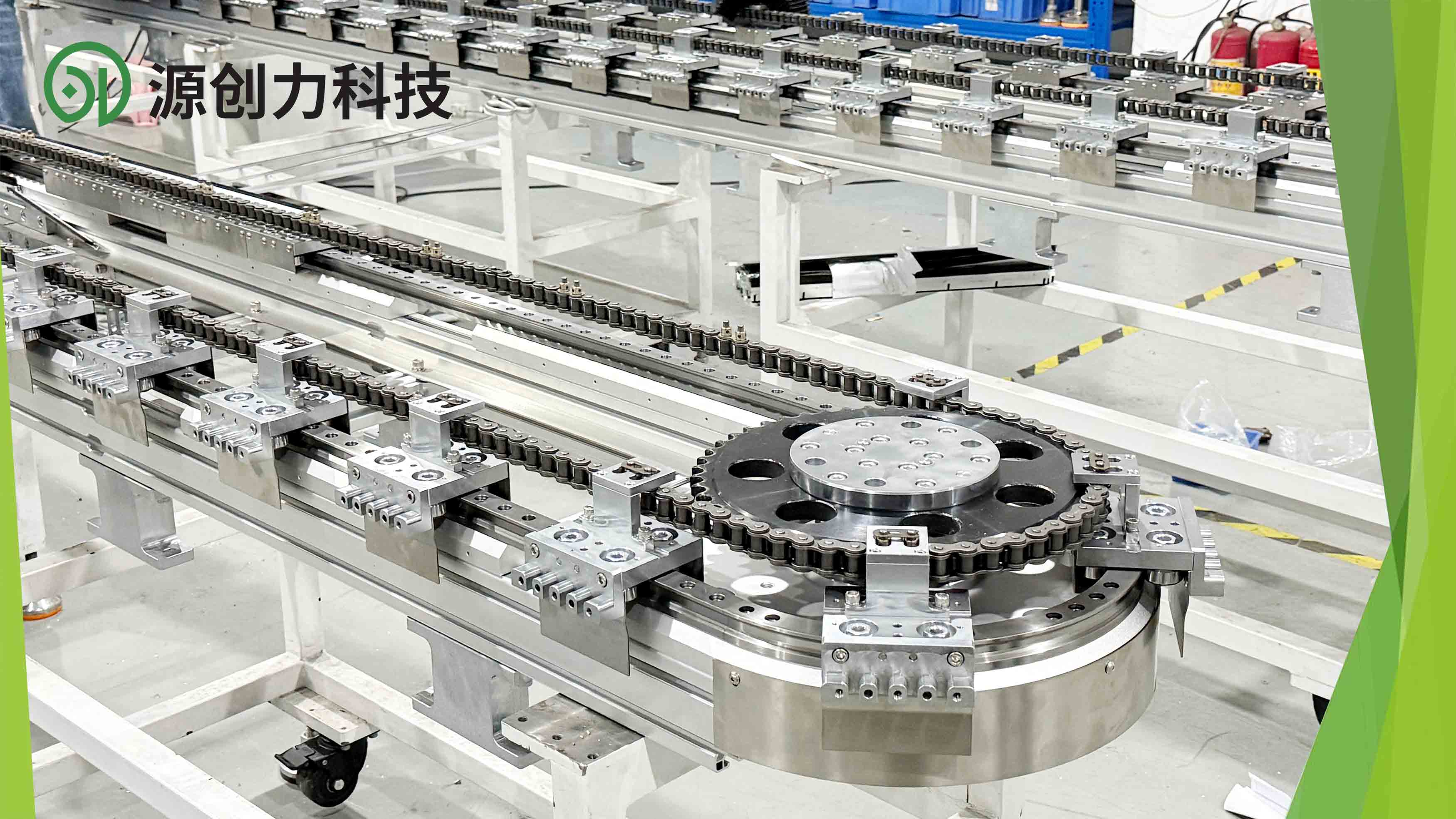

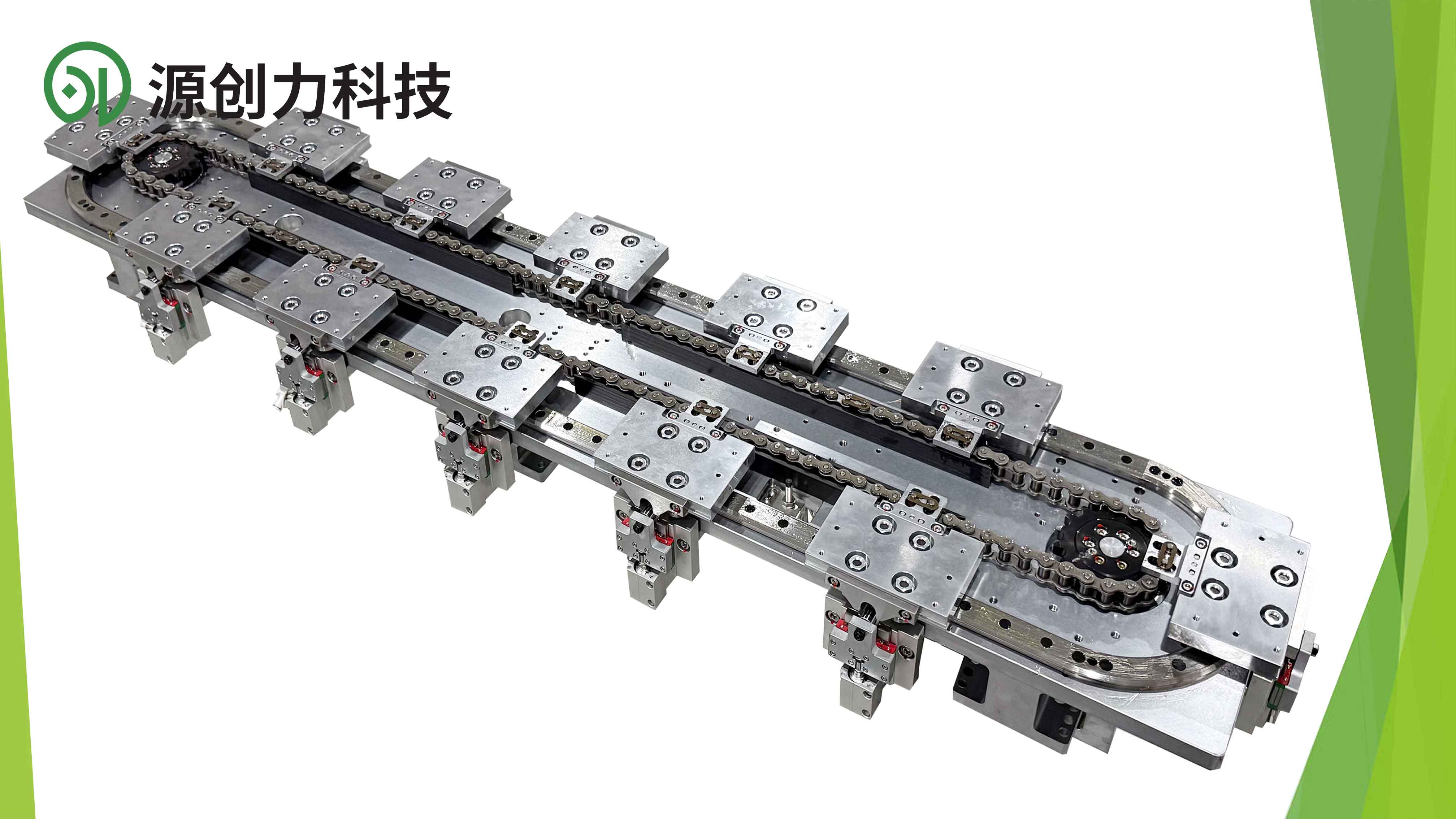

环形导轨系统，英文称为Circular Guideway System，是一种专为实现精密循环运动而设计的机械导向与传输装置。它通常由圆弧导轨段 、直线导轨段 、滑座（滑块） 、驱动系统 （如同步带、电机）和定位机构等组成，通过拼接可形成封闭或开放的环形、椭圆形、矩形等多种轨迹路径。
与传统的线性往复运动相比，环形导轨实现了空间上的循环利用 ，工作台（滑座）可沿固定轨道循环运动，在多个工位间进行传递、加工、检测、装配等作业，特别适用于多工位回转式自动化设备，如组装线、检测机、点胶机、焊接站等。
二、环形导轨的核心优势与特点
以行业领先的导轨技术为基础，现代环形导轨系统具备以下突出优势：
1. 高精度与高刚性
-
导轨采用优质轴承钢制造，轨道边缘经过硬化处理，耐磨性强。
-
经过精密研磨，保证轨道的高平直度与一致性，确保滑座运行平稳、无爬行。
-
滑座采用预紧设计，可消除间隙，实现**±0.05mm甚至更高的重复定位精度**。
2. 灵活的模块化设计
-
支持V型、T型等多种导轨截面形式，适应不同负载与精度要求。
-
直线段与圆弧段均为标准化模块，可根据实际布局自由拼接，形成不同尺寸与形状的回路。
-
支持非标定制，圆弧角度、轨道长度、工位数量等均可按需调整。
3. 优异的运动性能
-
可实现高速平稳运行 与快速精准定位，支持间歇式与连续式运动。
-
多种定位方式可选，如气缸直顶定位 、气连杆定位 、双联连杆定位等，确保停留位精度。
-
驱动方式多样，常用同步带传动，结构紧凑，噪音低，维护简便。
4. 长效润滑与高寿命
-
可选配自动润滑装置或集中注油系统，通过油毡持续润滑轨道工作面，大幅降低摩擦损耗。
-
在适当润滑与负载条件下，导轨系统可运行数百甚至上千公里，使用寿命长，维护成本低。
5. 强大的负载能力
-
滑座设计兼顾径向与轴向承载，可承受一定的力矩载荷。
-
通过载荷系数计算，可确保系统在安全范围内运行，避免过载损坏。
三、典型应用场景
环形导轨系统因其灵活性与高可靠性，广泛应用于以下领域：
-
电子半导体：PCB板输送、芯片封装、SMT上下料。
-
医疗设备：试剂瓶传输、检测仪器样品循环。
-
汽车零部件：小型部件装配、检测与打标。
-
包装与物流：商品分拣、包装循环线。
-
通用自动化：多工位测试机、点胶平台、激光加工设备。
四、如何选择合适的环形导轨系统？
选型时需综合考虑以下几个关键参数：
-
轨道形式与尺寸：根据负载选择V型或T型截面，确定导轨宽度与高度。
-
回路形状与尺寸：明确所需直线段长度、圆弧半径与总回路周长。
-
滑座数量与间距：根据工位数确定滑座数量，间距可调。
-
定位精度要求：明确重复定位精度与绝对定位精度。
-
驱动与控制方式：选择电机类型（步进/伺服）、减速比、同步带规格等。
-
环境与润滑条件：根据使用环境选择防尘、防腐蚀或自润滑配置。
五、结语
环形导轨系统不仅是自动化设备中的"运输动脉"，更是提升整机精度、效率与可靠性的核心部件。随着智能制造的深入推进，其对设备柔性化、模块化的支持将愈发重要。
宁波源创力自动化科技有限公司将继续聚焦于精密运动控制技术的研发与应用，为客户提供更智能、更稳定、更高效的环形导轨系统，助力中国制造向"中国智造"迈进。
