51单片机16路抢答器

目录

具体实现功能

设计介绍

51单片机简介

资料内容

仿真实现(protues8.7)

程序(Keil5)

全部内容

资料获取


具体实现功能

具体功能:

(1)数码管显示倒计时时间,时间可以按键设置;

(2)按下"开始"按键,开始抢答倒计时,蜂鸣器提示,当有选手抢答成功时,数码管显示选手号码(1-16),LED灯闪烁。

仿真演示视频:

211-51单片机16路抢答器

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器,拥有灵巧的8位CPU和可编程Flash,使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机(包括AT系列和STC系列)。

资料内容

仿真实现(protues8.7)

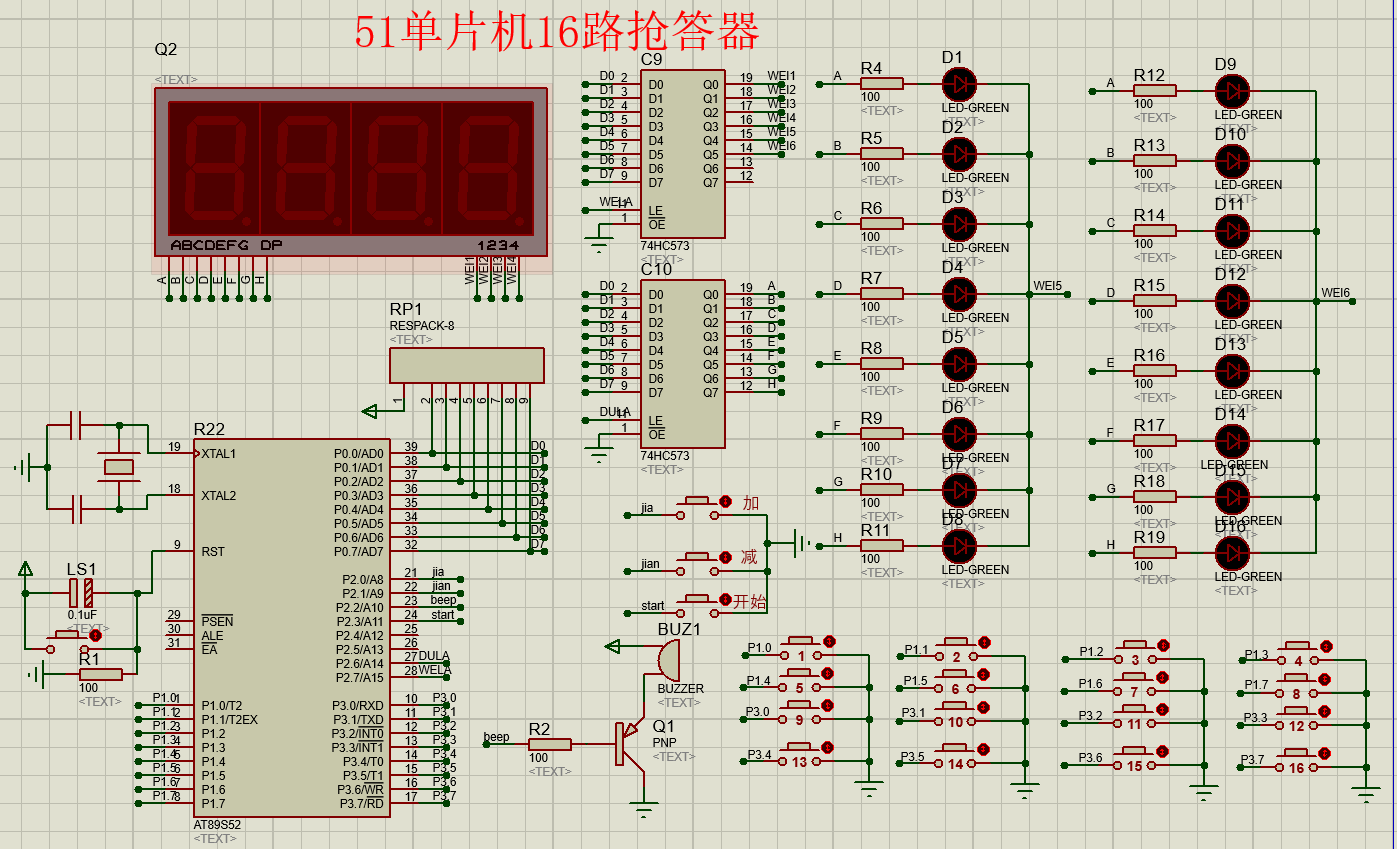

本设计利用protues8.7软件实现仿真设计,具体如图。

程序(Keil5)

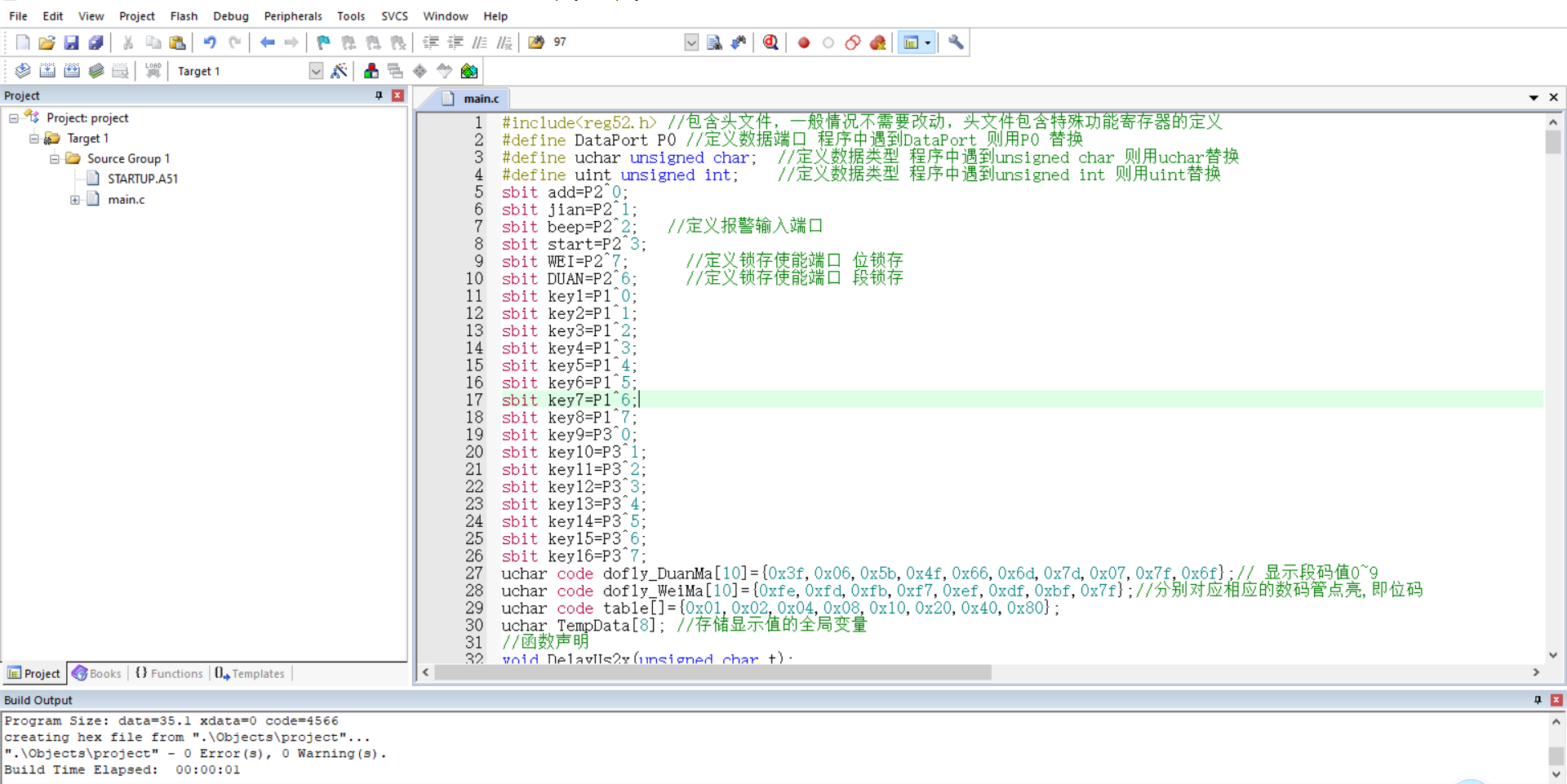

本设计利用KEIL5软件实现程序设计。

主函数如下:

复制代码
///////////////////////////////////////////////////
/*---------------------------------------------------
                    主函数
---------------------------------------------------*/
void main (void)
{

	EA=1;
	TMOD=0x11;
	TH0=(65536-50000)/256;//这是50ms的
	TL0=(65536-50000)%256;
	ET0=1;
	TR0=0;
	TH1=(65536-50000)/256;//这是50ms的
	TL1=(65536-50000)%256;
	ET1=1;
	TR1=1;
	time=30;
	num=0;
	flag=0;
	while (1)         //主循环
  	{
		TempData[2]=dofly_DuanMa[time/10];//分解显示信息,如要显示68,则68/10=6  68%10=8
		TempData[3]=dofly_DuanMa[time%10];
		if(num!=0)
			m=1;
		if(start==0)
		{
			DelayMs(10);
			if(start==0)
			{
				flag=1;
			while(!start);
			}
		}
		if(add==0)
		{
			DelayMs(10);
			if(add==0)
			{
				time++;
			while(!add);
			}
		}
		if(jian==0)
		{
			DelayMs(10);
			if(jian==0)
			{
				time--;
			while(!jian);
			}
		}
		if(time>=99)
			time=99;
		if(flag==0)
		{
			if(num!=0)
				m=1;
			keyscan();
			check2();
		}
		if(flag==1)
		{
			TR0=1;
			if(num!=0)
				m=1;

			keyscan();
			check1();
		}
		//主循环中添加其他需要一直工作的程序
 	}
}

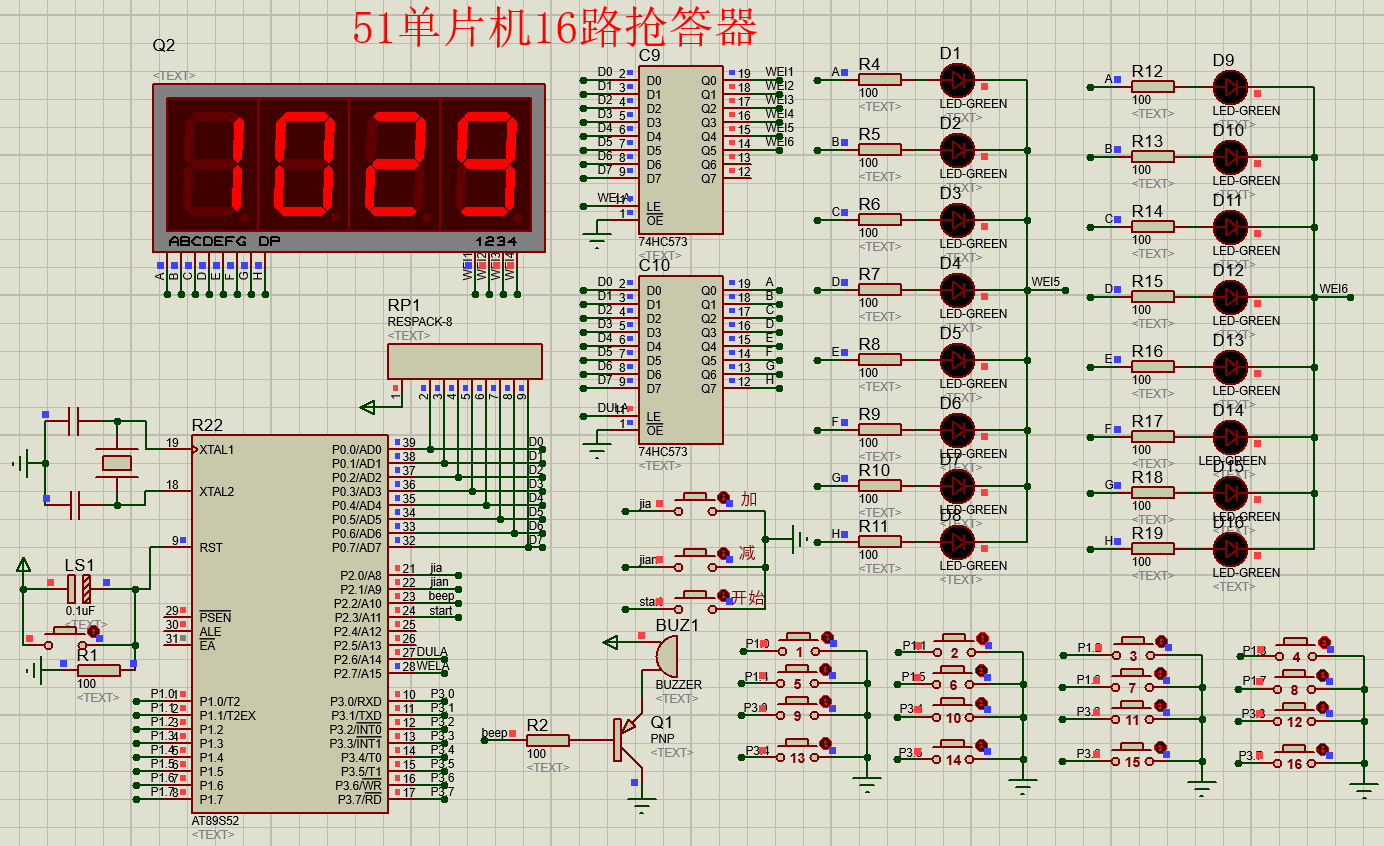

程序运行结果如图:

全部内容

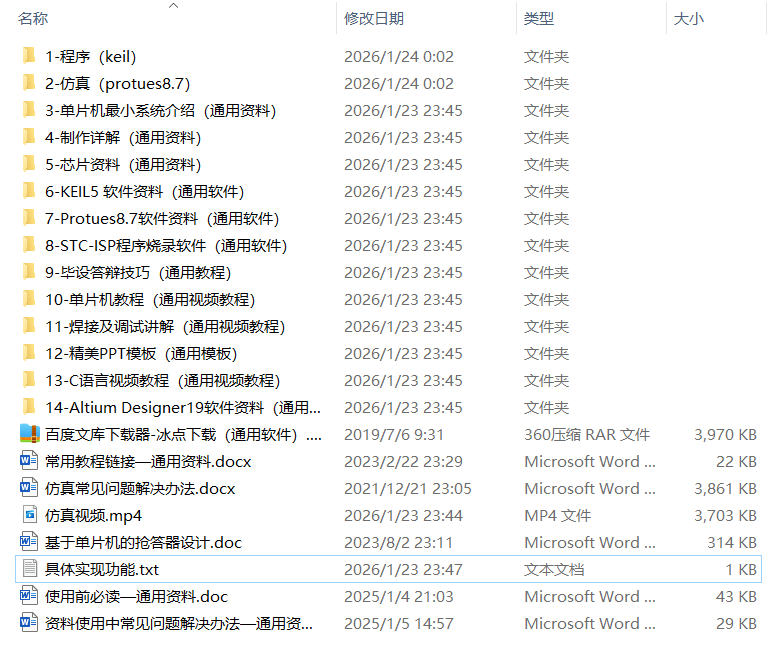

全部资料包括程序(keil5)、protues仿真(protues8.7)、开发资料、资料使用介绍、仿真视频、程序讲解视频、仿真讲解视频、最小系统介绍视频等。

资料获取

https://docs.qq.com/doc/DT3NRd0ZubVFrQXFh
