MIT-OS2022 lab4 Traps陷阱指令和系统调用

第四章陷阱指令和系统调用

有三种事件会导致中央处理器搁置普通指令的执行，并强制将控制权转移到处理该事件的特殊代码上。一种情况是系统调用 ，当用户程序执行ecall指令要求内核为其做些什么时；另一种情况是异常：（用户或内核）指令做了一些非法的事情，例如除以零或使用无效的虚拟地址；第三种情况是设备中断，一个设备，例如当磁盘硬件完成读或写请求时，向系统表明它需要被关注。本质都是 CPU 的「执行中断 + 控制权转移」

原本正在执行的代码（不管是用户程序还是内核代码）后续需要能恢复执行，而且完全不用感知到陷阱发生过------ 这就是「透明性」。对于中断尤其重要，中断代码通常难以预料。通常的顺序是陷阱强制将控制权转移到内核；内核保存寄存器和其他状态，以便可以恢复执行；内核执行适当的处理程序代码（例如，系统调用接口或设备驱动程序）；内核恢复保存的状态并从陷阱中返回；原始代码从它停止的地方恢复。

xv6内核处理所有陷阱。这对于系统调用来说是顺理成章的。由于隔离性要求用户进程不直接使用设备，而且只有内核具有设备处理所需的状态，因而对中断也是有意义的。因为xv6通过杀死违规程序来响应用户空间中的所有异常，它也对异常有意义。

Xv6陷阱处理分为四个阶段：
1.RISC-V CPU 硬件操作 ：陷阱发生的瞬间，CPU 自动做的底层操作（比如标记陷阱类型、暂停当前指令、跳转到固定的处理入口），是整个流程的「起点」；
2.汇编向量程序 ：硬件跳转到入口后，先执行汇编代码 ------ 核心作用是「准备内核 C 代码的执行环境」（比如保存当前寄存器状态、切换到内核地址空间，因为 C 代码需要稳定的执行环境）；
3.C 陷阱处理程序 ：汇编准备好环境后，转去执行内核 C 代码 ------ 核心作用是「判断陷阱类型、分发处理」（比如识别出是系统调用就转去系统调用接口，是磁盘中断就转去磁盘驱动）；
4.服务例程 ：最终的具体处理代码（系统调用接口、设备驱动程序、异常处理逻辑），做完具体工作后，再按原路恢复状态、返回原程序。

xv6 陷阱处理的设计可以用一句话概括：用「统一的四阶段框架」覆盖所有陷阱的通用处理流程，用「按场景拆分的汇编 + C 处理代码」适配不同陷阱的个性化需求，既保证了设计的一致性，又兼顾了实现的简洁性和系统的安全性。

RISC-V陷入机制

每个RISC-V CPU都有一组控制寄存器，内核通过向这些寄存器写入内容来告诉CPU如何处理陷阱，内核可以读取这些寄存器来明确已经发生的陷阱。

stvec：内核在这里写入其陷阱处理程序的地址；RISC-V跳转到这里处理陷阱。

sepc：当发生陷阱时，RISC-V会在这里保存程序计数器pc（因为pc会被stvec覆盖）。sret（从陷阱返回）指令会将sepc复制到pc。内核可以写入sepc来控制sret的去向。

scause： RISC-V在这里放置一个描述陷阱原因的数字。

sscratch：内核在这里放置了一个值，这个值在陷阱处理程序一开始就会派上用场。

sstatus：其中的SIE位控制设备中断是否启用。如果内核清空SIE，RISC-V将推迟设备中断，直到内核重新设置SIE。SPP位指示陷阱是来自用户模式还是管理模式，并控制sret返回的模式。

satp：页表基址寄存器，指向当前正在使用的页表（改它 = 切换页表）；

sscratch：RISC-V 为陷阱设计的 "临时寄存器"，专门用来解决 "陷阱入口无可用寄存器" 的问题，内核会提前往里面存数据。

当需要强制执行陷阱时，RISC-V硬件对所有陷阱类型（计时器中断除外）执行以下操作：

1.如果陷阱是设备中断，并且状态SIE位被清空，则不执行以下任何操作。

2清除SIE以禁用中断。

3.将pc复制到sepc。

4.将当前模式（用户或管理）保存在状态的SPP位中。

5.设置scause以反映产生陷阱的原因。

6.将模式设置为管理模式。

7.将stvec复制到pc。

8.在新的pc上开始执行。

从用户空间陷入

如果用户程序发出系统调用（ecall指令），或者做了一些非法的事情，或者设备中断，那么在用户空间中执行时就可能会产生陷阱。

xv6 的 2 个核心映射规则

蹦床页（trampoline page）：一块固定大小的物理页，在「内核页表」和「所有用户页表」中，映射到完全相同的虚拟地址 TRAMPOLINE------ 内核能访问，所有用户进程也能访问，地址还一样；

陷阱帧（trapframe）：每个用户进程独有，是一块保存 "用户所有寄存器值" 的内存，在用户页表中固定映射到虚拟地址 TRAPFRAME（就在 TRAMPOLINE 下方），同时内核页表也能通过进程结构体p->trapframe直接访问。

用户态运行时，satp 指向用户页表（这个页表只映射用户自己的内存，不映射内核代码 / 数据），但陷阱最终需要内核来处理（用户态不能自己处理陷阱，否则会有安全问题）。矛盾点在于陷阱后还在用用户页表，怎么才能执行内核的处理代码？xv6 的整个处理流程，本质就是绕开硬件约束，安全解决这个矛盾，全程围绕 "先切到内核页表让内核处理，再安全切回用户页表返回" 展开。

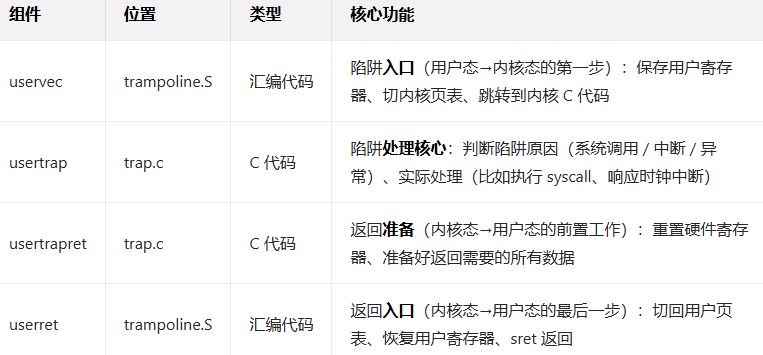

步骤 1：陷阱入口 ------uservec（汇编）：保存用户寄存器，为切内核做准备

uservec 的关键操作

1.csrrw a0, sscratch, a0：交换 a0 和 sscratch 的内容

原因：解决 "无可用寄存器" 的问题 ------ 原来 sscratch 里是TRAPFRAME 地址，交换后：a0=TRAPFRAME 地址（陷阱帧指针，能用了），sscratch = 用户原来的 a0 值（用户 a0 被保存了，不会丢）；

结果：现在有了第一个可用寄存器 a0，能操作陷阱帧了。

2.把用户所有 32 个寄存器，保存到 a0 指向的 TRAPFRAME 中

原因：用户态的寄存器值必须完整保存 ------ 内核处理陷阱时会修改寄存器，返回时要恢复成原来的样子，否则用户程序会崩溃；

细节：包括从 sscratch 中读回 "用户原来的 a0"，一起存到陷阱帧里（因为第一步交换后，用户 a0 在 sscratch 中）。

3.从陷阱帧中读取 4 个关键值：内核栈指针、当前 CPU 编号、usertrap 函数地址、内核页表地址

原因：这些是进入内核态必须的 ------ 内核需要自己的栈，需要跳转到 usertrap 处理逻辑，最终需要切到内核页表。

4.修改 satp 寄存器，指向内核页表（切换页表）

原因：终于能执行内核代码了 ------ 切换后，CPU 能访问内核的所有代码和数据（usertrap 就在内核里）；

关键保障：蹦床页在内核页表和用户页表的地址完全相同，所以切换页表后，CPU 能继续执行蹦床页里的 uservec 代码（不会因为页表切换导致地址无效）。

5.跳转到 usertrap 函数（内核 C 代码，正式进入内核态）
步骤 2：陷阱处理 ------usertrap（C 代码）：判断原因，实际处理

1.修改 stvec 寄存器，指向 kernelvec

原因：防止 "内核态触发陷阱时，又跳回 uservec"------ 现在已经在核态了，内核自己的陷阱（比如内核里的非法操作）需要由kernelvec处理，这是 "内核态陷阱的入口"。

2.再次保存 sepc 寄存器到陷阱帧

原因：sepc 是用户程序被中断时的程序计数器（指向 ecall 指令），是返回用户态的关键；如果陷阱处理中发生进程切换，sepc 可能被覆盖，所以要二次保存到陷阱帧（永久存储）。

3.判断陷阱原因，分情况处理

情况 1：系统调用（ecall 触发）→ 调用syscall()函数执行具体的系统调用（比如 fork/exec/read）；

关键操作：把陷阱帧里的 sepc+4------ 因为 RISC-V 硬件会把 sepc 设为 ecall 指令的地址，返回用户态后需要执行 ecall下一条指令，否则会无限循环执行 ecall。

情况 2：设备中断（比如时钟中断、键盘中断）→ 调用devintr()函数响应中断（比如时钟中断触发进程调度）；

情况 3：异常（比如用户态访问内核地址、非法指令）→ 内核直接杀死该进程（安全防护，防止恶意 / 错误的用户程序破坏系统）。

4.检查进程状态，决定是否让出 CPU

原因：如果是时钟中断（定时器触发），xv6 的调度策略会让当前进程 "主动让出 CPU"，切换到其他进程运行；如果进程已经被杀死（比如异常），就不需要返回了。

5.处理完成，调用 usertrapret ()（进入返回准备阶段）
步骤 3：返回准备 ------usertrapret（C 代码）：重置硬件，为切回用户态做准备

把硬件寄存器恢复到 "适合接收下一次用户态陷阱" 的状态，准备好所有返回需要的数据，交给汇编代码做最后一步。

1.修改 stvec 寄存器，切回指向 uservec

原因：为下一次用户态陷阱做准备 ------ 返回用户态后，用户再触发陷阱（比如再调用系统调用），CPU 需要再次跳转到 uservec 处理。

2.从陷阱帧中恢复 sepc 寄存器

原因：把步骤 2 中保存的 "用户程序计数器"（已经 + 4 的）恢复到 sepc------sret 指令会用这个 sepc 值，跳回用户态的正确位置。

3.准备陷阱帧的相关字段

原因：确保陷阱帧里的所有数据（用户寄存器、内核页表地址、TRAPFRAME 地址等）都是最新的，让后续的 userret 能正确使用。

4.调用 userret 汇编函数，并把 2 个参数传入 a0 和 a1：

a0 = 该进程的用户页表地址（要切回去的页表）；

a1 = TRAPFRAME 地址（该进程的陷阱帧地址）；

关键原因：调用 userret 的代码必须在蹦床页上执行 ------ 因为 userret 需要切换页表，而蹦床页在两个页表中地址相同，切换后能继续执行。
步骤 4：返回入口 ------userret（汇编）：切回用户页表，恢复寄存器，sret 返回

1.从 a0 和 a1 中拿到用户页表地址、TRAPFRAME 地址（usertrapret 传过来的参数）

2.修改 satp 寄存器，切换到该进程的用户页表

关键保障：还是蹦床页的 "同地址映射"------ 切换后，CPU 还能继续执行蹦床页里的 userret 代码，不会地址无效。

3.把陷阱帧中保存的「用户原来的 a0」复制到 sscratch 寄存器

原因：为下一次陷阱做准备 ------ 下一次用户触发陷阱时，uservec 的第一步就是 "交换 a0 和 sscratch"，提前把用户 a0 存到 sscratch，才能让下一次交换顺利进行。

4.从陷阱帧中，恢复用户的所有 32 个寄存器

原因：把步骤 1 中保存的寄存器值全部读回来 ------ 恢复成用户程序触发陷阱前的样子，保证返回后用户程序能继续正常运行。

5.最后一次执行：csrrw a0, sscratch, a0（交换 a0 和 sscratch）

结果：a0 恢复成用户原来的 a0 值（用户程序的寄存器完全复原），sscratch 重新保存为TRAPFRAME 地址（为下一次陷阱准备好入口指针）。

6.执行 sret 指令，返回用户态

硬件自动操作：sret 会把 CPU 从内核态切回用户态，同时把 sepc 寄存器的值加载到程序计数器 PC 中 ------ 用户程序就会从ecall 的下一条指令开始，继续正常运行。

一句话回顾整个过程就是：

用户触发陷阱后，硬件跳转到蹦床页的 uservec，通过 sscratch 拿到陷阱帧、保存用户寄存器、切到内核页表，交给内核 C 代码 usertrap 处理；处理完后，usertrapret 做好返回准备，再回到蹦床页的 userret，切回用户页表、恢复所有寄存器，最后用 sret 跳回用户态的下一条指令，全程靠 "蹦床页同地址映射" 和 "sscratch 寄存器交换" 解决硬件约束，安全完成跨特权级的陷阱处理。

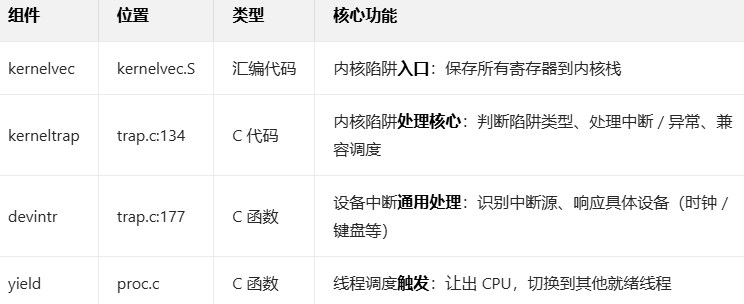

从内核空间陷入

内核态陷阱的触发场景包括：设备中断（时钟中断、键盘中断、磁盘中断等）、内核异常（内核代码访问非法地址、执行非法指令、除零等）

步骤1：kernelvec（汇编）→ 保存所有寄存器到当前内核栈

↓

步骤2：跳转到kerneltrap（C代码）→ 初始化、保存关键控制寄存器

↓

步骤3：kerneltrap → 判断陷阱类型，分情况处理（中断/异常）

↓

步骤4：kerneltrap → 处理完成，恢复关键控制寄存器

↓

步骤5：跳回kernelvec（汇编）→ 从内核栈恢复寄存器 → sret返回被中断的内核代码

实验

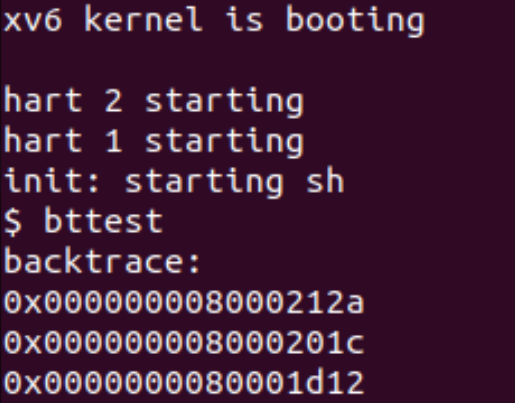

Backtrace (moderate)

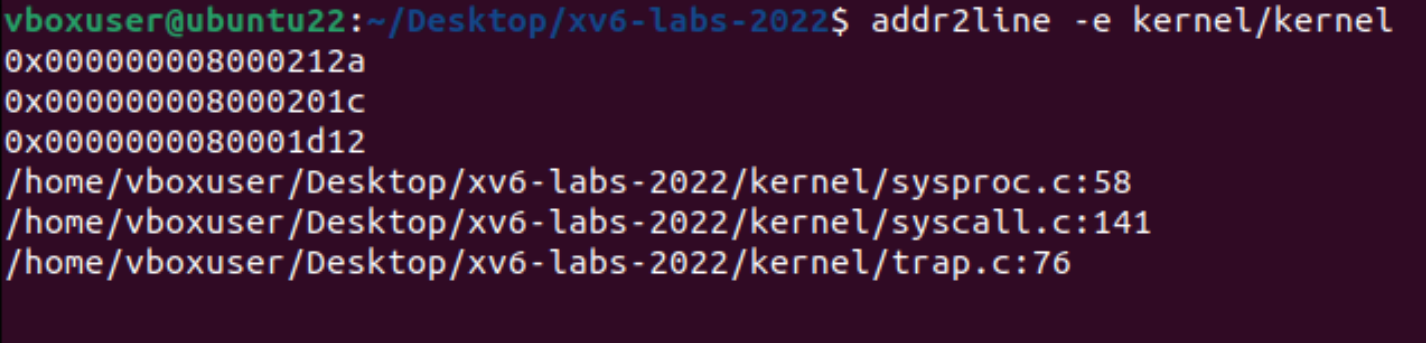

调试时，生成栈回溯（backtrace）往往十分实用：它是一份函数调用列表，包含错误发生位置之上、栈中所有尚未返回的函数调用记录。为支持栈回溯功能，编译器会生成特定机器码，在栈中为当前调用链的每个函数维护一个栈帧（stack frame）。每个栈帧均包含返回地址，以及一个指向调用者栈帧的帧指针（frame pointer）。寄存器s0中存储着当前栈帧的指针（实际指向栈中已保存返回地址的内存地址加 8 字节的位置）。你需要实现的栈回溯功能，需通过帧指针向上遍历栈空间，并打印每个栈帧中保存的返回地址。

1、当前正在执行的函数的帧指针保存在s0寄存器，将下面的函数添加到kernel/riscv.h

c 复制代码

static inline uint64
r_fp()
{
  uint64 x;
  asm volatile("mv %0, s0" : "=r" (x) );
  return x;
}

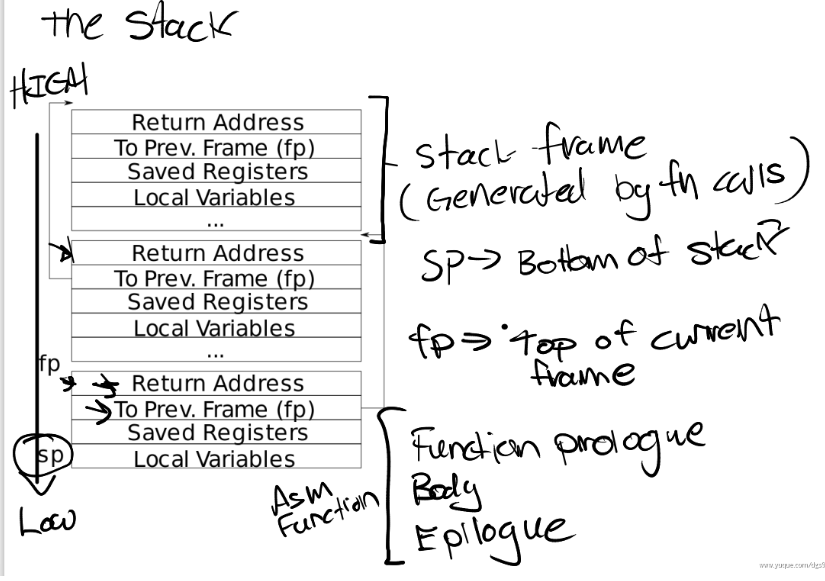

2.栈帧布局图。注意返回地址位于栈帧帧指针的固定偏移(-8)位置，并且保存的帧指针位于帧指针的固定偏移(-16)位置，接下来实现backtrace,栈页面的顶部和底部使用PGROUNDDOWN(fp)和PGROUNDUP(fp)进行计算，通过这个看fp是否超过
