防御保护课程综合实验

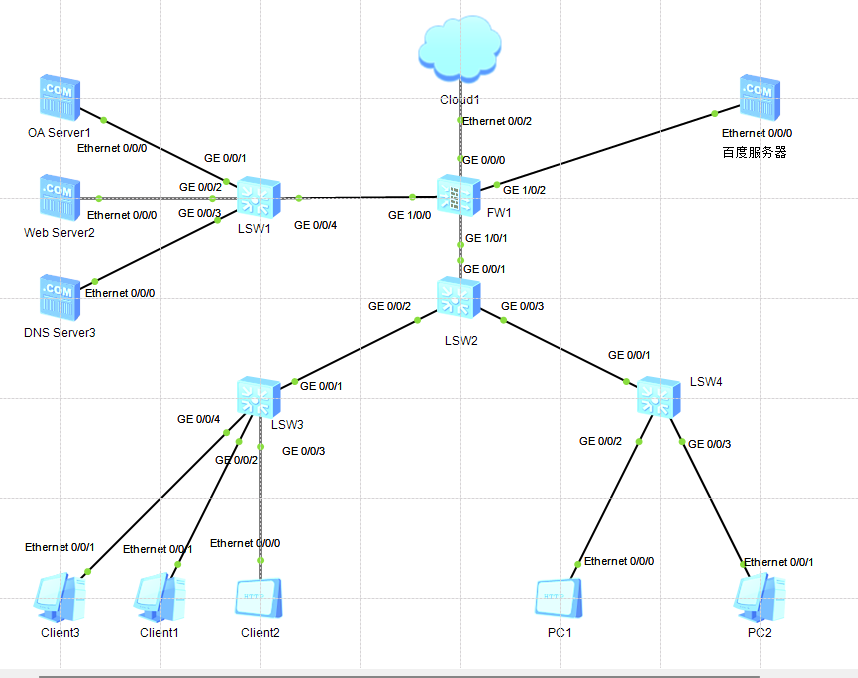

一、实验拓补

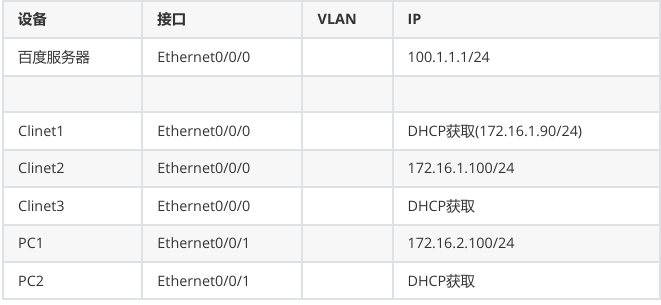

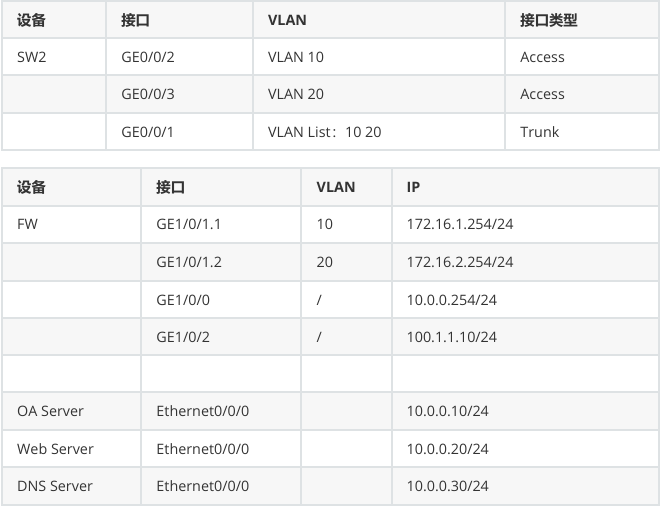

1、基础设备接口与 IP 配置

• 交换机（SW2）：GE0/0/2 配置为 Access 类型并划入 VLAN 10，GE0/0/3 配置为 Access 类型并划入 VLAN 20，GE0/0/1 配置为 Trunk 类型且允许 VLAN 10 和 VLAN 20 通过。

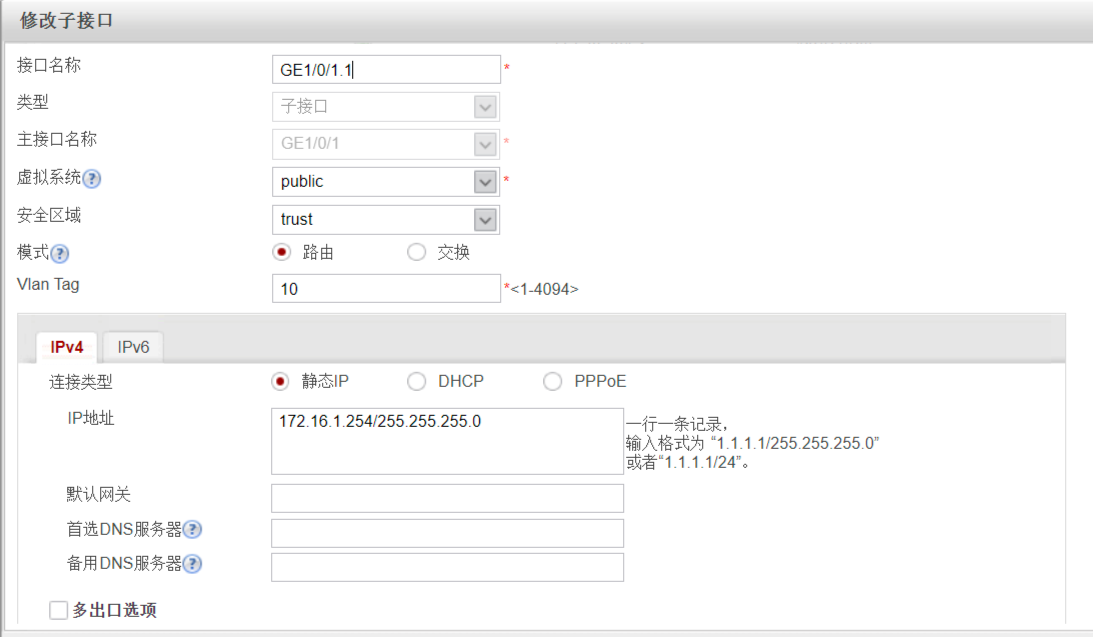

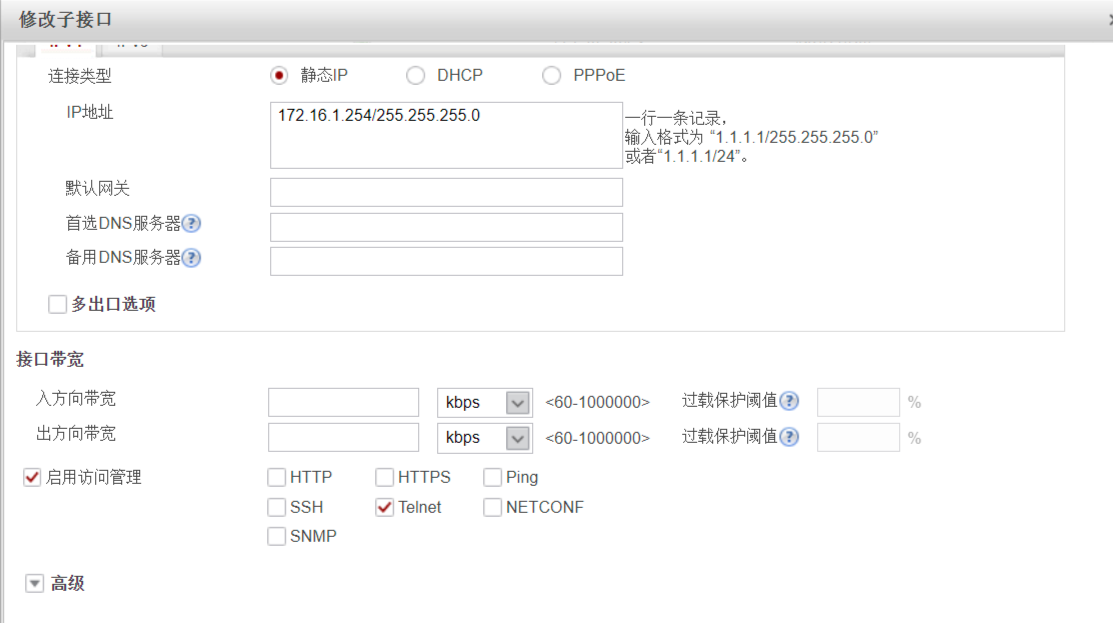

• 防火墙（FW）：子接口 GE1/0/1.1 绑定 VLAN 10，配置 IP 172.16.1.254/24；子接口 GE1/0/1.2 绑定 VLAN 20，配置 IP 172.16.2.254/24；物理接口 GE1/0/0 配置 IP 10.0.0.254/24，物理接口 GE1/0/2 配置 IP 100.1.1.10/24。

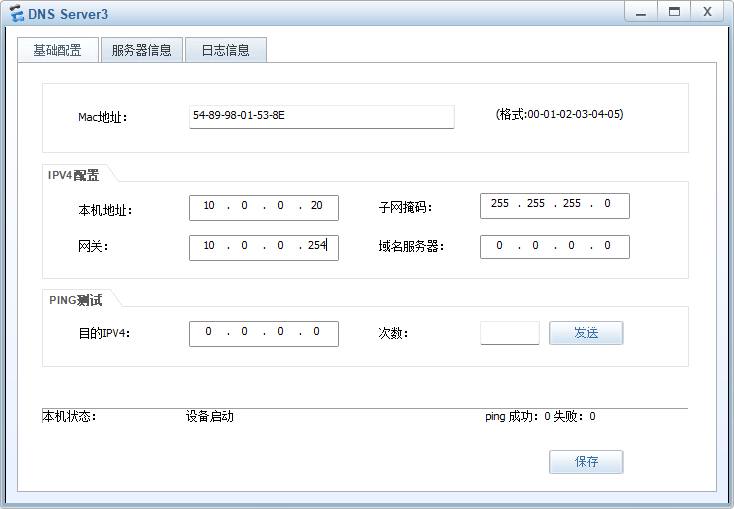

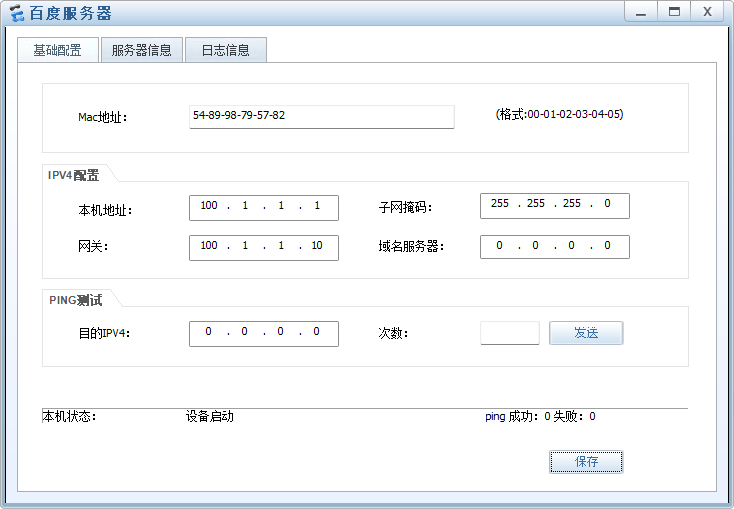

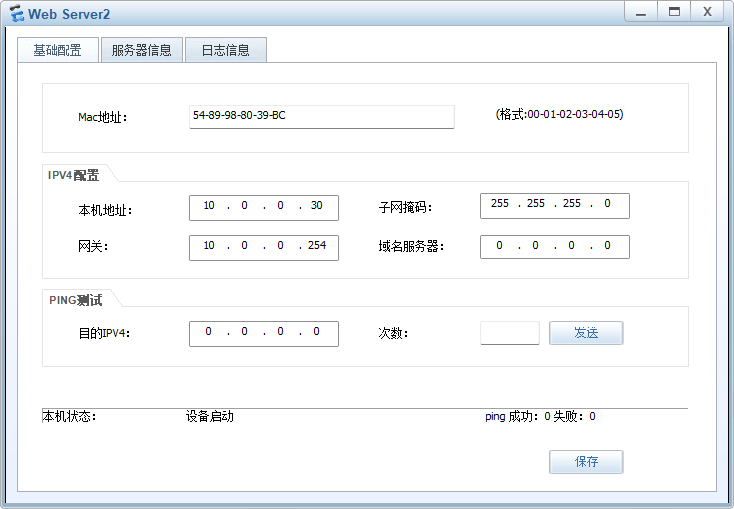

• 服务器：OA Server 的 Ethernet0/0/0 接口配置 IP 10.0.0.10/24，Web Server 配置 IP 10.0.0.20/24，DNS Server 配置 IP 10.0.0.30/24，百度服务器配置 IP 100.1.1.1/24。

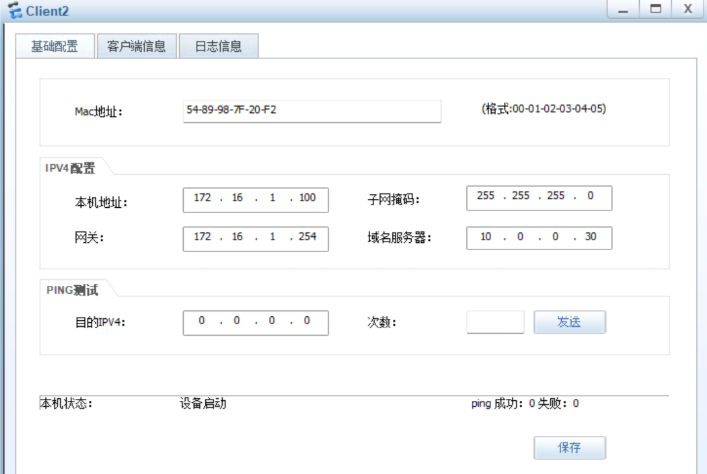

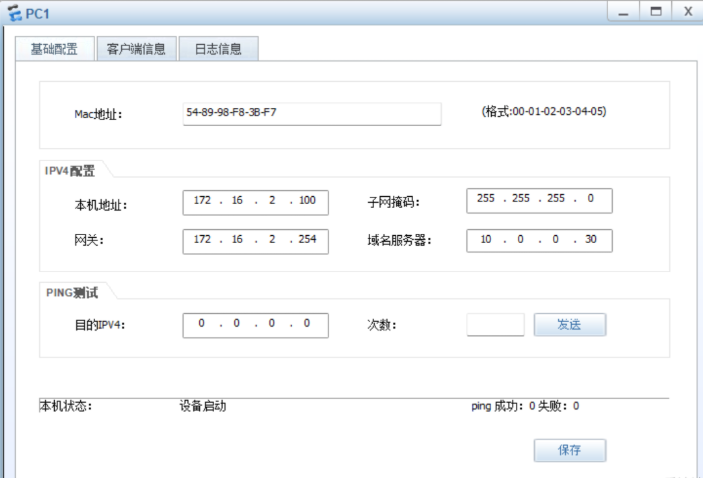

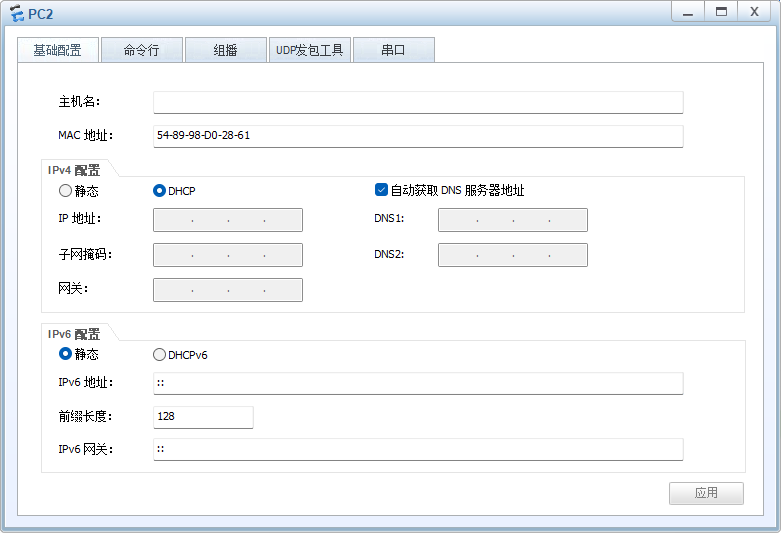

• 终端设备：Client1 通过 DHCP 获取固定 IP 172.16.1.90/24，Client2 配置静态 IP 172.16.1.100/24，Client3 通过 DHCP 获取 172.16.1.0/24 网段 IP（需排除 172.16.1.90 和 172.16.1.100）；PC1 配置静态 IP 172.16.2.100/24，PC2 通过 DHCP 获取 172.16.2.0/24 网段 IP（需排除 172.16.2.100）。

2、DHCP 协议配置

• 开启全局 DHCP 服务，执行dhcp enable命令。

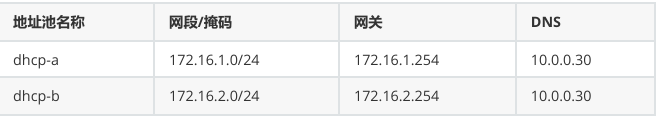

• 创建两个全局地址池，dhcp-a 对应 172.16.1.0/24 网段，网关为 172.16.1.254，DNS 为 10.0.0.30，供 Client1 和 Client3 使用，其中为 Client1 绑定固定 IP 172.16.1.90；dhcp-b 对应 172.16.2.0/24 网段，网关为 172.16.2.254，DNS 为 10.0.0.30，供 PC2 使用。
• 在 dhcp-a 中排除 172.16.1.90 和 172.16.1.100，在 dhcp-b 中排除 172.16.2.100，避免静态 IP 与动态分配 IP 冲突。

3、防火墙安全区域配置

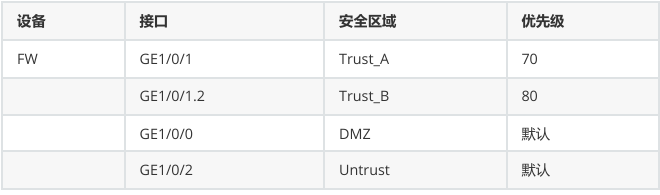

• 将防火墙接口 GE1/0/1 划分至 Trust_A 区域，优先级设为 70；接口 GE1/0/1.2 划分至 Trust_B 区域，优先级设为 80。
• 接口 GE1/0/0 划分至 DMZ 区域，沿用默认优先级；接口 GE1/0/2 划分至 Untrust 区域，沿用默认优先级。

4、防火墙地址组配置

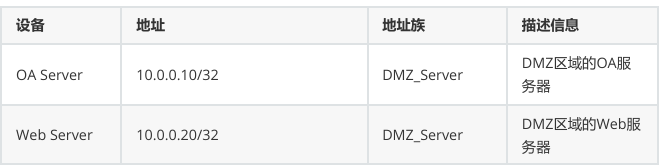

• 创建 DMZ_Server 地址组，包含 OA Server（10.0.0.10/32）、Web Server（10.0.0.20/32）和 DNS Server（10.0.0.30/32），描述为 "DMZ 区域服务器集合"。
• 创建 Trust_A_address 地址组，包含 Client1（172.16.1.90/32，高管）、Client2（172.16.1.100/32，财务部）、Client3（172.16.1.0/24，运维部，排除 172.16.1.90 和 172.16.1.100）及管理员 PC（172.16.1.10/32），描述为 "部门 A（高管 + 财务 + 运维 + 管理员）地址集合"。
• 创建 Trust_B_address 地址组，包含 PC1（172.16.2.100/32，技术部）和 PC2（172.16.2.0/24，市场部，排除 172.16.2.100），描述为 "部门 B（技术 + 市场）地址集合"。

5、管理员配置

• 创建管理员账号vtyadmin，密码设为admin@123，管理员 PC 固定 IP 为 172.16.1.10/24。

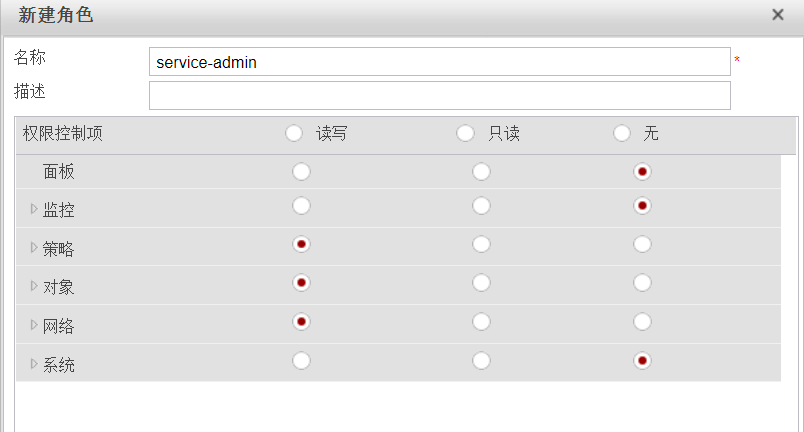

• 分配service-admin角色，授予 "策略、对象、网络" 相关的读写权限，限制 "面板、监控、系统" 相关权限。
• 仅允许 172.16.1.0/24 网段主机通过 Telnet 登录，采用本地认证方式。
• 启用防火墙 Telnet 服务，配置user-interface vty 0 4的入方向协议为 Telnet。

6、用户认证配置

1. 组织架构与用户配置

• 创建名为openlab的认证域，采用 Portal 认证方案，接入控制设为上网行为管理，新用户默认使用/openlab组权限。
• 构建用户组层级，/openlab下分设 A 组（部门 A）和 B 组（部门 B）；A 组下包含 manager（高管）、DevOps（运维）、FD（财务）子组，B 组下包含 TD（技术）、MD（市场）子组。
• 配置各部门用户账号，统一初始密码为admin@123，首次登录需强制修改密码。高管用户user_001（所属/openlab/A/manager）需绑定 Client1 的 IP 与 MAC 地址，不允许多人同时登录；运维用户DevOps_001（所属/openlab/A/DevOps）不允许多人同时登录；财务用户FD_001（所属/openlab/A/FD）需绑定 IP 172.16.1.100 与对应 MAC 地址，不允许多人同时登录；技术用户TD_001~TD_003（所属/openlab/B/TD）允许多人同时登录；市场用户MD_001~MD_005（所属/openlab/B/MD）不允许多人同时登录，账号有效期设为 10 天。

2. 差异化认证策略

• 高管（Client1）从 Trust_A 区域访问任意区域，执行免认证动作。
• 运维（Client3）从 Trust_A 区域访问 DMZ 区域和 Untrust 区域，均执行 Portal 认证动作。
• 技术部（PC1）从 Trust_B 区域访问 DMZ 区域，执行匿名认证动作；禁止技术部访问外网。
• 财务部（Client2）从 Trust_A 区域访问 DMZ 区域，执行不认证动作；禁止财务部访问外网。
• 市场部（PC2）从 Trust_B 区域访问 DMZ 区域执行匿名认证动作，访问 Untrust 区域执行 Portal 认证动作。

需求：根据下表完成相关配置

配置防火墙（根据实际可自行更改）

[FW1-GigabitEthernet0/0/0]ip address  172.25.254.3 24
[FW1-GigabitEthernet0/0/0]service-manage all permit
[FW1-GigabitEthernet1/0/0]ip address 10.0.0.254 24
[FW1-GigabitEthernet1/0/2]ip address 100.1.1.10 24

二、实验要求+分析

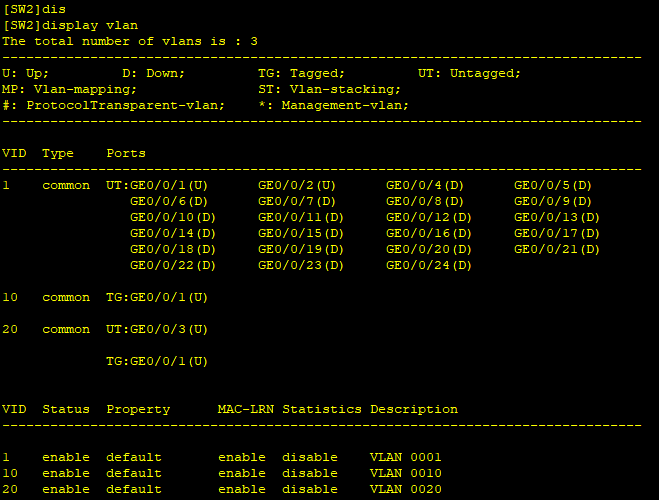

[SW2]vlan 10 20
[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]
[SW2-GigabitEthernet0/0/2]port default vlan 10
[SW2]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default  vlan 20
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

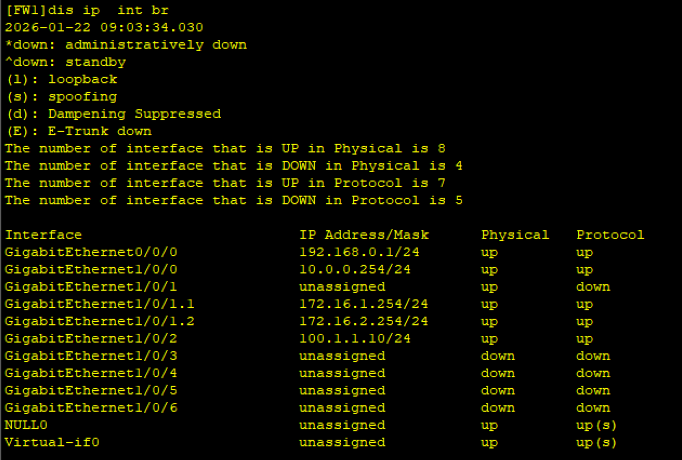

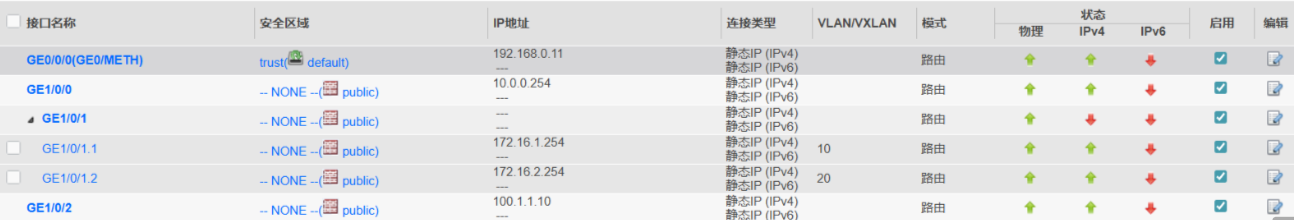

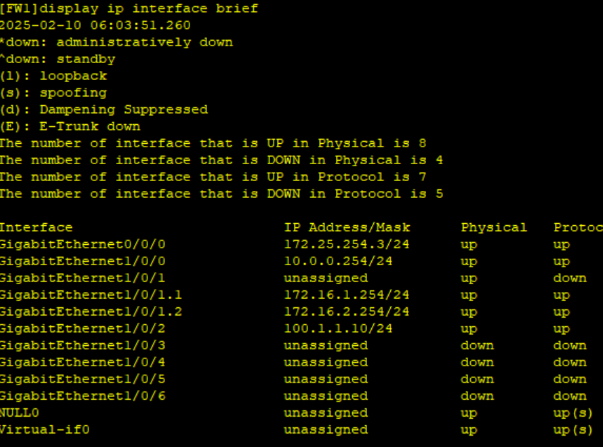

FW1防火墙配置

[FW1-GigabitEthernet0/0/0]ip address  192.168.0.100 24
[FW1-GigabitEthernet0/0/0]service-manage all permit
[FW1-GigabitEthernet1/0/0]ip address 10.0.0.254 24
[FW1-GigabitEthernet1/0/2]ip address 100.1.1.10 24

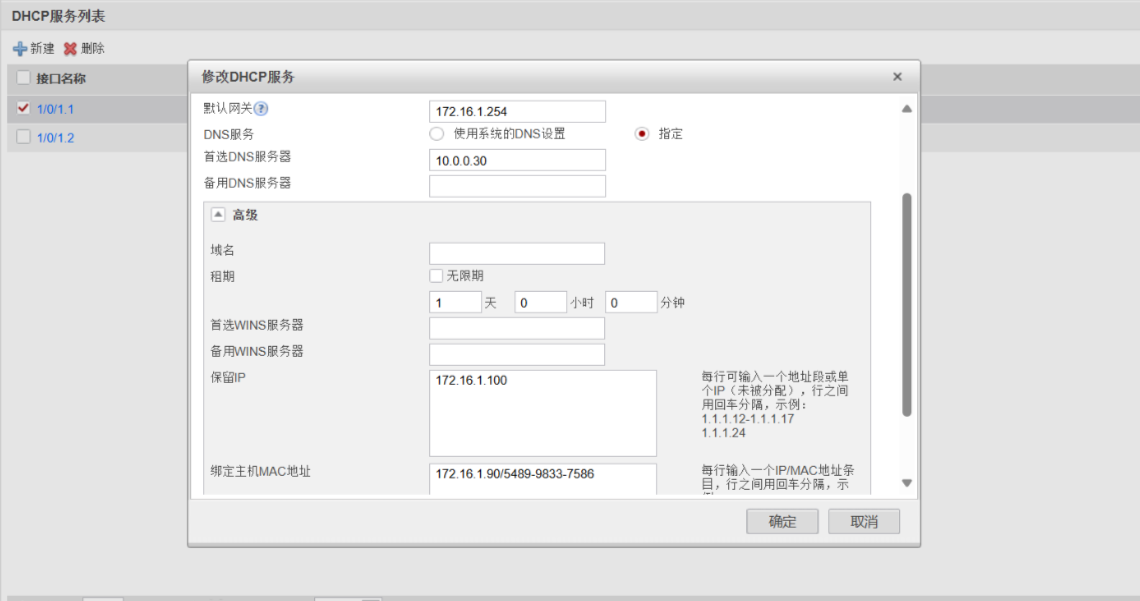

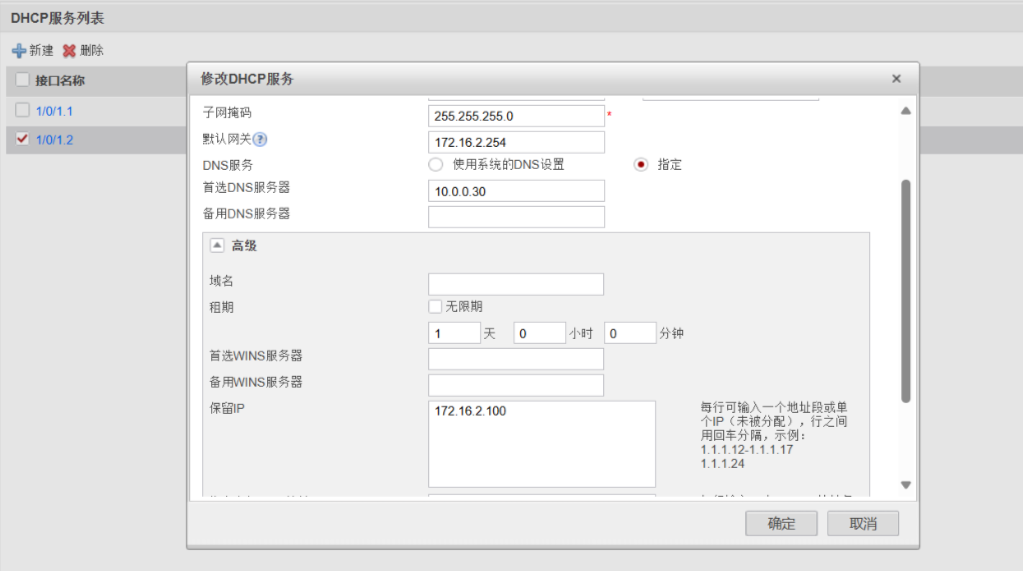

DHCP协议配置

[FW1]dhcp enable
[FW1]interface  GigabitEthernet 1/0/1.1
[FW1-GigabitEthernet1/0/1.1]dhcp  select interface
[FW1]interface  GigabitEthernet 1/0/1.2
[FW1-GigabitEthernet1/0/1.2]dhcp  select interface

防火墙地址组信息，安全区域配置

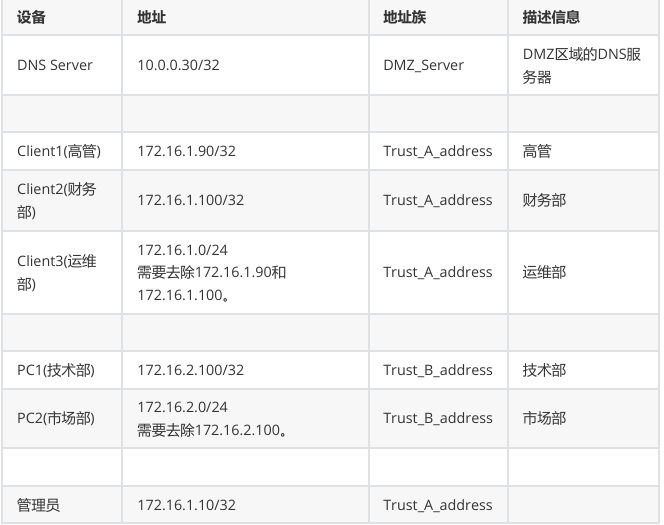

地址信息：

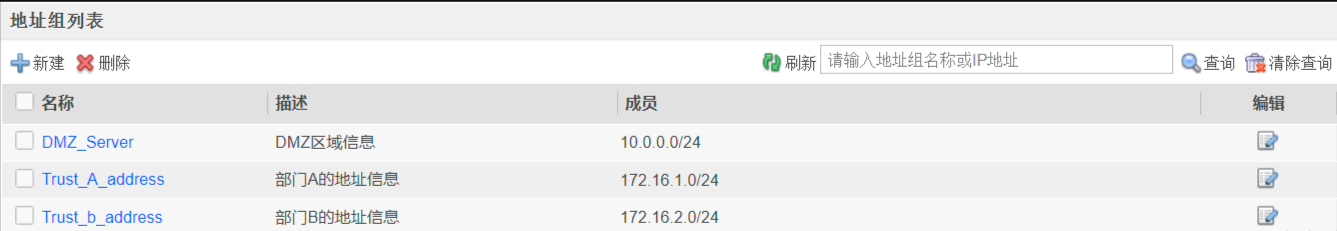

先创建DMZ_Server，Trust_A_address，Trust_B_address地址组

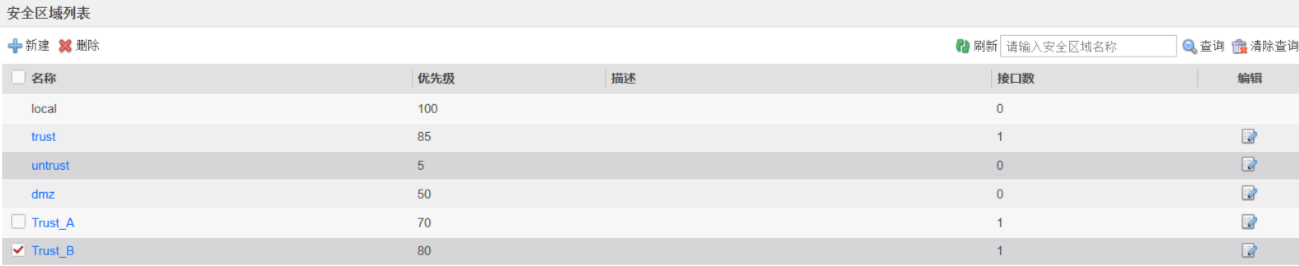

安全区域：

[FW]firewall zone name Trust_B
[FW-zone-Trust_B]set priority  80

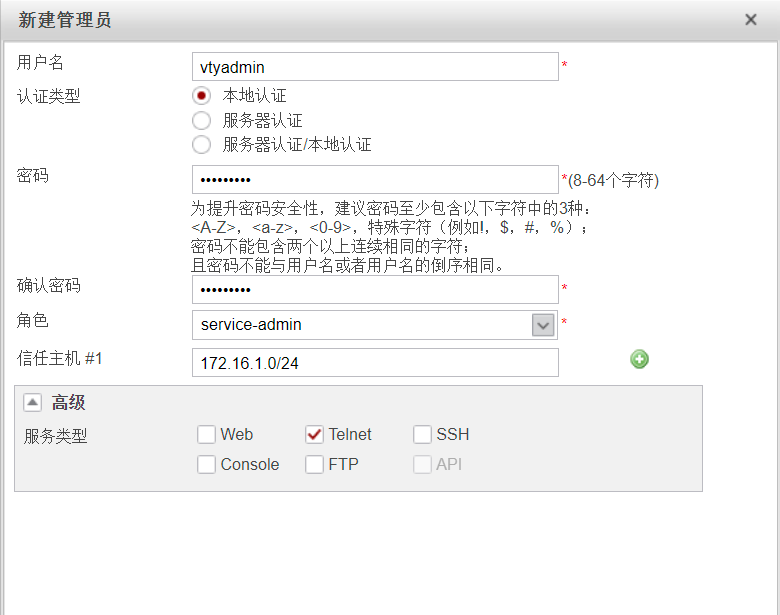

管理员配置

管理员可以通过Telnet登录到CLI界面对FW进行管理和维护。FW对管理 员进行本地认证。

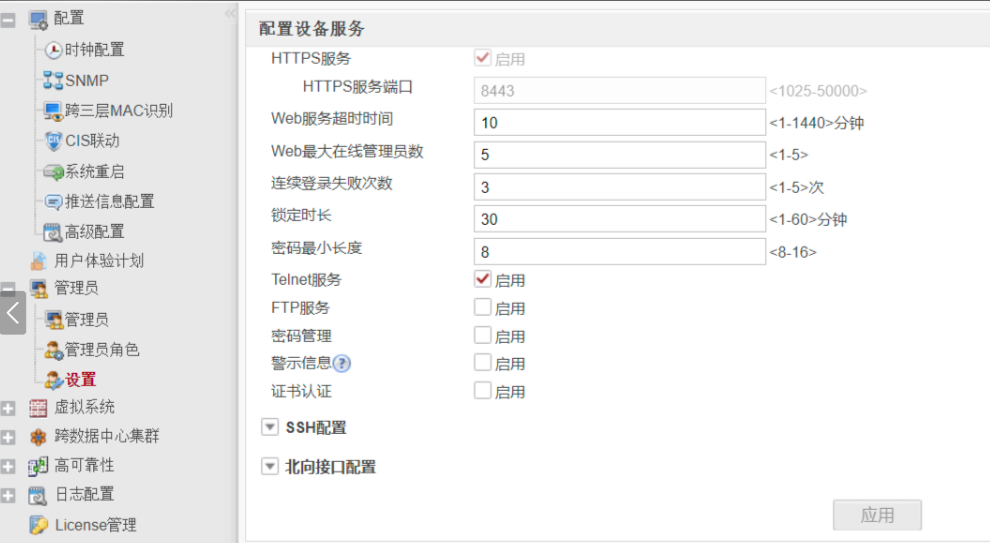

开启Telnet 服务

[FW1]telnet server enable
Warning: Telnet is not a secure protocol, and it is recommended to use Stelnet.

启用telnet,指定设备通过telnet远程连接请求

[FW1]telnet server enable
[FW1]user-interface vty 0 4
[FW1-ui-vty0-4]protocol inbound telnet

SW2登录用户

[SW2]interface  Vlanif 10
[SW2-Vlanif10]
[SW2-Vlanif10]ip add 172.16.1.10 24
[SW2-Vlanif10]

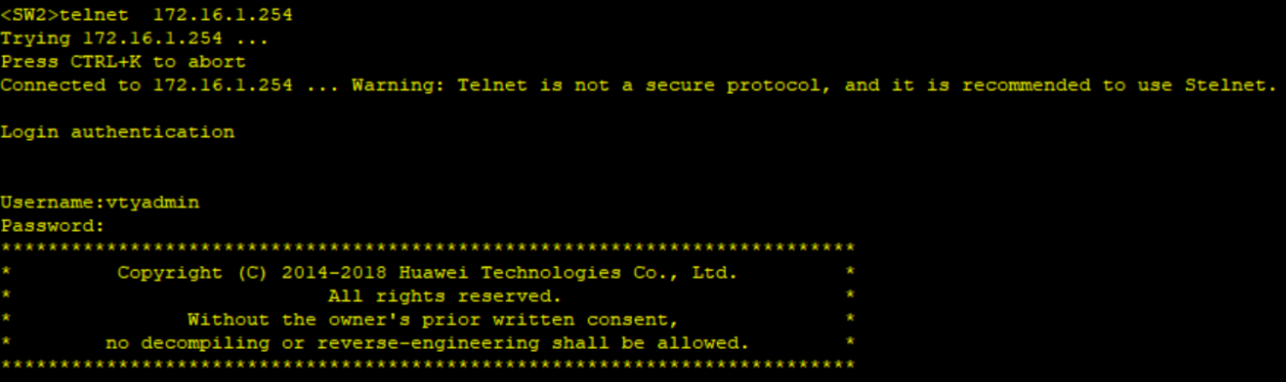

<SW2>telnet  172.16.1.254

Username:vtyadmin
Password:admin@123

用户认证配置

1、部门A分为运维部、高层管理、财务部；其中，财务部IP地址为静态IP。高管地址DHCP固定分配。

2、部门B分为研发部和市场部；研发部IP地址为静态IP

3、新建一个认证域，所有用户属于认证域下组织架构

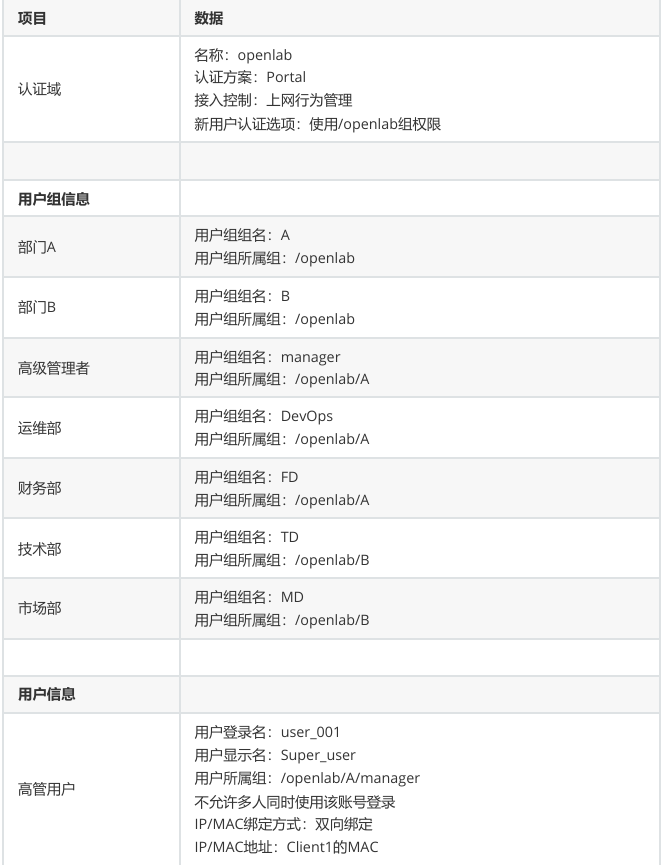

4、根据下表信息，创建企业组织架构 5、用户密码统一为admin@123 6、首次登录必须修改密码

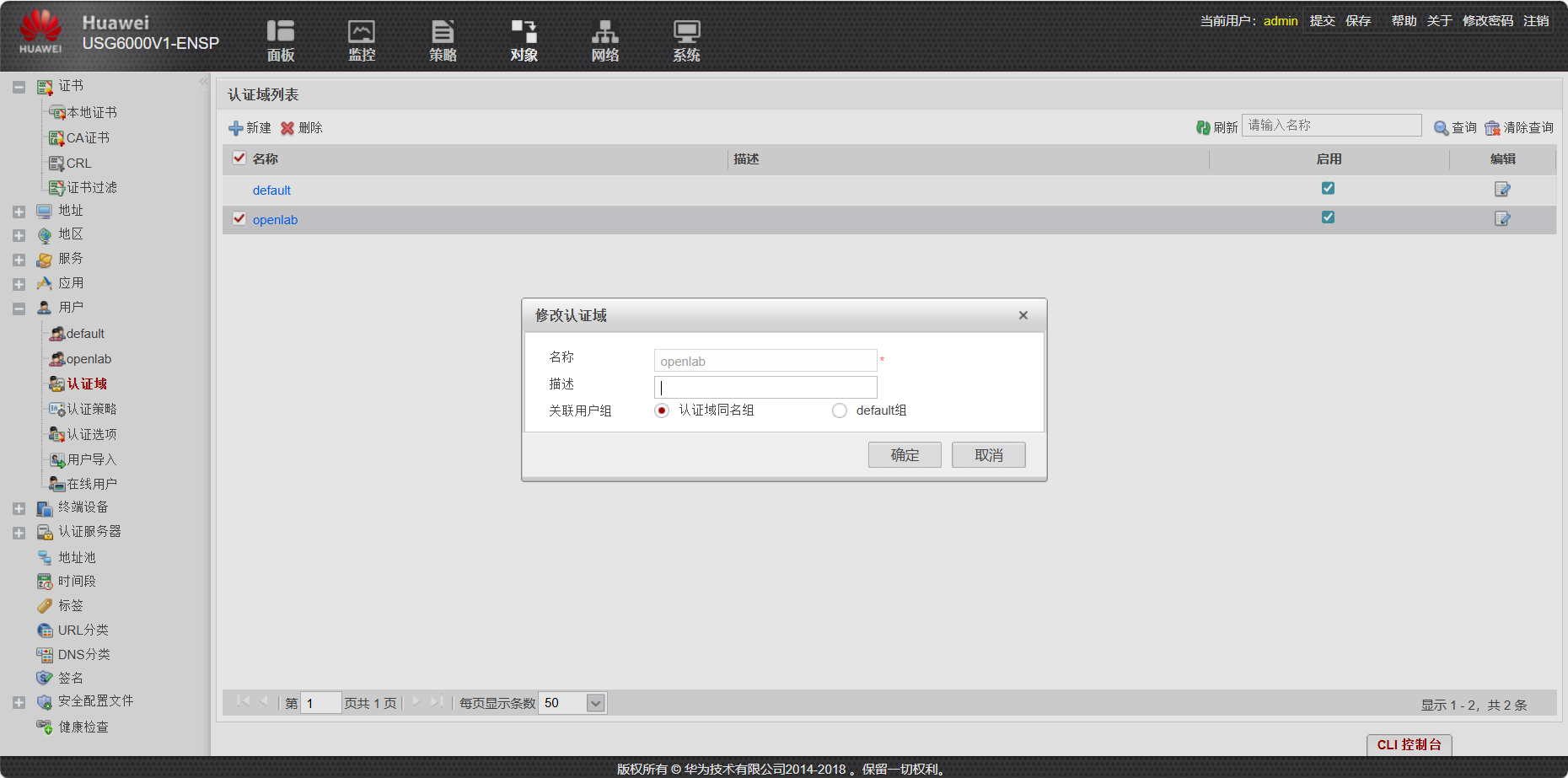

新建认证域:

新建用户：

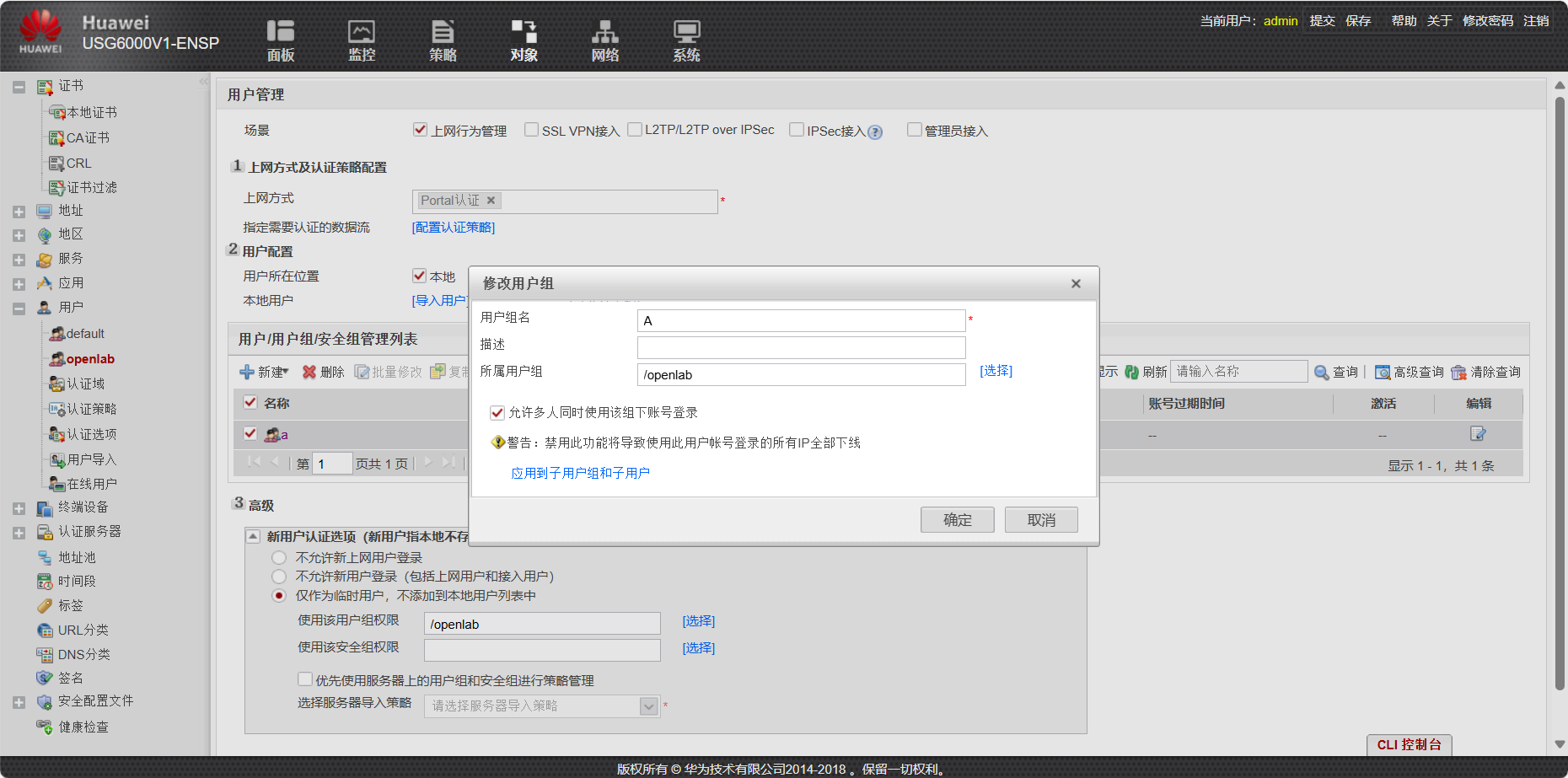

新建用户组：

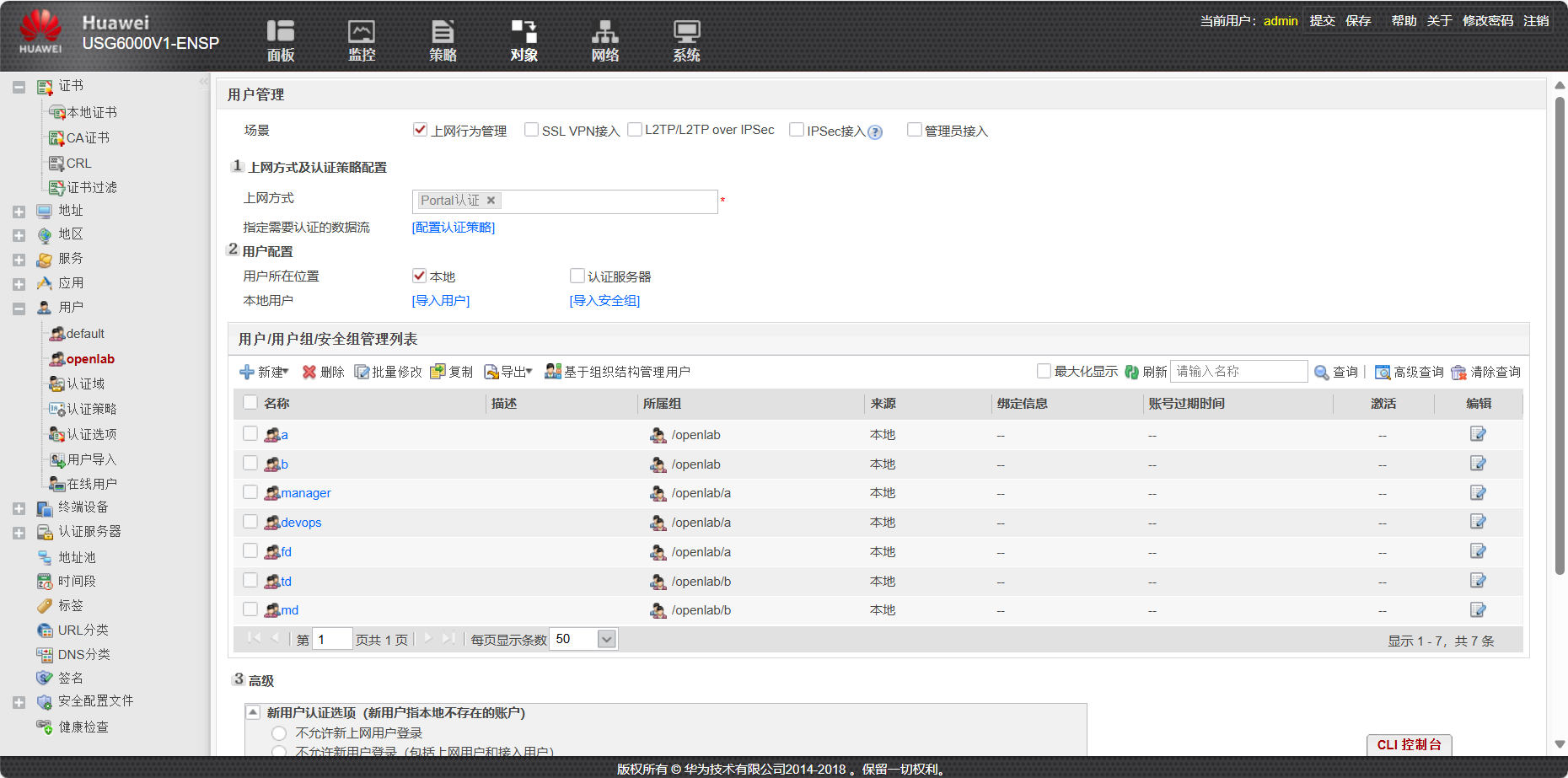

可得到以下结果：

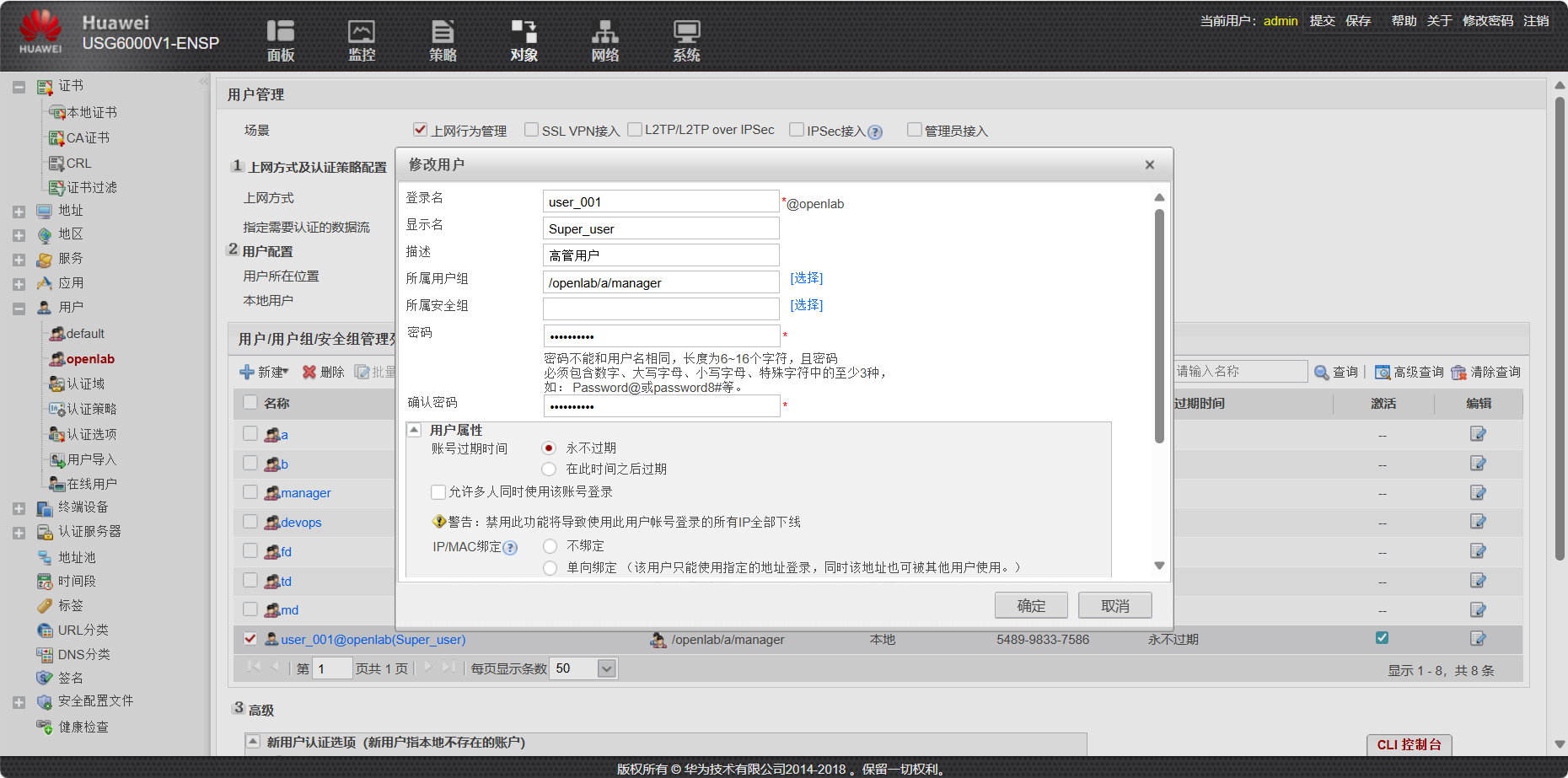

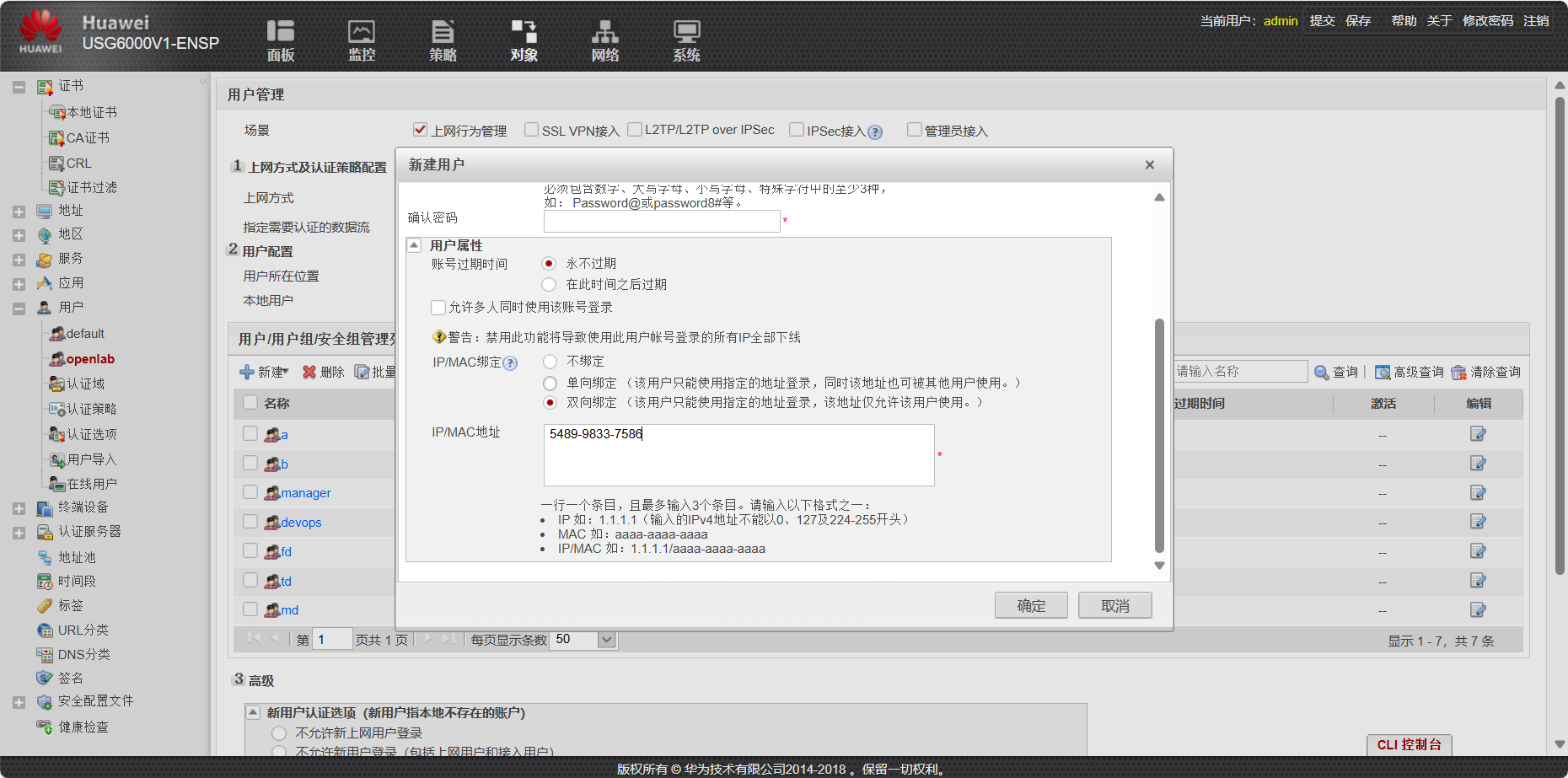

编写用户信息：

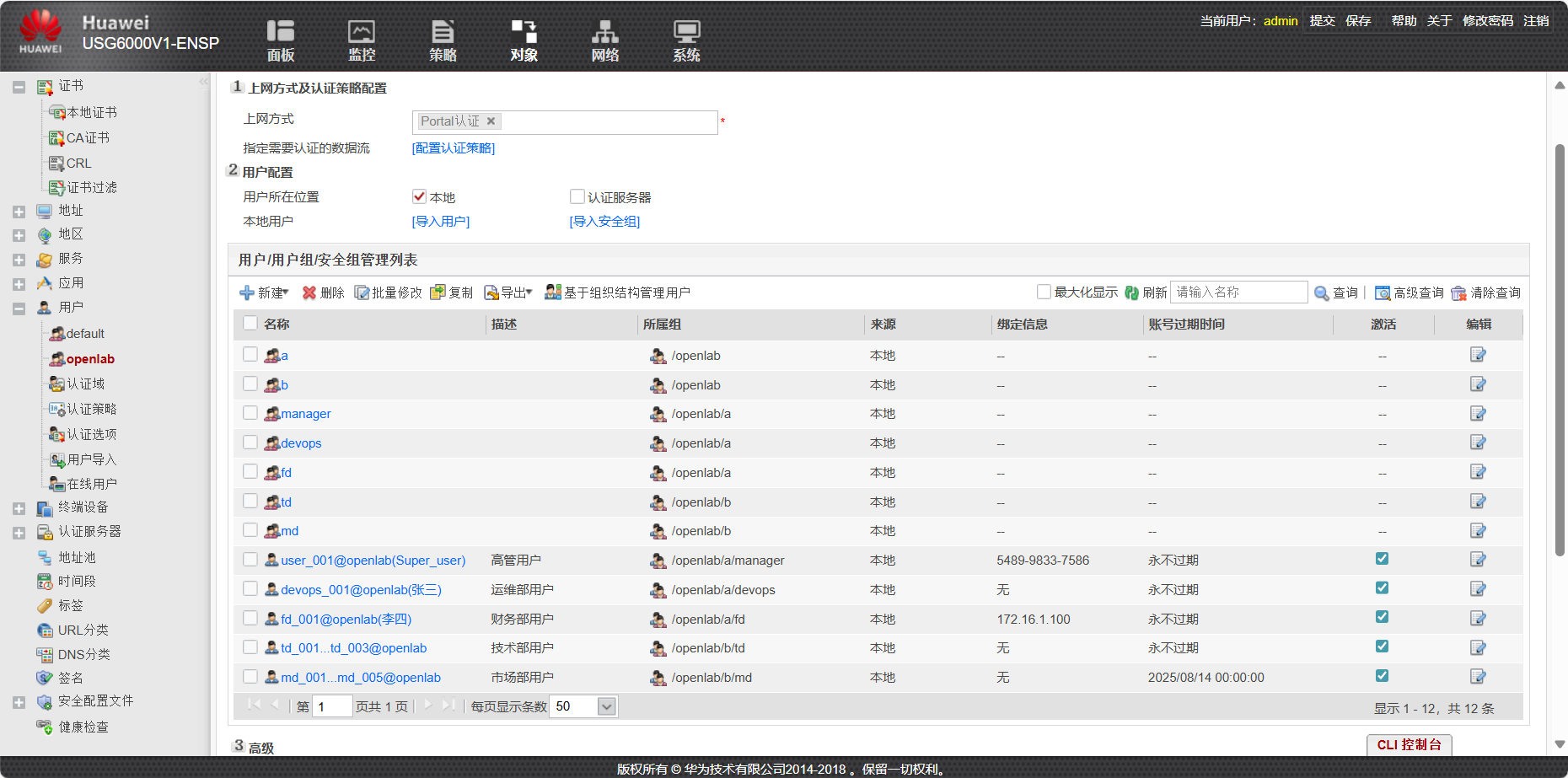

按列表要求依次创建即可得到以下结果：

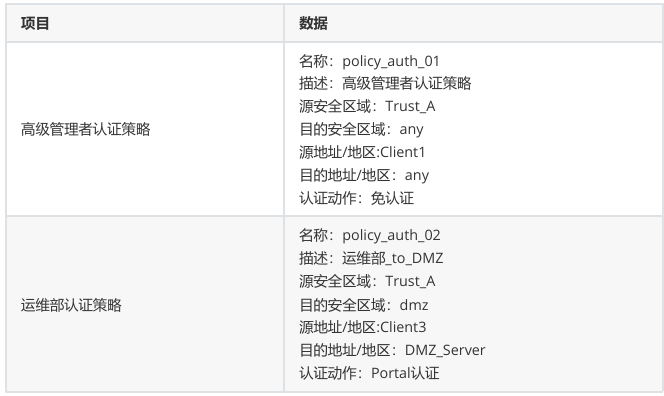

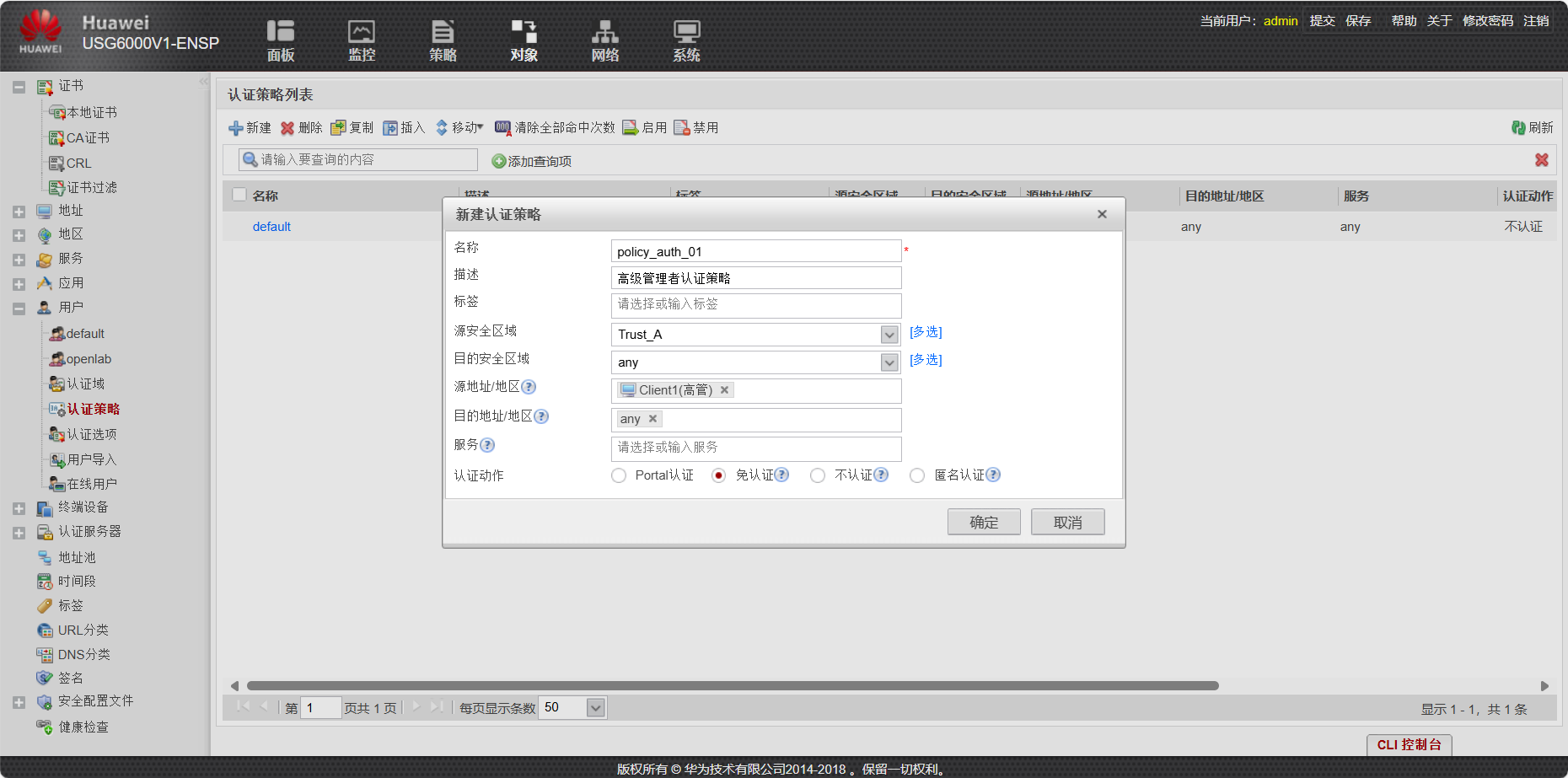

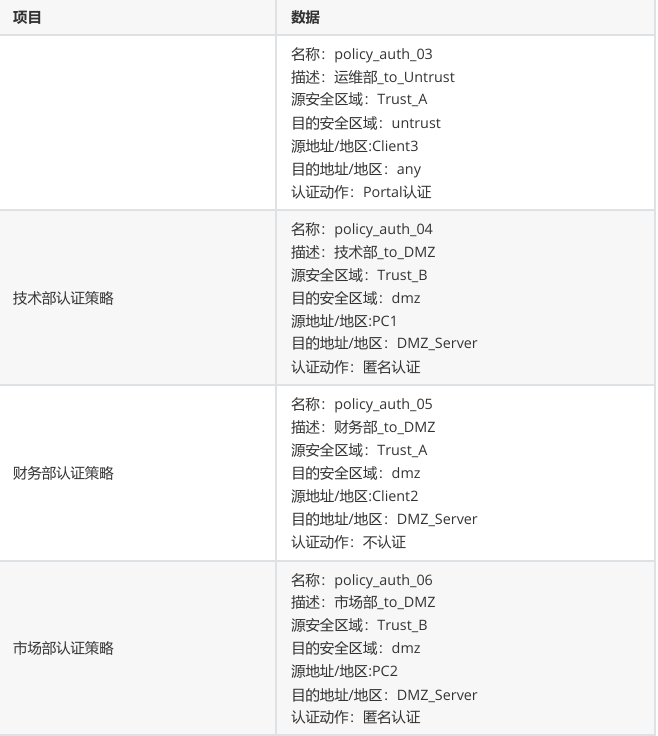

1、高级管理者访问任何区域时，需要使用免认证。

2、运维部访问DMZ区域时，需要进行Portal认证。

3、技术部和市场部访问DMZ区域时，需要使用匿名认证。

4、财务部访问DMZ区域时，使用不认证。

5、运维部和市场部访问外网时，使用Portal认证。

6、财务部和技术部不能访问外网环境。故不需要认证策略

编写应用策略：

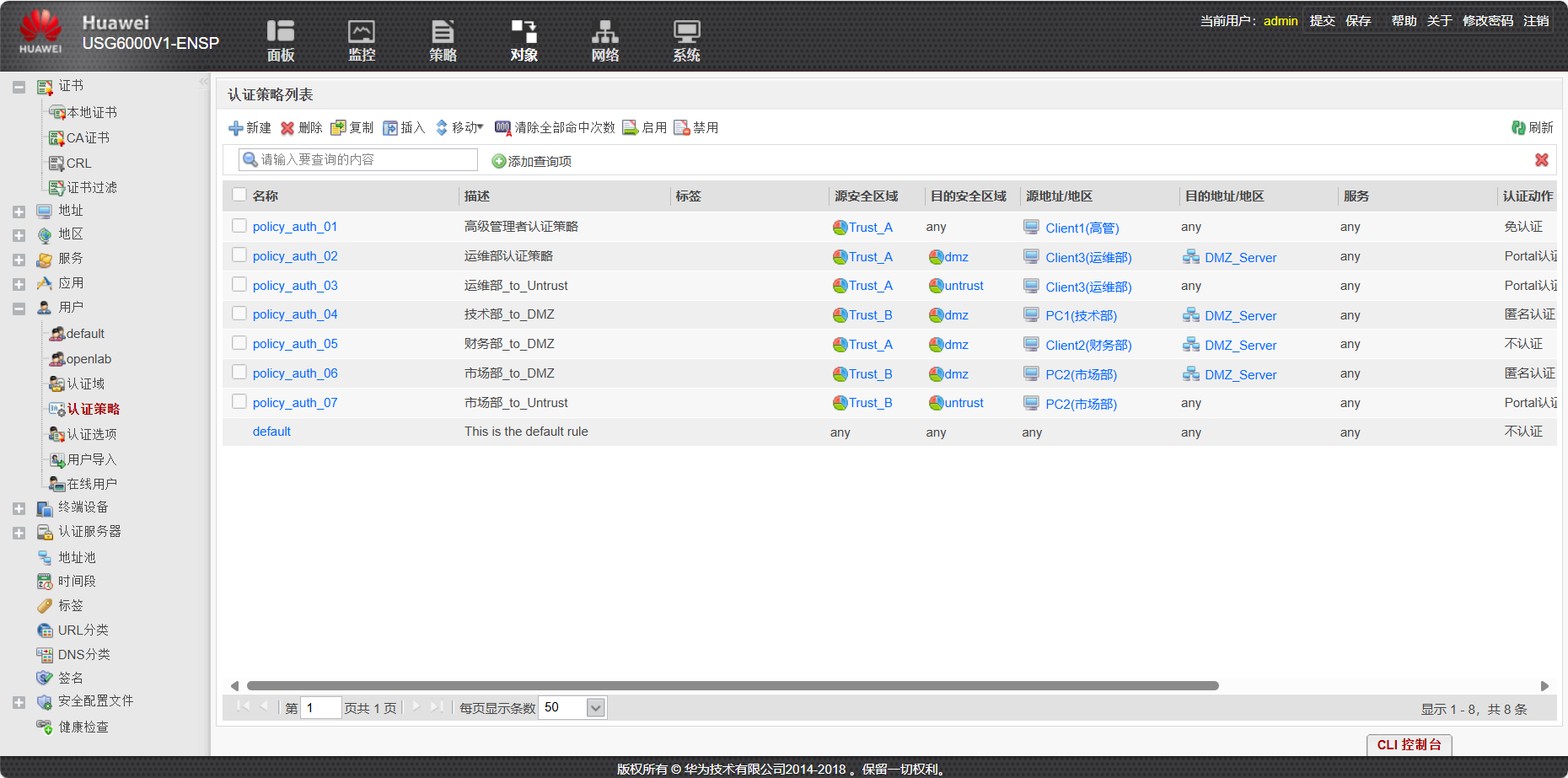

依次编写，可得以下结果：

安全策略配置

1、配置Telnet策略

2、配置DHCP策略

3、配置DNS策略

4、部门A中分为三个部门，运维部、高管、财务。 a.运维部允许随时随地访问DMZ区域，并对设备进行管理； b.高管和财务部仅允许访问DMZ区域的OA和Web服务器，并且只有HTTP和HTTPS权限。 c.运维部允许在非工作时间访问互联网环境 d.高管允许随时访问互联网环境 e.财务部任何时间都不允许访问互联网环境

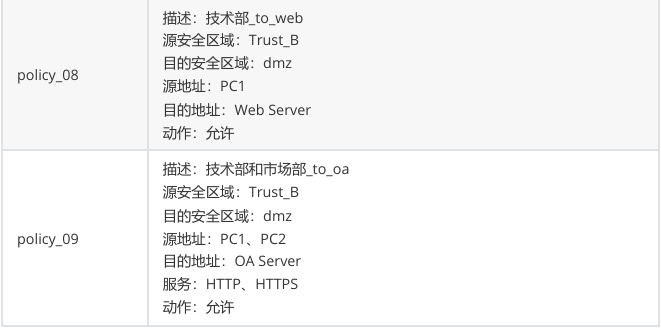

5、部门B分为两个部门，技术部和市场部 a.技术部允许访问DMZ区域中的web服务器，并进行管理 b.技术部和市场部允许访问DMZ区域中的OA服务器，并且只有HTTP和HTTPS权限。 c.市场部允许访问互联网环境

6、每周末公司服务器需要检修维护，允许运维部访问；即，每周末拒绝除运维部以外的流量访问DMZ区 域。

7、部门A和部门B不允许存在直接访问流量，如果需要传输文件信息，则需要通过OA服务器完成。---依 靠默认规则拒

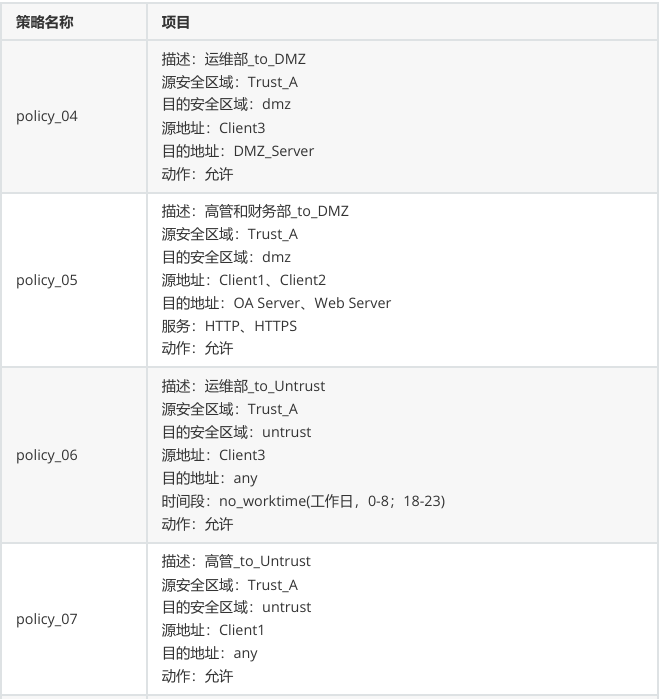

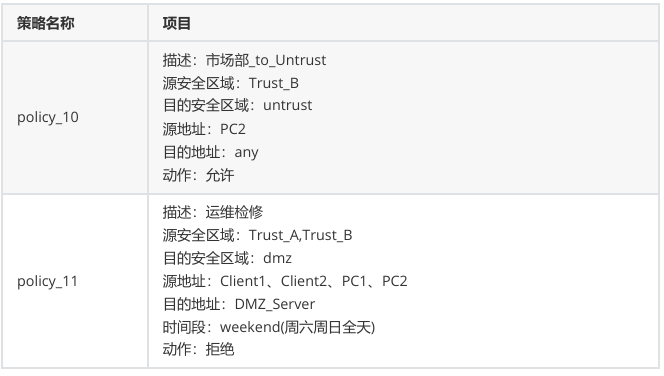

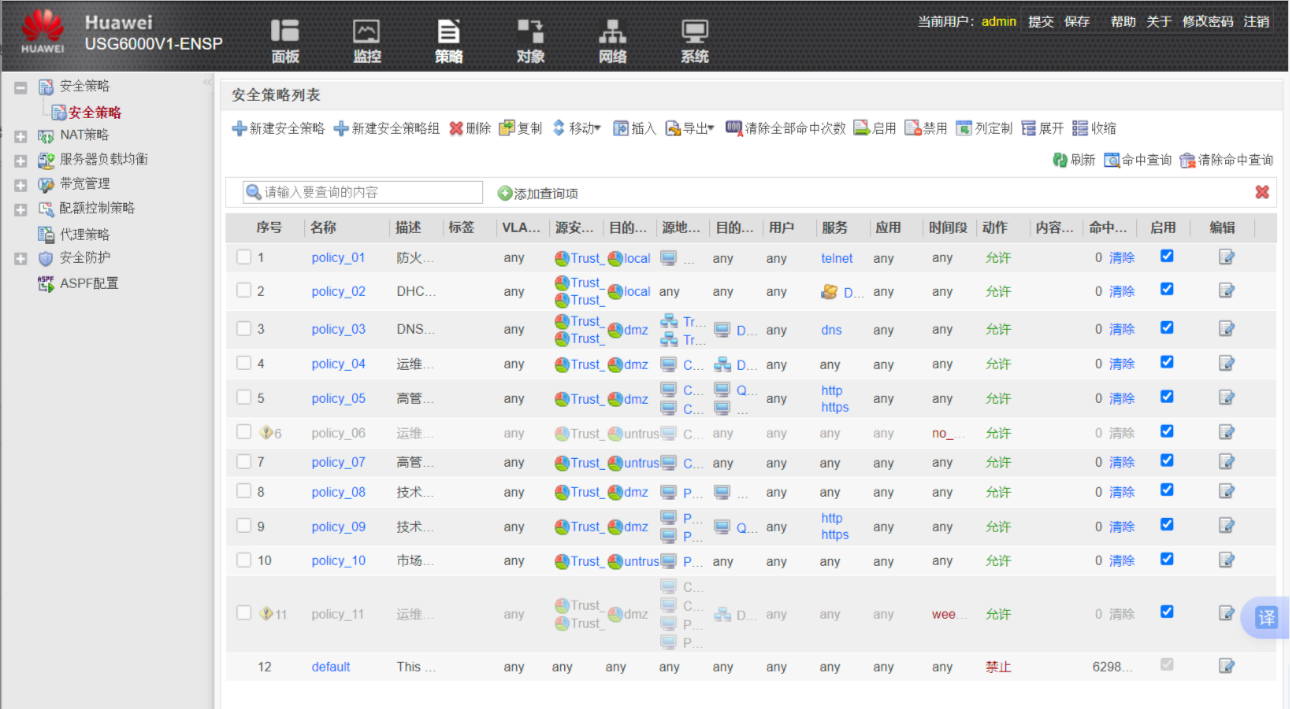

创建安全策略：
