给排水工程是安装工程造价的重要组成部分，也是相对简单易上手的专业，今天我们通过一个案例，带你理清计算思路，学会图纸识读，总结计算规则。从结合CAD快速看图的相关功能，为大家分享给排水工程的计算方法。
一、给排水工程计算思路
1、给水工程
通常按水流方向计算：
引入管------立、干管------支管------末端用水点
2、排水工程
通常按水流方向计算
卫生器具------排水支管------立管------排出管
二、给排水工程图纸识读
给排水工程图纸具体的识读方法大体上可以分为以下几个步骤
1、设计说明

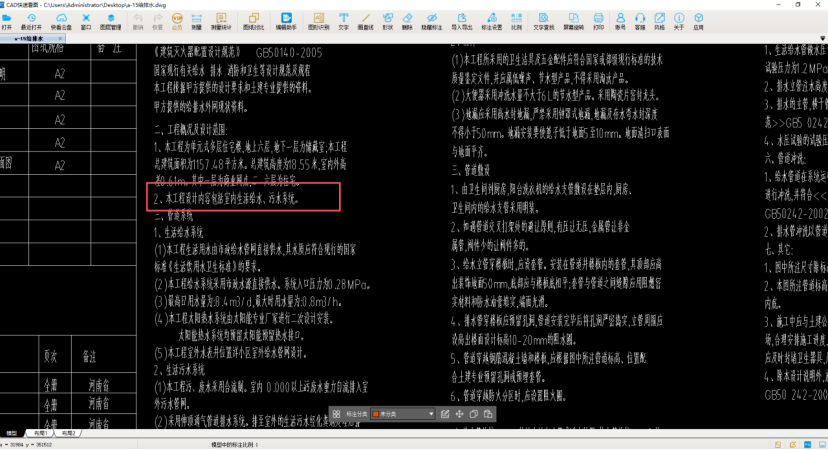

设计说明，了解本图纸设计范围，系统类型，管道材质，管道连接方式等信息，用于指导后期工程量计算。
2、系统图
系统图分为干管系统图和户内系统图。前者主要是体现立、干管的走向，规格变化。后面主要是体现户内支管的走向，规格变化。系统图绘制方法通常为斜45°绘制视角，前后方向的管线为斜线，左右方向为水平横线。
3、平面图。

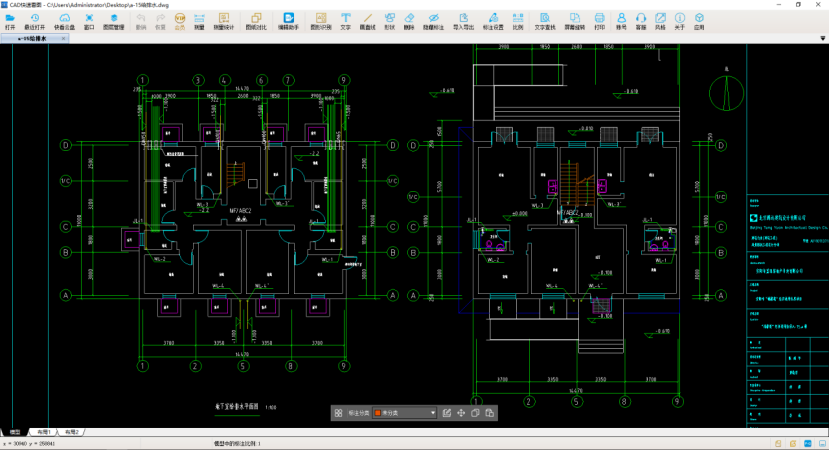

平面图主要体现管道走向、管道规格变化，也是进行工程量计算的重要载体。
三、计算规则梳理
以《河南省通用安装工程预算定额》(HA02-31-2016)为例，梳理相关的计算规则
1、与市政管网工程的界线划分
1.1、给水、采暖管道以与市政管道碰头点或以计量表、阀门（井）为界。
1.2、室外排水管道以与市政管道碰头井为界。
1.3、燃气管道，以与市政管道碰头点为界。
2、室内外管道界限划分
2.1、室内外给水管道以建筑物外墙皮1.5m为界，建筑物入口处设阀门者以阀门为界。
2.2、室内外排水管道以出户第一个排水检查井为界。
2.3、与工业管道界线以与工业管道碰头点为界。
2.4、与设在建筑物内的水泵房（间）管道以泵房（间）外墙皮为界。
3、室内给排水管道与卫生器具连接的分界线：
3.1、给水管道工程量计算至卫生器具（含附件）前与管道系统连接的第一个连接件（角阀、三通、弯头、管箍等）止；
3.2、排水管道工程量自卫生器具出口处的地面或墙面的设计尺寸算起；与地漏连接的排水管道自地面设计尺寸算起，不扣除地漏所占长度。
四、计算实例
以给水系统管道为例，计算给排水工程。

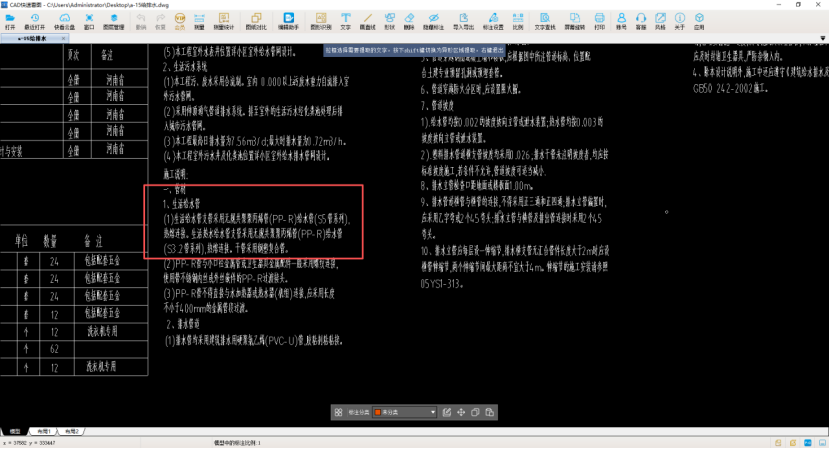

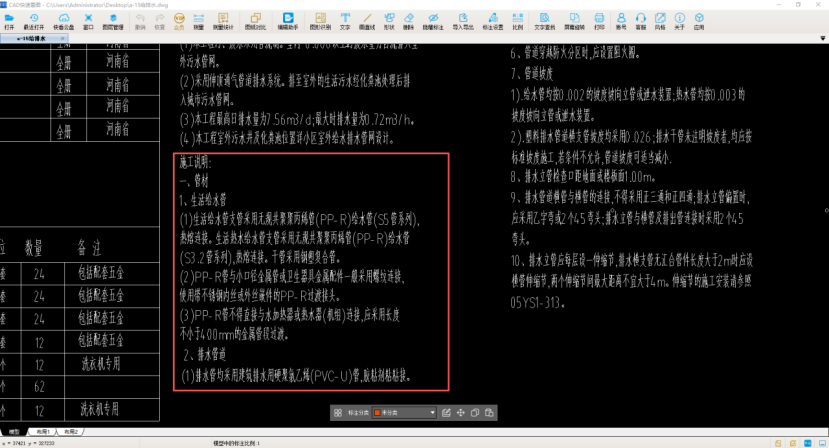

首先，在CAD快速看图中打开图纸，依据设计说明，确定管道材质。干管采用钢塑复合管，支管采用PP-R给水管 S5系列
之后，结合系统图、平面图，进行工程量计算。
然后，触发标注分类功能，已经系统图、设计说明规格建立。

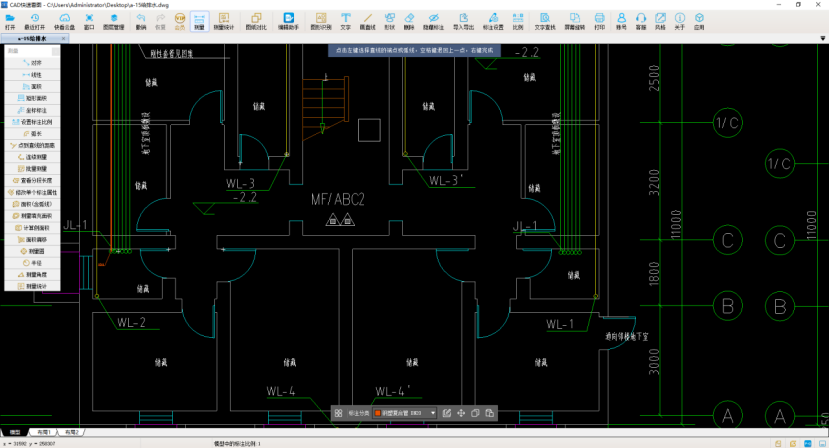

触发连续测量功能，测量钢塑复合管DN20水平管道，得到长度如下图所示，由于户型为左右对称，管道路由一致，因此，我们可以测量其中之一，后面乘倍数的形式处理。
因此，钢塑复合管DN20水平段长度为：
（6.266【水平测量长度】+1.1【翻弯高度】+1.5【外墙皮1.5m】）×6【根】×2【倍】=106.392m

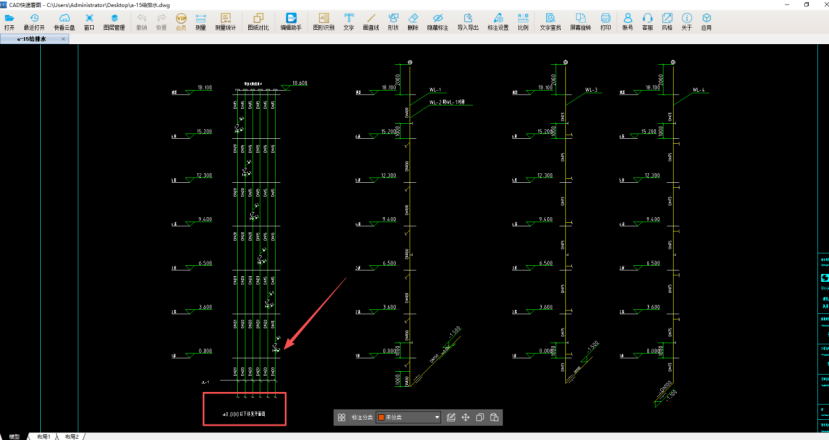

最后，结合系统图，分别计算钢塑复合管DN20、DN15规格竖向长度：
钢塑复合管DN20 竖向长度：
系统图标注每层高度直接选取长度

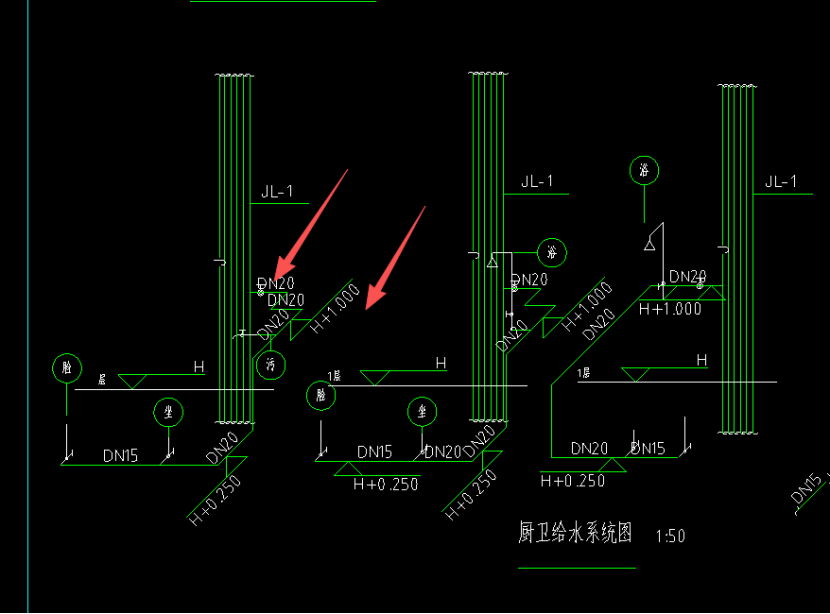

再者，结合厨卫系统图，可以知道管道规格变化点在距离地面1米处。每层+1。

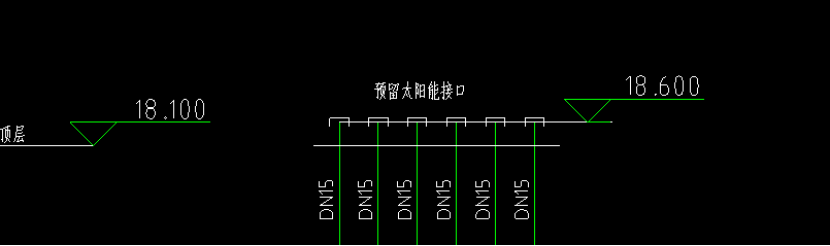

1【1层】+(3.6+1)【2层】+(6.5+1)【3层】+(9.4+1)【4层】+(12.3+1)【5层】+(15.2+1)【6层】\]\*2=106m 钢塑复合管DN15竖向长度，由于DN15竖向管道计算至18.6m，：  因此 \[(18.6-1)【1层】+(18.6-3.6-1)【2层】+(18.6-6.5-1)【3层】+(18.6-9.4-1)【4层】+(18.6-12.3-1)【5层】+(18.6-15.2-1)【6层】\]\*2=117.2m 承上所述， 钢塑复合管DN20工程量为：212.392m 钢塑复合管DN15工程量为：117.2m 受制于篇幅所限，本文介绍了给排水图纸识读方法，以及给水管道计算规则解读，结合CAD快速看图连续测量快速计算，接下来，我们继续给排水工程之旅，开启排水系统管道计算实例篇章。
