软板治具根据其用途主要分为以下几大类：
- 测试治具
这是最常见的一种治具，主要用于对软板的电气性能进行测试。
主要操作流程：
准备与上料：
操作员从防静电容器中取出待测软板。
目视检查软板有无明显物理损伤。
将软板精准地对位到测试治具的定位销或定位框内。由于软板易变形，对位需要格外仔细。
合盖与固定：
下压治具的上盖，或者启动气动/液压装置，使治具闭合。
治具内部的探针会精准地压在软板的测试点上。这个过程中，治具的压板或硅胶垫会均匀地压住软板本体，防止其弯曲或弹起，确保所有探针接触良好，同时避免损伤软板。
执行测试：
操作员按下启动按钮，或治具自动触发测试程序。
测试系统会通过探针向软板施加电信号，测量电压、电流、电阻、电容、阻抗等参数，检查是否存在开路、短路或元件值不良等问题。
判断与下料：
测试完成后，治具的指示灯会显示结果（通常绿灯为PASS，红灯为FAIL）。
操作员打开治具上盖，根据指示取出软板。
良品和不良品分别放入指定的区域。
关键部件： 探针、压板、硅胶垫、定位装置。

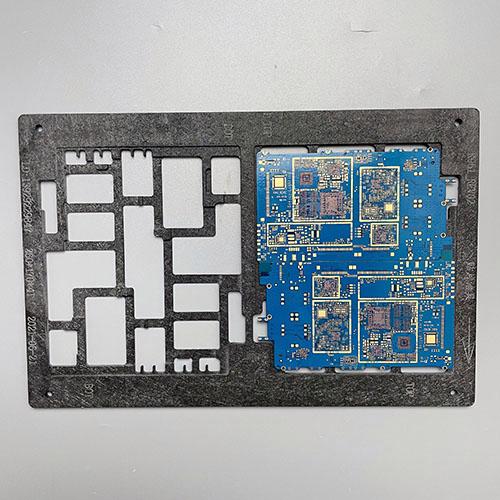

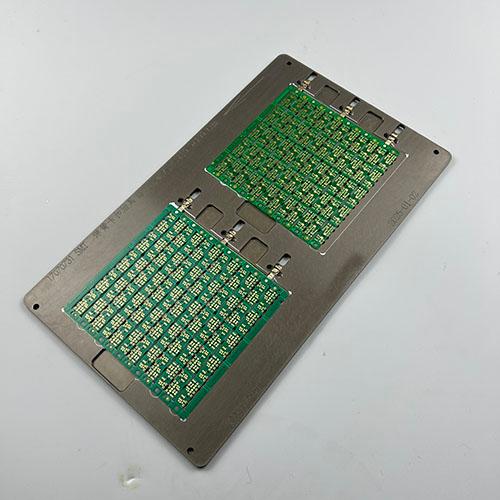

- 焊接治具
在SMT贴片后或手工焊接/返修时使用，用于固定软板并保护特定区域。
主要操作流程：
安装治具： 将焊接治具放置在工作台上，并可能将其固定在回流焊炉的导轨上。
放置软板： 将软板放入治具的型腔中，确保需要焊接的区域（如金手指、连接器）完全暴露，而不需要焊接或需要保护的区域（如柔性部分、精密传感器）被治具覆盖。
固定软板： 使用治具上的小盖板或压块轻轻压住软板，防止其在焊接过程中移动。压力要适中，不能压伤元件或板身。
进行焊接：
将整个载有软板的治具一起通过回流焊炉。治具通常由耐高温材料制成。
手工焊接/返修： 治具为操作员提供一个稳定的工作平台，防止热风枪的风力吹动软板。
冷却与取出： 焊接完成后，等待治具和软板冷却，然后小心地将软板从治具中取出。
关键作用： 定位、遮蔽、隔热、防止变形。
- 组装与点胶治具
在将软板安装到产品外壳内，或需要在其上点胶固定元件时使用。
主要操作流程：
定位： 将治具作为"假外壳"或定位平台。
放置软板： 将软板按照产品设计的最终形态弯曲或折叠，放入治具中。治具会精确地限制软板的形状和位置。
固定与操作：
组装： 在治具上进行后续的锁螺丝、卡扣固定等操作。
点胶： 使用点胶机沿着治具上预设的路径对软板进行点胶，治具保证了胶水位置的精确性。
取出： 待胶水固化或组装步骤完成后，将已成型的软板组件从治具中取出。
关键作用： 保持软板的特定三维形态，确保组装一致性。
