多水箱液位闭环控制-EXP-液位-多通道

多水箱液位闭环控制-EXP-液位-多通道


实验目的

摘要:

本项目实现了一套基于半实物仿真 搭建四水箱液位控制实验系统,集成液位测量、PWM 水泵驱动与扰动注入,适用于控制算法教学与实验验证。

关键词:半实物; PWM; 液位传感器; 液位控制; 闭环控制; 多水箱系统; 控制实验平台; 扰动注入; simulink; VMA421 水泵 ;双 H 桥驱动;Milone Technologies PN-12110215TC-12

注:本文仅从实验系统与工程实现角度进行记录。


实验系统整体结构

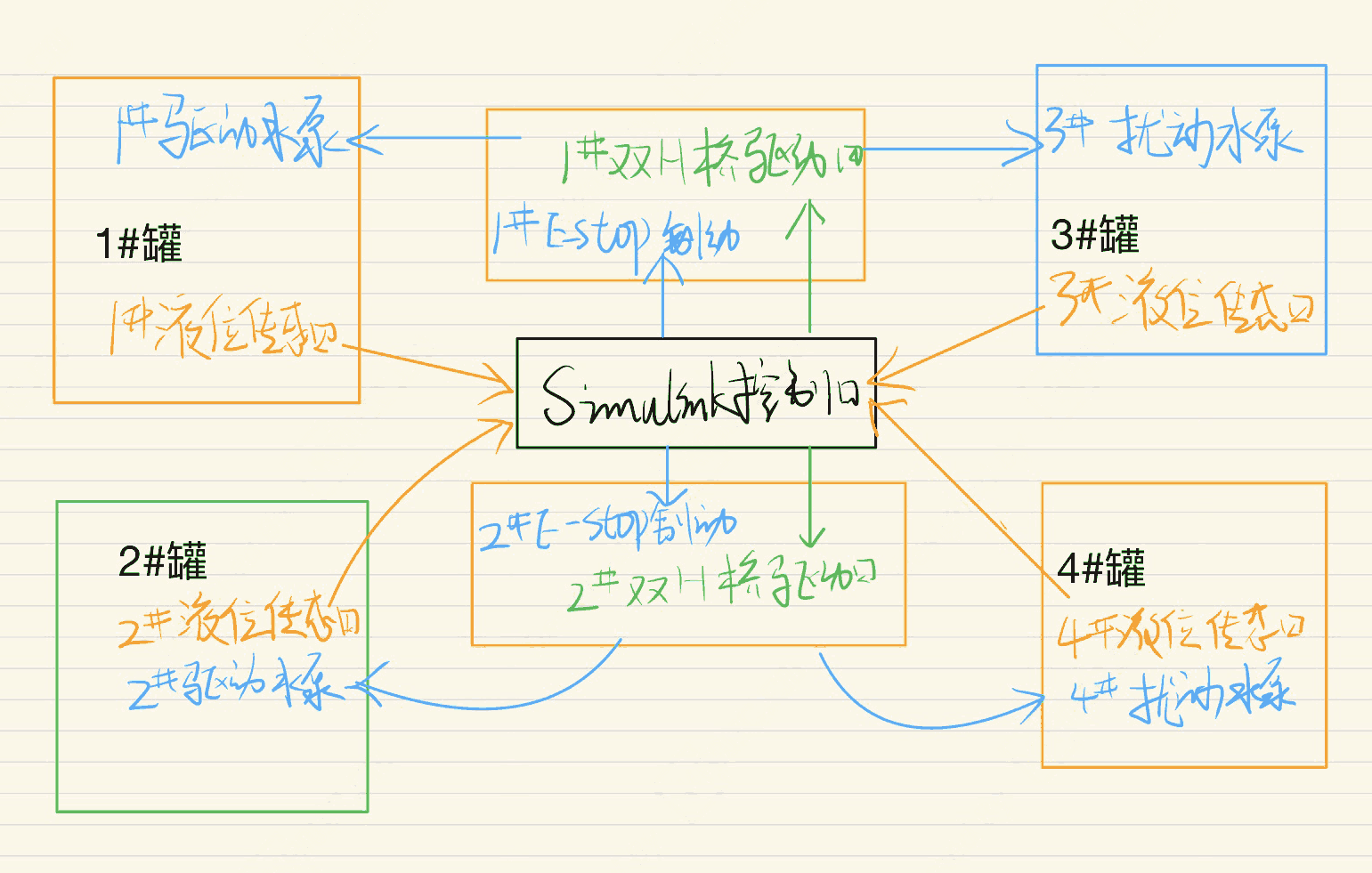

下图为根据实验内容整理的系统结构框图。


关键信号与实验流程说明(精炼版)

  • 水箱液位变化 → 作用于液位传感器
  1. 液位传感器 → 输出模拟电压信号
  2. 输出模拟电压信号→ 发送数据给控制器
  3. 控制器 → 输出 PWM 信号
  4. PWM 信号 → 双H桥驱动模块 → 水泵 → 产生扰动
  5. PWM 信号 → 双H桥驱动模块 → 水泵 → 改变水流量

说明:仅记录信号在系统中的流向与作用,不涉及控制算法或具体参数。

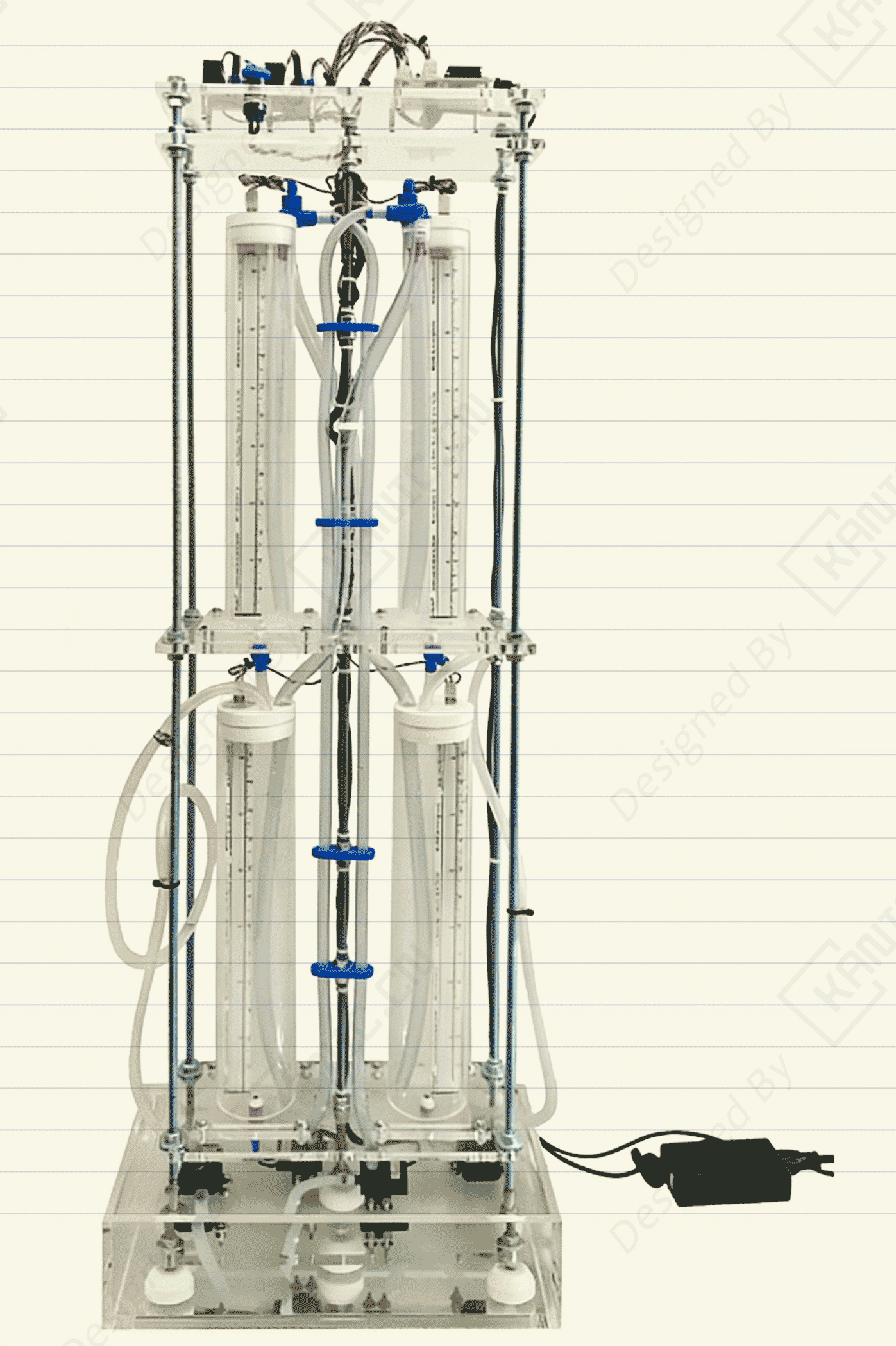

实验数据与现场


涉及的部分硬件

  • Velleman VMA421 无刷直流潜水泵
  • L298N 双 H 桥驱动模块
  • Milone Technologies PN-12110215TC-12 电阻式液位传感器
  • E-Stop 紧急制动开关

以上配置仅用于说明实验背景,不同应用场景下可采用等效方案。

说明

结构框图来源于实际实验平台验证后的通用实现形式,细节根据具体硬件版本略有差异。

交流说明

本文首发于【GitHub/Gitee】,作者:KANIC,研究方向为 自动化实验平台、控制算法验证及半实物仿真系统。

相关实验或程序已整理至 GitHub,可在 GitHub 平台搜索 KANIC-lab/KANIC 查看。

如需进一步讨论,可私信联系,并注明文章编号。文章编号位于标题末尾,以字母开头如"EXP-XXXX-XXX"
