全国产RFVU3P5G核心板

概述

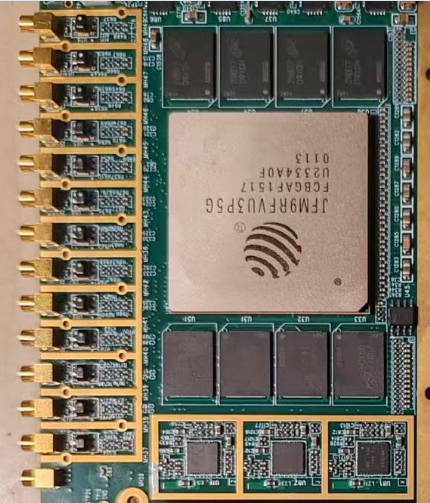

RFVU9P5G核心板基于复旦微的RFSOC处理器，型号为JFM9RFVU3P5G-FFVC1517，板卡100%采用国产芯片设计，除FPGA外，其它器件可兼容进口。具备强大的采集和运算能力，适用于雷达、通信、图像以及电子对抗等高速实时信号处理领域。

技术特点

1. 1片复旦微高性能RFSOC处理器；
2. RFSOC外挂两组DDR4 SDRAM，每组容量4GB,位宽64bit，速率不低于2000MT/S；
3. RFSOC外挂1片1Gbit SPI Flash用作程序存储器；
4. 核心板具有6通道14bit ADC和8通道DAC，采样率可达5GSPS和6.4GSPS,连接器为SMP；
5. 核心板支持10~200MHz的参考时钟，板内产生ADC和DAC所需采样时钟,连接器为SMP；
6. 核心板具有一个FMC+连接器，引出20对MGT信号和34对LVDS信号。
7. 物理特性

• 尺寸：128（mm）×96（mm）,FMC位于核心板背面，核心板与载板之间的高度为10mm；
• 功耗：最大约为30W，供电电压12V；
