1. 电路模型

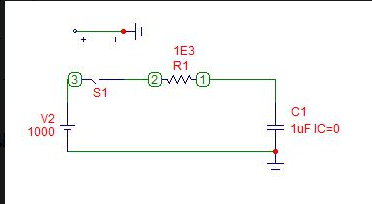

最基本的RC充电电路模型如下：
-
一个直流电压源 V2
-
一个阻值为 R1 的电阻（限流/充电电阻）
-
一个初始未充电（电压为0）的电容 C1，与电阻串联。
在时间 t=0 时，开关S闭合，开始通过电阻对电容充电。
2. 核心公式：电压随时间的变化
根据电路分析和求解一阶微分方程，电容两端的电压 Vc(t)随时间增长的表达式为：
这个公式是RC充电分析的核心。
公式解读：
-
Vs： 电源电压，也是电容电压最终趋于的稳定值。
-
e： 自然常数（约2.71828）。
-
R： 电阻值（单位：欧姆，Ω）。
-
C： 电容值（单位：法拉，F）。
-
RC ： 具有时间量纲，称为 "时间常数" ，通常用希腊字母 τ表示。
3. 关键概念：时间常数 τ
定义： τ=R×C
物理意义： 时间常数 τ 是描述RC电路充放电速度快慢 的核心参数。它的具体意义是：当充电时间 t=τ时，电容电压将上升到电源电压 Vs的 (1−e−1)≈63.2%

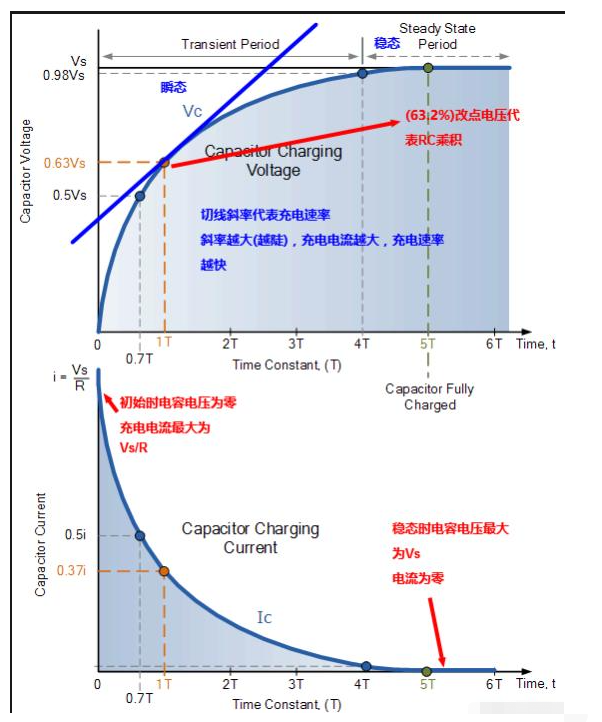

4. 常用百分比与时间常数τ的对应关系
根据上述公式，可以得出几个工程上常用的估算点：
| 充电时间 tt | 电容电压 Vc 占电源电压 Vs的百分比 | 工程意义与典型应用场景 |
|---|---|---|
| t=1τ | ≈ 63.2% | 电容电压达到稳态值的约三分之二 ，是电路响应速度的基准参数。 |
| t=2τ | ≈ 86.5% | 电压已进入快速充电末期，可用于对充电速度要求不苛刻的场合的近似完成判断。 |
| t=3τ | ≈ 95.0% | 通常认为是充电基本完成的节点。在多数精度要求不高的应用中，可认为充电结束。 |
| t=4τ | ≈ 98.2% | 充电已非常接近完成。适用于需要较高充电完成度的场合，如精密模拟电路的上电初始化。 |
| t=5τ | ≈ 99.3% | 从理论上讲，电路已进入完全稳定状态。在绝大多数工程设计中，充电过程可以认为已经结束。 |
工程经验： 通常认为电容经过 3τ∼5τ 的时间后，充电过程"基本完成"。
应用实例
1)电路设计：在需要快速响应的电路中，通常选择较小的RC常数；而在需要缓慢变化的电路中，则会增大RC常数。
2)定时电路：RC常数可以用于构建各种精确定时电路，例如LED延时关闭电路，通过选择适当的R和C值，实现从毫秒到小时的可调延时。
3)电源软启动：在开关电源的软启动电路中，RC网络用于控制功率器件的渐开启过程，避免突加电压导致的电流冲击，保护敏感电子元件。
4)复位或者使能控制：在上电瞬间，为了确保电压稳定后系统稳定工作，一般会加一个RC缓启，避免上电瞬间电压还未完全稳定，导致瞬间功耗过大拉低电源或者MCU由于电压不稳而出现工作异常。
