一、问题描述
根据饭店的服务质量与饭菜质量来控制给小费的金额。
1.1控制输入
给定一个0~10的数表示饭店的服务质量(这里10表示非常好)
另一个0~10的数表示饭店的食品质量。
1.2控制规则（小费规则）
3条规则:
如果服务差或食品差,那么小费低;
如果服务好,那么小费中等;
如果服务极好或食品极好,那么小费高。
1.3控制输出（小费金额）
我们假设中等小费为15元,小费高为25元,小费低为5元。
二、建立编辑模糊控制器
2.1启动

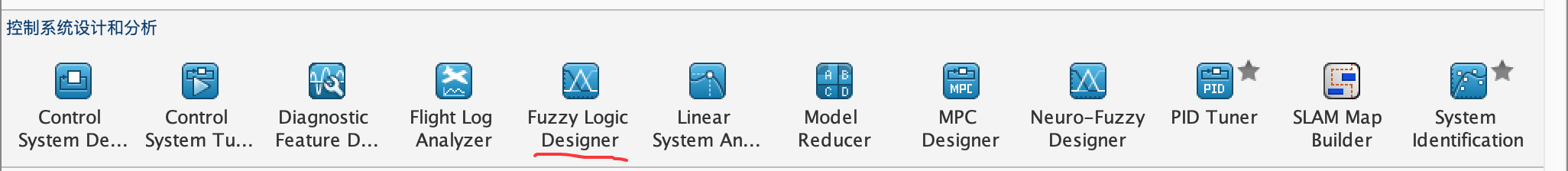

在命令行中输入：fuzzy或者从app界面启动。

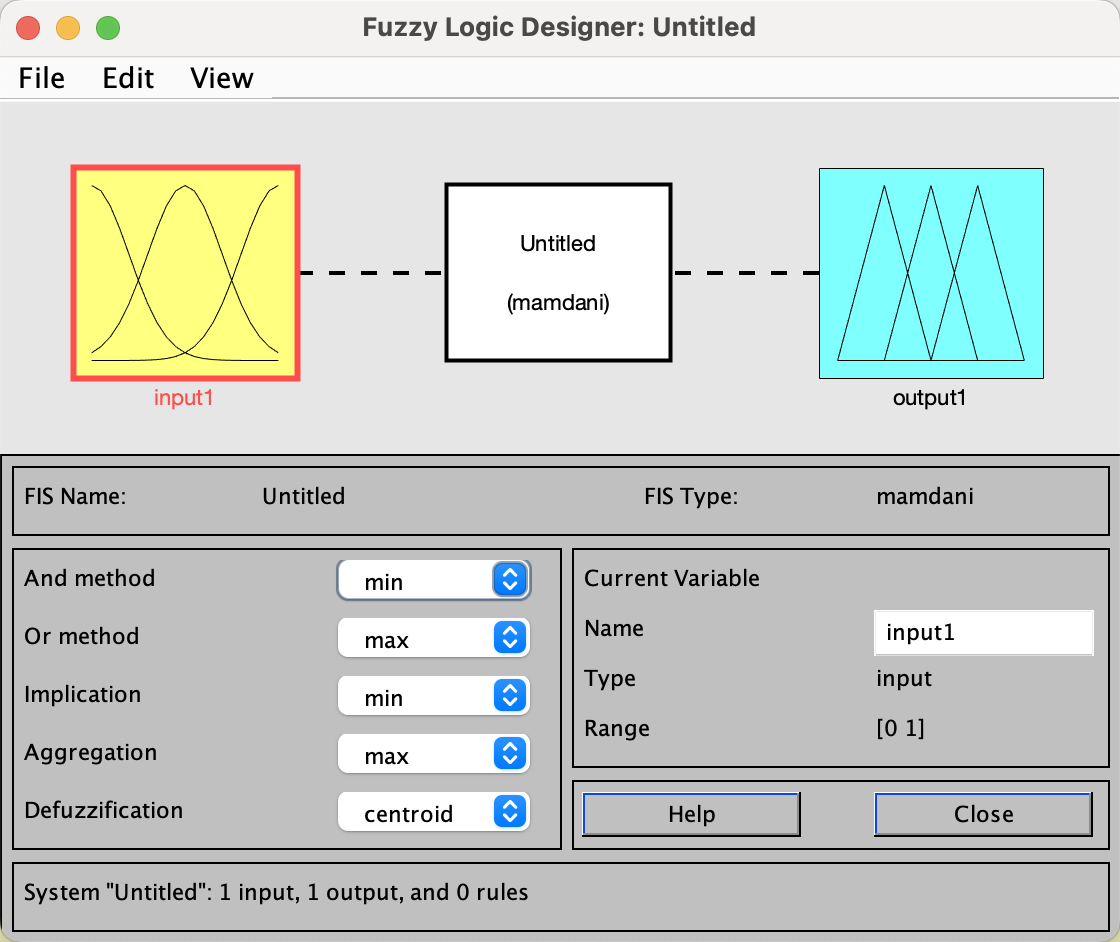

打开的画面如下：
2.2控制器整体编辑
修改input1为service，并修改Range为[0 10]，因为服务最高为10分。

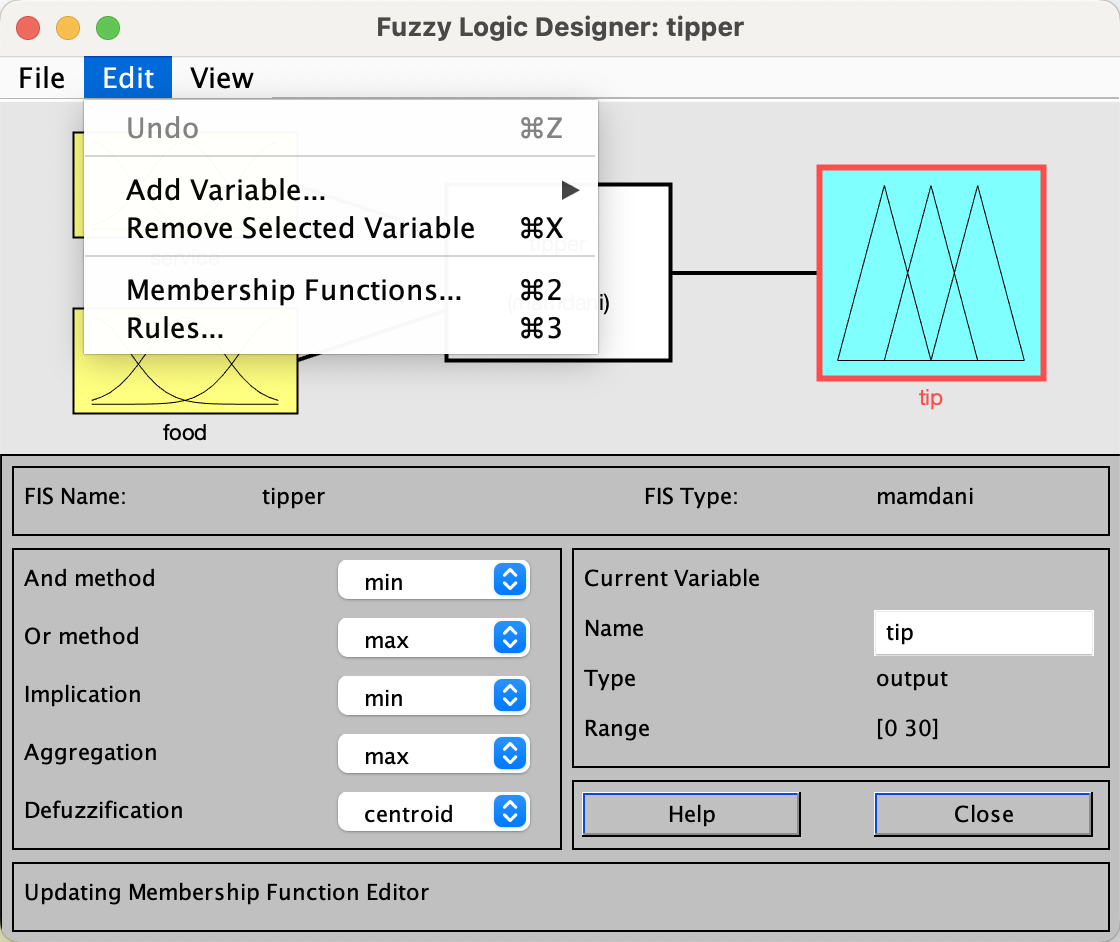

在file菜单中，选择添加变量，添加另一个输入为food，范围设置为[0 10]。
输出变量名改为tip，范围设置为[0 30]，即我们根据服务与食物付出的金额为0-30元。
2.3编辑隶属函数及等级分类
双击输入或输出变量，即可进入隶属度编辑界面。
需要添加隶属度函数，可在Edit相应子菜单中操作。

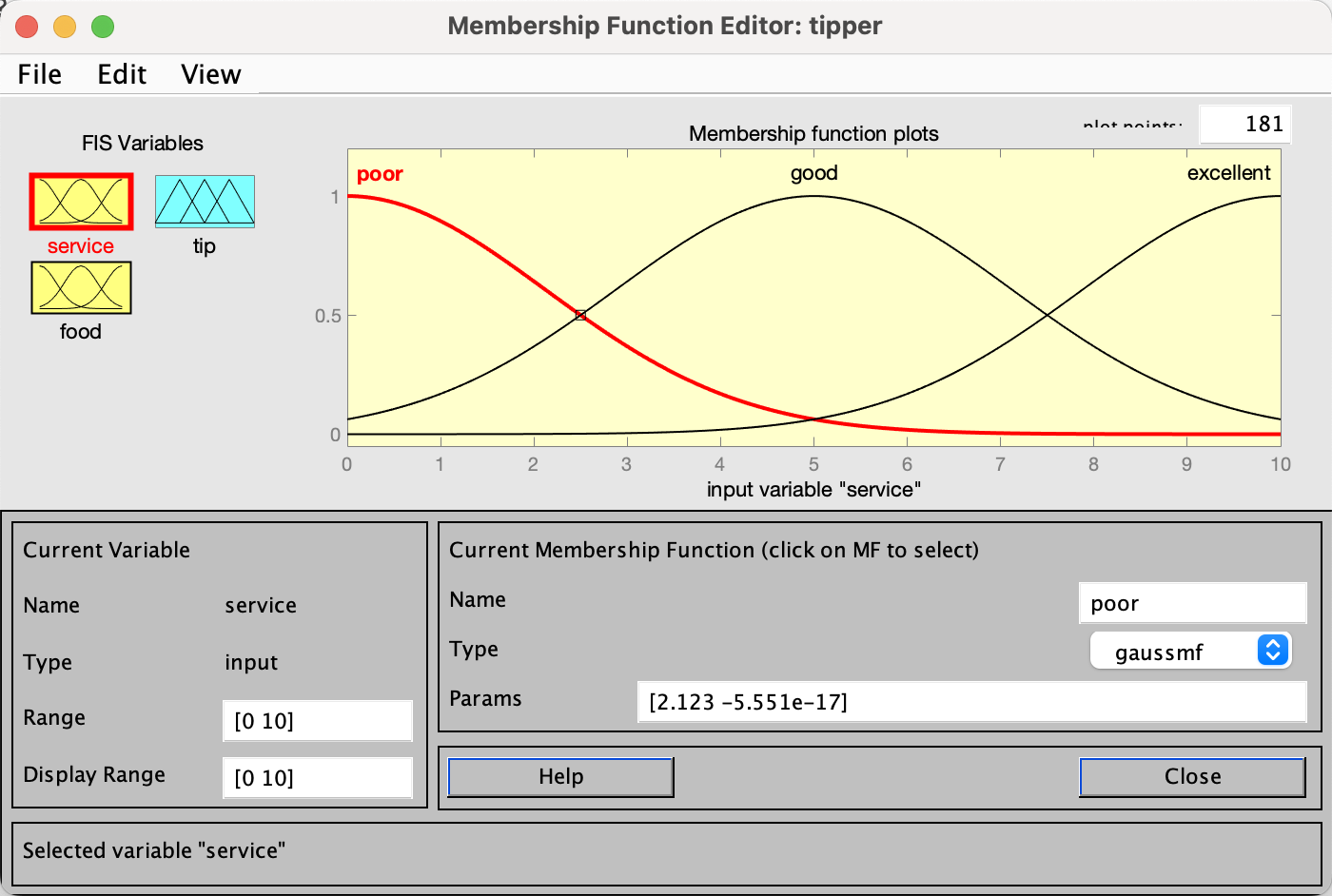

首先编辑service，分为poor、good、excellent三类，隶属度函数选择gaussmf，为高斯型隶属函数。编辑完画面如下。

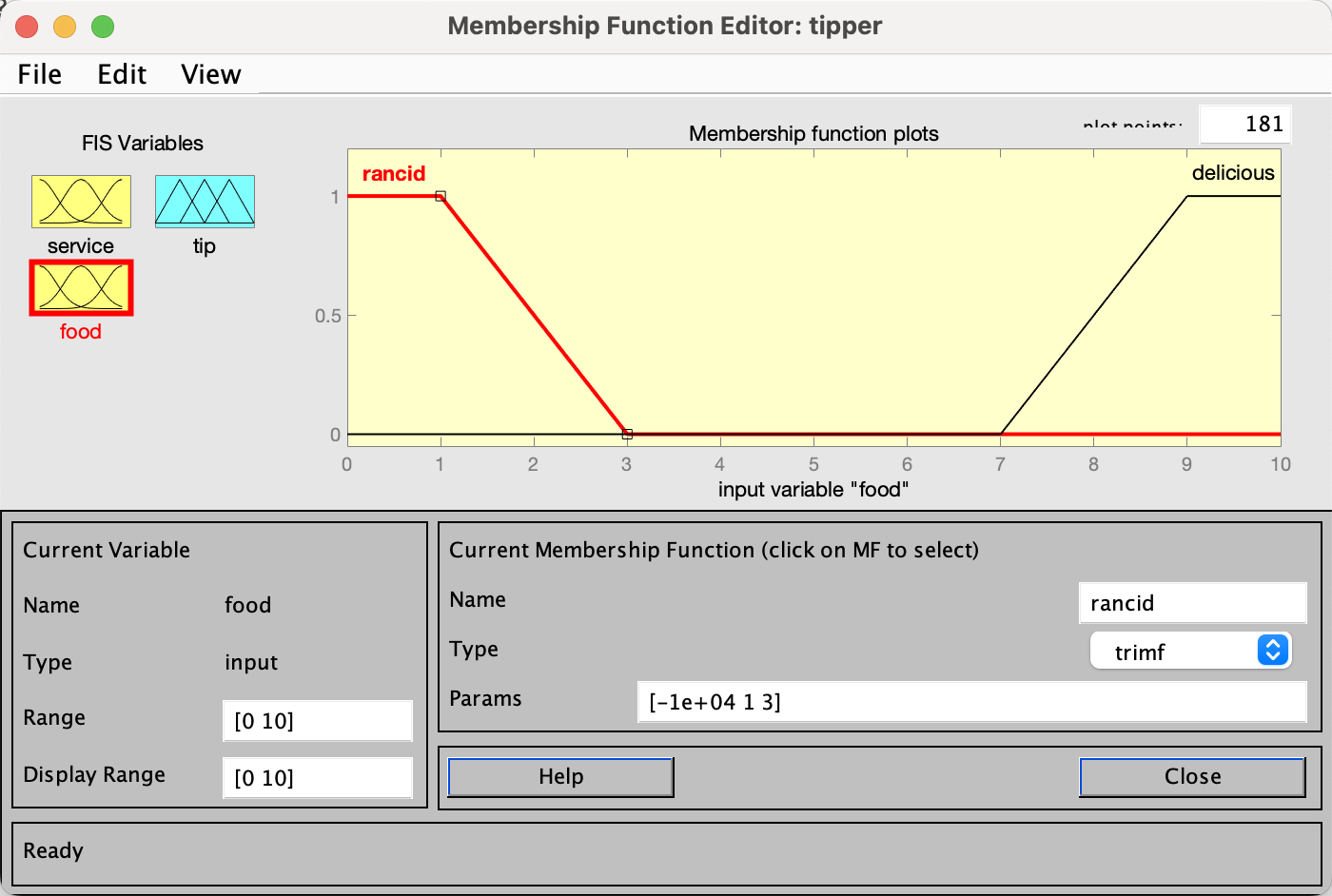

同理，编辑food，food只有在特别难吃与特别好吃时，才影响小费金额。隶属度选择三角形隶属函数（trimf），即评分在0-1分时，为特别难吃，评分在9-10分时为特别好吃，编辑完画面如下。

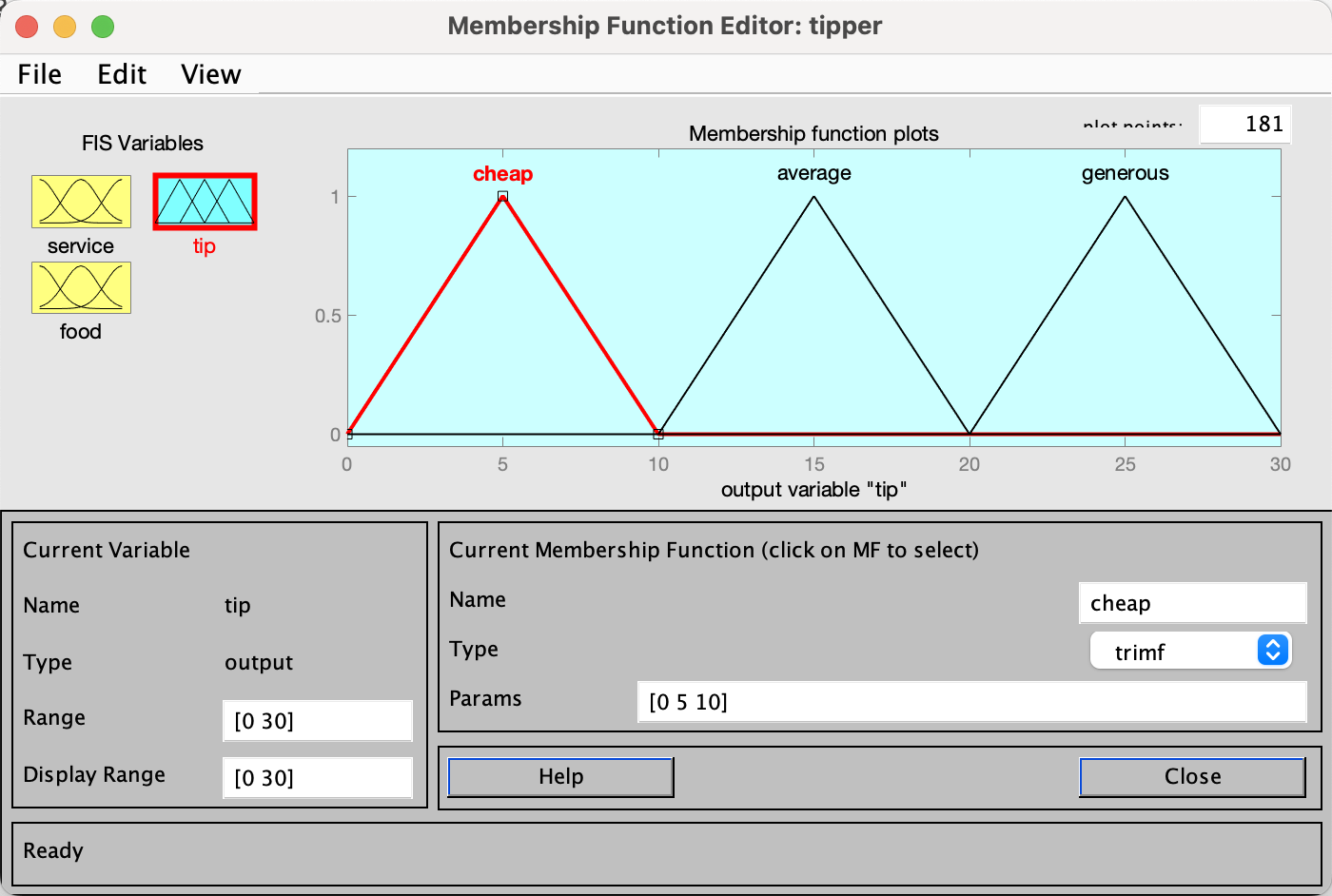

编辑小费tip，小费分为少cheap，正常average，慷慨generous三类，中等小费为15元,小费高为25元,小费低为5元。采用三角形隶属函数（trimf），编辑完画面如下。
2.4编辑模糊规则
双击控制器方框，框中的mamdani是控制器的类型，其一大特点是模糊推理的结果也是模糊的，然后通过去模糊化获得控制量的输出值。
Mamdani 推理法是模糊控制中最常用的推理方法之一，特别适用于模糊控制器设计。它基于模糊逻辑，通过模糊化、模糊规则和去模糊化的过程进行推理和决策。
选择输入输出的等级，并根据与、或、非的逻辑运算，进行规则编辑。

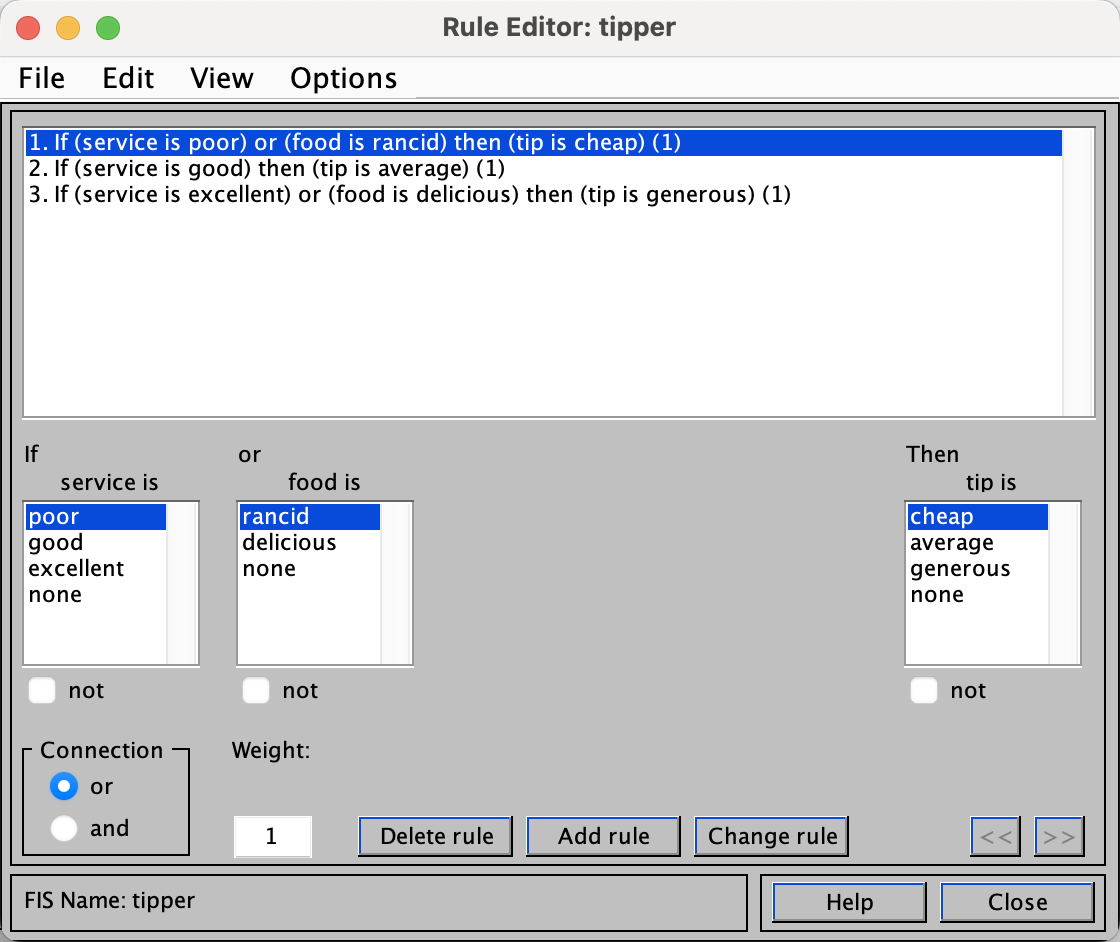

将如果服务差或食品差,那么小费低;如果服务好,那么小费中等;如果服务极好或食品极好,那么小费高这三条文字规则，编辑如下。
至此，控制器编辑完成，整体保存为tipper.fis。
三、查看控制器
3.1查看规则

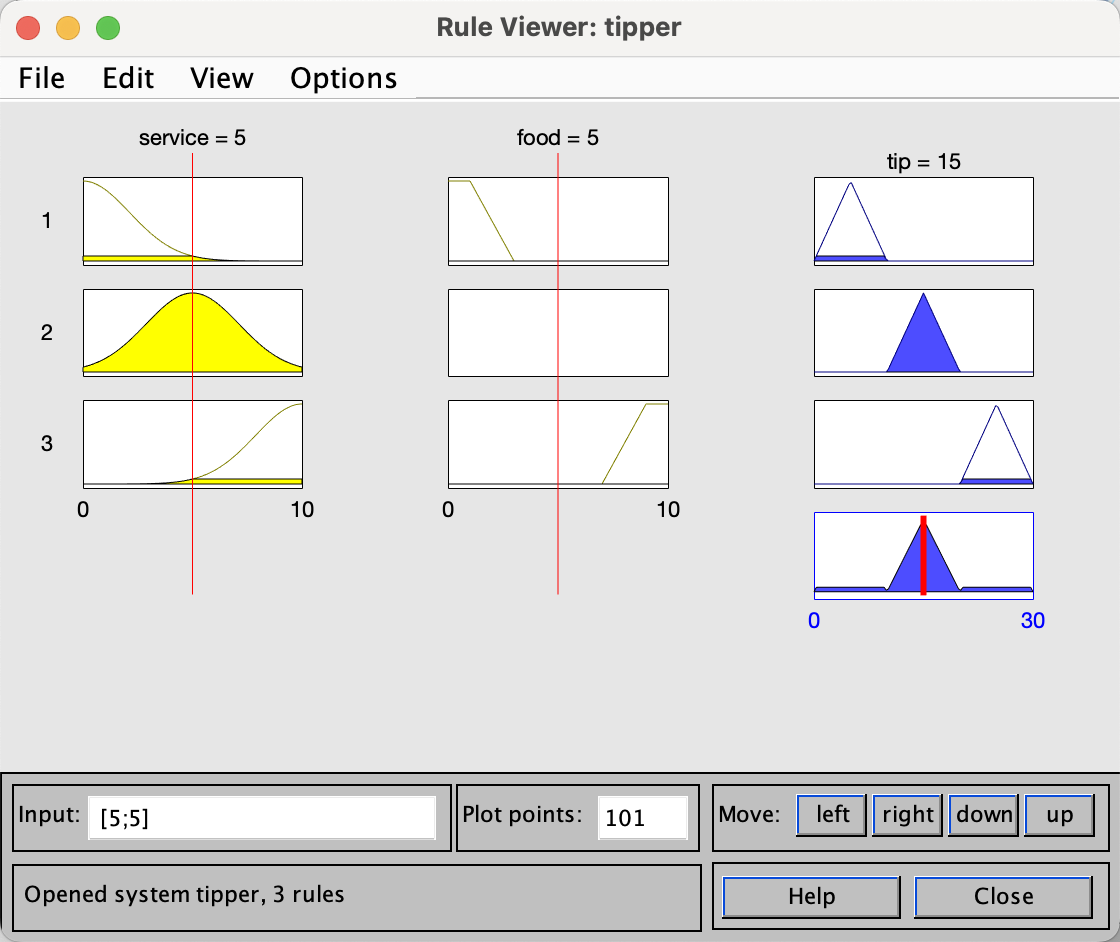

通过主界面view菜单，可查看规则，如下图所示。可对两个输入进行调节，即可自动计算出小费的金额。

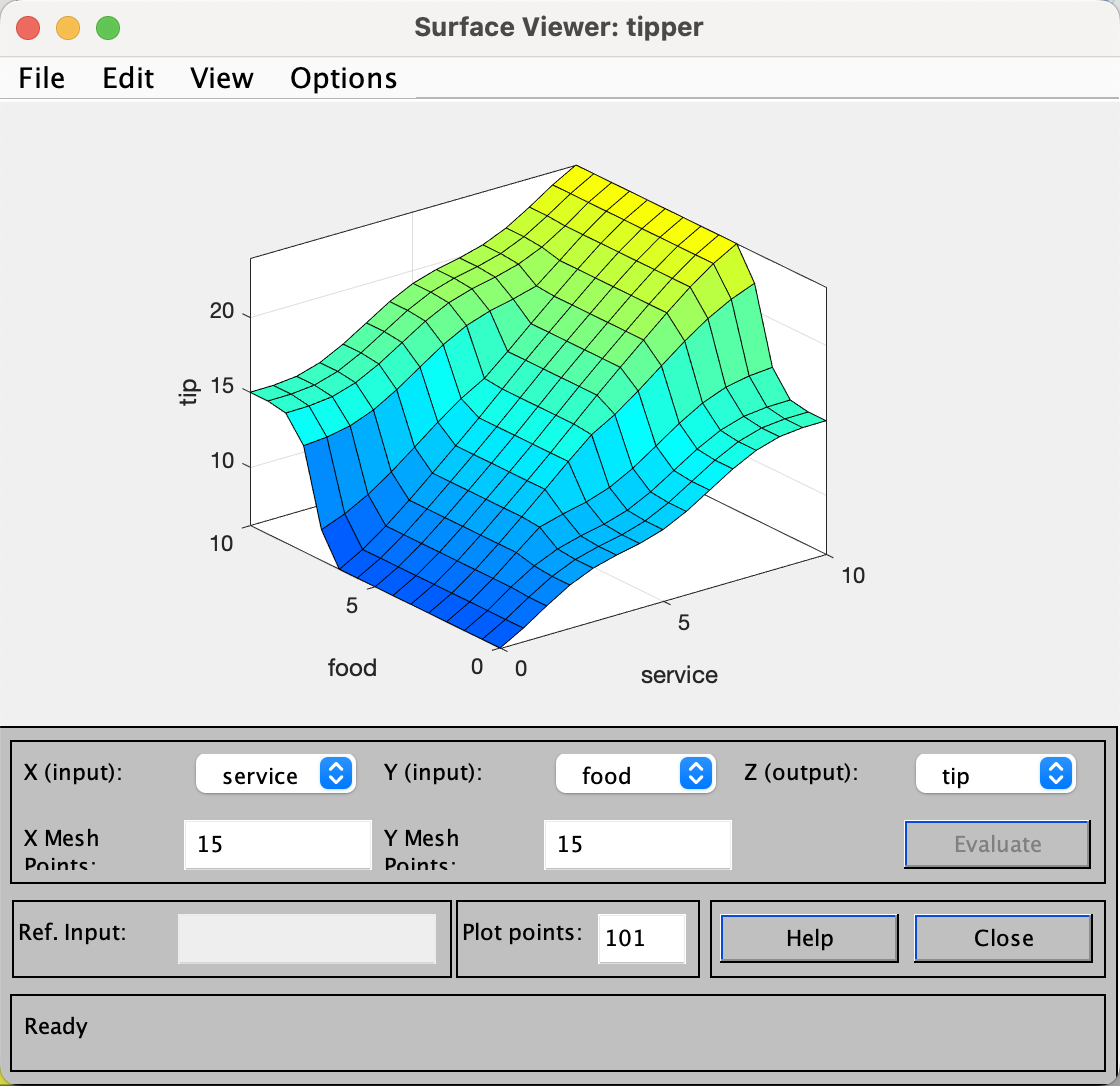

3.2曲面查看器
查看输入输出的关系曲面，并可进行调节。
四、实际仿真
4.1添加控制器

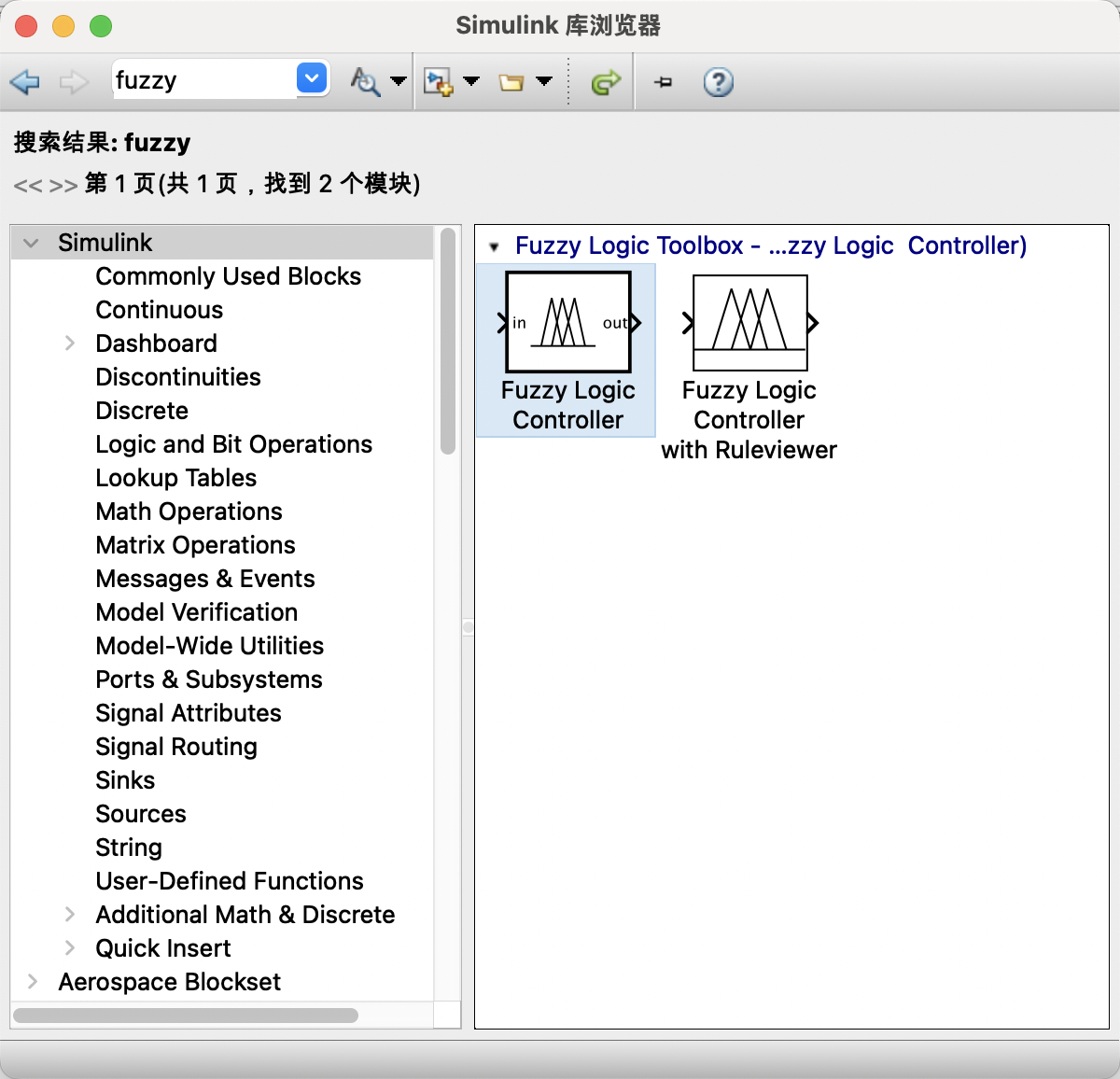

新建simulink仿真，添加模糊控制器。

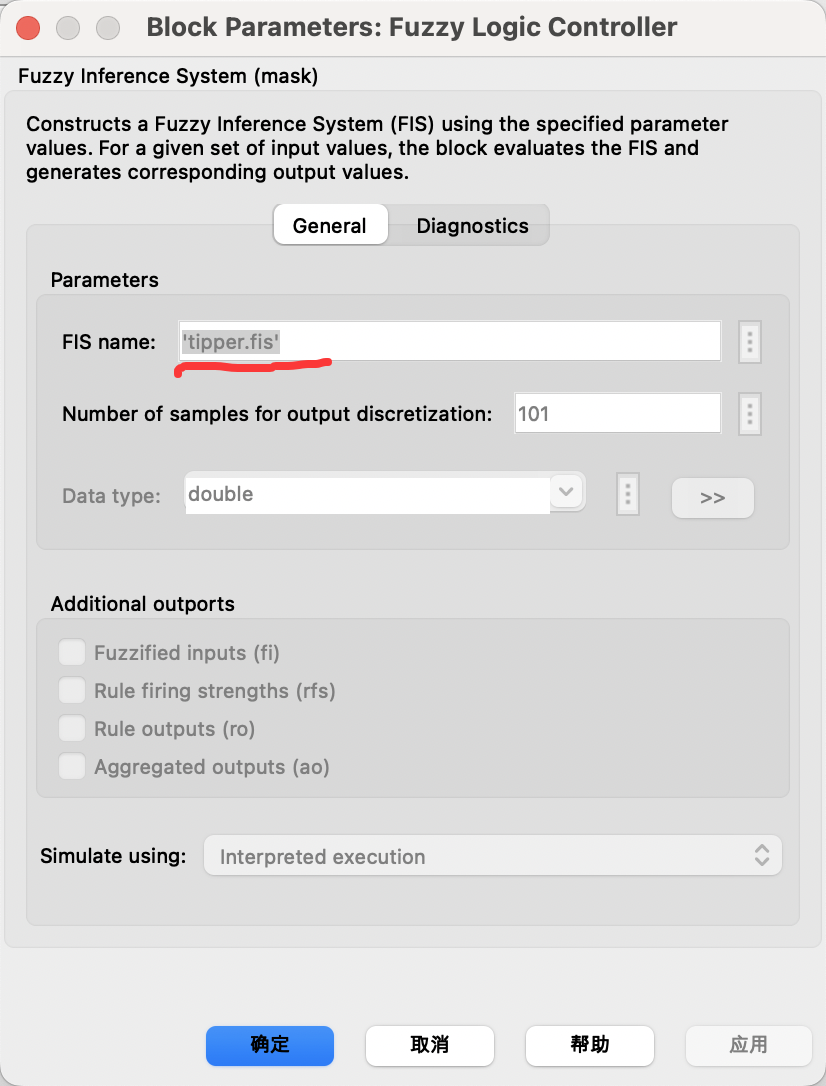

双击fuzzy logic controller，可以看到其属性，已经自动与tipper.fis关联。
4.2添加信号输入与示波器

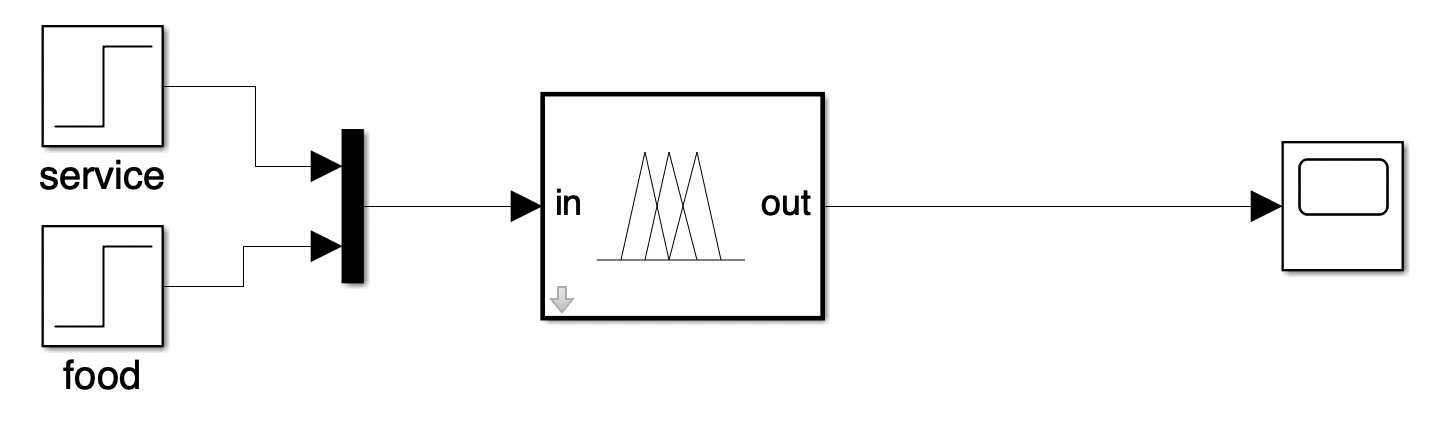

由于控制器有两个输入，但模块连接线只有一条，需要用mux混合一下。仿真整体如下所示。
4.3设置仿真
service前10s的值为0，后10s的值为5。

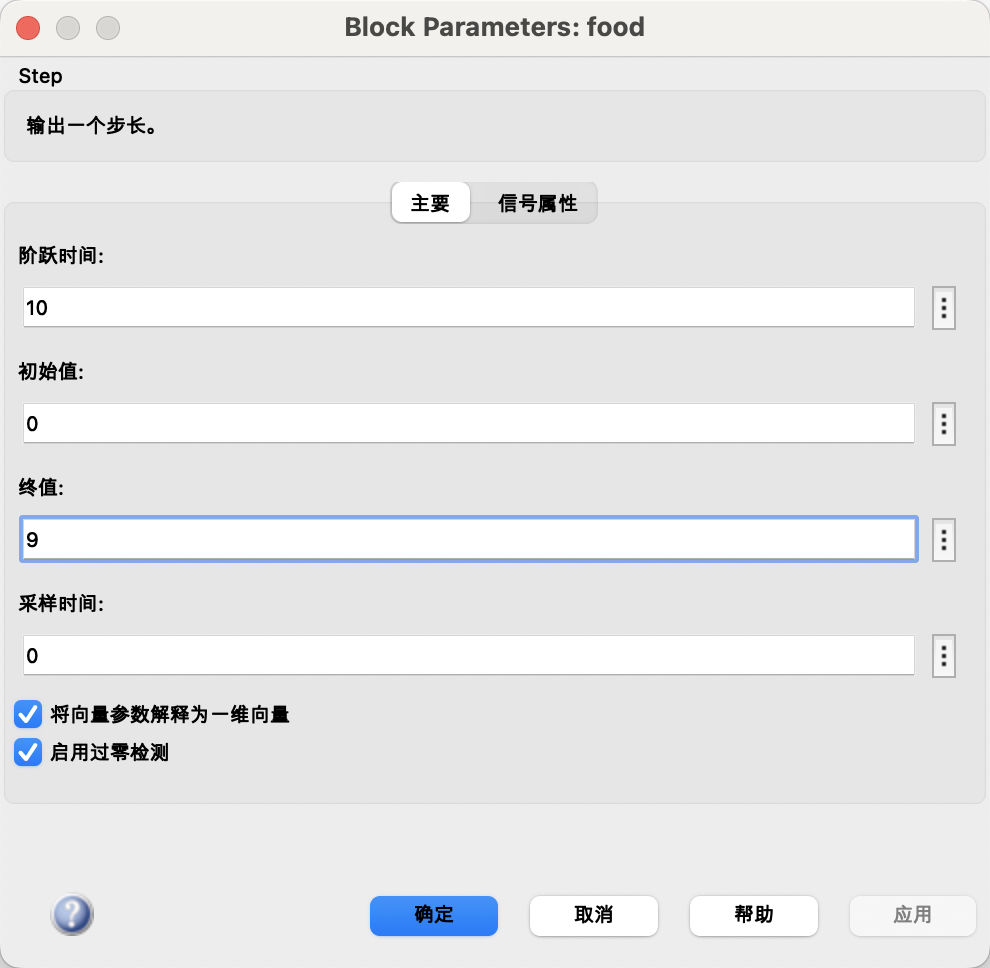

food前10s的值为0，后10s的值为9。
4.3仿真结果
通过仿真曲线可以看出，前10s，service与food均为0，输出6.08的小费。
后10s，service为5，food为9，输出19.14的小费。
与规则查看器中的输出结果一致。

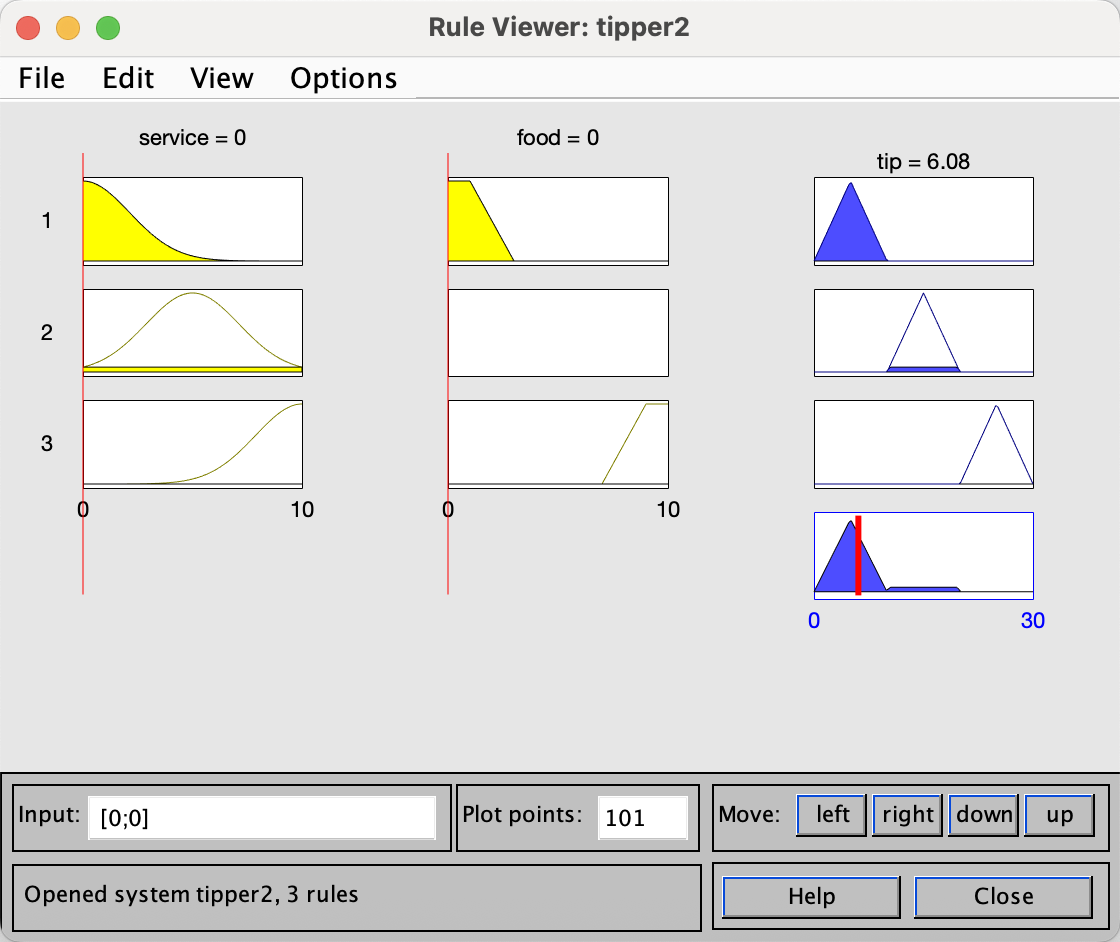

service=0,food=0;tip=6.08

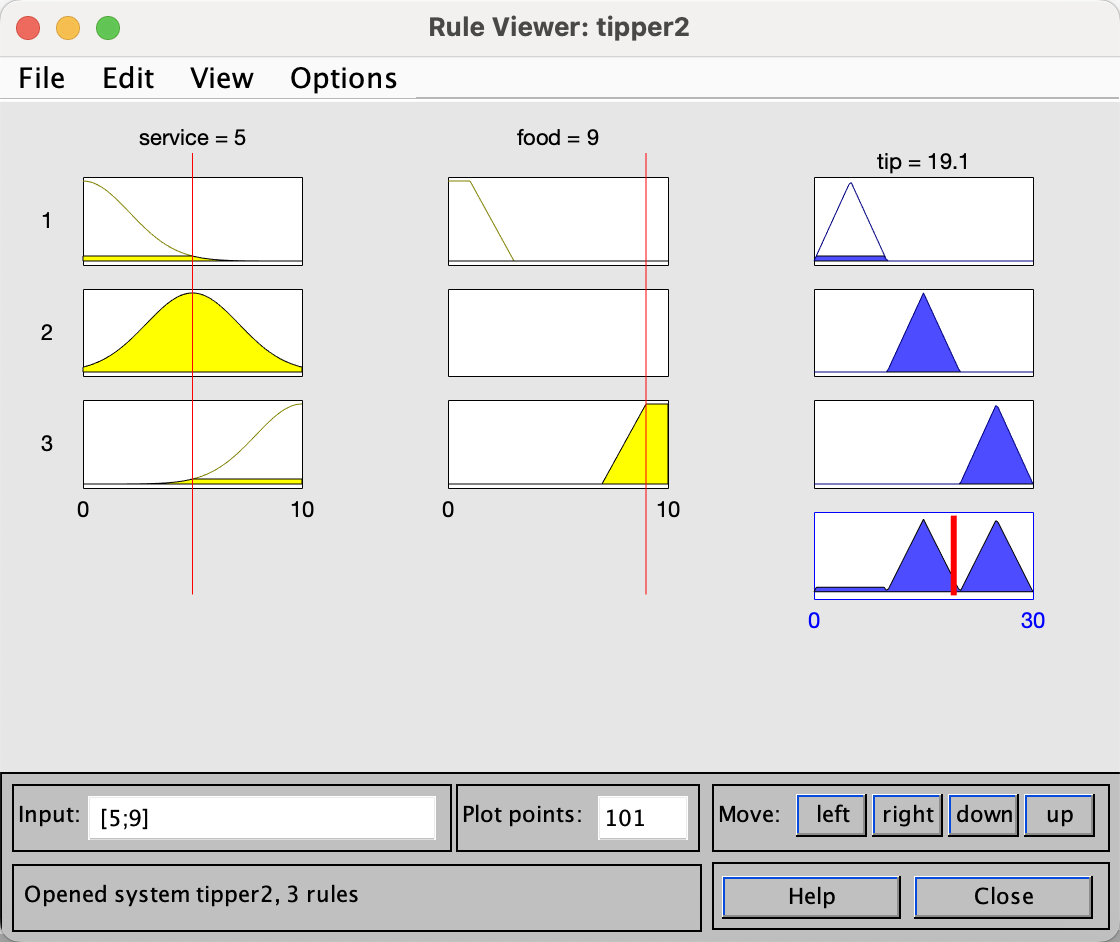

service=5,food=9;tip=19.1
本文结束，希望对你有所帮助。
