实验目的
1、理解Trunk的运行原理
2、掌握Trunk的配置方法

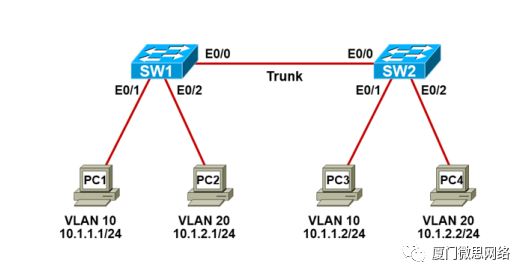

实验拓扑
实验需求
1、根据实验拓扑图，完成设备的基本配置；
2、分别在SW1和SW2创建VLAN10和VLAN20，名字为IT和HR；
3、分别在SW1和SW2上把相应的接口划入VLAN10和VLAN20；
4、把SW1和SW2互连的链路配置成Trunk，采用Dot1q封装；
5、测试PC之间的网络连通性。
实验步骤
步骤1：设备的基本配置
配置P C1 ：
VPCS> set pcname PC1 //设置主机名PC1> ip 10.1.1.1/24 //设置IP地址配置P C2 ：
VPCS> set pcname PC2PC2> ip 10.1.2.1/24配置PC 3 ：
VPCS> set pcname PC3PC3> ip 10.1.1.2/24配置PC 4 ：
VPCS> set pcname PC4PC4> ip 10.1.2.2/24配置S W1 **：**
Switch>enableSwitch#configure terminalSwitch(config)#hostname SW1SW1(config)#no ip domain-lookupSW1(config)#line console 0SW1(config-line)#exec-timeout 0 0SW1(config-line)#logging synchronousSW1(config-line)#endSW1#配置S W2 **：**
Switch>enableSwitch#configure terminalSwitch(config)#hostname SW2SW2(config)#no ip domain-lookupSW2(config)#line console 0SW2(config-line)#exec-timeout 0 0SW2(config-line)#logging synchronousSW2(config-line)#endSW2#步骤2：V LAN 的配置
配置S W1 **：**
SW1(config)#vlan 10SW1(config-vlan)#name ITSW1(config-vlan)#exitSW1(config)#vlan 20SW1(config-vlan)#name HRSW1(config-vlan)#exitSW1(config)#interface Eth0/1SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 10SW1(config-if)#exitSW1(config)#interface Eth0/2SW1(config-if)#switchport mode access SW1(config-if)#switchport access vlan 20SW1(config-if)#endSW1#配置SW 2 **：**
SW2(config)#vlan 10SW2(config-vlan)#name ITSW2(config-vlan)#exitSW2(config)#vlan 20SW2(config-vlan)#name HRSW2(config-vlan)#exitSW2(config)#interface Eth0/1SW2(config-if)#switchport mode accessSW2(config-if)#switchport access vlan 10SW2(config-if)#exitSW2(config)#interface Eth0/2SW2(config-if)#switchport mode access SW2(config-if)#switchport access vlan 20SW2(config-if)#endSW2#步骤3：Trunk的配置
配置S W1 ：
SW1(config)#interface Eth0/0SW1(config-if)#switchport trunk encapsulation dot1qSW1(config-if)#switchport mode trunkSW1(config-if)#endSW1#配置S W2 **：**
SW2(config)#interface Eth0/0SW2(config-if)#switchport trunk encapsulation dot1qSW2(config-if)#switchport mode trunkSW2(config-if)#endSW2#实验检查
步骤1：检查V LAN
检查S W1 **：**
SW1#show vlan brief
VLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Et0/310 IT active Et0/120 HR active Et0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupSW1已经创建好VLAN10和VLAN20，并已将对应接口划入。检查SW 2 **：**
SW2#show vlan brief
VLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Et0/310 IT active Et0/120 HR active Et0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupSW2已经创建好VLAN10和VLAN20，并已将对应接口划入。步骤2：检查Trunk
检查SW 1 **：**
SW1#show interfaces Eth0/0 switchportName: Et0/0Switchport: EnabledAdministrative Mode: trunkOperational Mode: trunkAdministrative Trunking Encapsulation: dot1qOperational Trunking Encapsulation: dot1qNegotiation of Trunking: OnAccess Mode VLAN: 1 (default)Trunking Native Mode VLAN: 1 (default)Administrative Native VLAN tagging: enabledVoice VLAN: noneAdministrative private-vlan host-association: noneAdministrative private-vlan mapping: noneAdministrative private-vlan trunk native VLAN: noneAdministrative private-vlan trunk Native VLAN tagging: enabledAdministrative private-vlan trunk encapsulation: dot1qAdministrative private-vlan trunk normal VLANs: noneAdministrative private-vlan trunk associations: noneAdministrative private-vlan trunk mappings: noneOperational private-vlan: noneTrunking VLANs Enabled: ALLPruning VLANs Enabled: 2-1001Capture Mode DisabledCapture VLANs Allowed: ALLProtected: falseAppliance trust: noneE0/0接口当前是Trunk，封装的协议是dot1q。SW1#show interfaces trunkPort Mode Encapsulation Status Native vlanEt0/0 on 802.1q trunking 1
Port Vlans allowed on trunkEt0/0 1-4094Port Vlans allowed and active in management domainEt0/0 1,10,20Port Vlans in spanning tree forwarding state and not prunedEt0/0 1,10,20E0/0封装的Trunk协议是dot1q，当前的状态是trunking。SW1#sh run int Eth0/0Building configuration...Current configuration : 90 bytes!interface Ethernet0/0 switchport trunk encapsulation dot1q switchport mode trunkendE0/0接口的Trunk封装协议是dot1q，模式是trunk。检查SW 2 **：**
SW2#show interfaces trunkPort Mode Encapsulation Status Native vlanEt0/0 on 802.1q trunking 1
Port Vlans allowed on trunkEt0/0 1-4094Port Vlans allowed and active in management domainEt0/0 1,10,20Port Vlans in spanning tree forwarding state and not prunedEt0/0 1,10,20E0/0封装的Trunk协议是dot1q，当前的状态是trunking。步骤4：网络连通性测试
测试P C1 和P C3 **的连通性：**
PC1> ping 10.1.1.284 bytes from 10.1.1.2 icmp_seq=1 ttl=64 time=1.603 ms84 bytes from 10.1.1.2 icmp_seq=2 ttl=64 time=1.234 ms84 bytes from 10.1.1.2 icmp_seq=3 ttl=64 time=1.027 ms84 bytes from 10.1.1.2 icmp_seq=4 ttl=64 time=2.372 ms84 bytes from 10.1.1.2 icmp_seq=5 ttl=64 time=1.200 msPC1和PC3的网络连通性正常。测试P C2 和P C4 **的连通性：**
PC2> ping 10.1.2.284 bytes from 10.1.2.2 icmp_seq=1 ttl=64 time=0.887 ms84 bytes from 10.1.2.2 icmp_seq=2 ttl=64 time=0.932 ms84 bytes from 10.1.2.2 icmp_seq=3 ttl=64 time=1.295 ms84 bytes from 10.1.2.2 icmp_seq=4 ttl=64 time=0.926 ms84 bytes from 10.1.2.2 icmp_seq=5 ttl=64 time=1.011 msPC2和PC4的网络连通性正常。01 华为认证
