防火墙基础实验:智能选路下的透明DNS选路配置

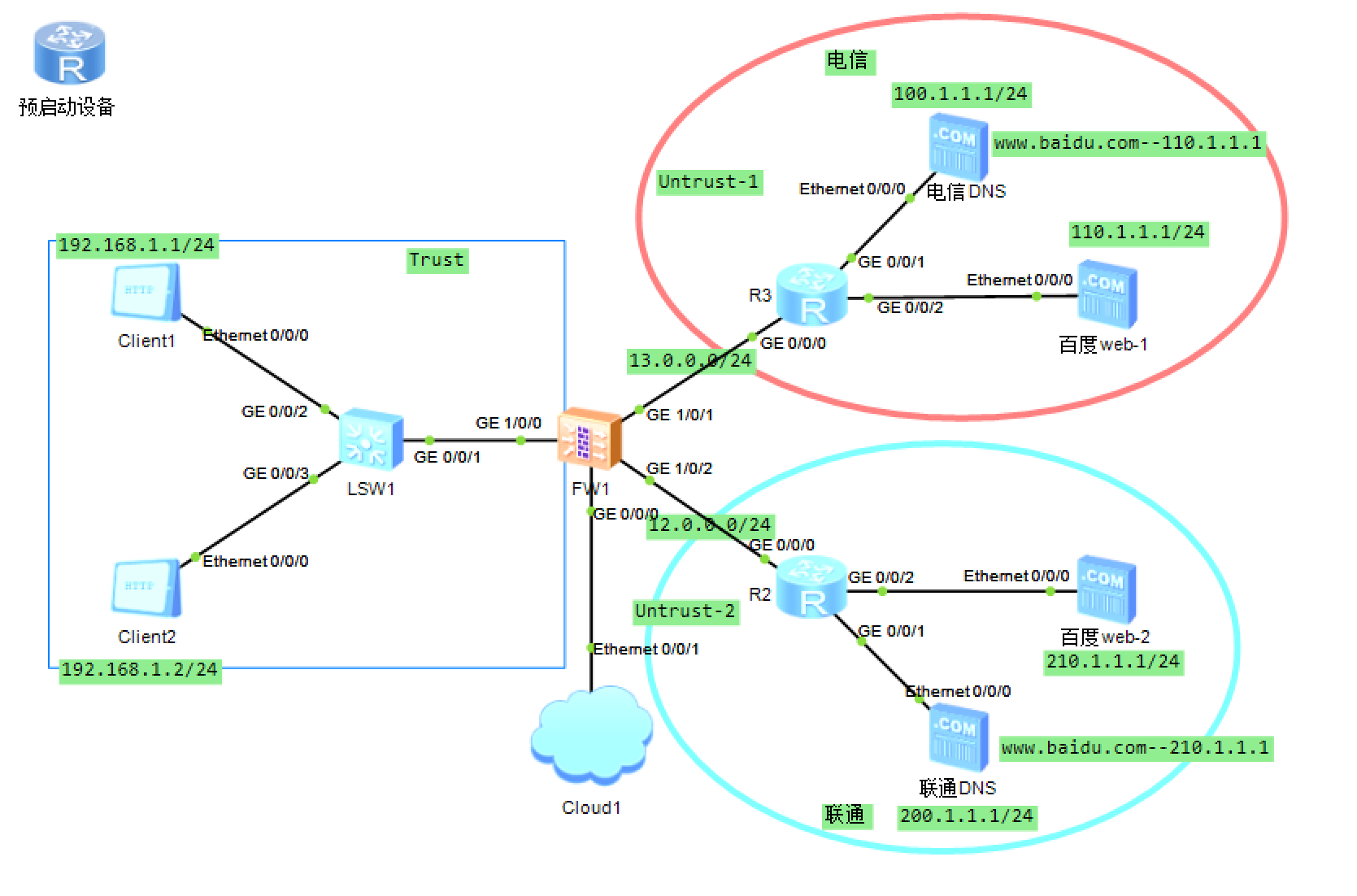

一、拓扑图

二、需求

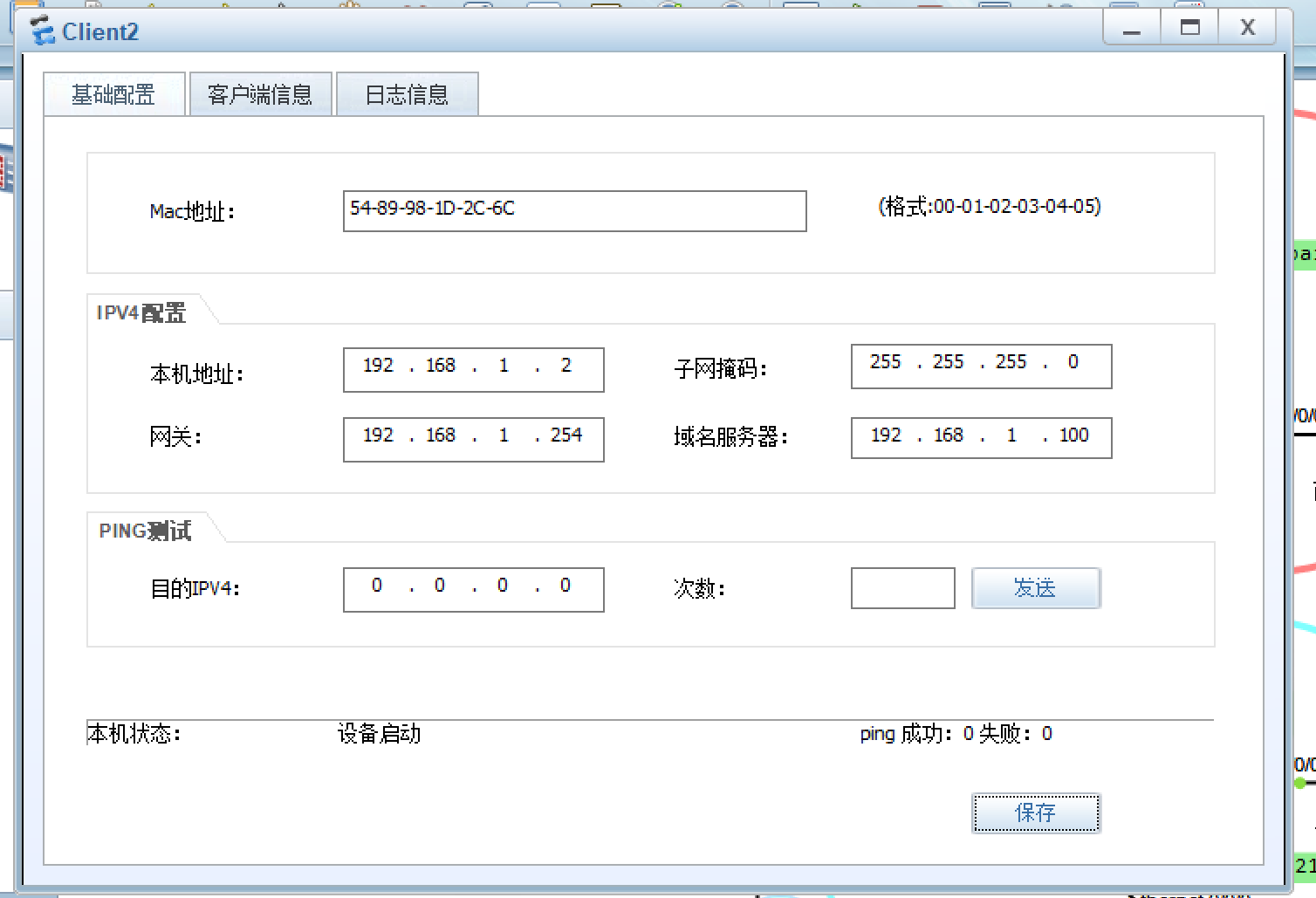

在不修改客户端 DNS 配置的前提下，由 FW1 透明拦截 Trust 区域客户端的 DNS 请求，智能调度至电信或联通的对应 DNS 服务器，确保解析出的 IP 引导流量走同运营商链路，实现多链路负载均衡与故障自动切换，提升访问速度与网络可用性，同时强制 DNS 请求合规转发，保障安全与可审计性。

三、实验步骤（实验思路）

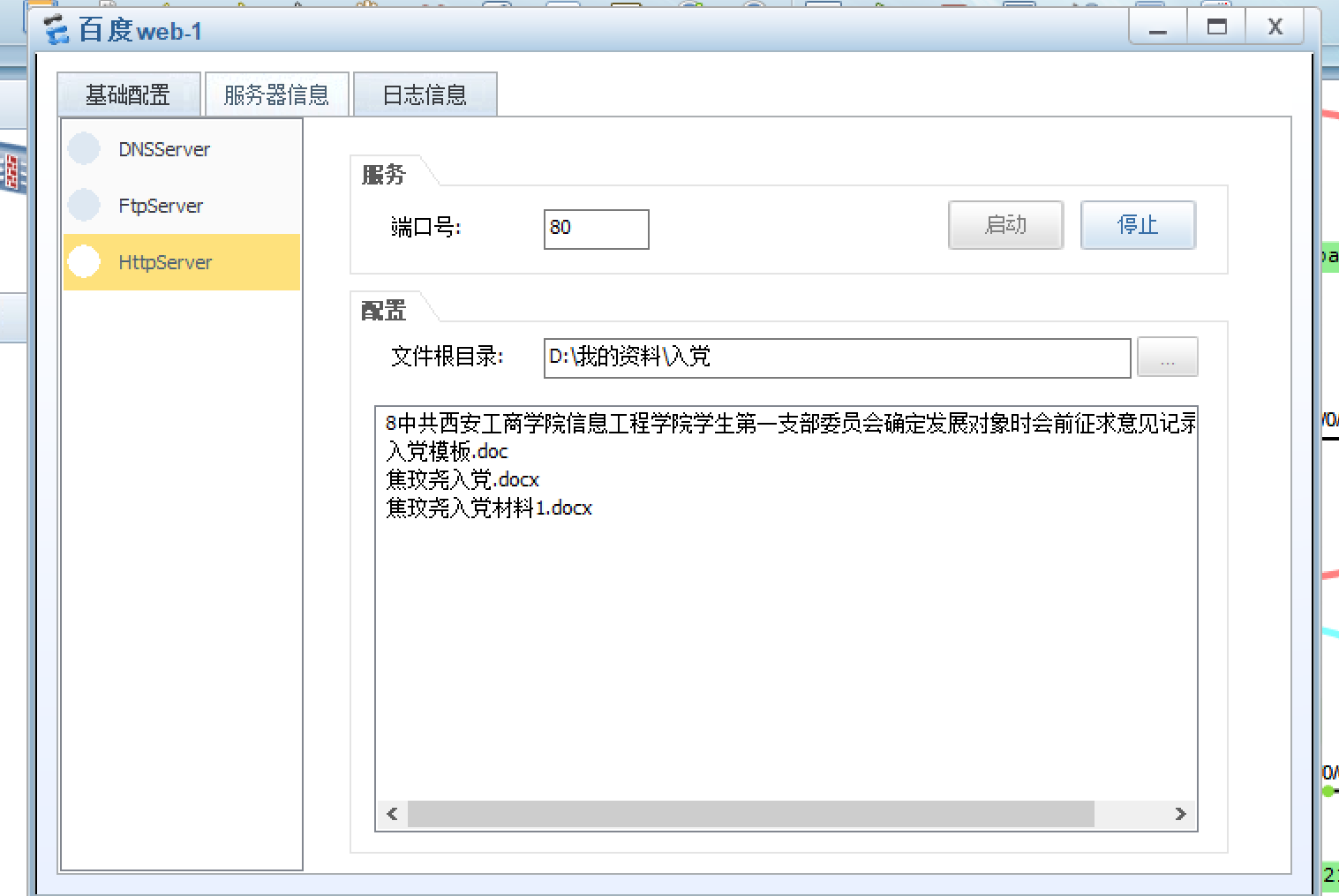

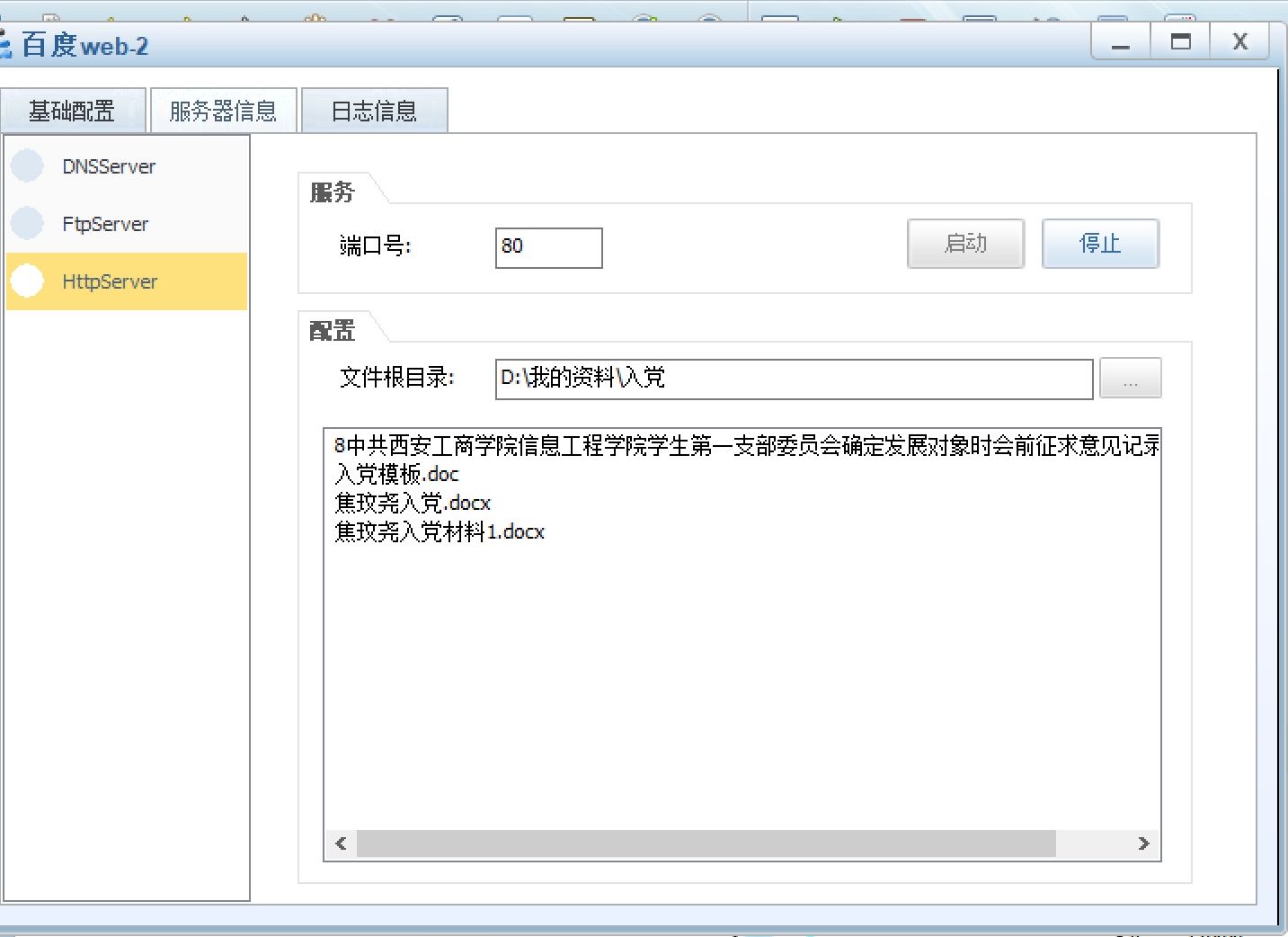

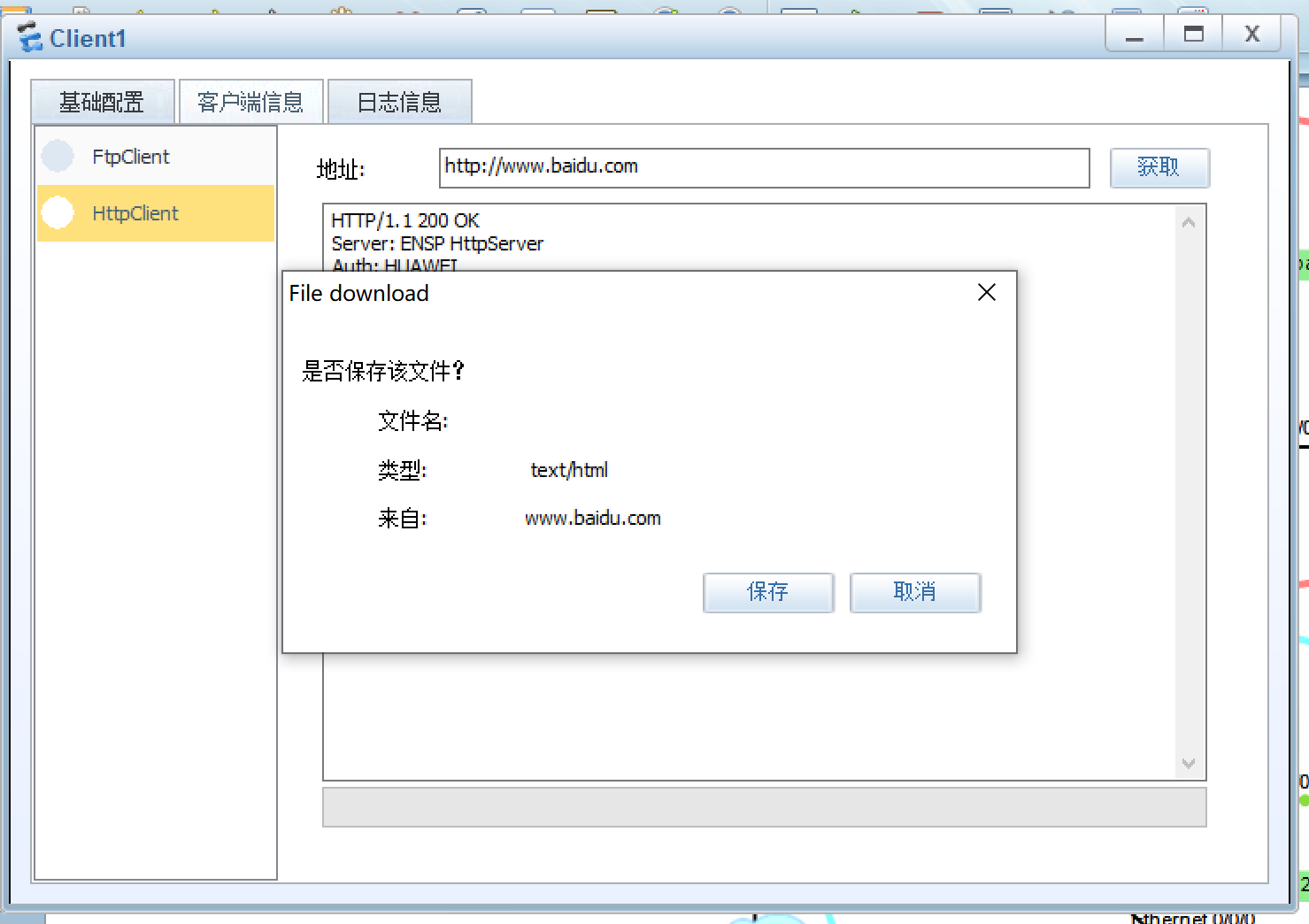

1、运行两个百度web服务器

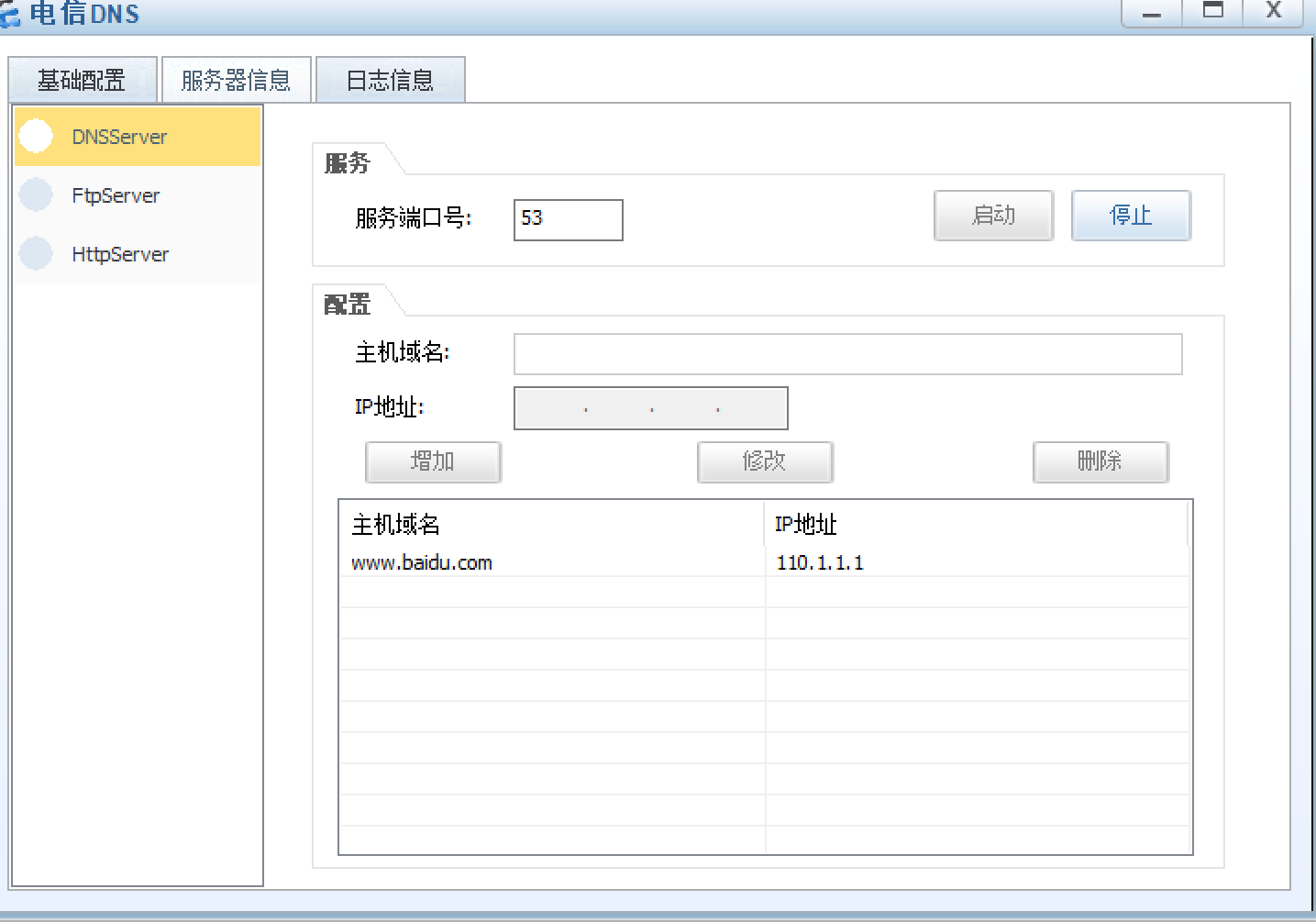

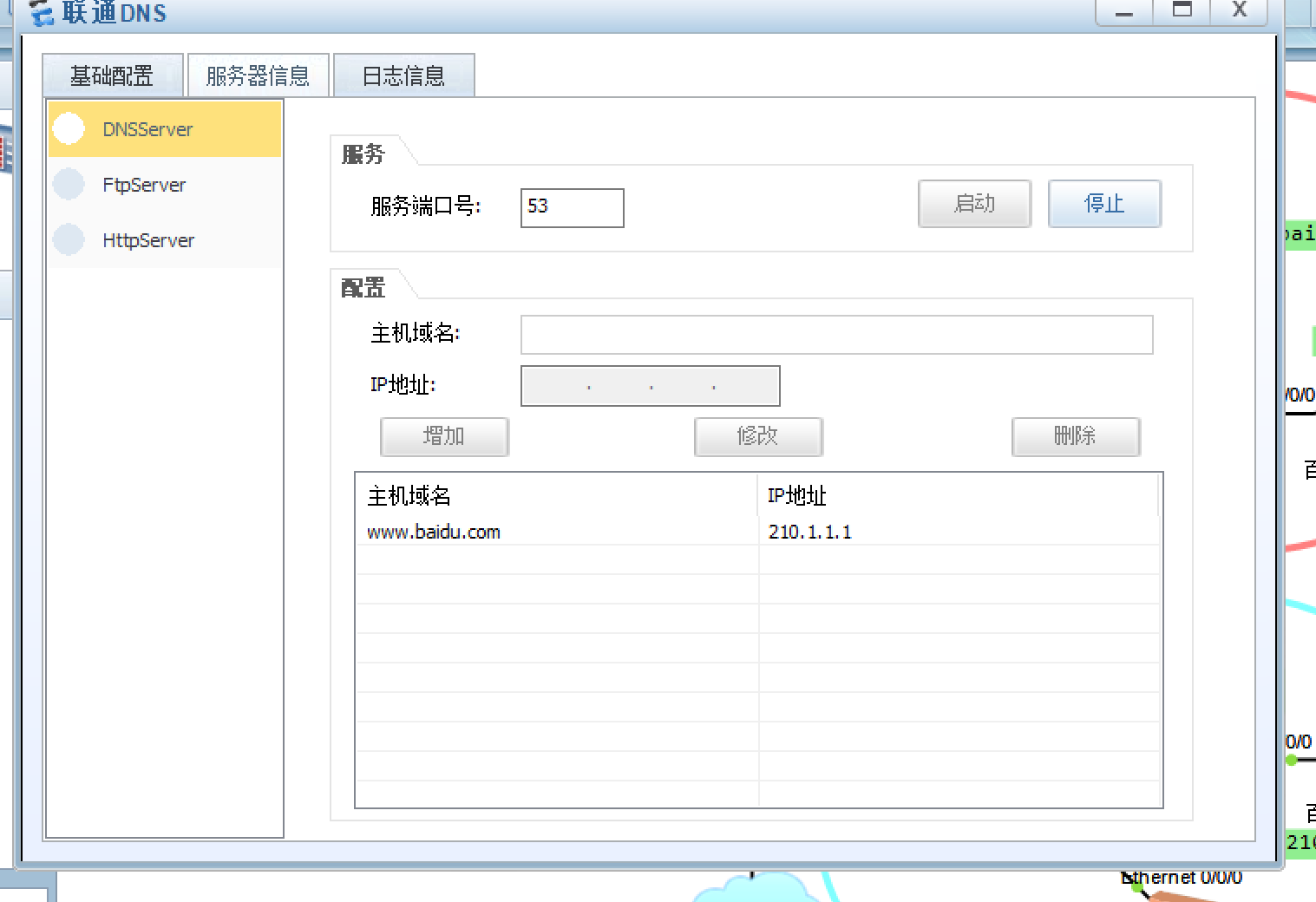

2、运行电信和联通的DNS服务器

其中其他的设备的配置已经配好，只需要配置防火墙。

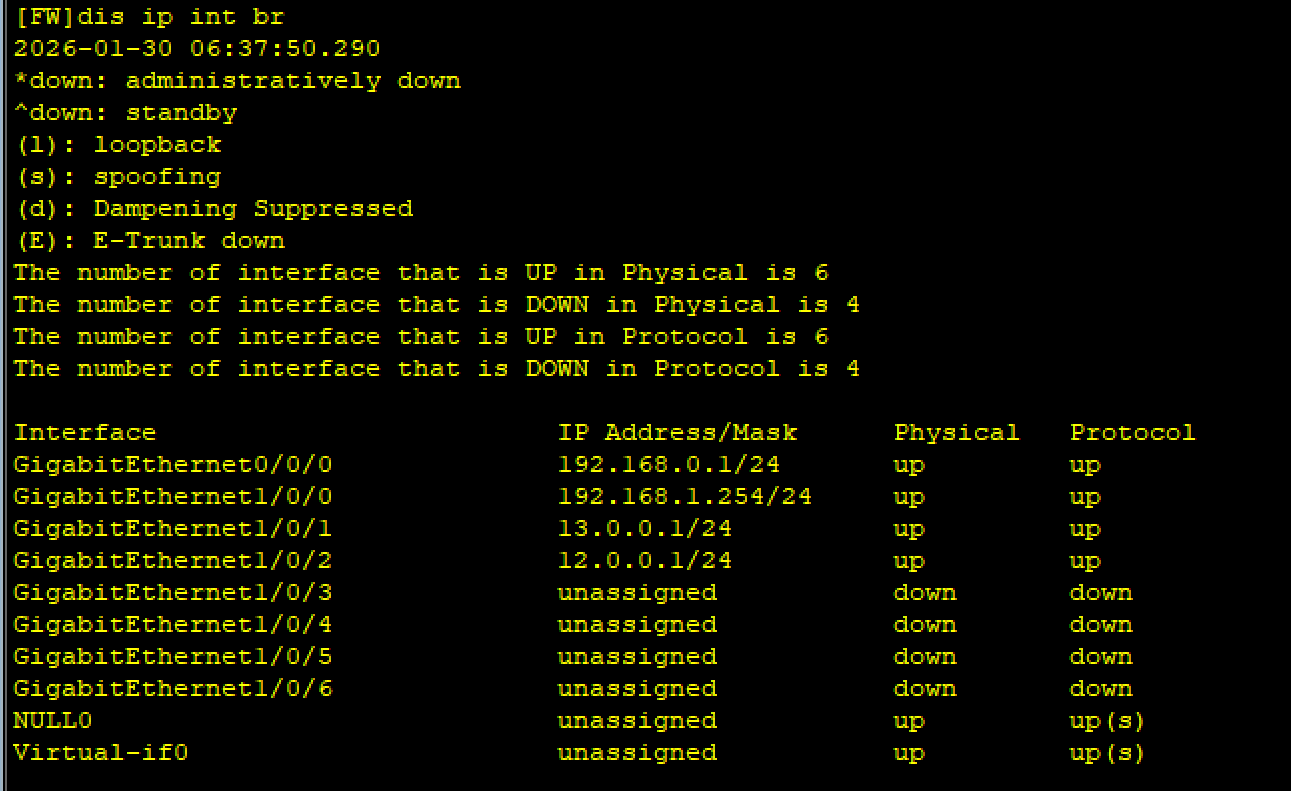

3、查看防火墙的已好的配置接口

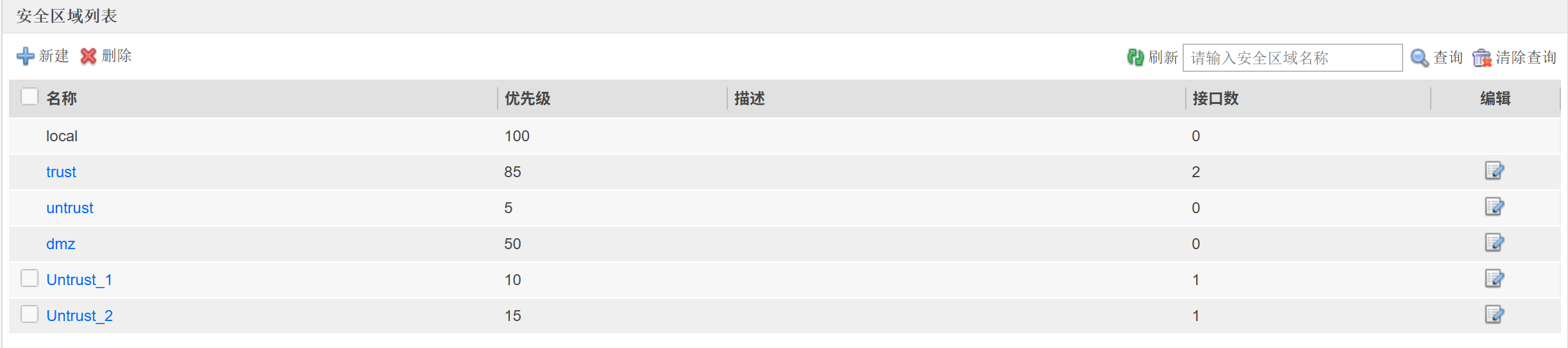

4、查看已经配好的安全区域

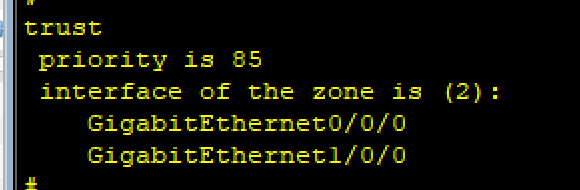

1. trust区域

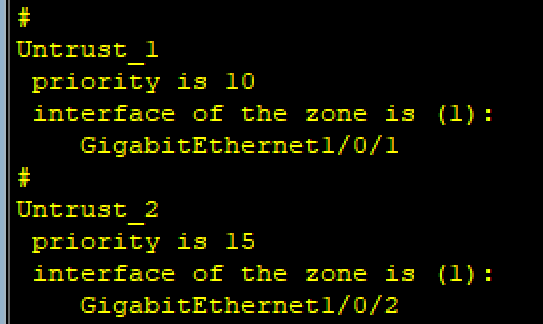

2. Untrust_1和Untrust_2区域

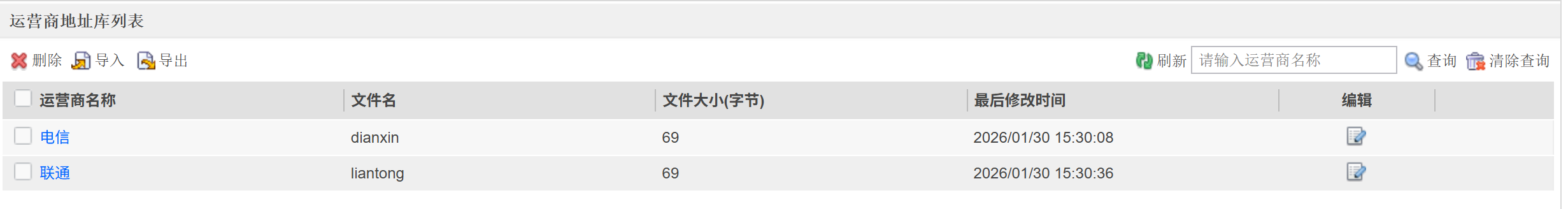

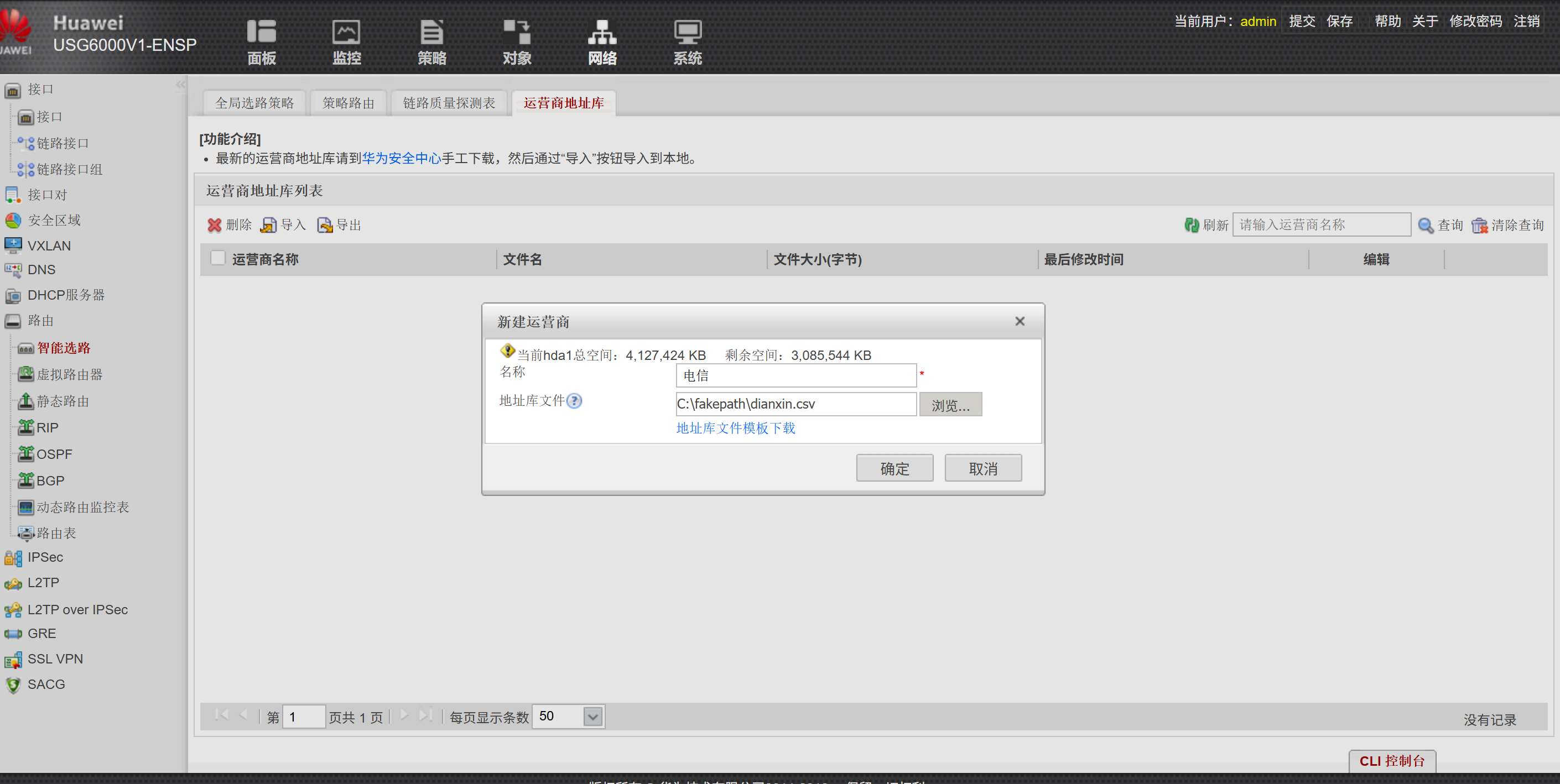

5、导入运营商地址库

1. 电信

2. 联通

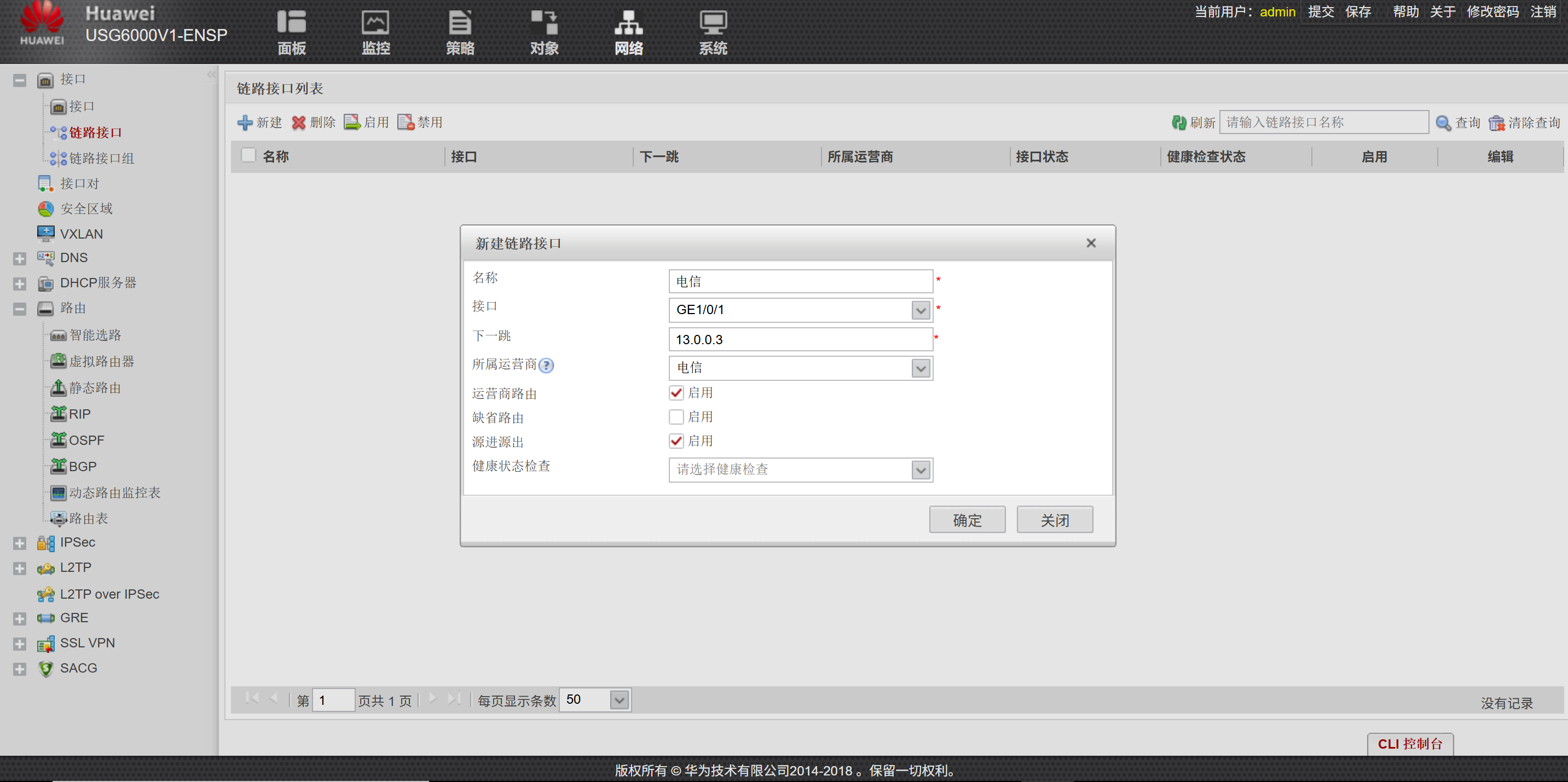

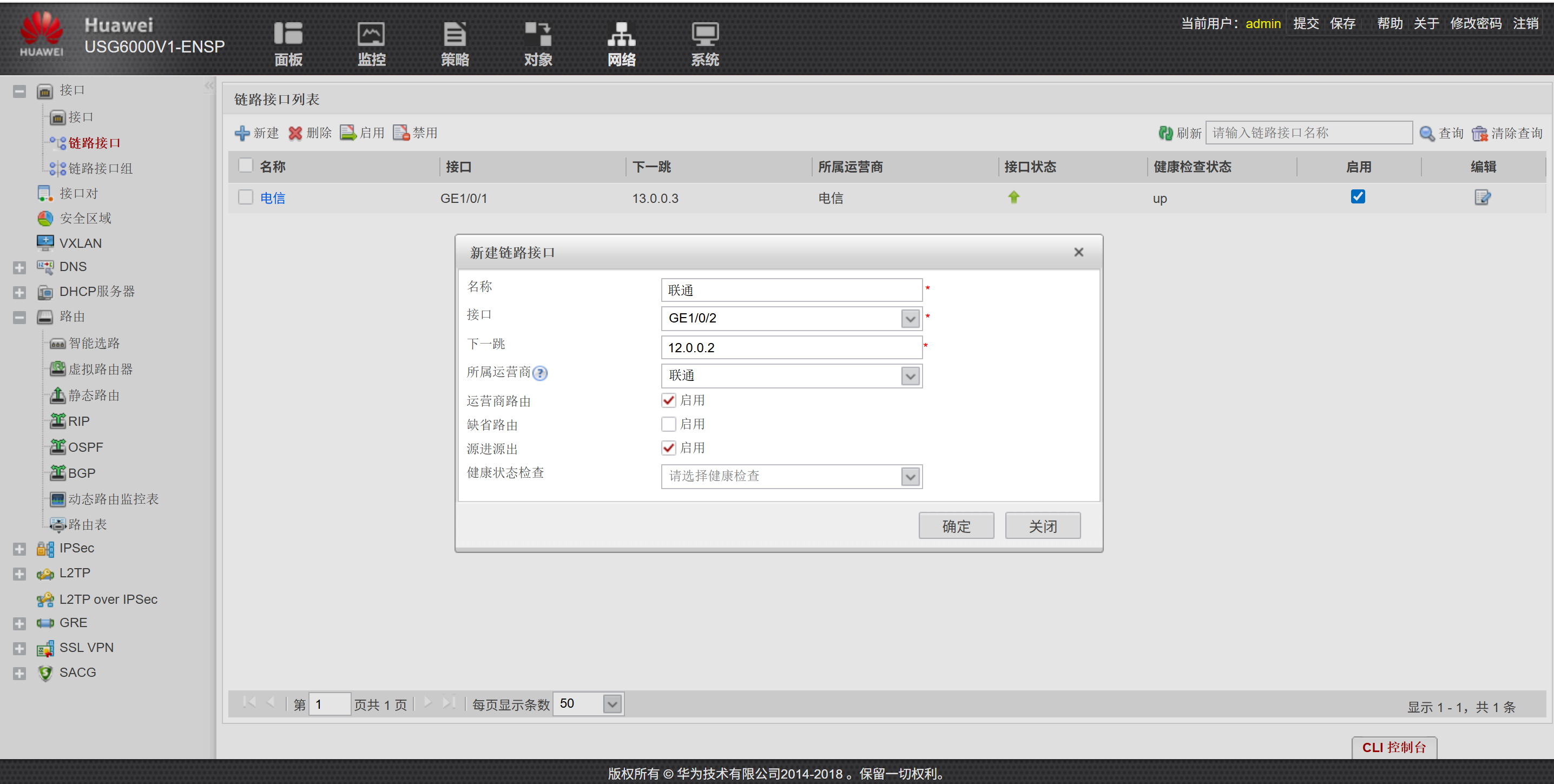

6、新建链路接口（路由下发）

1. 电信

2. 联通

7、配置真实服务器组

方法一：命令行

bash 复制代码

[FW]slb enable --- 开启服务器负载均衡功能
[FW]slb
[FW-slb]group 1 DNS --- 创建编号为1，名字为DNS的组
[FW-slb-group-1]rserver 0 rip 100.1.1.1 port 53 --- 指定真实服务器的地址和端口
[FW-slb-group-1]rserver 1 rip 200.1.1.1 port 53
[FW-slb-group-1]metric roundrobin --- 选择简单轮询算法

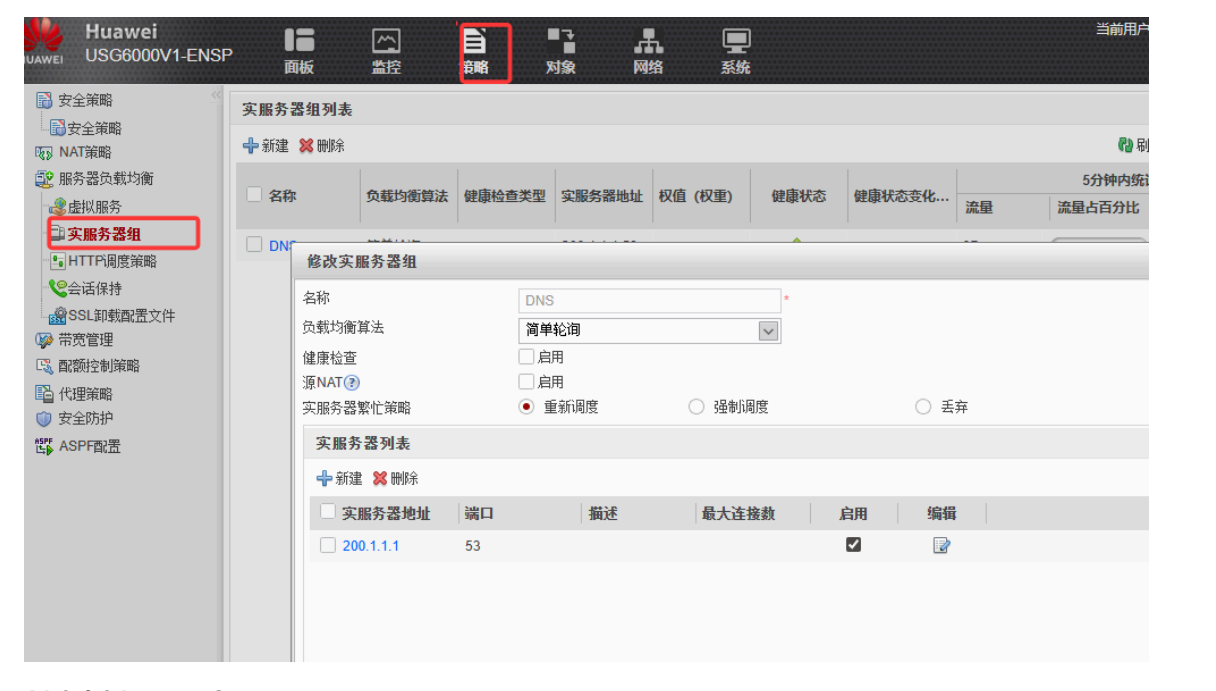

方法二：web界面

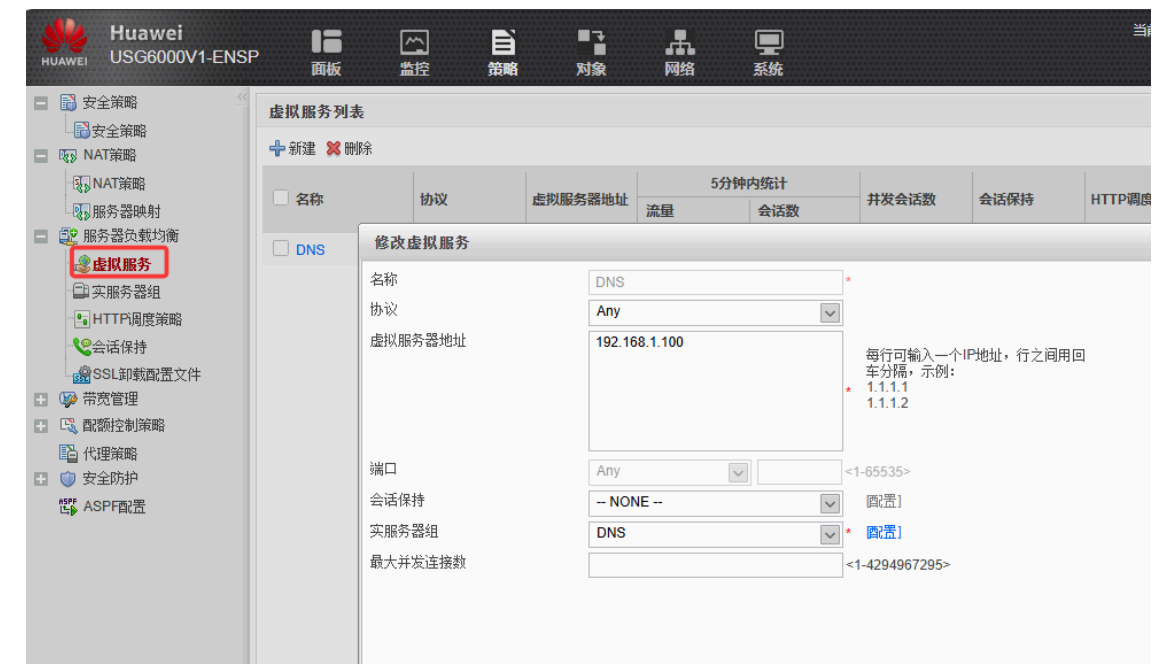

8、创建虚拟DNS服务器

方法一：命令行

bash 复制代码

[FW]slb
[FW-slb]vserver 1 DNS
[FW-slb-vserver-1]vip 0 192.168.1.100 --- 设定虚拟IP
[FW-slb-vserver-1]group DNS --- 关联真实服务器组

方法二：web界面

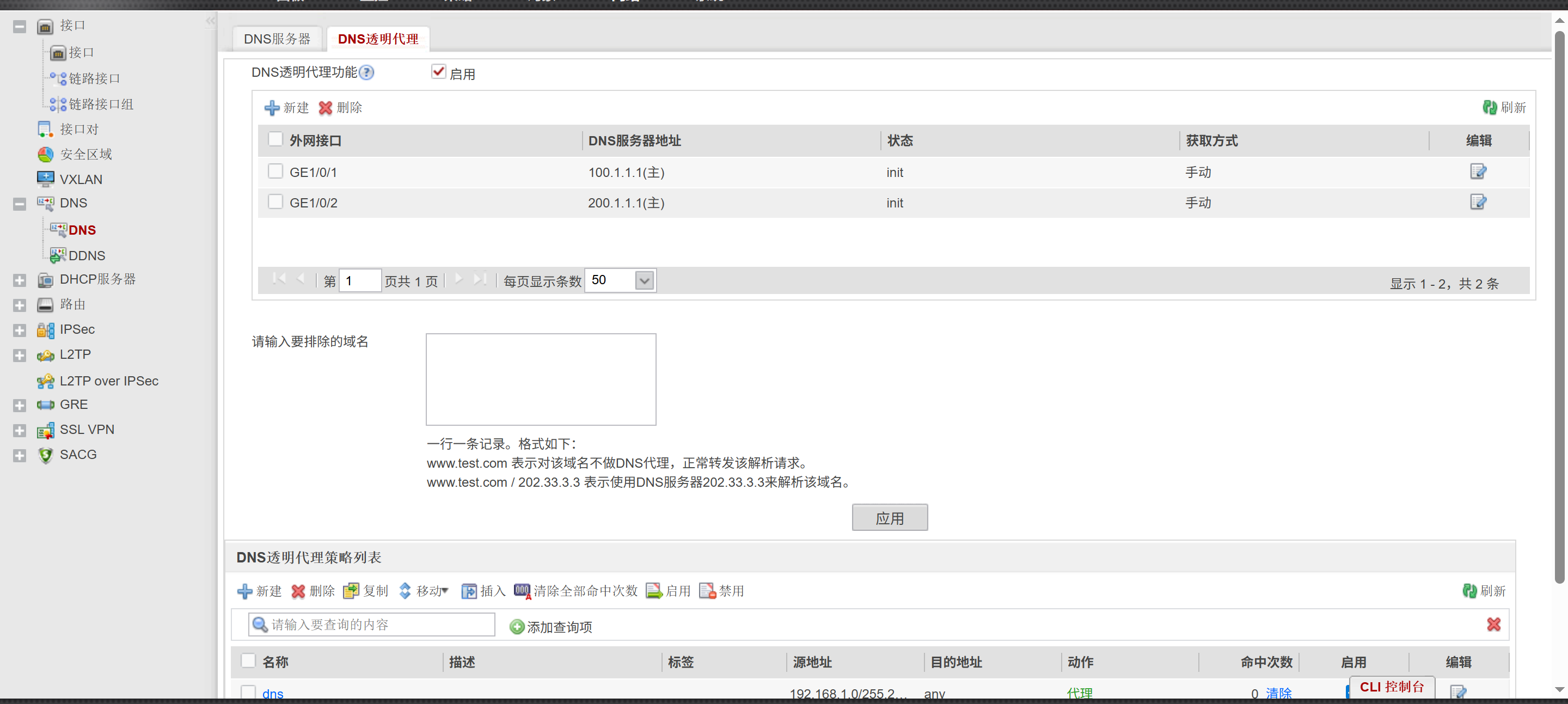

9、DNS透明代理设置

方法一：命令行

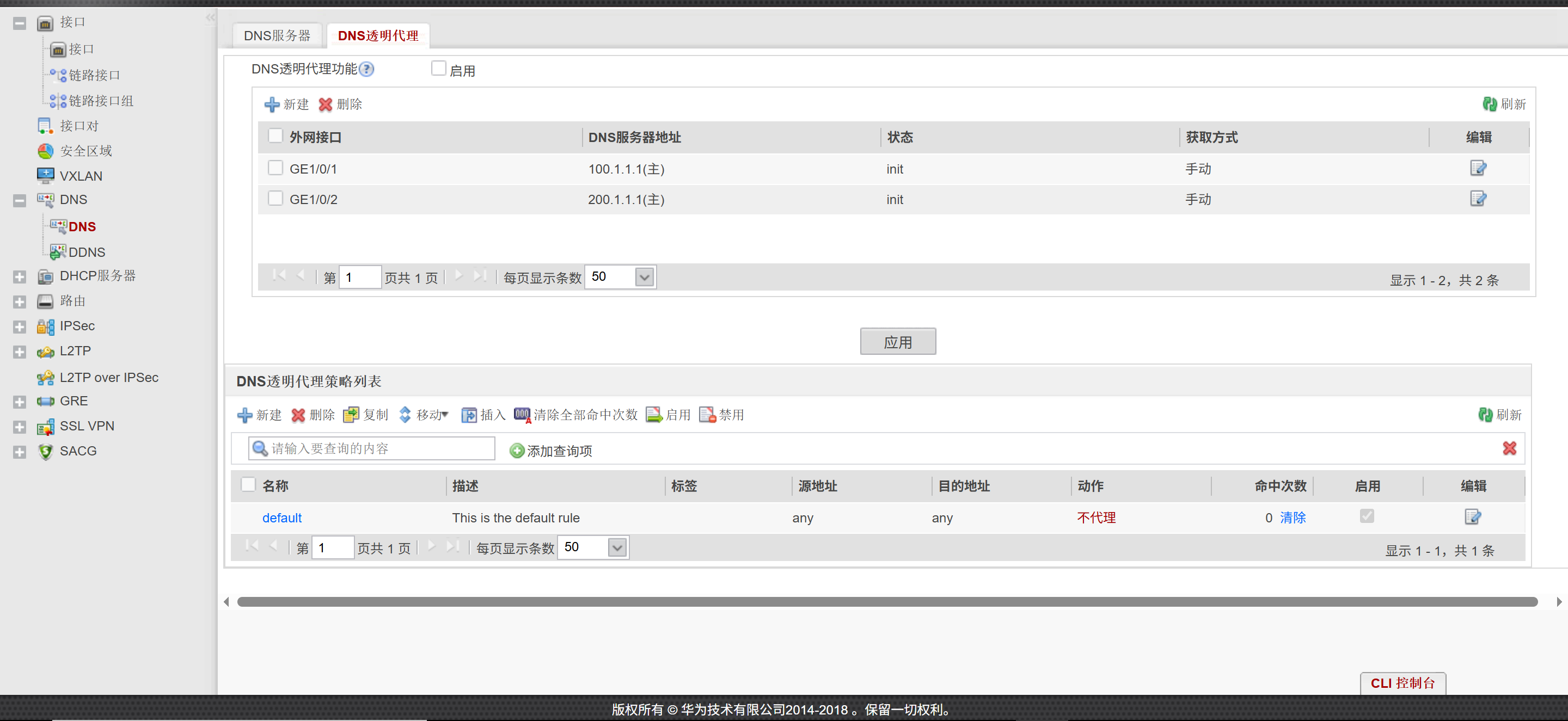

1. 开启DNS透明代理

bash 复制代码

[FW]dns-transparent-policy --- 进入DNS透明代理策略视图
[FW-policy-dns]dns transparent-proxy enable --- 开启DNS透明代理功能

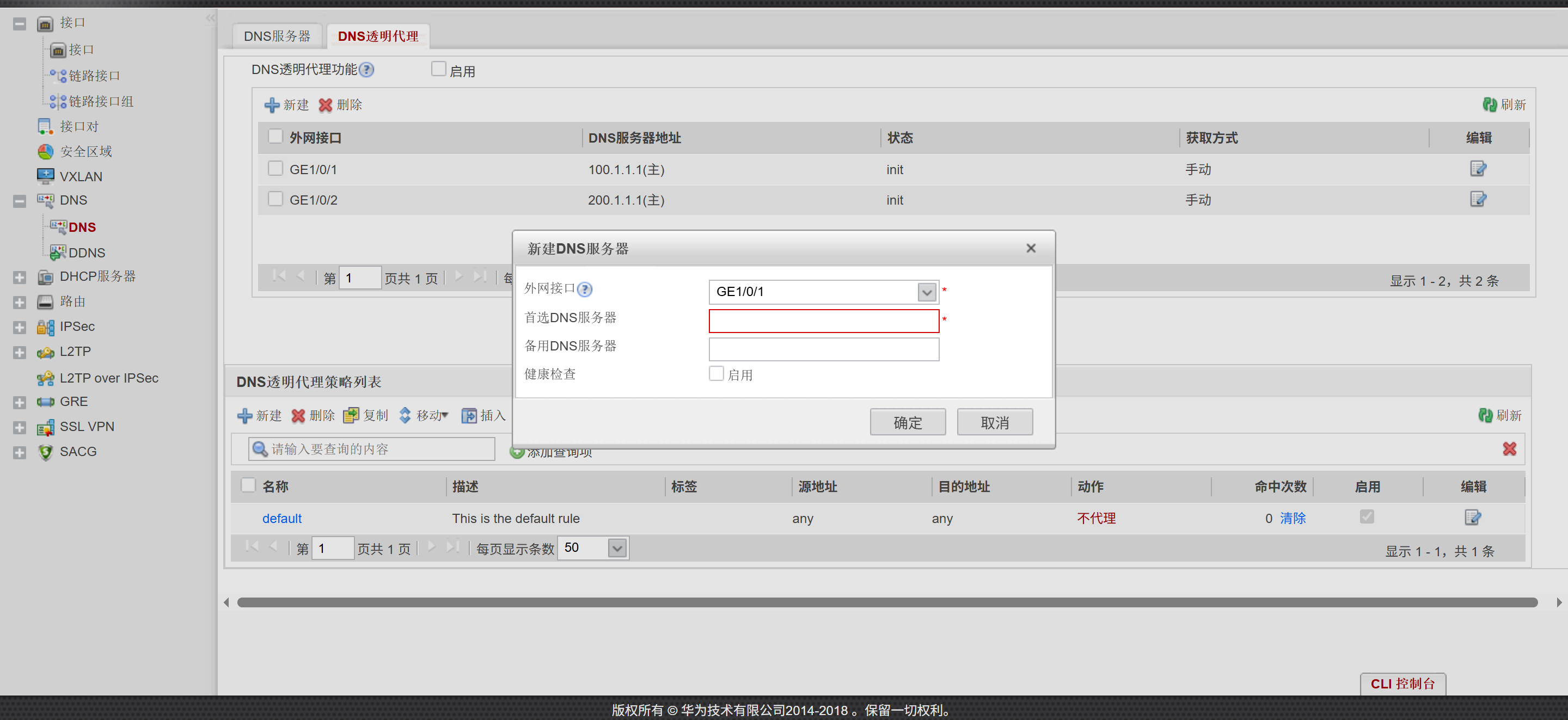

2. 新建DNS透明代理

bash 复制代码

[FW]dns-transparent-policy --- 进入DNS透明代理策略视图
[FW-policy-dns]dns server bind interface GigabitEthernet 1/0/1 preferred
100.1.1.1
[FW-policy-dns]dns server bind interface GigabitEthernet 1/0/2 preferred
200.1.1.1

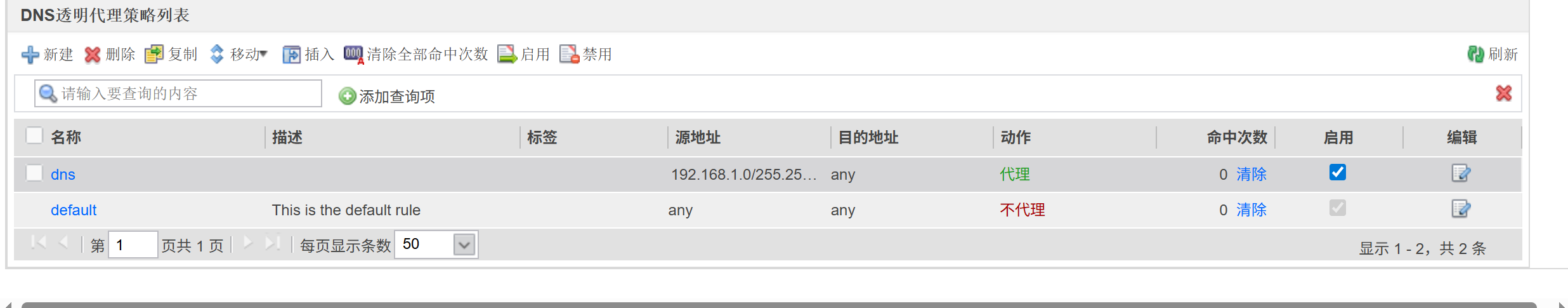

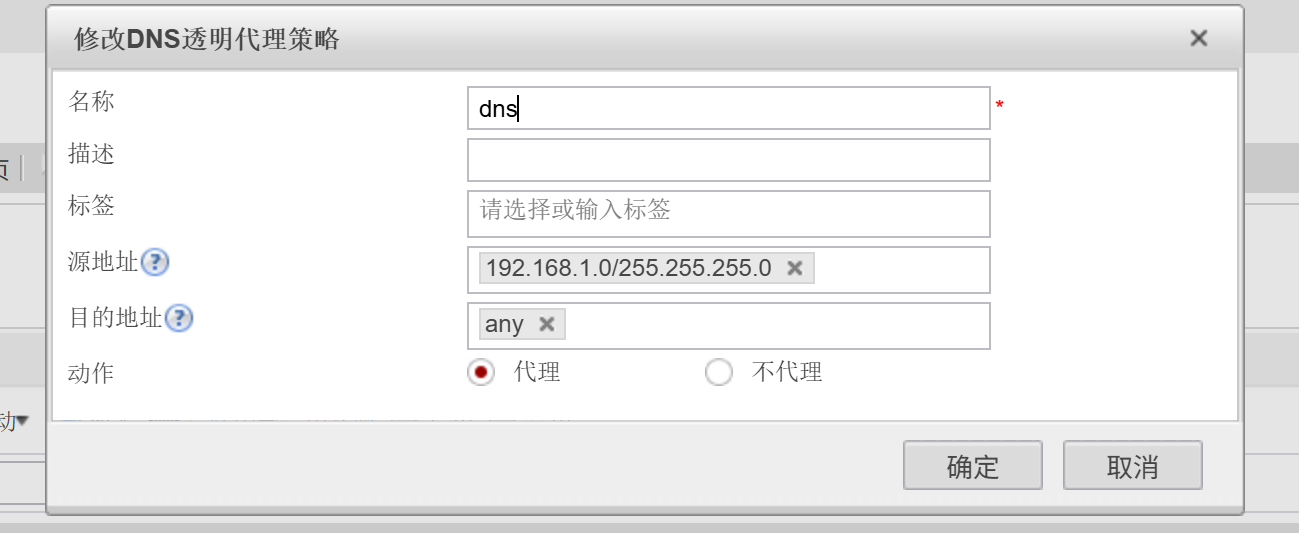

3. 配置DNS透明代理策略

bash 复制代码

[FW]dns-transparent-policy --- 进入DNS透明代理策略视图
[FW-policy-dns]rule name dns
[FW-policy-dns-rule-dns]source-address 192.168.1.0 24
[FW-policy-dns-rule-dns]enable --- 启动规则
[FW-policy-dns-rule-dns]action tpdns
