前言

我在上一篇文章里面介绍了 Nginx 是如何简单地启动的，【Nginx 网关开发】上手 Nginx，简简单单启动一个静态 html 页面。这篇文章，我将会以 conf 文件为线索，去查询 Nginx 的源码，期望能捕捉到一些运行的细节。

老规矩，先给出一段关于 Nginx 的八股文介绍。

Nginx（发音为engine-x）是一个异步事件驱动架构的高性能HTTP及反向代理服务器，同时提供IMAP/POP3代理服务。其核心架构采用多进程模型（主进程+工作进程）与非阻塞 I/O 事件处理机制，通 epoll/kqueue/IOCP等系统调用实现高并发连接处理能力。

Nginx 是多进程模型

可执行程序与进程是一对多的关系，一个可执行程序能同时被实例化为多个进程，与八股文那一句 "其核心架构采用多进程模型（主进程+工作进程）" 产生对应，我们就可以得出一个结论，"主进程" 与 "工作进程" 都是同一个程序的实例。那此时，我们就想问了，为什么同一个程序主进程和工作进程工作的内容会不一样？

Nginx 主进程：进程监控、配置验证，只在信号处理、fork() 时短暂使用 CPU

Nginx 工作进程：具体的服务器反向代理工作

worker_processes 2;

events {
        worker_connections 1024;
}

http {
        upstream backend {
                server 192.168.152.128:9002 weight=1;
                server 192.168.152.128:9003 weight=2;
        }

        server {
                listen 9000;
                location / {
                        proxy_pass http://backend;
                }
        }
        server {
                listen 9001;
                location / {
                        proxy_pass http://backend;
                }
        }
        server {
                listen 9002;
                location / {
                        root html/html9002/;
                }
        }
        server {
                listen 9003;
                location / {
                        root html/html9003/;
                }
        }
}

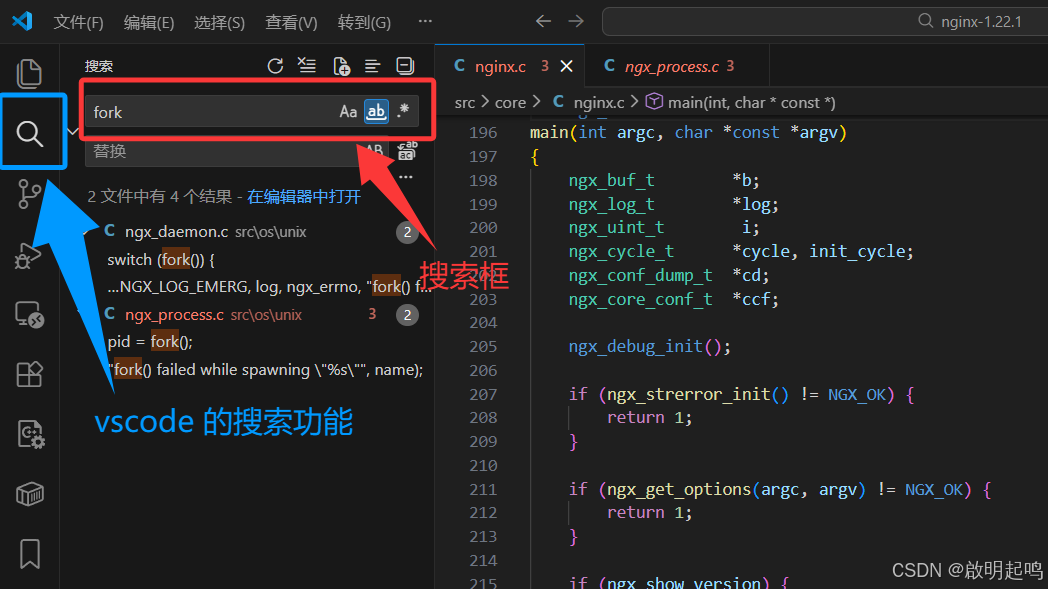

这是来自我上一篇文章的 nginx 配置文件，我们注意到 worker_processes 其实就是多进程的配置关键字，以此为线索，我们在 vscode 里面打开 nginx 的源码，使用搜索功能完成多进程机制的探索拆解。

先搜索 worker_processes ，注意，我搜的是字符串，因为程序读取配置文件内容是字符串的

于是找到了 nginx.c 里面的 static ngx_command_t ngx_core_commands[] 命令数组，发现这个关键字有一个专门的回调函数 ngx_set_worker_processes，还有一个奇奇怪怪的结构体

	{ ngx_string("worker_processes"),
      NGX_MAIN_CONF|NGX_DIRECT_CONF|NGX_CONF_TAKE1,
      ngx_set_worker_processes,
      0,
      0,
      NULL },

这个 ngx_command_t 到底是什么东西呢？

// src/core/ngx_conf_file.h
struct ngx_command_s {
    ngx_str_t             name;           // 指令名称（如 "worker_processes"）
    ngx_uint_t            type;           // 指令类型（位掩码）
    char               *(*set)(ngx_conf_t *cf, ngx_command_t *cmd, void *conf); // 处理函数
    ngx_uint_t            conf;           // 标识配置应该存储在哪个模块的配置结构体中
    ngx_uint_t            offset;         // 指定配置项在结构体中的字节偏移量
    void                 *post;           // 配置解析后的验证、转换或初始化
};

typedef struct ngx_command_s ngx_command_t;

• NGX_MAIN_CONF|NGX_DIRECT_CONF|NGX_CONF_TAKE1 的含义：
  NGX_MAIN_CONF：指令只能用在配置文件的最外层（不在任何块内）
  NGX_DIRECT_CONF：指令是简单的"参数+分号"形式，没有花括号块
  NGX_CONF_TAKE1：指令需要且只需要1个参数

上面那个指令 worker_processes 的作用流程

• 1、分词：读取配置文件里面的 "worker_processes 2;" 并分解
  2、查找：在指令表 ngx_core_commands 中找到 worker_processes 的定义
  3、验证 type ：
  ------------上下文：必须在主配置区
  ------------参数数量：必须有1个参数
  ------------指令类型：必须是直接配置
  4、定位：由于字段 conf=0，找到 ngx_core_conf_t 结构体作为存储位置
  5、处理：调用自定义的 ngx_set_worker_processes() 函数
  ------------不作后续处理
  ------------存储到 ccf->worker_processes
  6、完成：返回 NGX_CONF_OK，继续解析下一行

这个指令只是做设置的功能。

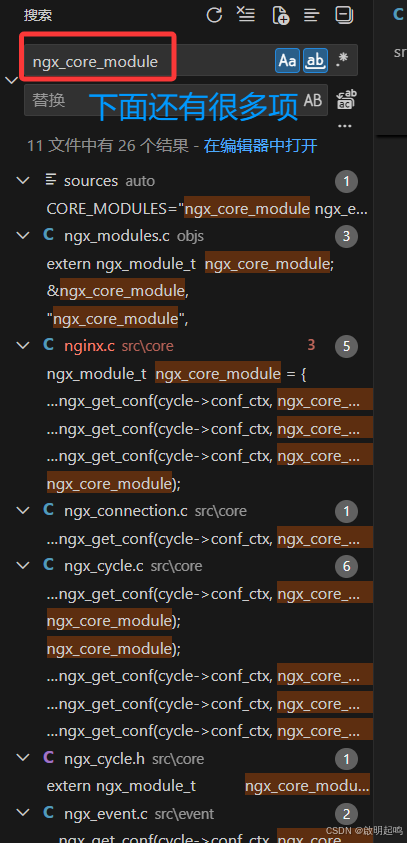

以此类推，我们按 "堆栈" 展开搜索，从 "worker_processes" 到变量 ngx_core_commands 再到变量ngx_core_module，于是我们去到了一个关键点，我们要找到一个合适的方向展开搜查

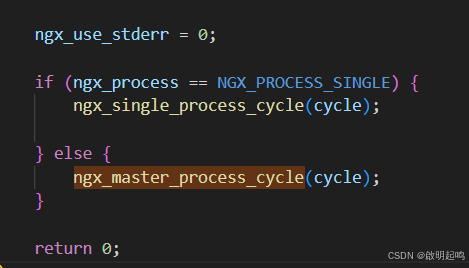

我们逐个去挑，按照变量函数的具体语义加以判断，发现按照函数 ngx_master_process_cycle(ngx_cycle_t *cycle) 这个栈往下走（一看就知道这个函数跟 "主进程有关"），我们发现他在主函数里面被调用 int ngx_cdecl main(int argc, char *const *argv)，而且主函数里面有以下这两个函数

至此，关于 nginx 多进程的函数-变量栈都找完了，我们现在就要分析这些函数是怎么导致程序的多进程实例运行。

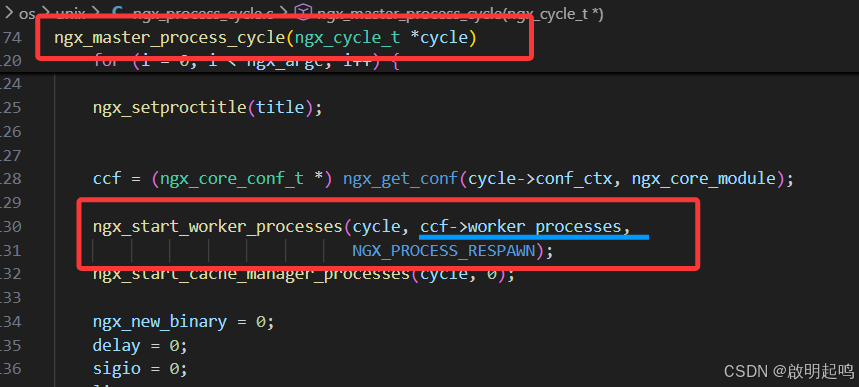

我们针对这个 ngx_master_process_cycle 函数（多进程运行才使用这个函数），探查里面的结构

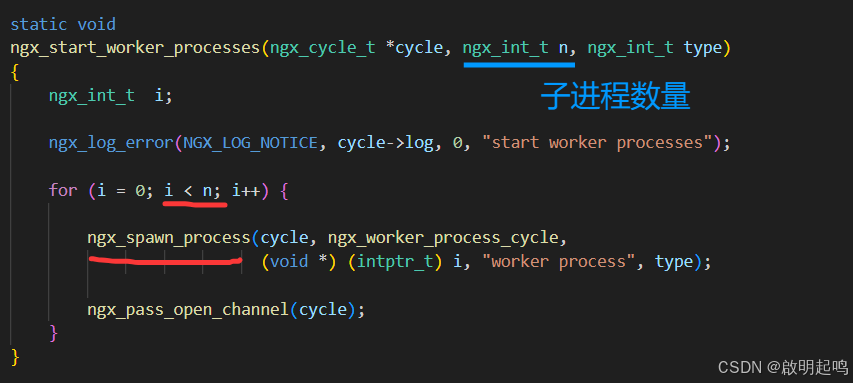

发现其里面还使用了 ngx_start_worker_processes 函数，里面确确实实传入了进程的数量 ccf->worker_processes 作为参数。 ngx_start_worker_processes 里面调用了 ngx_spawn_process 函数

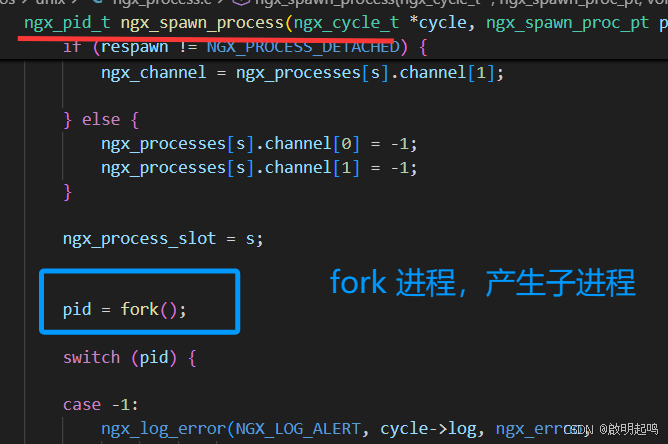

于是，我们发现了 Nginx 其实是使用了 fork 进行子进程分叉

关于 fork，调用前：只有一个进程，我们称它为 P（Parent）

fork() 系统调用：

1. 内核创建进程 P 的完整副本
2. 包括：代码、数据、堆栈、寄存器状态、文件描述符表
3. 创建新进程 C（Child）
4. 设置 C 的 PCB（进程控制块）
5. 将 C 加入就绪队列

返回时：

• 在父进程 P 中：返回子进程 C 的 PID（>0）
• 在子进程 C 中：返回 0

故而，我们可以得出一个重要结论，nginx 的主进程与工作子进程是属于同一个可执行程序，工作内容之所以不同就是进程分叉，利用进程号 pid 差异来选择性执行任务，导致功能分化（就像高中生物教的干细胞特异化一样）

Nginx 主进程的作用

• 控制与执行分离：架构清晰，各司其职
  无缝热部署：配置更新、二进制升级无需停机
  高可用保障：Worker崩溃自动重启，服务不中断
  特权隔离：Worker以非特权用户运行，提升安全性
  资源管理：统一管理共享资源（内存、端口）
  监控中心：收集统计信息，提供管理接口

父进程与子进程的关系

有一个机制叫做 "写时复制"（Copy-On-Write, COW）

• 当运行 fork() 函数，生成一个子进程时，子进程按 COW 机制共享父进程的资源
  1、操作系统无法预知哪些页会被修改，所以子进程共享的内容先全部标记为 COW
  2、按需复制：只有实际被修改的页才会触发复制
  3、永久的只读页（如代码）：永远共享，引用计数可能很高
  4、从未被写的 COW 页：在进程整个生命周期保持共享
  5、一旦某个进程写入某页：该页对该进程变为私有，但其他进程仍然引用原页

父进程和子进程的关系

• 资源继承关系：
  子进程继承父进程的代码段、数据段、堆栈、环境变量
  继承打开的文件描述符（如监听的 socket）
  继承信号处理器设置

回到配置文件

回到配置文件，我的配置文件里面写了 4 个服务器，那对于多进程来说又是怎么一回事呢？

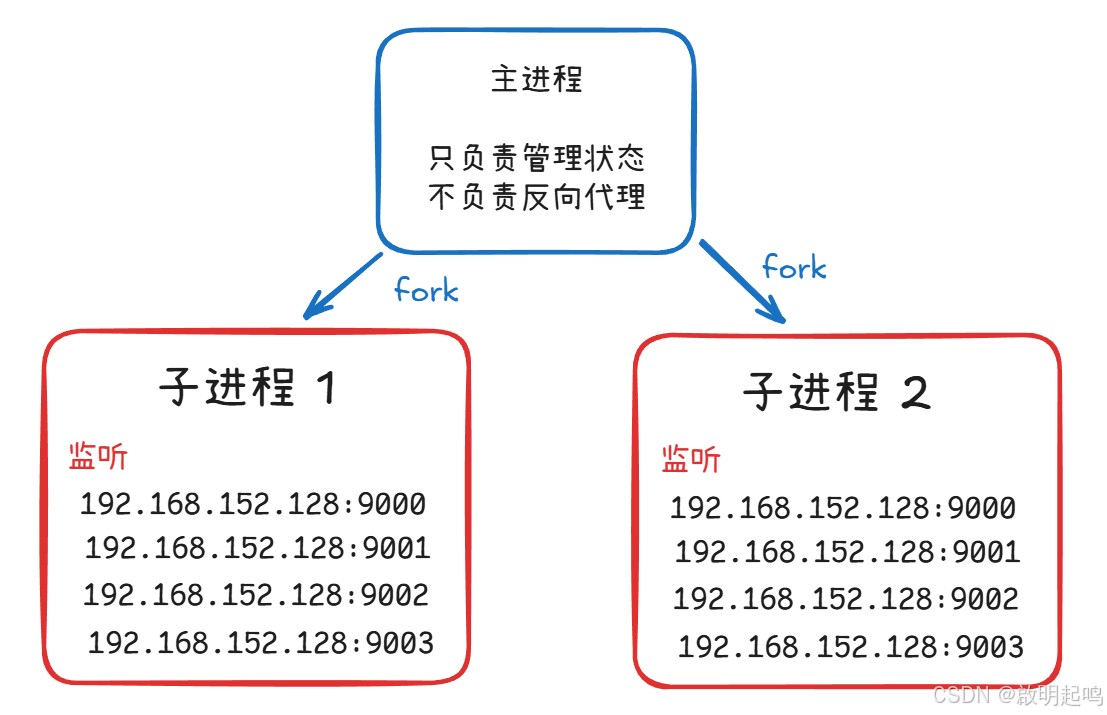

答案就是：每个进程都开启相同数量的服务器，分别监视同一批的端口

worker_processes 2;

events {
        worker_connections 1024;
}

http {
        upstream backend {
                server 192.168.152.128:9002 weight=1;
                server 192.168.152.128:9003 weight=2;
        }

        server {
                listen 9000;
                location / {
                        proxy_pass http://backend;
                }
        }
        server {
                listen 9001;
                location / {
                        proxy_pass http://backend;
                }
        }
        server {
                listen 9002;
                location / {
                        root html/html9002/;
                }
        }
        server {
                listen 9003;
                location / {
                        root html/html9003/;
                }
        }
}

Nginx 的模块化设计

Nginx 的源码挖掘流程如上所述，我们还可以去挖掘其他关键字的意涵，诸如 proxy_pass、location 和 upstream 等等。

我们在这个过程一定会发现（通过查看调用栈，逐层往下，直至底层），Nginx 的设计一定是模块化的。

---

Nginx 处理多进程的惊群问题

前面说到过，Nginx 是多进程模型，所有工作进程本质上都是一样的，都监听着同样的端口，为同一批服务器、前端页面做反向代理服务。

---

那么，问题来了，一个访问请求发送到来，那么多个进程究竟哪个能够成功的接收到这个信息呢？难道是多进程一起去争抢吗（这其实就是惊群效应）？如果是那样，那程序的效率就太低了。

实际上，Nginx 在设计上是避免了惊群效应的。Nginx 采用 SO_REUSEPORT 策略，通过内核哈希映射实现多进程间的负载均衡，从而从根本上避免多进程间的惊群效应。（四元组的 hash 映射）

有一点需要注意的是，同一个连接通过 upstream 机制被代理到不同服务器上面，这是另一种意义的 "负载均衡"。
