华为eNSP综合实验之- MPLS静态LSP标签交换路径

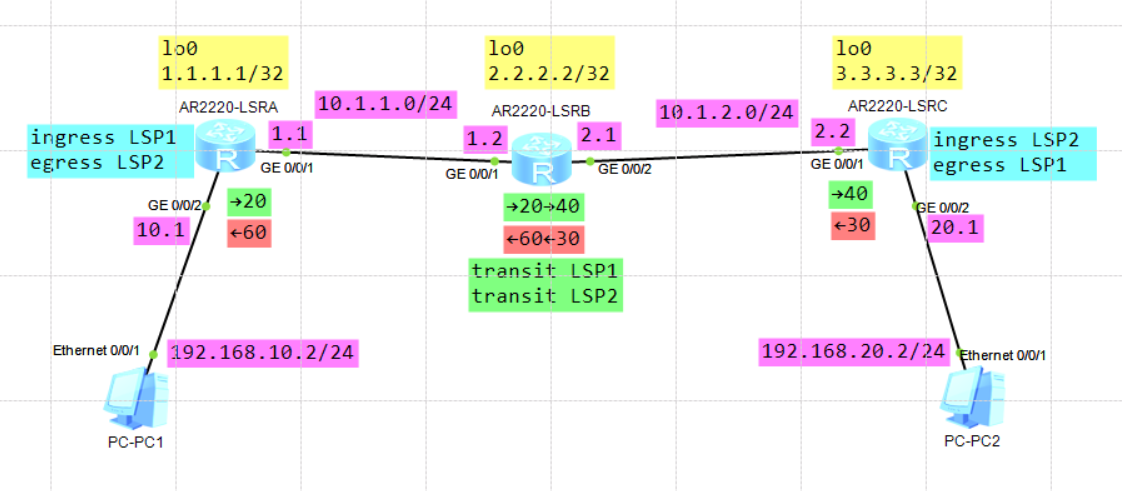

一、实验拓扑与规划

MPLS静态LSP（Label Switched Path，标签交换路径）是MPLS网络中最基础的一种LSP建立方式。

基本概念

定义：静态LSP是通过管理员手工指定MPLS标签（无需信令协议分配）、目的IP地址、下一跳IP地址等参数，静态配置的一条固定MPLS隧道路径
工作层次：MPLS是工作在数据链路层与网络层之间的"2.5层"转发技术
转发机制：在传统二层帧头与三层报头之间插入MPLS标签层，数据包根据标签值进行转发

配置特点

手工配置：与IP静态路由类似，所有LSP路径参数都需要手工静态指定
配置任务：配置LSR ID→使能MPLS→建立静态LSP（使用标签空间为16～1023）
前置条件：创建前需配置单播静态路由或IGP，确保各LSR在网络层互通
适用场景：仅适用于拓扑结构简单且稳定的网络，如小型MPLS骨干网

优势与局限

优势：配置简单直观，无需复杂的信令协议
局限：配置工作量大，容易出错，各节点不能相互感知整个LSP的情况

本实验中OSPF 确保了"网络层互通"（IP 路由可达），而 MPLS LSP（Label Switched Path，标签交换路径）是MPLS网络中最基础的一种LSP建立方式提供了"数据转发层面的增强控制"。

二、详细配置步骤（含命令解析）

操作步骤：

主机发送IP包到192.168.20.2

A（Ingress）查找FIB，匹配LSP1，压入标签20
B收到标签20报文，查找LFIB，弹出标签20，压入标签40
C（Egress）收到标签40报文，弹出标签，查找IP路由表转发

配置LSRA

复制代码

#
mpls lsr-id 1.1.1.1
mpls

#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
 ip address 10.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.10.1 255.255.255.0
#
interface NULL0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 192.168.10.0 0.0.0.255
#
static-lsp ingress LSP1 destination 192.168.20.0 24 nexthop 10.1.1.2 out-label 20  //配置本节点为指定LSP1的Ingress

static-lsp egress LSP2 incoming-interface GigabitEthernet0/0/1 in-label 60  //配置本节点为指定LSP2的Egress

#

配置LSRB

复制代码

#
mpls lsr-id 2.2.2.2
mpls
#

#
interface GigabitEthernet0/0/1
 ip address 10.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 10.1.2.1 255.255.255.0
#
interface NULL0
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 10.1.2.0 0.0.0.255
#
static-lsp transit LSP1 incoming-interface GigabitEthernet0/0/1 in-label 20 next
hop 10.1.2.2 out-label 40        //配置本节点为指定LSP1的Transit


static-lsp transit LSP2 incoming-interface GigabitEthernet0/0/2 in-label 30 next
hop 10.1.1.1 out-label 60        //配置本节点为指定LSP2的Transit

#

配置LSRC

复制代码

#
mpls lsr-id 3.3.3.3
mpls
#
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
 ip address 10.1.2.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.20.1 255.255.255.0
#
interface NULL0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 10.1.2.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
#
static-lsp ingress LSP2 destination 192.168.10.0 24 nexthop 10.1.2.1 out-label 30
//配置本节点为指定LSP2的Ingress


static-lsp egress LSP1 incoming-interface GigabitEthernet0/0/1 in-label 40
//配置本节点为指定LSP1的Egress #

三、验证与排错命令

验证目标	命令	预期结果
LSP状态	`display mpls static-lsp`	显示"Up"状态，各节点标签匹配
详细LSP信息	`display mpls lsp verbose`	查看各节点入/出标签、状态、下一跳

四、关键注意事项

掩码一致性
static-lsp destination 的掩码必须与路由表中目的路由完全一致（建议全用32位主机路由）。
标签范围
- 避免使用保留标签（0-15）
- 推荐范围：16～1023（华为设备默认静态标签池）
- 标签值需人工确保全程匹配（无自动协商）
单向特性
静态LSP为单向通道！如需双向通信（如LSRC→LSRA），需反向单独配置一套LSP（标签规划另设）。
PHP（倒数第二跳弹出）
- 若LSRB配置 out-label 3（隐式空标签），则LSRB会弹出标签，LSRC收到纯IP包
- 此时LSRC的static-lsp egress配置不会生效（因无标签可匹配）
- 本实验采用显式标签，由Egress节点弹出，逻辑更清晰
eNSP特有问题
- 串口必须配置 link-protocol ppp（否则MPLS无法使能）
- 配置后建议保存：save → 避免重启丢失
- 若命令不识别：尝试 ? 补全（VRP5与VRP8命令略有差异，核心参数一致）

五、扩展思考

对比动态LSP：静态LSP适用于小规模、高可控场景；大规模网络推荐LDP/RSVP-TE
故障模拟 ：故意配置错误标签（如LSRB out-label=31），观察display mpls lsp状态变为Down
