LabVIEW与西门子PLC S7200SMART 12001500 300 400 MODBUSTCP通讯程序

最近在捣鼓LabVIEW和西门子PLC的通讯,发现网上关于S7-200SMART/1200/1500/300/400这些型号的ModbusTCP通讯资料特别零散。今天就把我这段时间踩的坑和实现方案整理出来,手把手教你怎么用LabVIEW的ModbusAPI直接跟西门子全家桶对话。

先说说硬件配置要点。西门子PLC这边需要确认固件版本支持ModbusTCP协议,特别是S7-300/400这种老型号可能需要加装CP343-1/CP443-1通讯模块。重点来了:不同型号PLC的Modbus地址映射规则完全不同!比如S7-1200的保持寄存器40001对应DB1.DBW0,而S7-300需要偏移到DB1.DBW2,这个坑我当年可是摔得鼻青脸肿。

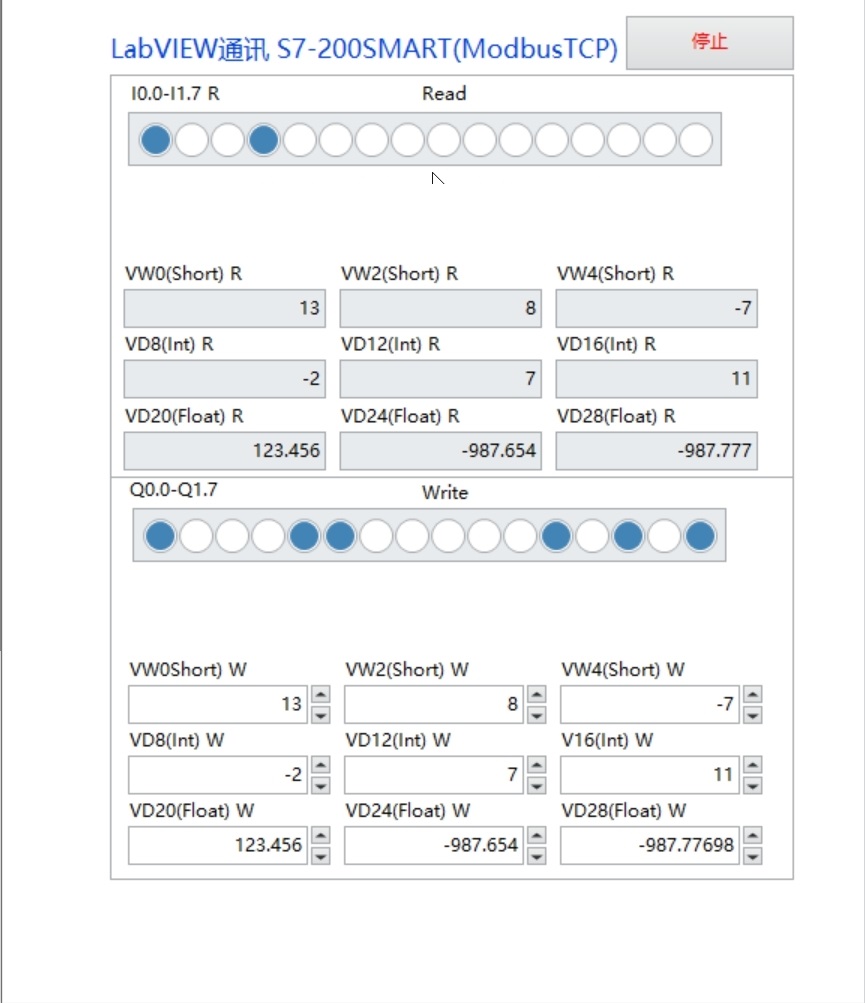

LabVIEW与西门子PLC S7200SMART 12001500 300 400 MODBUSTCP通讯程序

LabVIEW这边推荐用内置的Modbus库,比第三方驱动稳定多了。关键代码其实就三块:

labview 复制代码
// 创建ModbusTCP连接
TCP Open Connection.vi -->
Modbus Master Init.vi -->
// 读保持寄存器
MB Master Read Holding Registers.vi

注意这里有个隐藏参数:西门子PLC默认的Modbus端口是502,但有些现场会改端口号。之前遇到个案例,用默认端口死活连不上,后来抓包发现被改成了5000,气得我当场表演了个"川剧变脸"。

来看段具体实现代码:

labview 复制代码
// 连接参数配置
IP地址: 192.168.0.10
端口号: 502
从站地址: 1
寄存器地址: 40001(对应DB1.DBW0)
寄存器数量: 10

// 错误处理建议加超时机制
While循环内嵌套事件结构,设置3000ms超时

重点分析MB Master Read Holding Registers.vi这个节点,它的输出数据是U16数组,但西门子PLC的实数类型是IEEE754格式。这时候需要把两个寄存器拼成32位浮点数:

labview 复制代码
// 高低位转换示例
高16位寄存器 -> 低16位寄存器
Type Cast转换为FLOAT
// 注意字节序问题!西门子是大端格式
Array[0]左移16位 | Array[1]

调试时强烈建议先用ModbusPoll这类工具确认PLC响应正常。有次我折腾一晚上发现是PLC里的Modbus服务器没激活,这种低级错误说出来都是泪。

最后说几个实战经验:

  1. S7-300的保持寄存器建议从400101开始,避开系统区
  2. S7-1200需要提前在OB1里调用MB_SERVER块
  3. 遇到连接闪断可以尝试设置TCP KeepAlive参数
  4. 大数据量传输时记得分批次读取,别一股脑读上百个寄存器

代码打包时记得把Modbus库一起生成安装程序,我有次现场调试发现目标机没装Modbus驱动,那尴尬...现在这套方案已经在三个厂区稳定运行两年多,日均通讯数据量20万+,老铁们放心抄作业吧。
