plc单片机485通讯

STM32F103 作为Modbus 从站 (响应 PLC 主站的读写指令),PLC 作为Modbus 主站(主动发起读写请求)

PLC配置端:

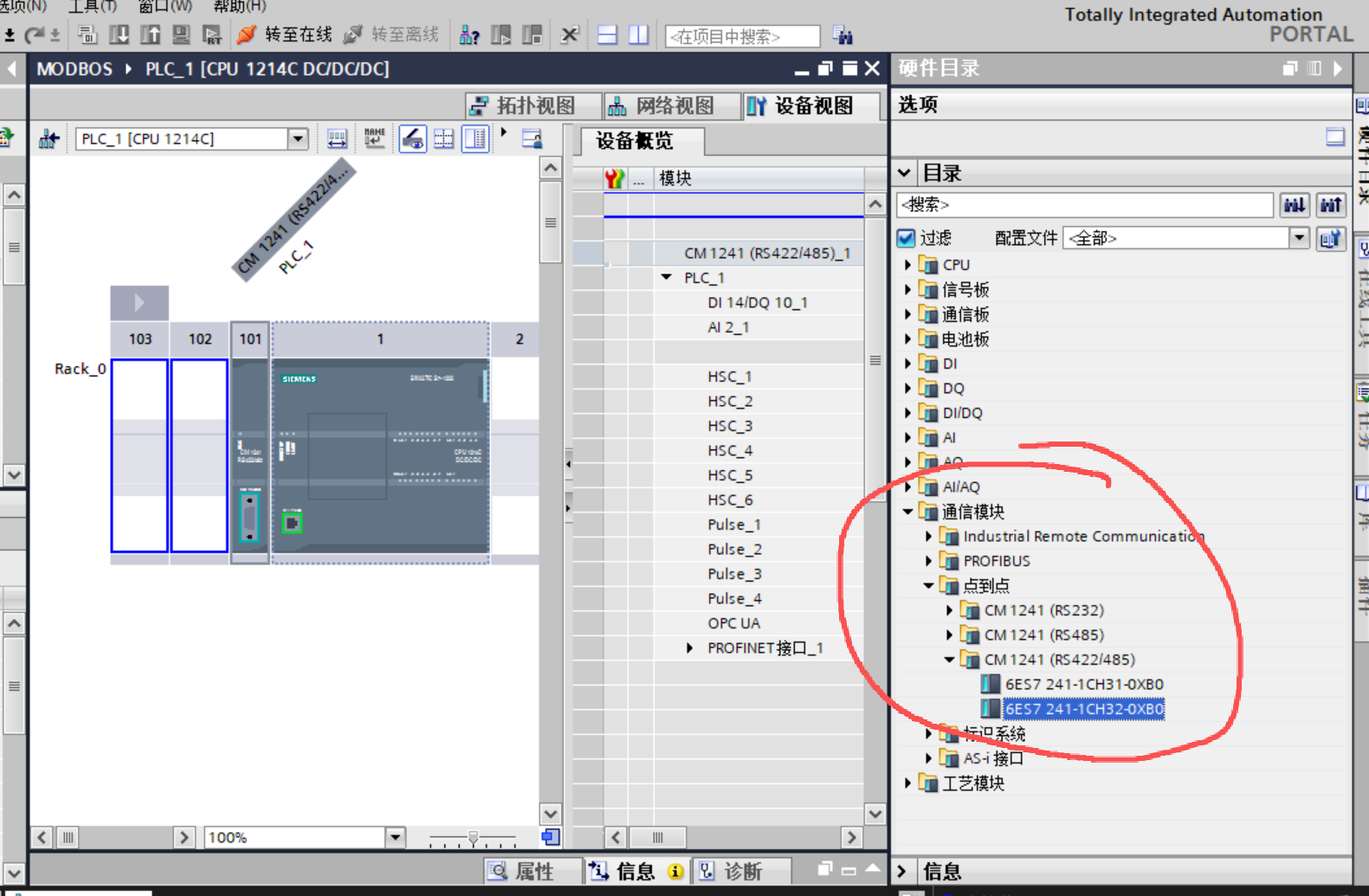

添加通信模块

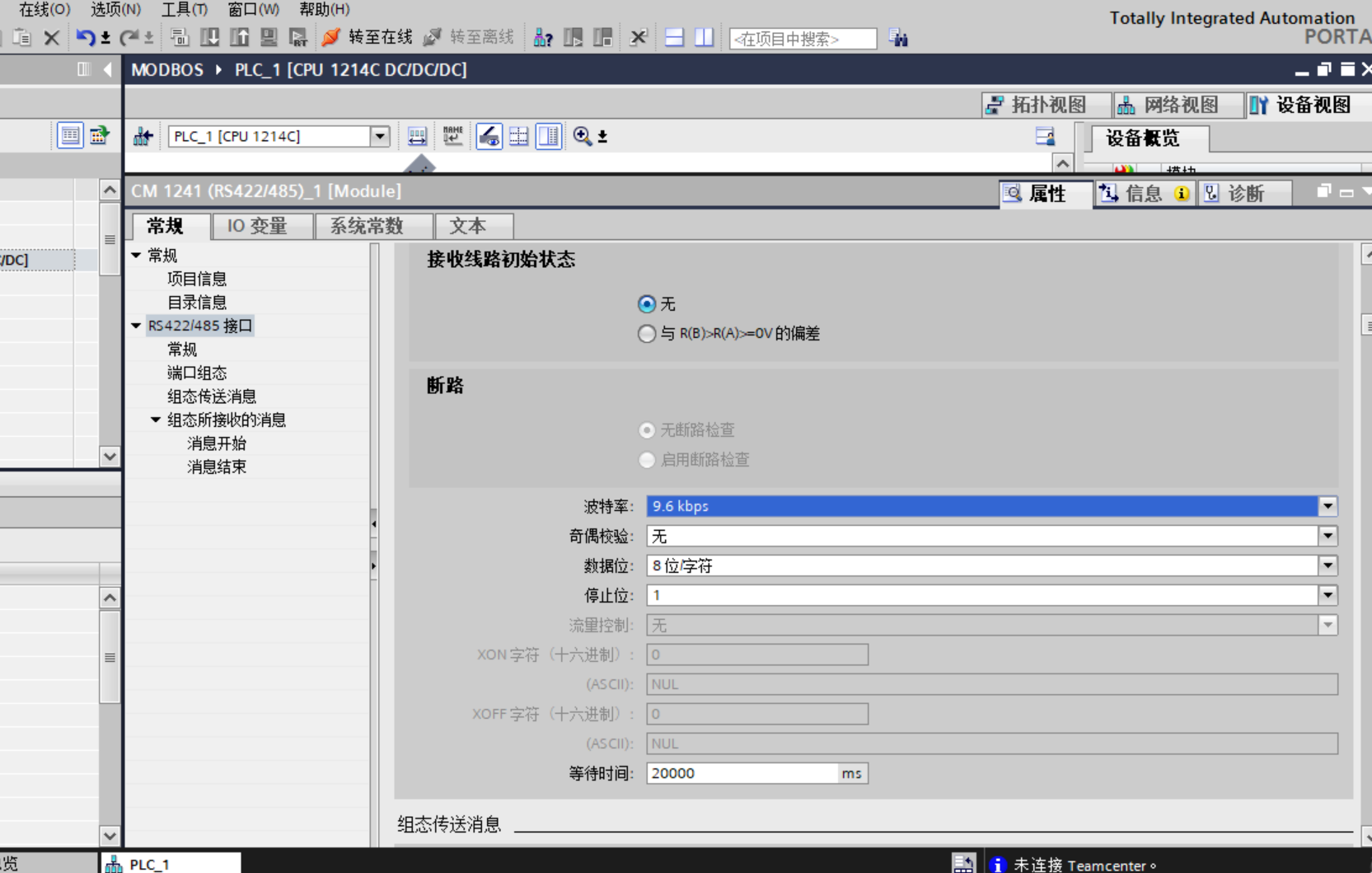

配置波特率,数据位,停止位

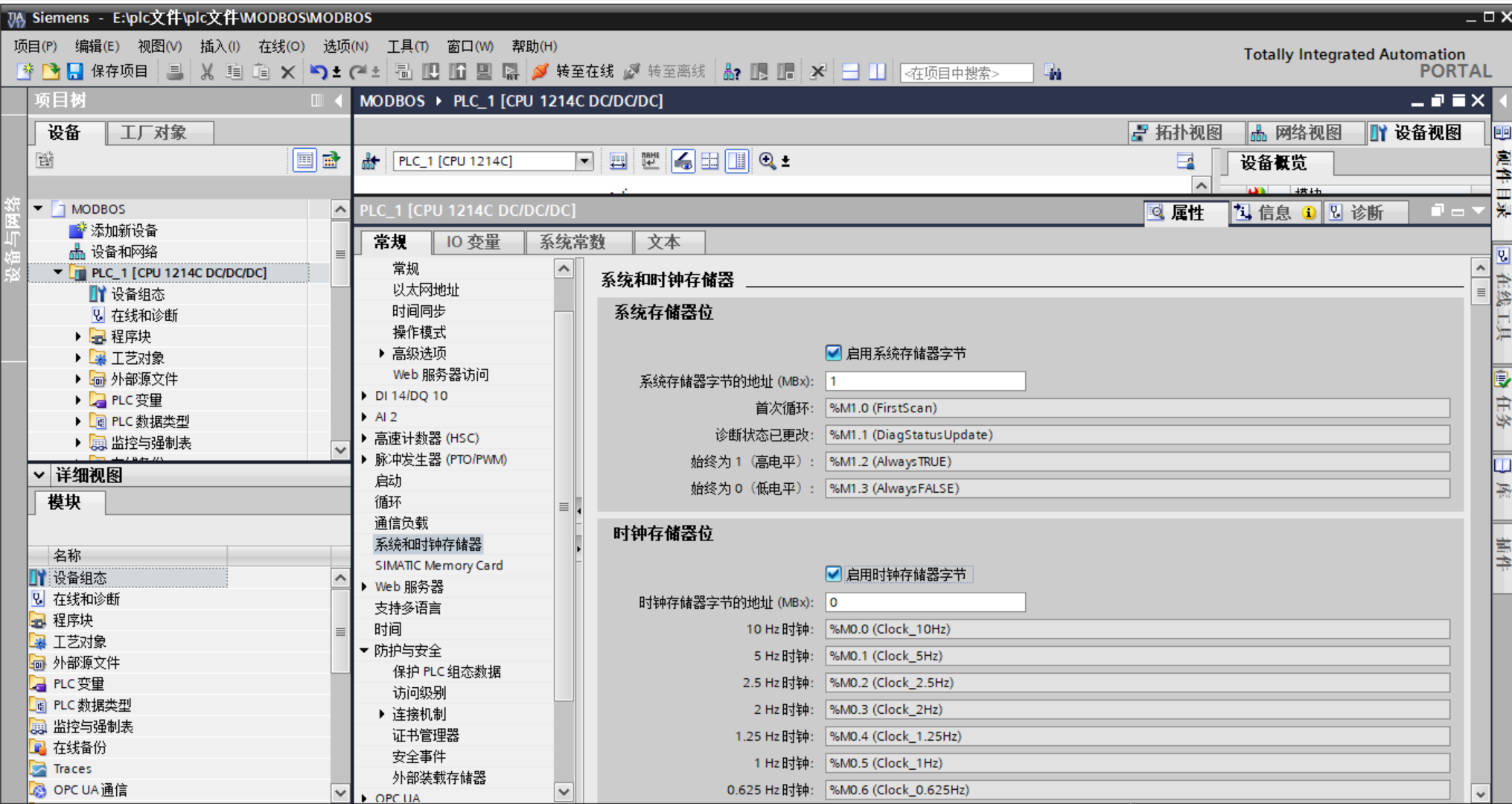

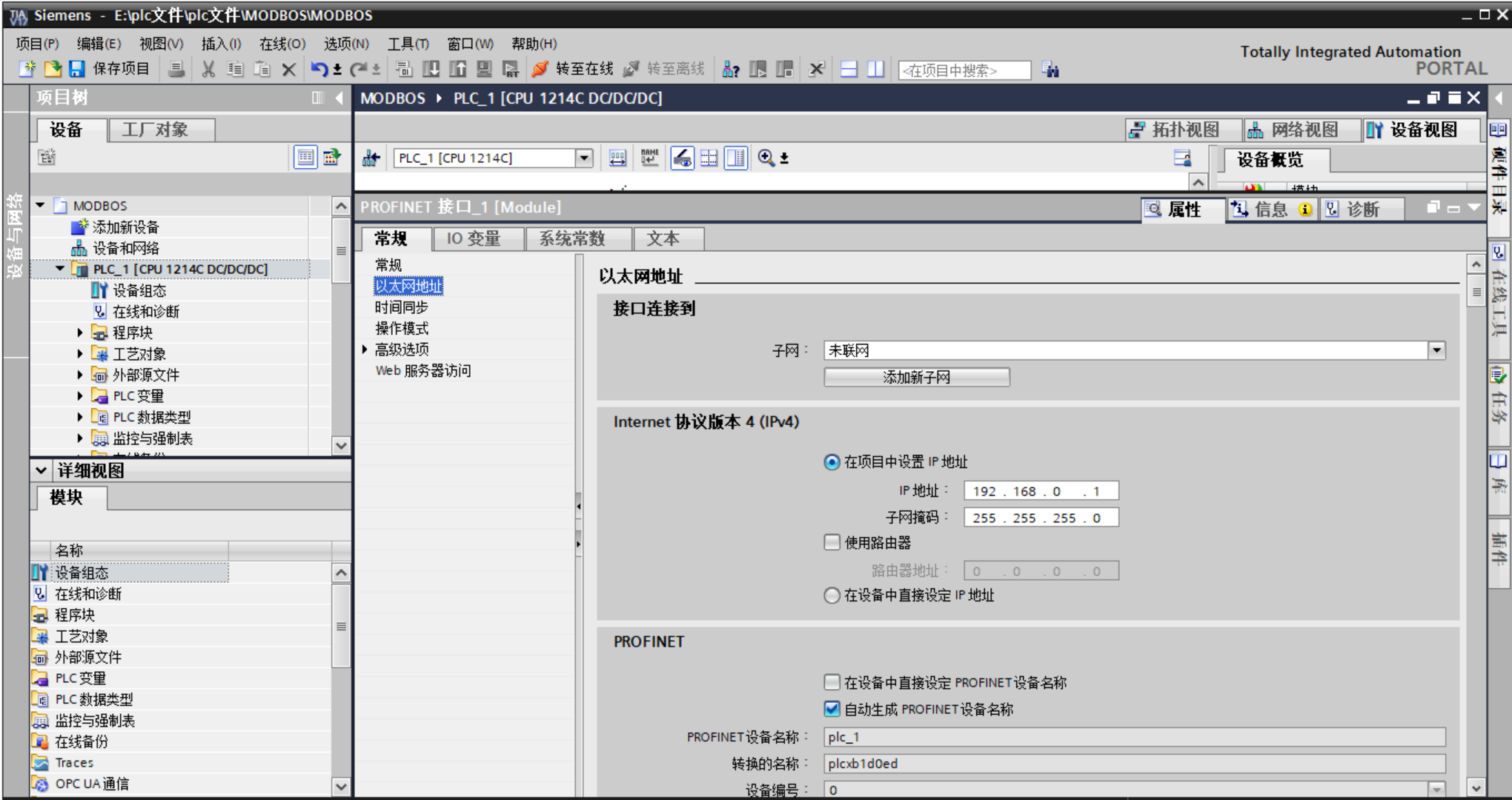

ip地址打开系统存储字节配置完毕开始编写程序

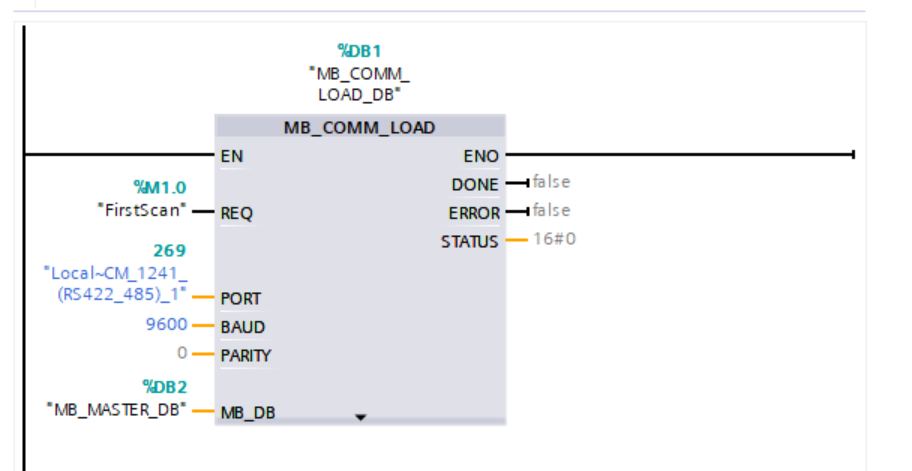

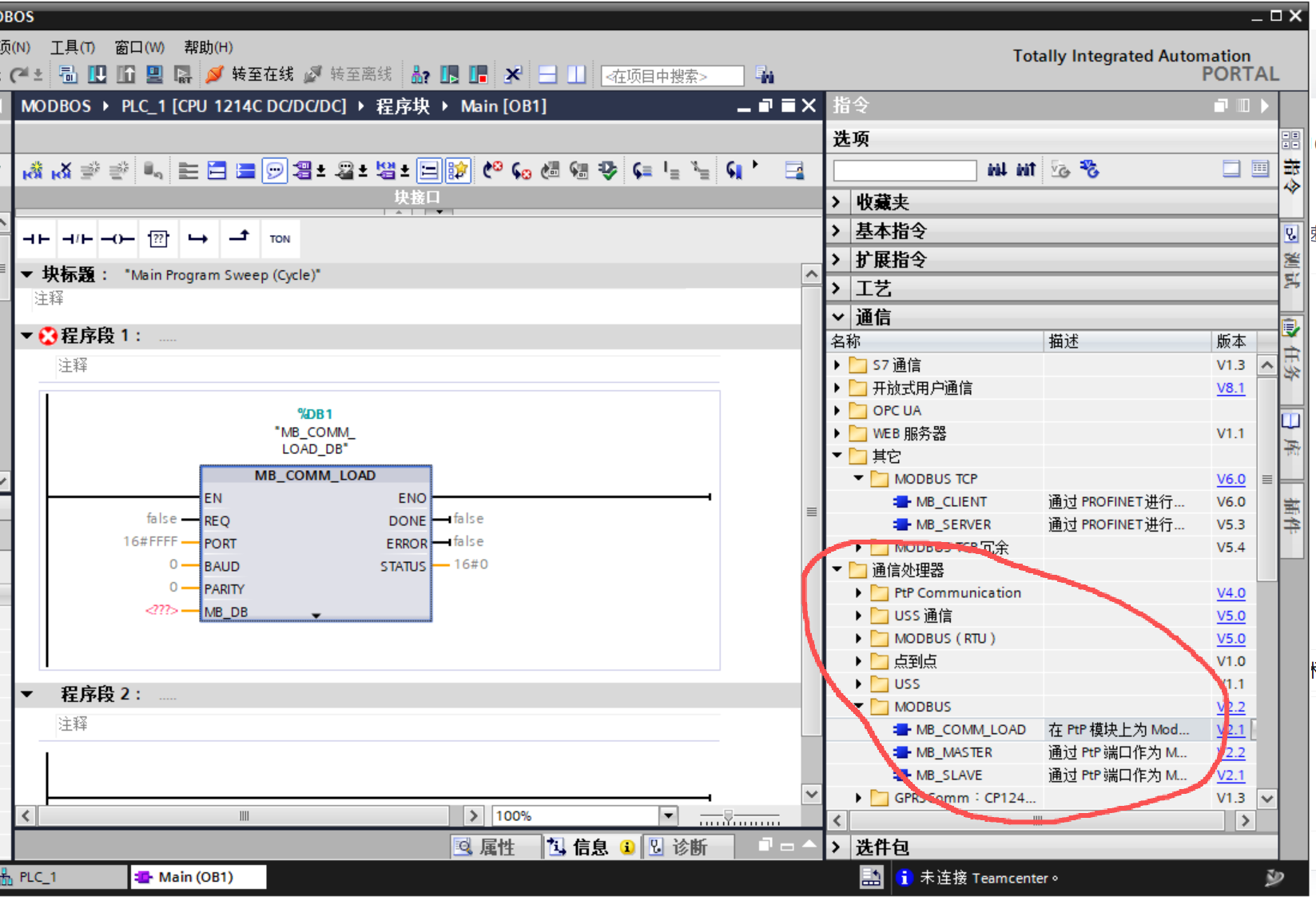

首先添加modbos通信的初始化指令

1.REQ扫描第一次接通

2.PORT端口 269"Local~CM_1241(RS422_485)_1

3.BAUD波特率

4.PARTY校验

5.将系统块 DB2移到MB-DB上

Modbus RTU 主站的核心指令

  1. 0.5接收0.5发送

  2. 0是读1是写

3.plc的起始地址40001(PLC规定40001为寄存器地址的第0位)

4.读取2位

基本的PLC通讯就是这些(取消块访问)
