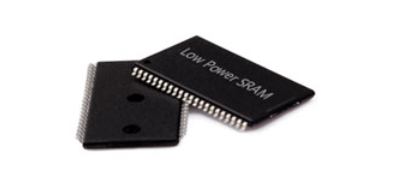

一、并行sram芯片介绍
静态随机存取存储器（SRAM）是一种易失性存储器，即在断电后数据会丢失，但其无需刷新的特性与由晶体管触发器构成的存储单元，确保了在持续供电期间数据的稳定与快速访问。其中，并行SRAM作为一种关键类型，因独特的高带宽接口，在众多要求严苛的场景中发挥着不可替代的作用。与串行接口的SRAM相比，并行SRAM最显著的特征在于其采用了并行数据总线进行传输。这种接口通常具备多根地址线与数据线，能够与处理器或专用逻辑电路直接高效对接，实现数据的宽位、单周期快速交换。
二、并行sram芯片技术特点
（1）极致访问速度：并行SRAM的读写延迟可达纳秒级别，是目前读写速度最快的存储介质之一，其速度足以匹配现代高性能CPU核心的数据处理需求。
（2）高带宽数据通路：并行接口允许多位数据同时传输，极大地提升了数据吞吐率，适用于爆发式数据读写场景。
（3）结构复杂度与成本：传统的六晶体管（6T）存储单元结构虽然保证了速度和稳定性，但也导致了芯片集成度相对较低、静态功耗较高，以及单位容量成本高于DRAM等特性。外置的（4）并行SRAM芯片因其引脚数量较多，也会占用更多的电路板面积。
三、并行SRAM的应用场景
基于其高速、高带宽的特性，并行SRAM的应用主要集中在那些对延迟极度敏感、需要快速数据缓冲的领域。
（1）处理器高速缓存（Cache）：这是并行SRAM最经典和最重要的应用。CPU内部的一级（L1）、二级（L2）缓存通常直接集成并行SRAM，作为处理器核心与主内存（DRAM）之间的高速缓冲区，有效缓解"内存墙"问题，大幅减少CPU等待数据的时间。
（2）网络通信设备：在高端路由器、交换机和网络处理器中，并行SRAM被用于快速查表（如MAC地址表、路由表）、数据包缓冲及流量管理，以满足线速处理的要求。
（3）工业控制与嵌入式系统：在需要实时响应的工业控制系统、汽车电子（如ADAS）以及高端嵌入式设备中，并行SRAM可用于存储关键算法代码、实时数据或作为FPGA/ASIC的配套高速缓存。
（4）医疗影像与专业音视频设备：在这些需要处理大量高速数据流的设备中，并行SRAM能够作为帧缓存或数据处理中间存储器，确保流畅、实时的处理性能。
四、并行与串行SRAM的应该如何选择
用户在选择SRAM时，常面临并行与串行接口的抉择。两者的根本区别在于数据访问方式：并行SRAM支持真正的随机、高速访问；而串行SRAM（如SPI接口）则通过串行总线顺序访问，引脚数少，占板面积小，在节省空间和成本上优势明显，但峰值带宽和随机访问速度通常低于并行架构。
长期以来，并行SRAM因其性能优势主导了高速缓存等应用。然而，随着系统小型化、集成化趋势加剧，以及串行接口技术的速率不断提升，在一些对空间要求严格或带宽需求并非极致的场合，串行SRAM正成为可行的替代方案。但对于追求极致性能、需要与处理器紧密耦合的应用，并行SRAM目前仍是不可动摇的选择。
五、以下是部分具有代表性的型号列表，可供选型参考：
①并行sram芯片EMI502WF16LM-08I
②并行sram芯片EMI502WF16LM-08I
③并行sram芯片EMI502HF16VM-10I
④并行sram芯片EMI502NF16VM-10I
⑤并行sram芯片EMI502WF16VM-10I
⑥并行sram芯片EMI502WF16VM-10I
⑦并行sram芯片EMI502WF16VM-10I
⑧并行sram芯片EMI502NF16LM-10I
⑨并行sram芯片EMI502WF16LM-10I
⑩并行sram芯片EMI502WF16LM-10I
⑪并行sram芯片EMI502WF16LM-10I
英尚可以提供高速的并行SRAM解决方案，这类产品通常采用先进的CMOS工艺和稳定的6晶体管单元技术制造，其输出速度极快，特别为高速电路环境而优化。对于具体型号的参数细节、样品申请或采购需求，您可以访问相关（如英尚微电子）的官方网站获取进一步的技术支持与服务。
