KTH5701 是一款数字输出的 3D 霍尔芯片，内部 分别集成了X 轴、Y轴和 Z 轴三个独立的霍尔传感器。 信号链采用高精度运放通过 16 bit ADC 将模拟信号 转换成数字输出。外部主机可以采用 SPI 或 I2C 两种模式读出测量数据。此外，在芯片内部集成了一个 温度传感器用于磁场的温度补偿。 KTH5701 支持持续感应模式、唤醒睡眠模式和 单次测量模式等多种工作模式，适用于不同的应用 场景。BUTT_OUT 管脚用于检测磁铁与芯片之间的按 键功能，并且也可以配置为 Trigger 模式，触发单次 测量。 同时，KTH5701 集成了 CORDIC 算法，支持平面 的角度输出（XY 平面，XZ 平面，YZ 平面）。增加幅 值修调寄存器，极大方便了在轴、离轴两种常见的 旋钮应用场景。支持所选平面对应的磁场阈值检测 （XY 平面，XZ 平面，YZ 平面），同一芯片能同时进 行旋钮、按键两种场景的检测。 此产品具有高集成度和运用灵活的特点，广泛 适用于各种应用场景。
产品特点

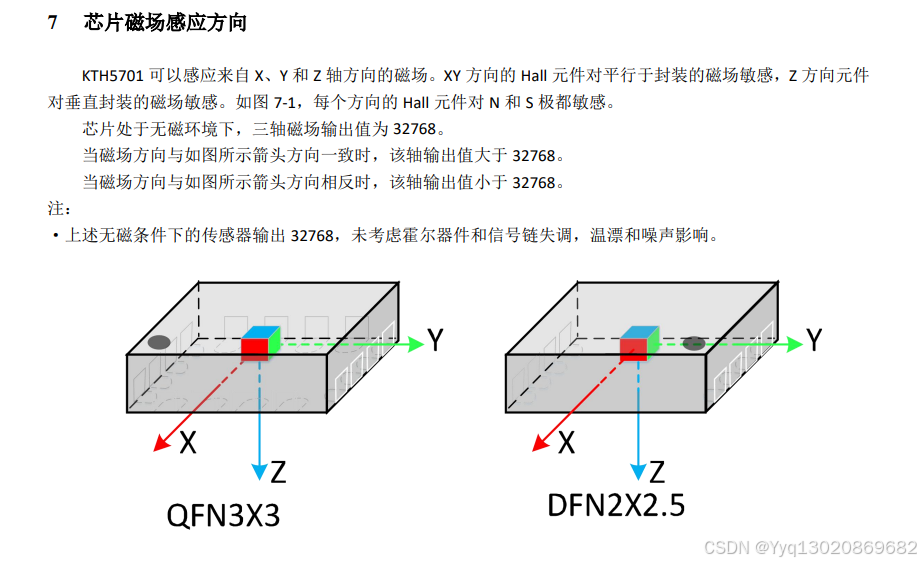

3D (X轴、Y轴、Z轴)磁场输出
CORDIC算法角度输出 注1
XY 轴典型工作范围±130mT
Z 轴典型工作范围±80mT
T（温度）输出
支持绝对位置检测
XY XZ YZ 轴平面角度输出
高精度16 bit ADC 输出
支持按键检测功能
SPI或I2C可选通信接口
支持唤醒和测量触发模式
工作电压 2.8V ~ 5.5V
IO供电电压可低至1.8V
AQ2工业级工作温度 -40℃ ~ +105℃
AQ3消费级工作温度 -40℃ ~ +85℃
