win32汇编使用GDI+入门教程之六

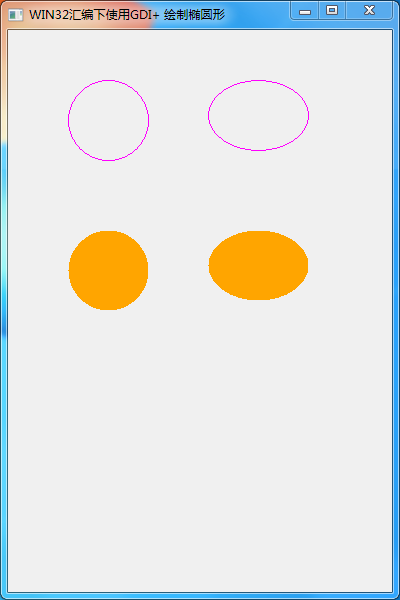

效果图:

;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

;win32汇编使用GDI+入门教程之六

;我们一点点来学,在本教程里,我们尝试画出圆形和椭圆形。主要使用的是GdipDrawEllipseI函数和GdipFillEllipseI函数

;GdipDrawEllipseI有5个参数,相当于下面这样

;GdipDrawEllipseI(画布,画笔,圆所在正方形的左上角X坐标,圆所在左上角的Y坐标,宽度,高度)

;而GdipFillEllipseI则把画笔换成画刷

;画需要画室,需要画布,需要画笔,填充则需要画刷,就像刷子。

;以下代码在64位的win7系统编译通过,直接复制进RadAsm可编译运行;

;注意注释部分在编译时可以删除,不然容易出错。重要部分加备注。

;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

; 使用 nmake 或下列命令进行编译和链接:

; ml /c /coff FirstWindow.asm

; Link /subsystem:windows FirstWindow.obj

.386

.model flat, stdcall

option casemap:none

include windows.inc

include user32.inc

include kernel32.inc

include gdiplus.inc

includelib gdiplus.lib

includelib user32.lib

includelib kernel32.lib

;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

WinMain proto :DWORD,:DWORD,:DWORD,:DWORD

;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

; GdiplusStartupInput结构在gdiplus头文件里面没有定义,这里我们自已定义

GdiplusStartupInput STRUCT

GdiplusVersion DWORD ? ; 设置为1

DebugEventCallback DWORD ? ; 调试回调,通常为NULL

SuppressBackgroundThread DWORD ? ; 是否抑制后台线程

SuppressExternalCodecs DWORD ? ; 是否抑制外部编解码器

GdiplusStartupInput ENDS

; ==============================================

; 数据段

; ==============================================

.data?

hInstance HINSTANCE ?

CommandLine LPSTR ?

gdiplusToken dd ? ;实例变量,每个实例的意思相当于浏览器里打开的每个页面,这里相当于画室

pGraphics dd ? ;画布变量,有画布,才能在上面写或画或涂

.data

ClassName db "GdiplusShapesDemo",0

AppName db "WIN32汇编下使用GDI+ 绘制椭圆形",0

UnitPixel equ 2 ;设为2就是单位参数是像素,而不是英寸或其它什么的标准

.code

; ==============================================

; 窗口过程

; ==============================================

WndProc proc hWnd:DWORD, uMsg:DWORD, wParam:DWORD, lParam:DWORD

local @ps:PAINTSTRUCT

local @hdc:HDC

local @startupInput:GdiplusStartupInput

local @pPen:DWORD ;画笔变量

local @pBrush:DWORD ;画刷变量

.if uMsg == WM_CREATE

; 初始化GDI+

mov @startupInput.GdiplusVersion, 1

mov @startupInput.DebugEventCallback, NULL

mov @startupInput.SuppressBackgroundThread, FALSE

mov @startupInput.SuppressExternalCodecs, FALSE

invoke GdiplusStartup, addr gdiplusToken, addr @startupInput, NULL

.elseif uMsg == WM_PAINT

invoke BeginPaint, hWnd, addr @ps

mov @hdc, eax

invoke GdipCreateFromHDC, @hdc, addr pGraphics ;在设备上,即屏幕上创建画布

invoke GdipCreatePen1, 0FFFF00FFh, 2, UnitPixel, addr @pPen ;创建粉色画笔

invoke GdipDrawEllipseI, pGraphics, @pPen, 60, 50, 80, 80 ;后面2个参数是宽和高的值,宽和高相等就是正圆形了

invoke GdipDrawEllipseI, pGraphics, @pPen, 200, 50, 100, 70

invoke GdipCreateSolidFill, 0FFFFA500h, addr @pBrush ; 创建橙色画刷

invoke GdipFillEllipseI, pGraphics, @pBrush, 60, 200, 80, 80

invoke GdipFillEllipseI, pGraphics, @pBrush, 200, 200, 100, 70

invoke GdipDeletePen, @pPen ;删除画笔

invoke GdipDeleteBrush, @pBrush ;删除画刷

invoke GdipDeleteGraphics, pGraphics ;删除画布

invoke EndPaint, hWnd, addr @ps

.elseif uMsg == WM_DESTROY

; 清理资源

invoke GdiplusShutdown, gdiplusToken ;删除实例

invoke PostQuitMessage, 0

.else

invoke DefWindowProc, hWnd, uMsg, wParam, lParam

ret

.endif

xor eax, eax

ret

WndProc endp

; ==============================================

; 主程序入口

; ==============================================

start:

invoke GetModuleHandle, NULL

mov hInstance,eax

invoke GetCommandLine

mov CommandLine,eax

invoke WinMain, hInstance,NULL,CommandLine, SW_SHOWDEFAULT

invoke ExitProcess, eax

;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

WinMain proc hInst:HINSTANCE,hPrevInst:HINSTANCE,CmdLine:LPSTR,CmdShow:DWORD

LOCAL wc:WNDCLASSEX

LOCAL msg:MSG

LOCAL hwnd:HWND

mov wc.cbSize,SIZEOF WNDCLASSEX

mov wc.style, CS_HREDRAW or CS_VREDRAW

mov wc.lpfnWndProc, OFFSET WndProc

mov wc.cbClsExtra,NULL

mov wc.cbWndExtra,NULL

push hInstance

pop wc.hInstance

mov wc.hbrBackground,COLOR_WINDOW

mov wc.lpszMenuName,NULL

mov wc.lpszClassName,OFFSET ClassName

invoke LoadIcon,NULL,IDI_APPLICATION

mov wc.hIcon,eax

mov wc.hIconSm,eax

invoke LoadCursor,NULL,IDC_ARROW

mov wc.hCursor,eax

invoke RegisterClassEx, addr wc

invoke CreateWindowEx,NULL, ADDR ClassName,ADDR AppName,WS_OVERLAPPEDWINDOW,100,100,400,600, NULL,NULL,hInst, NULL

mov hwnd,eax

invoke ShowWindow, hwnd,CmdShow

invoke UpdateWindow, hwnd

.while TRUE

invoke GetMessage, ADDR msg,NULL,0,0

.break .if (!eax)

invoke TranslateMessage, ADDR msg

invoke DispatchMessage, ADDR msg

.endw

mov eax,msg.wParam

ret

WinMain endp

end start
