负载瞬态响应是 LDO核心性能指标，主要通过让 LDO 负载电流快速跳变，通过示波器捕捉输出电压的波动幅度和恢复时间，判断 LDO 在负载突变时的稳压能力，该指标直接决定下游精密电路的稳定性。
一、LDO 负载瞬态响应定义
LDO 负载瞬态响应：当输入电压不变，负载电流从最小快速跳变到最大时，输出电压偏离稳态值的最大波动，以及恢复到稳态允许误差范围内的时间。
正向跳变：负载从轻载→满载，输出易出现下冲
反向跳变：负载从满载→轻载，输出易出现过冲
二、必备测试设备
测试需搭建闭环测试回路，核心设备清单如下，适配电测场景高精度需求：
可编程直流电源：给 LDO 提供稳定输入电压。
电子负载：实现负载电流快速跳变
示波器：捕捉输出电压的瞬态波形
三、硬件连接电路
基础接线拓扑
直流稳压电源 → LDO 输入引脚→ LDO 输出引脚→ 可编程电子负载
辅助接线：示波器 CH1 接 LDO V_OUT，CH2 接电流探头
四、 分步实操测试流程（可直接落地）
以 "V_IN=5V，V_OUT=3.3V，I_Lmin=10mA，I_Lmax=500mA" 为例，分步执行：
步骤 1： 搭建回路，空载预热
按测试电路接线，检查无短路后，开启直流稳压电源，设置 V_IN=5V
LDO 空载上电，预热 5 分钟，确保器件进入稳定工作状态
用万用表测量 V_OUT，确认空载输出为 3.3V
步骤 2： 配置电子负载
电子负载切换至瞬态模式，关键参数设置 3 项：
高电流值（I_H）：500mA（对应 I_Lmax）
低电流值（I_L）：10mA（对应 I_Lmin）
跳变参数：高电流持续时间 10ms，低电流持续时间 10ms，跳变沿时间 0.5μs
触发方式：自动循环，确保示波器能捕捉稳定波形
步骤 3： 示波器参数配置
通道 CH1：量程设为 4V，耦合方式 DC，输入阻抗 10MΩ
时基：设为 1μs/div，后续可调整为 10μs/div 观察恢复过程
触发方式：边沿触发，触发源选 CH1，触发电平设为 3.3V，触发沿选上升沿 / 下降沿
开启示波器峰值检测模式，避免遗漏最大过冲 / 下冲
步骤 4： 带载稳定，触发采集
开启电子负载，让 LDO 带瞬态负载运行 30 秒，确保回路稳定

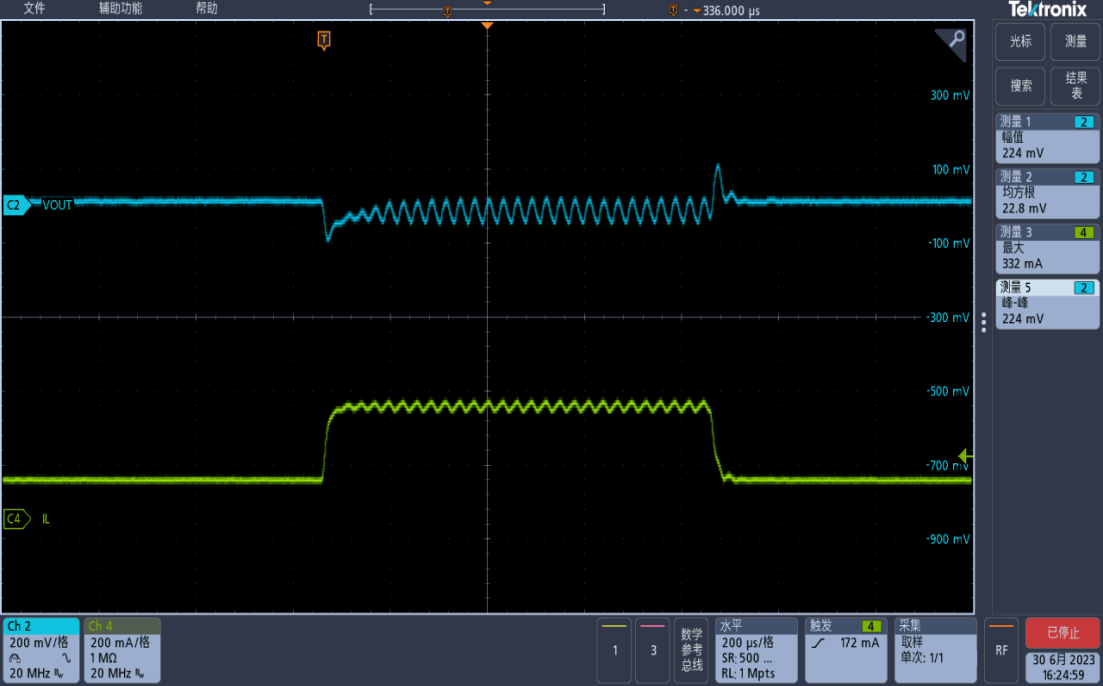

示波器触发采集，连续捕捉 10 组波形，保存波形图
分别测试 2 种跳变：轻载→满载、满载→轻载，各采集 10 组
步骤 5： 切换工况复测
调整负载电流范围，重复步骤 2-4，测试极限负载下的响应
更换输出滤波电容，复测，验证电容对响应的影响
调整输入电压，复测，验证输入电压对瞬态的影响

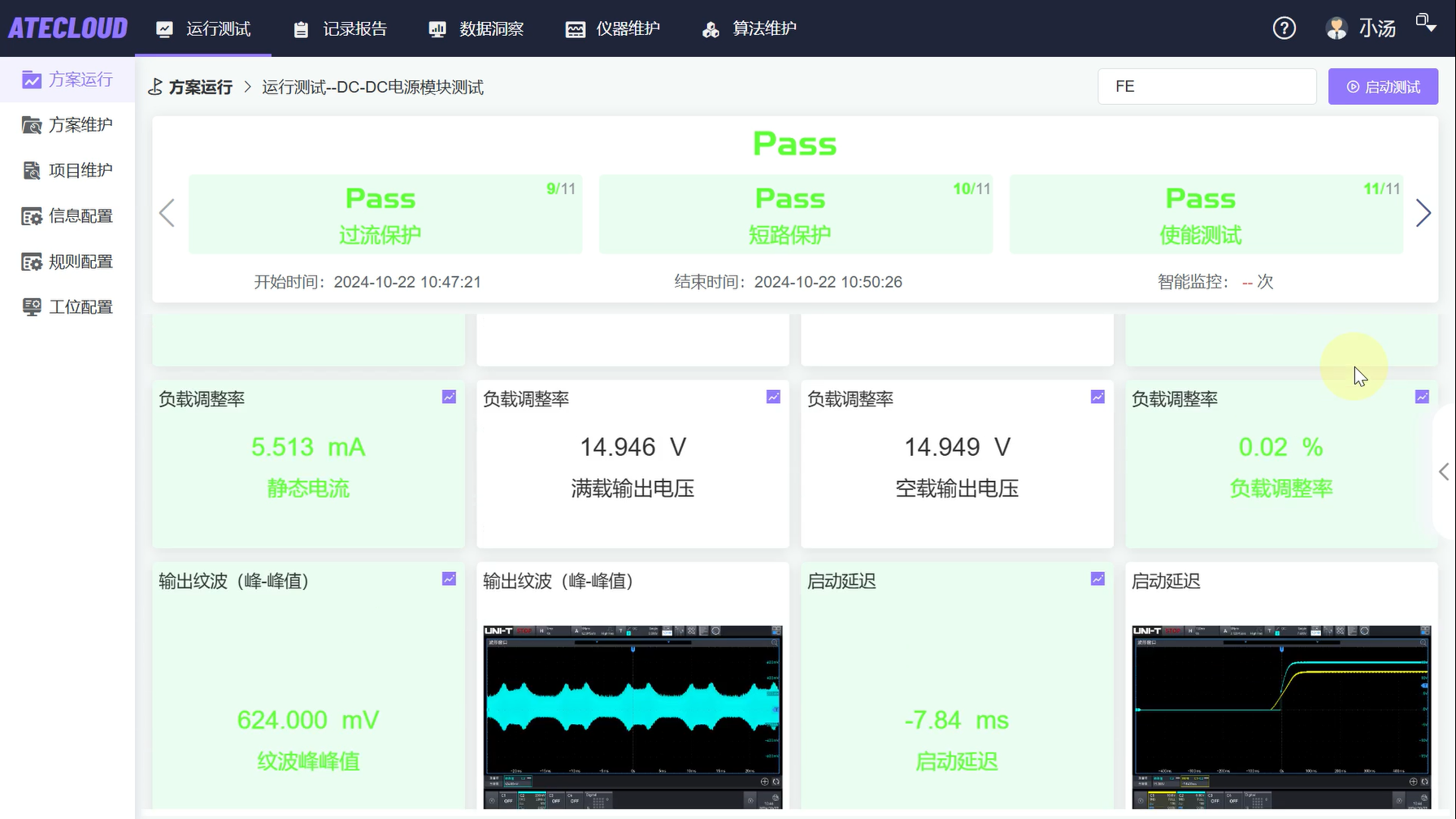

通过以上的流程可以测试出LDO的三个核心指标：输出电压下冲、输出电压过冲、瞬态恢复时间，将测试到的这些指标与LDO规格书中的标准指标数据进行对比，就可以判断出该LDO是否合格。当然，以上测试的手动操作较为复杂，测试时间较长，为了提高测试效率，缩短测试时间，则可以选择类型ATECLOUD的自动化测试平台，来实现自动测试。申请试用平台可查看：ATECLOUD
