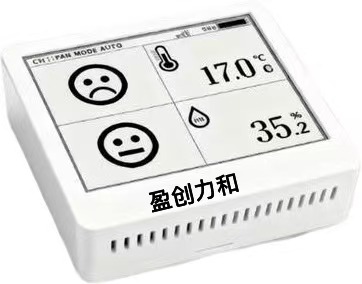

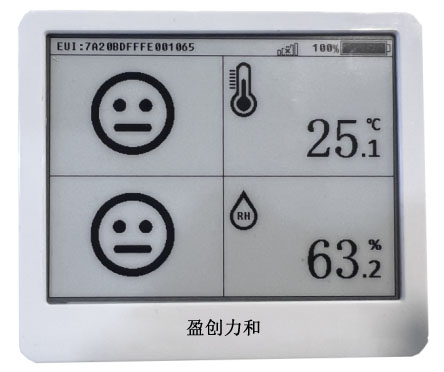

在博物馆库房、档案特藏室及高敏实验室等对环境稳定性与人为干扰高度敏感的场景中，无线环境监测终端不仅需满足高精度、长续航、强覆盖等基础要求，还需解决一个关键用户体验问题：如何在不依赖远程平台的前提下，实现现场状态的即时可读？ 近年来，集成电子墨水屏（E-Ink）的 LoRaWAN 温湿度终端通过硬件协同与电源管理策略，在保持 5 年级续航的同时，实现了本地可视化能力。本文从系统架构与功耗建模角度，解析其技术实现路径。
一、系统架构设计
典型终端采用三层低功耗架构：
- 感知层：高精度数字温湿度传感器（如 SHT4x 系列），I²C 接口，支持 ±0.5°C / ±3%RH 精度；
- 控制层：超低功耗 MCU（如 STM32L4/L5 或 nRF52840），负责任务调度、数据处理与外设控制；
- 通信与显示层：LoRa 射频芯片（如 SX1262） + 单色 E-Ink 屏（4.2 英寸，SPI 接口）。
三者通过 GPIO 与电源开关电路解耦，实现按需供电。
二、E-Ink 屏的功耗特性与驱动策略
电子墨水屏的核心优势在于静态显示零功耗。其典型工作流程如下：
- MCU 唤醒后，通过 SPI 向 E-Ink 驱动 IC（如 IL0373）发送帧缓存；
- 驱动 IC 控制高压时序完成像素翻转（刷新时间 ≈ 800ms）；
- 刷新结束后，关闭 E-Ink 电源使能引脚，整屏进入无源状态。
实测表明，单次全屏刷新能耗约 8--12 mC ，若每 30 分钟刷新一次，日均功耗仅 ～0.016 mAh，对整机续航影响可忽略。
⚠️ 注意：为避免残影，部分方案采用局部刷新或定期全刷策略，需在固件中平衡显示质量与功耗。
三、协同休眠机制与电源门控
为最大化能效，系统采用分级电源门控（Power Gating）：
- 传感器电源：由 P-MOSFET 控制，仅在采样前 50ms 上电；
- E-Ink 电源：由独立 LDO 供电，仅在刷新期间开启；
- LoRa 模块：通过 EN 引脚控制，非通信时段彻底断电。
MCU 在完成"采样 → 加密 → LoRa 发送 → 屏幕刷新"全流程后，立即进入 Stop 2 模式（RTC 唤醒），此时系统总电流 < 1.2 μA。
四、功耗模型与续航估算
以 30 分钟上报周期为例，日均能耗分解如下：
表格
| 模块 | 工作状态 | 日均能耗 |
|---|---|---|
| MCU（休眠） | Stop 2 Mode | 28.8 μAh |
| 传感器 | 供电 50ms × 48 次 | 0.24 μAh |
| LoRa 发射 | 100mA × 0.2s × 48 | 0.27 mAh |
| E-Ink 刷新 | 10mC × 48 | 0.016 mAh |
| 总计 | --- | ≈ 0.315 mAh/天 |
采用 19,000 mAh 锂亚硫酰氯电池（自放电率 <1%/年），理论续航 > 15 年。考虑低温衰减、老化等因素，工程实践中可达 4--6 年，满足文博与科研场景"部署即遗忘"的运维需求。
五、应用场景价值
- 博物馆/档案馆：避免因频繁查看 App 而开启库房门，减少环境扰动；
- 生物实验室：洁净区人员无需触碰设备即可核验环境合规性；
- 远程遗址：在无网络或平台离线时，仍保留基础状态感知能力。
结语
带 E-Ink 屏的 LoRa 温湿度终端并非简单"加一块屏幕"，而是通过传感器断电、射频快发、显示按需刷新、MCU 深度休眠等多维度协同，实现功能与能效的精妙平衡。这种"本地可视 + 远程可控"的双模设计，为高敏环境监控提供了兼具技术可靠性与人机友好性的新范式。
