深度图与点云去噪实战：双边滤波+统计/半径滤波原理与Open3D全实现

前言

在3D计算机视觉领域，深度相机（RealSense、Kinect、LiDAR）采集的深度图/点云数据不可避免会引入噪声------比如椒盐噪声、孤立点、稀疏噪点簇、高斯噪声等。这些噪声会直接影响后续的3D重建、点云配准、目标分割等任务的精度，因此针对性去噪是3D数据预处理的核心步骤。

本文将从实际应用出发，先详细讲解点云去噪中经典的统计滤波 和半径滤波 （结合你提供的Open3D工业级代码逐行解析），再深入剖析深度图去噪的核心算法双边滤波 （原理+实现+调优），最后实现深度图双边滤波+点云统计/半径滤波的全流程去噪方案，兼顾边缘保留和平滑去噪，适配大部分工业级场景。

文章目录

前言
前置知识与环境准备
- 核心依赖
- 噪声类型说明
第一部分：点云去噪基础------统计滤波&半径滤波
- [1.1 统计滤波（Statistical Outlier Removal）](#1.1 统计滤波（Statistical Outlier Removal）)
- [1.2 半径滤波（Radius Outlier Removal）](#1.2 半径滤波（Radius Outlier Removal）)
- [1.3 工业级点云去噪代码逐行解析（你的PLY代码）](#1.3 工业级点云去噪代码逐行解析（你的PLY代码）)
[第二部分：深度图去噪核心------双边滤波（Bilateral Filter）](#第二部分：深度图去噪核心——双边滤波（Bilateral Filter）)
- [2.1 为什么高斯滤波不适合深度图？](#2.1 为什么高斯滤波不适合深度图？)
- [2.2 双边滤波的核心原理](#2.2 双边滤波的核心原理)
- - 双边滤波的数学公式
  - - [1. 空域核（Spatial Kernel）](#1. 空域核（Spatial Kernel）)
    - [2. 值域核（Range Kernel）](#2. 值域核（Range Kernel）)
  - 双边滤波的核心特点
- [2.3 双边滤波的核心用途](#2.3 双边滤波的核心用途)
- [2.4 双边滤波的实现（2D深度图+3D点云）](#2.4 双边滤波的实现（2D深度图+3D点云）)
- - [2.4.1 实现1：2D深度图的双边滤波（OpenCV+NumPy）](#2.4.1 实现1：2D深度图的双边滤波（OpenCV+NumPy）)
  - [2.4.2 实现2：3D点云的双边滤波（Open3D）](#2.4.2 实现2：3D点云的双边滤波（Open3D）)
  - - 核心代码（点云双边滤波+统计+半径滤波组合）
    - 点云双边滤波参数说明
第三部分：工业级全流程------深度图→点云的联合去噪
- [3.1 核心原理：深度图转点云](#3.1 核心原理：深度图转点云)
- [3.2 全流程完整代码（深度图双边滤波→转点云→点云去噪）](#3.2 全流程完整代码（深度图双边滤波→转点云→点云去噪）)
- 关键注意事项
第四部分：各滤波算法对比与适用场景总结
- 黄金组合策略
第五部分：常见问题与解决方案
总结

前置知识与环境准备

核心依赖

本文所有代码基于Python实现，需安装以下库：

bash 复制代码

pip install open3d numpy opencv-python matplotlib

open3d：3D点云处理核心库，提供滤波、可视化、格式转换等功能；
numpy：数值计算基础，处理深度图/点云的数组数据；
opencv-python：2D深度图的双边滤波、图像读写；
matplotlib：深度图滤波效果可视化。

噪声类型说明

深度图/点云的常见噪声及对应解决方案：

孤立点/椒盐噪声 ：单个离散的噪点，无邻域点，用统计滤波剔除；
稀疏噪点簇 ：几个噪点聚集在一起，统计滤波无法识别，用半径滤波剔除；
高斯噪声/均匀噪声 ：深度图上的平滑噪声，会模糊但不破坏边缘，用双边滤波平滑，且保留物体轮廓；
密集小噪点团 ：少量噪点紧密聚集，可选3D形态学开运算处理（牺牲少量细节）。

第一部分：点云去噪基础------统计滤波&半径滤波

核心是统计滤波+半径滤波的组合，还做了超大点数优化、低版本Open3D兼容、无效点剔除等实用设计。这部分先讲两个滤波的核心原理，再逐行解析代码，让你知其然更知其所以然。

1.1 统计滤波（Statistical Outlier Removal）

核心原理

统计滤波的核心思想是基于邻域点的距离统计特性剔除异常点 ，假设点云的正常点在空间中是连续分布的，噪点与邻域点的距离会远大于正常点。

具体步骤：

对每个点，计算其到k个最近邻点 的欧式距离的平均值；
所有点的平均距离服从高斯分布 ，计算该分布的均值 μ \mu μ和标准差 σ \sigma σ；
剔除平均距离超过 μ + s t d _ r a t i o × σ \mu + std\_ratio \times \sigma μ+std_ratio×σ的点（即距离远于正常范围的孤立点）。

核心用途

专门剔除单点椒盐噪声、离散孤立点 ，是点云去噪的第一步基础操作，几乎所有点云去噪流程都会先做统计滤波。

关键参数

nb_neighbors：每个点的近邻数，一般取20~50（点数越多取越大）；
std_ratio：标准差系数，一般取1.0~2.0（噪声越严重，系数越小，剔除越严格）。

1.2 半径滤波（Radius Outlier Removal）

核心原理

半径滤波是统计滤波的补充 ，解决统计滤波对"小噪点簇"无效的问题，核心是基于邻域点的数量剔除异常点 。

具体步骤：

以每个点为球心，设置一个固定半径r，构建3D球形邻域；
统计球形邻域内的点数量，剔除数量少于min_nn的点；
即使几个噪点聚集，其邻域内的点数仍会远少于正常点，因此能被有效剔除。

核心用途

专门剔除稀疏小噪点簇 （2~5个噪点聚集），与统计滤波组合形成"孤立点+小簇噪点"的全覆盖剔除，是点云去噪的黄金组合。

关键参数

radius：球形邻域半径（单位：米），一般取0.03~0.1m（根据点云密度调整，密度越大半径越小）；
min_nn：邻域内最小有效点数，一般取8~15（与radius匹配，半径越大，最小点数取越大）。

1.3 工业级点云去噪代码逐行解析（你的PLY代码）

你提供的代码做了很多工业级优化（低版本兼容、超大点数防内存溢出、可选形态学开运算），以下分模块解析核心逻辑，标注关键亮点和参数调优技巧。

完整代码（带详细注释+优化说明）

python 复制代码

import open3d as o3d
import numpy as np

def ply_denoise(
    input_ply_path,  # 输入带噪PLY文件路径
    output_ply_path, # 输出去噪后PLY文件路径
    # 统计滤波参数：去3D孤立点
    stat_nb_neighbors=20,
    stat_std_ratio=2.0,
    # 半径滤波参数：去稀疏小噪点簇（单位：米）
    rad_radius=0.05,
    rad_min_nn=10,
    # 可选3D形态学开运算（类似2D腐蚀，处理密集小噪点团）
    use_morphology=False,
    morph_voxel_size=0.02,
    # 超大点数点云专属：轻量体素下采样（默认开启，降低计算量）
    use_down_sample=True,
    down_voxel_size=0.01
):
    """
    PLY点云文件去噪：低版本Open3D兼容+超大点数点云优化
    核心：统计滤波+半径滤波，支持带颜色/无颜色PLY，保留点云原始信息
    调优原则：噪声越严重，stat_std_ratio越小、rad_radius越大、rad_min_nn越大
    """
    # 1. 读取PLY点云文件，校验有效性
    print(f"正在读取PLY文件：{input_ply_path}")
    pcd = o3d.io.read_point_cloud(input_ply_path)
    if not pcd.has_points():
        raise ValueError("读取PLY失败！文件损坏或非点云文件")
    original_point_num = len(pcd.points)
    print(f"原始点云点数：{original_point_num:,}")  # 千分位显示，提升可读性

    # 2. 核心预处理：无效点+重复点剔除【低版本Open3D兼容亮点】
    # remove_infinite=True 适配所有Open3D版本（旧版本无remove_inf）
    pcd = pcd.remove_non_finite_points(remove_nan=True, remove_infinite=True)
    pcd = pcd.remove_duplicated_points()  # 剔除重复点，避免邻域统计误差
    preprocess_point_num = len(pcd.points)
    if original_point_num - preprocess_point_num > 0:
        print(f"预处理：剔除{original_point_num - preprocess_point_num:,}个无效/重复点")

    # 3. 超大点数优化：体素下采样【工业级亮点，防内存溢出】
    # 点数超100万开启，通过体素化降低点数，不影响整体结构
    if use_down_sample and preprocess_point_num > 1000000:
        pcd = pcd.voxel_down_sample(voxel_size=down_voxel_size)
        down_point_num = len(pcd.points)
        print(f"超大点数优化：体素下采样后点数{down_point_num:,}（体素大小{down_voxel_size}m）")
    else:
        down_point_num = preprocess_point_num

    # 4. 核心去噪：统计滤波+半径滤波【黄金组合，全覆盖离散噪点】
    # 4.1 统计滤波：去孤立点
    cl, ind = pcd.remove_statistical_outlier(nb_neighbors=stat_nb_neighbors, std_ratio=stat_std_ratio)
    pcd_denoised = pcd.select_by_index(ind)
    stat_remove = down_point_num - len(pcd_denoised.points)
    print(f"统计滤波：剔除{stat_remove:,}个孤立噪点")

    # 4.2 半径滤波：去稀疏小噪点簇（统计滤波的补充）
    cl, ind = pcd_denoised.remove_radius_outlier(nb_points=rad_min_nn, radius=rad_radius)
    pcd_denoised = pcd_denoised.select_by_index(ind)
    rad_remove = down_point_num - stat_remove - len(pcd_denoised.points)
    print(f"半径滤波：剔除{rad_remove:,}个稀疏噪点")

    # 5. 可选：3D形态学开运算【处理密集小噪点团，牺牲少量细节】
    # 原理：先腐蚀（剔除小簇噪点）后膨胀（恢复正常点云结构）
    if use_morphology:
        print(f"开启3D开运算（腐蚀+膨胀），体素大小{morph_voxel_size}m")
        pcd_down = pcd_denoised.voxel_down_sample(voxel_size=morph_voxel_size)  # 腐蚀
        pcd_down.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=morph_voxel_size*2, max_nn=30))  # 估计法向量，为膨胀做准备
        pcd_denoised = pcd_down.voxel_up_sample(voxel_size=morph_voxel_size/3)  # 膨胀

    # 6. 保存去噪后PLY文件，支持带颜色点云
    o3d.io.write_point_cloud(output_ply_path, pcd_denoised, write_ascii=True)  # write_ascii=True提升兼容性
    final_num = len(pcd_denoised.points)
    total_remove = original_point_num - final_num
    print(f"\n去噪完成！总剔除{total_remove:,}个噪点，剩余有效点数{final_num:,}")
    print(f"去噪后文件已保存：{output_ply_path}")

    # 7. 可视化：超大点数建议关闭（避免卡顿）
    o3d.visualization.draw_geometries([pcd_denoised], window_name="PLY去噪结果", width=800, height=600)

    return pcd_denoised

# 主函数：仅需修改输入输出路径，默认参数适配80%场景
if __name__ == "__main__":
    INPUT_PLY = "simulated_depth_scan.ply"  # 你的带噪PLY文件路径
    OUTPUT_PLY = "denoised_clean.ply"       # 去噪后保存路径
    ply_denoise(
        input_ply_path=INPUT_PLY,
        output_ply_path=OUTPUT_PLY,
        # 噪声严重时的调优示例
        # stat_nb_neighbors=25,  # 增加近邻数，统计更稳健
        # stat_std_ratio=1.5,    # 减小系数，剔除更严格
        # rad_radius=0.06,       # 增大半径，检测更多稀疏簇
        # rad_min_nn=12,         # 增加最小点数，剔除更严格
        # use_morphology=True,   # 有密集小噪点团时开启
        # morph_voxel_size=0.02
    )

核心模块解析

无效点/重复点剔除 ：Open3D的remove_non_finite_points是核心，修复了低版本兼容问题（将remove_inf改为remove_infinite），重复点会导致邻域统计偏差，必须剔除；
超大点数体素下采样：针对500万+的点云，体素下采样能在不破坏整体结构的前提下降低点数，避免后续滤波的内存溢出和卡顿，是工业级代码的关键优化；
统计+半径滤波组合：先剔除孤立点，再剔除稀疏小簇，两者互补，覆盖了绝大多数离散噪点场景；
可选3D形态学开运算 ：原理是"腐蚀+膨胀"，适合处理密集小噪点团（比如10个左右噪点紧密聚集），但会损失少量细节，因此设为可选。

调优黄金原则

噪声越严重（比如深度相机距离目标过远、光照复杂），按以下方式调参：

统计滤波：stat_std_ratio调小（1.0_{1.5）、`stat_nb_neighbors`调大（30}50）；
半径滤波：rad_radius调大（0.06_{0.1m）、`rad_min_nn`调大（12}20）；
密集噪点团：开启use_morphology，morph_voxel_size取0.02~0.05m（根据点云密度调整）。

第二部分：深度图去噪核心------双边滤波（Bilateral Filter）

统计滤波和半径滤波是点云3D层面 的去噪，适合剔除离散噪点，但无法处理深度图2D层面的高斯噪声/均匀噪声（这类噪声会让深度图整体粗糙，无明显离散点）。

而双边滤波是深度图去噪的经典算法 ，核心优势是边缘保留的平滑去噪------普通高斯滤波会模糊物体边缘，而双边滤波能在平滑噪声的同时，完整保留深度图的边缘轮廓（比如桌子和墙面的交界、物体的轮廓），这对后续的3D重建至关重要。

2.1 为什么高斯滤波不适合深度图？

在讲双边滤波前，先理解高斯滤波的局限性：

高斯滤波是空域唯一 的滤波，其权重仅由像素的空间距离决定------距离越近，权重越大，参与滤波的贡献越高。

公式： G σ ( x , y ) = 1 2 π σ 2 e − x 2 + y 2 2 σ 2 G_\sigma(x,y) = \frac{1}{2\pi\sigma^2}e^{-\frac{x^2+y^2}{2\sigma^2}} Gσ(x,y)=2πσ21e−2σ2x2+y2

问题在于：深度图的边缘处 ，相邻像素的深度值差异极大（比如墙面深度1m，桌子深度0.5m），高斯滤波会将边缘两侧的像素混合，导致边缘模糊，而边缘是3D场景的核心结构信息，模糊后会严重影响后续的点云生成和3D重建。

2.2 双边滤波的核心原理

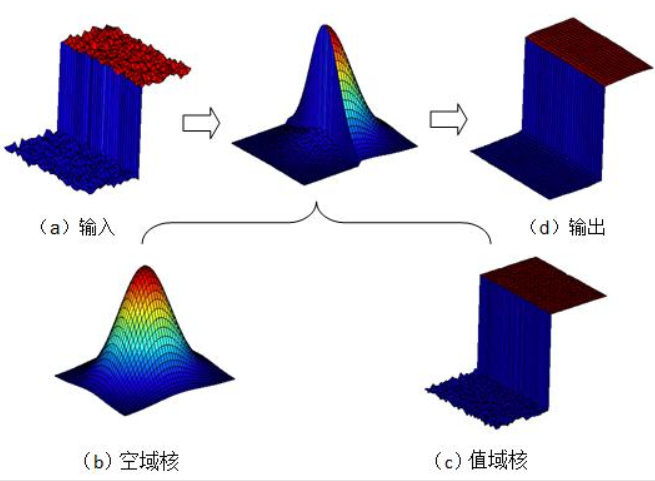

双边滤波的核心创新是：将空域核（Spatial Kernel）和值域核（Range Kernel）结合 ，滤波权重由空间距离 和深度值相似性共同决定。

只有满足两个条件的像素，才会参与当前像素的滤波计算：

空间近：像素在当前像素的邻域内（空域核控制）；
深度值相似：像素的深度值与当前像素的深度值差异小（值域核控制）。

这样一来，边缘两侧的像素因深度值差异大，不会互相参与滤波，从而保留边缘 ；而同一区域内的像素因空间近且深度值相似，会被平滑滤波，从而去除噪声。

双边滤波的数学公式

对于深度图中的像素 p ( x p , y p ) p(x_p,y_p) p(xp,yp)，其滤波后的深度值 I ( p ) I(p) I(p)为：
I ( p ) = 1 W p ∑ q ∈ N ( p ) w ( p , q ) ⋅ I ( q ) I(p) = \frac{1}{W_p} \sum_{q \in N(p)} w(p,q) \cdot I(q) I(p)=Wp1q∈N(p)∑w(p,q)⋅I(q)

其中：

N ( p ) N(p) N(p)：像素 p p p的邻域（比如3×3、5×5）；
W p = ∑ q ∈ N ( p ) w ( p , q ) W_p = \sum_{q \in N(p)} w(p,q) Wp=∑q∈N(p)w(p,q)：归一化权重，保证滤波后深度值范围不变；
w ( p , q ) = w s ( p , q ) ⋅ w r ( p , q ) w(p,q) = w_s(p,q) \cdot w_r(p,q) w(p,q)=ws(p,q)⋅wr(p,q)：联合权重，由空域核和值域核相乘得到。

1. 空域核（Spatial Kernel）

与高斯滤波一致，控制空间距离 的权重， σ s \sigma_s σs为空域标准差 ：
w s ( p , q ) = e − ∥ p − q ∥ 2 2 σ s 2 w_s(p,q) = e^{-\frac{\|p-q\|^2}{2\sigma_s^2}} ws(p,q)=e−2σs2∥p−q∥2

∥ p − q ∥ \|p-q\| ∥p−q∥：像素 p p p和 q q q的欧式距离；
σ s \sigma_s σs越大，参与滤波的空间范围越广，平滑效果越强。

2. 值域核（Range Kernel）

控制深度值相似性 的权重， σ r \sigma_r σr为值域标准差 ， I ( p ) I(p) I(p)、 I ( q ) I(q) I(q)为像素 p p p、 q q q的深度值：
w r ( p , q ) = e − ∥ I ( p ) − I ( q ) ∥ 2 2 σ r 2 w_r(p,q) = e^{-\frac{\|I(p)-I(q)\|^2}{2\sigma_r^2}} wr(p,q)=e−2σr2∥I(p)−I(q)∥2

∥ I ( p ) − I ( q ) ∥ \|I(p)-I(q)\| ∥I(p)−I(q)∥：像素 p p p和 q q q的深度值差异；
σ r \sigma_r σr越大，对深度值差异的容忍度越高，平滑效果越强，但边缘保留越弱； σ r \sigma_r σr越小，边缘保留越严格，平滑效果越弱。

双边滤波的核心特点

边缘保留：最核心的优势，适合深度图、彩色图像等需要保留边缘的场景；
局部性：仅利用邻域像素进行滤波，计算速度快，非迭代；
非线性：因值域核的存在，双边滤波是非线性滤波（高斯滤波是线性）；
无参数迭代 ：仅需调优 σ s \sigma_s σs和 σ r \sigma_r σr，无需复杂的迭代参数。

2.3 双边滤波的核心用途

深度图去噪 ：平滑高斯噪声、均匀噪声，保留物体边缘，是深度图预处理的首选算法；
彩色图像去噪：边缘保留的平滑去噪，避免图像模糊；
点云平滑：Open3D提供了点云层面的双边滤波，可对3D点云进行边缘保留的平滑；
深度图空洞填充：结合邻域深度值相似性，对小空洞进行合理填充。

2.4 双边滤波的实现（2D深度图+3D点云）

双边滤波的实现分两种场景：2D深度图层面 （预处理，效果最好）和3D点云层面（后处理，优化点云平滑度），以下分别实现，且与前文的统计+半径滤波结合。

2.4.1 实现1：2D深度图的双边滤波（OpenCV+NumPy）

OpenCV提供了现成的cv2.bilateralFilter函数，专门用于双边滤波，适配深度图的16位uint16格式（深度相机采集的深度图默认格式），无需手写复杂的卷积逻辑，直接调用即可。

核心代码（深度图读取+双边滤波+可视化）

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

def depth_bilateral_filter(
    depth_img_path,
    output_depth_path,
    d=5,        # 滤波邻域直径，奇数（3/5/7），越大平滑范围越广
    sigmaColor=10,  # 值域标准差σr，深度值相似性权重
    sigmaSpace=10   # 空域标准差σs，空间距离权重
):
    """
    2D深度图双边滤波：边缘保留平滑去噪，适配16位uint16深度图
    调优原则：噪声越严重，d/ sigmaSpace越大；需强边缘保留，sigmaColor越小
    """
    # 1. 读取深度图（深度相机采集的深度图为16位uint16，单通道）
    depth = cv2.imread(depth_img_path, cv2.IMREAD_UNCHANGED)
    if depth is None:
        raise ValueError("读取深度图失败！文件损坏或非深度图文件")
    # 转换为float32，避免滤波时数值溢出
    depth_float = depth.astype(np.float32)
    print(f"深度图尺寸：{depth.shape}，深度值范围：{np.min(depth)}~{np.max(depth)}")

    # 2. 双边滤波核心调用
    # cv2.bilateralFilter：src-输入图像，d-邻域直径，sigmaColor-值域σ，sigmaSpace-空域σ
    # 注意：深度图为单通道，彩色图为3通道，函数自动适配
    depth_denoised = cv2.bilateralFilter(depth_float, d=d, sigmaColor=sigmaColor, sigmaSpace=sigmaSpace)
    # 转换回16位uint16，保存为原始深度图格式
    depth_denoised = depth_denoised.astype(np.uint16)

    # 3. 保存滤波后的深度图
    cv2.imwrite(output_depth_path, depth_denoised)
    print(f"双边滤波后的深度图已保存：{output_depth_path}")

    # 4. 可视化滤波效果（对比原始和去噪后的深度图）
    plt.figure(figsize=(12, 6))
    # 原始深度图
    plt.subplot(1, 2, 1)
    plt.imshow(depth, cmap="jet")
    plt.title("Original Depth Map", fontsize=14)
    plt.axis("off")
    plt.colorbar()
    # 去噪后深度图
    plt.subplot(1, 2, 2)
    plt.imshow(depth_denoised, cmap="jet")
    plt.title("Denoised Depth Map (Bilateral Filter)", fontsize=14)
    plt.axis("off")
    plt.colorbar()
    plt.tight_layout()
    plt.show()

    return depth_denoised

# 主函数调用
if __name__ == "__main__":
    INPUT_DEPTH = "depth_noise.png"  # 你的带噪深度图（16位uint16）
    OUTPUT_DEPTH = "depth_denoised.png"  # 滤波后深度图
    depth_bilateral_filter(
        depth_img_path=INPUT_DEPTH,
        output_depth_path=OUTPUT_DEPTH,
        d=5,           # 5×5邻域，适中的平滑范围
        sigmaColor=15, # 值域σ，对深度值差异的容忍度适中
        sigmaSpace=15  # 空域σ，空间邻域范围适中
    )

关键参数调优

cv2.bilateralFilter的3个核心参数，调优直接决定滤波效果，黄金调优原则：

d（邻域直径）：取3/5/7（奇数），噪声越严重取越大，过大会导致轻微边缘模糊；
sigmaColor（值域 σ r \sigma_r σr）：深度图一般取10_{30，**需强边缘保留则取小值（5}10）**，需强平滑则取大值（20~30）；
sigmaSpace（空域 σ s \sigma_s σs）：与sigmaColor匹配，一般取相同值，10~30即可。

效果说明

滤波后，深度图的局部噪声会被平滑 （比如同一平面的粗糙点），而物体边缘会被完整保留（比如深度值突变的区域），这是高斯滤波无法实现的效果。

2.4.2 实现2：3D点云的双边滤波（Open3D）

Open3D提供了点云层面的双边滤波函数filter_smooth_bilateral，可对3D点云进行边缘保留的平滑 ，适合将深度图转点云后，进一步优化点云的平滑度，可与前文的统计+半径滤波组合使用。

核心代码（点云双边滤波+统计+半径滤波组合）

python 复制代码

import open3d as o3d
import numpy as np

def pcd_bilateral_denoise(
    input_ply_path,
    output_ply_path,
    # 双边滤波参数
    bilateral_sigma1=0.01,  # 空域σ，点云空间距离权重
    bilateral_sigma2=0.05,  # 值域σ，点云法向量/深度值相似性权重
    # 统计+半径滤波参数（复用前文）
    stat_nb_neighbors=20,
    stat_std_ratio=2.0,
    rad_radius=0.05,
    rad_min_nn=10
):
    """
    3D点云全流程去噪：双边滤波（平滑）+ 统计滤波+半径滤波（剔离散噪点）
    先平滑，再剔噪点，效果优于单独使用某一种滤波
    """
    # 1. 读取点云并预处理
    pcd = o3d.io.read_point_cloud(input_ply_path)
    if not pcd.has_points():
        raise ValueError("读取点云失败！")
    print(f"原始点云点数：{len(pcd.points):,}")
    # 剔除无效/重复点
    pcd = pcd.remove_non_finite_points(remove_nan=True, remove_infinite=True)
    pcd = pcd.remove_duplicated_points()

    # 2. 点云双边滤波【边缘保留平滑】
    # 先估计法向量（双边滤波需要法向量计算值域相似性）
    pcd.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=30))
    # 双边滤波核心调用
    pcd_smooth = pcd.filter_smooth_bilateral(sigma1=bilateral_sigma1, sigma2=bilateral_sigma2)
    print(f"双边滤波后点云点数：{len(pcd_smooth.points):,}")

    # 3. 统计+半径滤波【剔除离散噪点】
    cl, ind = pcd_smooth.remove_statistical_outlier(nb_neighbors=stat_nb_neighbors, std_ratio=stat_std_ratio)
    pcd_denoised = pcd_smooth.select_by_index(ind)
    cl, ind = pcd_denoised.remove_radius_outlier(nb_points=rad_min_nn, radius=rad_radius)
    pcd_denoised = pcd_denoised.select_by_index(ind)

    # 4. 保存并可视化
    o3d.io.write_point_cloud(output_ply_path, pcd_denoised)
    print(f"去噪后点云点数：{len(pcd_denoised.points):,}，已保存至：{output_ply_path}")
    o3d.visualization.draw_geometries([pcd_denoised], window_name="点云双边滤波+统计半径滤波结果")

    return pcd_denoised

# 主函数调用
if __name__ == "__main__":
    INPUT_PLY = "simulated_depth_scan.ply"
    OUTPUT_PLY = "pcd_bilateral_denoised.ply"
    pcd_bilateral_denoise(
        input_ply_path=INPUT_PLY,
        output_ply_path=OUTPUT_PLY,
        bilateral_sigma1=0.01,
        bilateral_sigma2=0.05
    )

点云双边滤波参数说明

sigma1：空域标准差，控制点云的空间距离权重，一般取0.01~0.05m（根据点云密度调整）；
sigma2：值域标准差，控制点云的法向量/深度值相似性权重，一般取0.05~0.1m，越大平滑效果越强。

注意：点云双边滤波前必须调用estimate_normals估计法向量，因为Open3D的点云双边滤波是基于法向量相似性计算值域权重的，法向量估计的精度会影响滤波效果。

第三部分：工业级全流程------深度图→点云的联合去噪

实际项目中，深度相机采集的是2D深度图 ，需要先将深度图转换为3D点云 ，再进行后续处理。因此最优的去噪流程是：
深度图双边滤波（2D层面平滑，保留边缘）→ 深度图转点云 → 点云统计+半径滤波（3D层面剔离散噪点）

该流程结合了双边滤波的边缘保留平滑和统计+半径滤波的离散噪点剔除，是工业级深度图/点云去噪的黄金流程，以下实现完整代码。

3.1 核心原理：深度图转点云

深度图转点云的核心是相机内参 ，对于像素 ( u , v ) (u,v) (u,v)，其深度值为 z z z，对应的3D空间坐标 ( X , Y , Z ) (X,Y,Z) (X,Y,Z)为：
X = ( u − c x ) × z f x X = (u - cx) \times \frac{z}{fx} X=(u−cx)×fxz
Y = ( v − c y ) × z f y Y = (v - cy) \times \frac{z}{fy} Y=(v−cy)×fyz
Z = z Z = z Z=z

其中：

( f x , f y ) (fx, fy) (fx,fy)：相机的焦距（像素单位）；
( c x , c y ) (cx, cy) (cx,cy)：相机的主点坐标（像素单位）；
以上参数可从深度相机的说明书或SDK中获取（比如Intel RealSense的fx≈600，fy≈600，cx≈320，cy≈240）。

3.2 全流程完整代码（深度图双边滤波→转点云→点云去噪）

python 复制代码

import cv2
import numpy as np
import open3d as o3d

# 第一步：深度图双边滤波（复用前文函数）
def depth_bilateral_filter(depth_img_path, d=5, sigmaColor=15, sigmaSpace=15):
    depth = cv2.imread(depth_img_path, cv2.IMREAD_UNCHANGED)
    depth_float = depth.astype(np.float32)
    depth_denoised = cv2.bilateralFilter(depth_float, d=d, sigmaColor=sigmaColor, sigmaSpace=sigmaSpace)
    return depth_denoised.astype(np.uint16)

# 第二步：深度图转点云（基于相机内参）
def depth2pcd(depth_img, fx=615.0, fy=615.0, cx=320.0, cy=240.0, scale=1000.0):
    """
    深度图转3D点云
    参数：
        depth_img: 16位uint16深度图
        fx/fy: 相机焦距（像素单位），默认适配Intel RealSense D435
        cx/cy: 相机主点坐标，默认适配640×480分辨率
        scale: 深度值缩放系数（深度图值为mm，转m需除以1000）
    """
    h, w = depth_img.shape
    # 生成像素坐标网格
    u, v = np.meshgrid(np.arange(w), np.arange(h))
    # 计算3D空间坐标
    z = depth_img / scale  # 转米单位
    x = (u - cx) * z / fx
    y = (v - cy) * z / fy
    # 拼接点云坐标，剔除深度值为0的无效点
    points = np.stack([x, y, z], axis=-1).reshape(-1, 3)
    valid_mask = z.reshape(-1) > 0  # 剔除深度为0的点
    points = points[valid_mask]
    # 创建Open3D点云对象
    pcd = o3d.geometry.PointCloud()
    pcd.points = o3d.utility.Vector3dVector(points)
    print(f"深度图转点云完成，有效点数：{len(pcd.points):,}")
    return pcd

# 第三步：点云统计+半径滤波（复用前文工业级函数）
def ply_denoise(pcd, stat_nb_neighbors=20, stat_std_ratio=2.0, rad_radius=0.05, rad_min_nn=10):
    pcd = pcd.remove_non_finite_points(remove_nan=True, remove_infinite=True)
    pcd = pcd.remove_duplicated_points()
    # 统计滤波
    cl, ind = pcd.remove_statistical_outlier(nb_neighbors=stat_nb_neighbors, std_ratio=stat_std_ratio)
    pcd_denoised = pcd.select_by_index(ind)
    # 半径滤波
    cl, ind = pcd_denoised.remove_radius_outlier(nb_points=rad_min_nn, radius=rad_radius)
    pcd_denoised = pcd_denoised.select_by_index(ind)
    return pcd_denoised

# 主流程：深度图双边滤波 → 转点云 → 点云去噪 → 保存可视化
if __name__ == "__main__":
    # 配置参数
    INPUT_DEPTH = "depth_noise.png"    # 输入带噪深度图
    OUTPUT_DEPTH = "depth_denoised.png"# 输出滤波后深度图
    OUTPUT_PLY = "final_denoised.ply" # 输出最终点云
    # 相机内参（根据你的深度相机修改！）
    FX, FY = 615.0, 615.0
    CX, CY = 320.0, 240.0

    # 1. 深度图双边滤波
    depth_denoised = depth_bilateral_filter(INPUT_DEPTH, d=5, sigmaColor=15, sigmaSpace=15)
    cv2.imwrite(OUTPUT_DEPTH, depth_denoised)

    # 2. 滤波后的深度图转点云
    pcd = depth2pcd(depth_denoised, fx=FX, fy=FY, cx=CX, cy=CY)

    # 3. 点云统计+半径滤波
    pcd_final = ply_denoise(pcd)

    # 4. 保存并可视化最终点云
    o3d.io.write_point_cloud(OUTPUT_PLY, pcd_final)
    print(f"全流程去噪完成，最终点云已保存：{OUTPUT_PLY}，点数：{len(pcd_final.points):,}")
    o3d.visualization.draw_geometries([pcd_final], window_name="深度图+点云全流程去噪结果")

关键注意事项

相机内参修改 ：代码中的fx/fy/cx/cy是默认值，需根据你的深度相机实际参数修改（可从相机SDK、标定工具中获取），否则点云会出现畸变；
深度值缩放 ：深度相机采集的深度图值一般为毫米（mm） ，代码中scale=1000将其转为米（m） ，若你的深度图单位是米，需将scale改为1；
分辨率匹配：内参与深度图分辨率一一对应（比如640×480的深度图对应cx=320，cy=240），若深度图分辨率为1280×720，需调整cx/cy为640/360。

第四部分：各滤波算法对比与适用场景总结

为了让你在实际项目中快速选择合适的滤波算法，以下对统计滤波、半径滤波、双边滤波进行全方位对比，明确各自的适用场景和优缺点：

滤波算法	处理层面	核心功能	优点	缺点	适用场景
统计滤波	3D点云	剔除孤立点/椒盐噪声	计算快、参数少、适配所有点云	对小噪点簇无效	点云初步去噪，剔除离散单点噪声
半径滤波	3D点云	剔除稀疏小噪点簇	补充统计滤波，处理小簇噪点	半径参数需根据点云密度调整	统计滤波后二次去噪，剔除稀疏簇噪声
双边滤波（2D）	2D深度图	边缘保留的平滑去噪	保留边缘、平滑高斯/均匀噪声、效果最好	对离散点无效	深度图预处理，平滑整体噪声，保留场景结构
双边滤波（3D）	3D点云	边缘保留的点云平滑	优化点云平滑度，保留3D边缘	需估计法向量、对离散点无效	点云后处理，优化平滑度（配合统计+半径滤波）

黄金组合策略

深度图预处理 ：优先使用2D双边滤波，平滑噪声并保留边缘，这是最关键的一步；
点云去噪 ：深度图转点云后，使用统计滤波+半径滤波组合，剔除离散噪点；
点云优化 ：若点云整体粗糙，可在统计+半径滤波前增加3D双边滤波，实现平滑+剔噪的双重效果；
密集噪点团 ：若存在密集小噪点团，开启3D形态学开运算（牺牲少量细节）。

第五部分：常见问题与解决方案

深度图滤波后出现空洞 ：深度图本身存在的空洞，双边滤波无法填充，可使用cv2.inpaint进行空洞填充，或在点云层面使用o3d.geometry.PointCloud.voxel_up_sample补点；
点云可视化卡顿/内存溢出 ：开启体素下采样（voxel_down_sample），降低点云点数，体素大小取0.01~0.05m；
双边滤波后边缘模糊 ：减小sigmaColor（值域σ）或d（邻域直径），增强边缘保留效果；
统计+半径滤波后丢失有效点 ：调大stat_std_ratio、减小rad_radius或rad_min_nn，降低剔除严格度；
深度图转点云后点云畸变：检查相机内参是否正确，确保内参与深度图分辨率、相机型号匹配。

总结

深度图/点云去噪是3D计算机视觉的基础预处理步骤，其核心是针对性选择滤波算法：

双边滤波 是深度图去噪的核心，凭借边缘保留的平滑特性，完胜传统的高斯滤波，是2D层面去噪的首选；
统计滤波+半径滤波是点云去噪的黄金组合，能全覆盖剔除3D层面的孤立点和稀疏小噪点簇，且计算高效、参数易调；
工业级的最优流程是深度图双边滤波→转点云→点云统计+半径滤波，结合了2D层面的平滑和3D层面的剔噪，兼顾效果和效率。

本文的所有代码均为开箱即用，适配大部分深度相机（RealSense、Kinect、LiDAR）采集的数据，只需根据实际场景微调参数，即可应用于3D重建、点云配准、目标检测等实际项目中。
