一、STM32是什么
STM32是意法半导体（ST）公司推出的32位微控制器系列，其基于ARM Cortex-M内核设计，包括Cortex-M0、M0+、M3、M7等多种系列。
二、STM32分类

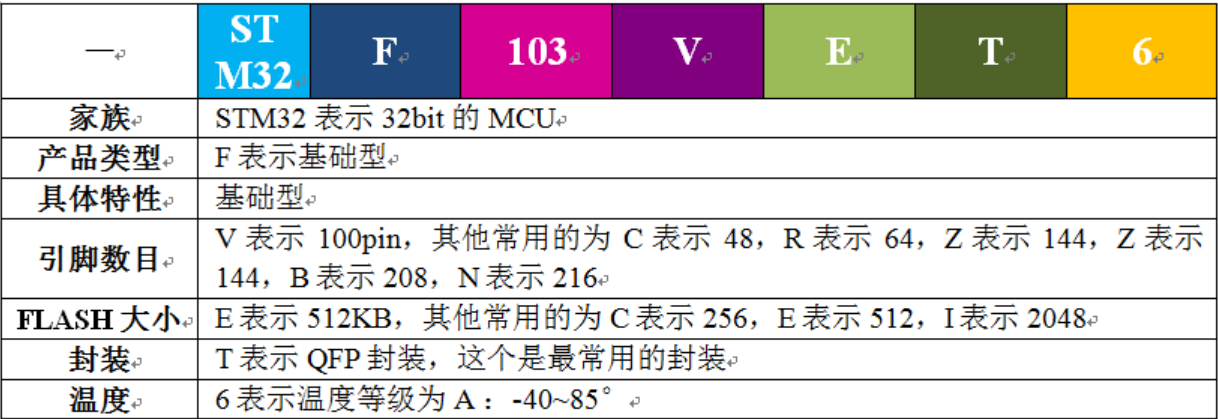

三、STM32命名规范
1、STM32
ST：意法半导体公司名
M：微控制器Microontrollers
32：表示32位微控制器。如果为8，就表示为8位控制器
2、类型
F-通用型，S-简单型，L-低功耗，H-高性能，
AL-汽车应用低功耗型，AF-汽车应用通用型。
3、子系列
0-精简类型，1-增强系列，2-增强系列，3-增强系列，
4-高性能系列，7-高性能系列
其下还有各个系列的子型号。（如00，01，02，05，03，07等）
4、引脚数
C-48脚，R-64脚，V-100脚，Z-144脚，A-168脚，
I-176脚，B-208脚，N-216脚
5、存储量
6-32KB，8-64KB，B-128KB，C-256KB，
D-384KB，E-512KB，G-1MB，I-2MB
6、封装
H-BGA封装：

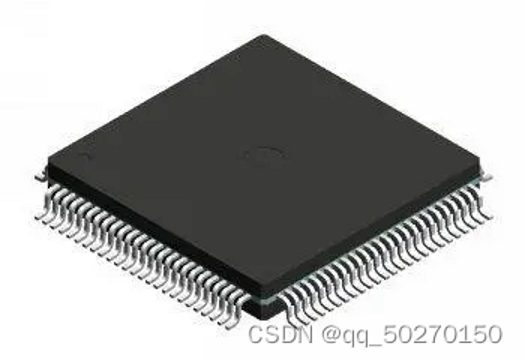

T-LQFP封装：
Y-WLCS64封装：
7、工作温度
6- -40℃~85℃
8- -40℃~105℃

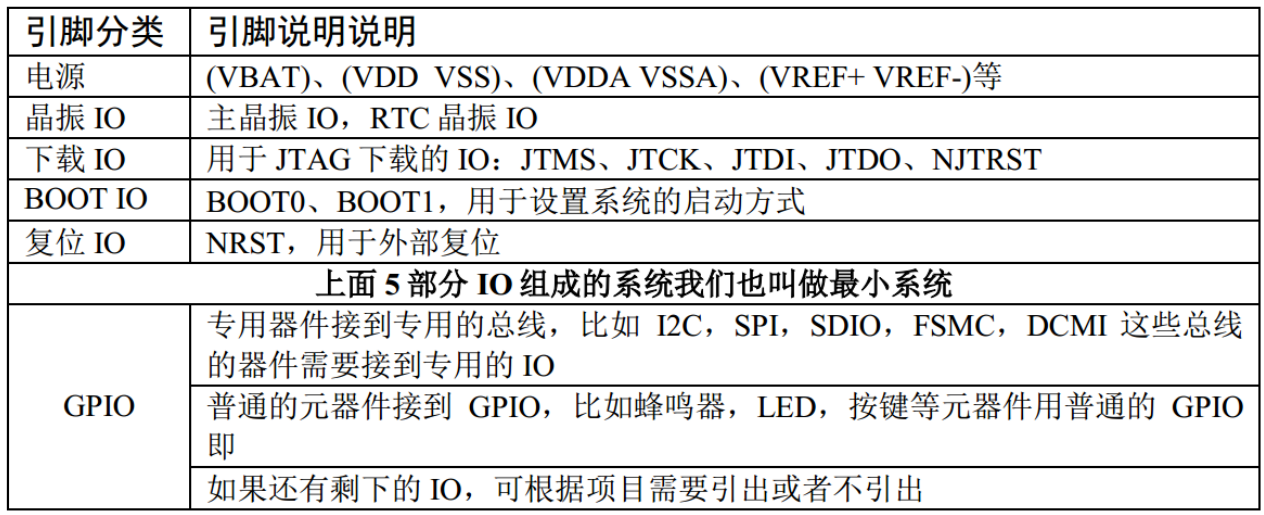

四、分配原理图引脚
首先找出电源、晶振、下载、BOOT、复位引脚构成最小系统。

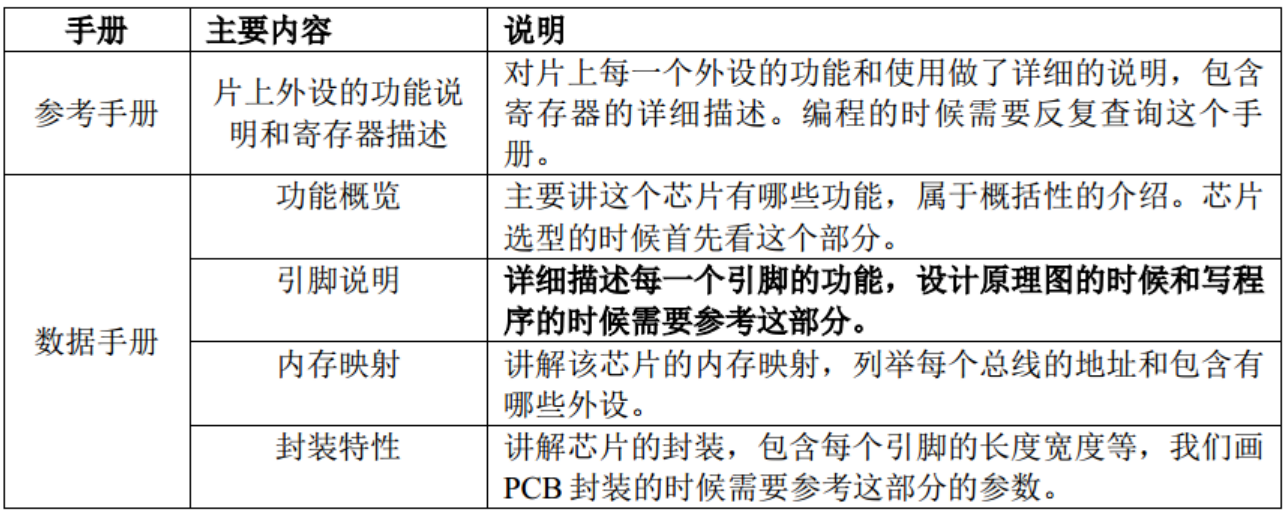

五、参考手册和数据手册
1、参考手册
片上外设功能说明和寄存器描述。
2、数据手册
功能概述
引脚说明
内存映射
封装特性

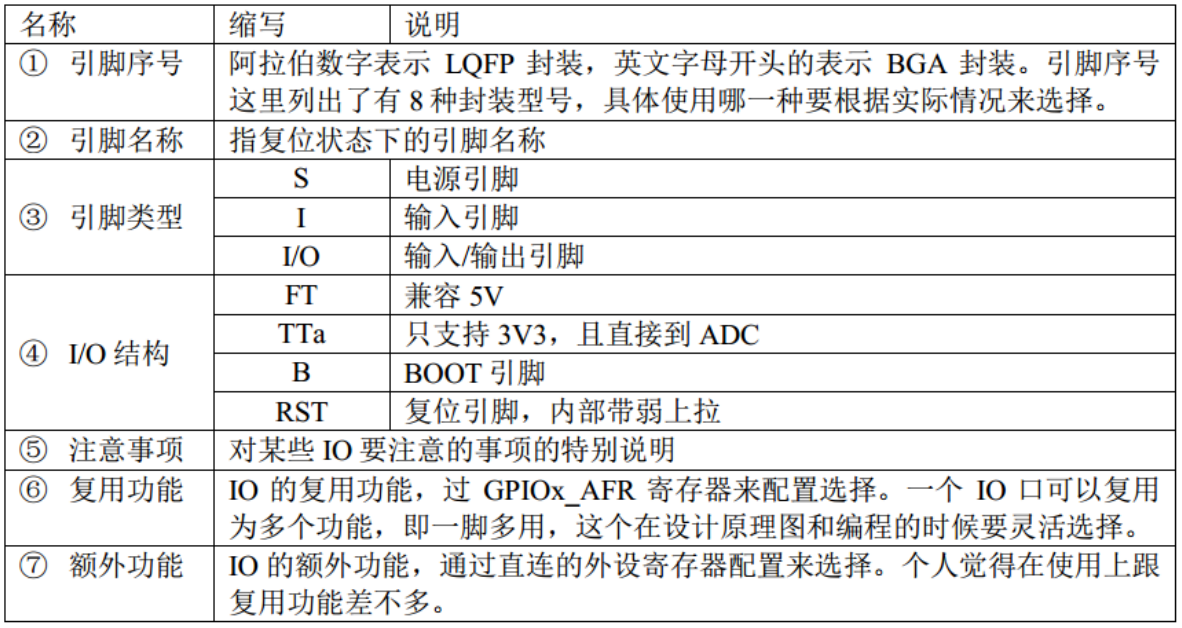

六、引脚的功能定义解读
