XL420 是一款低功耗、高性能、无 AGC 外接电容的315/433Mhz OOK 射频接收器，是真正意义上的"天线输入，数据输出"的即插即用型单片集成电路器件。XL420芯片工作在300MHz-480MHz 频率范围内，灵敏度达到-108dBm(1Kbps)。具有 2.5V -- 5.5V 较宽的输入电压范围，支持 1527 等常见 OOK 编码，最大支持 10 Kbps的数据率传输。XL420功耗较低，工作电流3.9mA @ 315M (5V) ，4.4mA @ 433M (5V)，睡眠功耗小于0.05 uA。

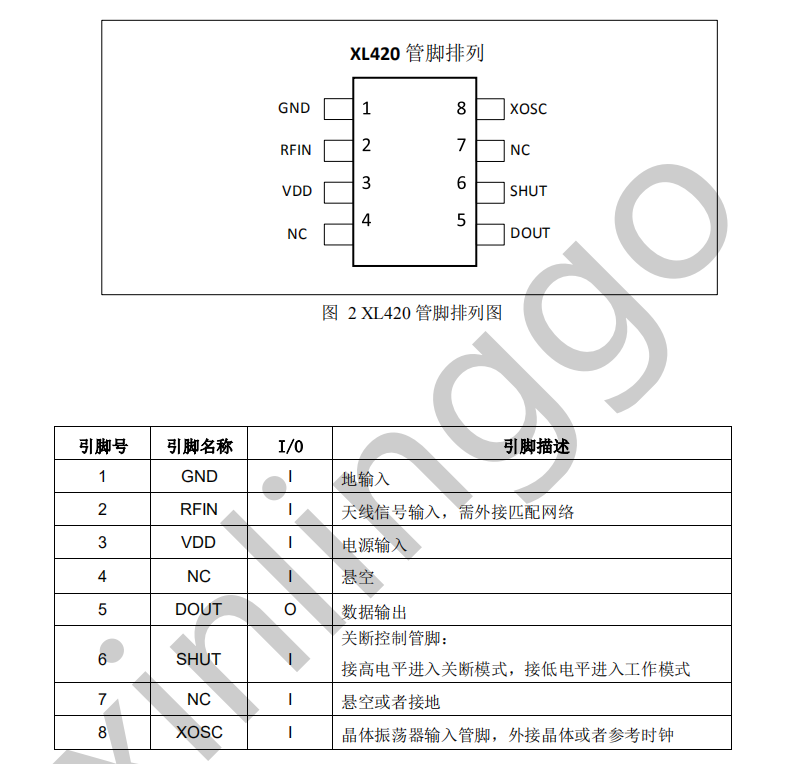

XL420采用 SOP-8 封装类型，符合 FCC/ETSI 标准、RoHS 标准。
XL420芯片功能描述：
XL420 由以下几个电路组成：低噪声放大器，混频器，镜像抑制带通滤波器，中频放大器，峰值检测器，低通滤波器，数据输出比较器，晶体振荡器电路，锁相环电路，电压参考和偏置电路，以及逻辑控制电路，是一款数模混合设计的一体化接收机。
接收机
射频输入信号通过天线和匹配网络电路进入低噪声放大器。低噪声放大器将输出信号与本地振荡器信号送入混频器进行下变频混频操作，镜像抑制带通滤波器进行滤波处理，抑制混频镜像，中频放大器将信号进行多级放大后，完成射频信号至中频信号下变频操作。
晶体振荡器
XL420 采用负阻型晶体振荡电路，将外部负载电容置于芯片内部。只需要外接合适的晶体振荡器即可提供准确的参考时钟。在 300--480 MHz 免费频段内的任何频点，实际工作频点与晶振频率的计算公式如下：FXTAL =13.52127/433.92 FRF。
根据上述公式可以算出，当用户希望工作在 315MHz 时，所需晶体频率为 9.81563 MHz。需要注意的是，由于不同封装规格的晶体存在着寄生电容差异，请用户选用晶体时注意评估，避免由于晶体震荡频率偏离目标值过大而引起接收机性能降低。
解调器
XL420 内置数字 AGC，能快速对中频信号进行实时调整；中频信号经过峰值检测器和低通滤波器之后完成调制信号的包络解调，内置固定的剪波电平信号与解调出的包络信号进行比较而输出准确的解调数据，完成解码功能。节省了外部 AGC 电容和剪波电容，真正做到降低客户开发成本。
