RAP - 报表示例

1. RAP 架构

根据SAP官方的Big Picture，RAP架构分为数层，最简单的RAP报表(即只实现Query而没有Business Object的操作)只需要设计CDS Data Model, CDS Projection view, Service Definition, Service Binding即可，行为定义的部分后面再补充

RAP应用的运行时过程如下图所示，框架接管了大部分中间过程，开发人员只需关注在业务逻辑块

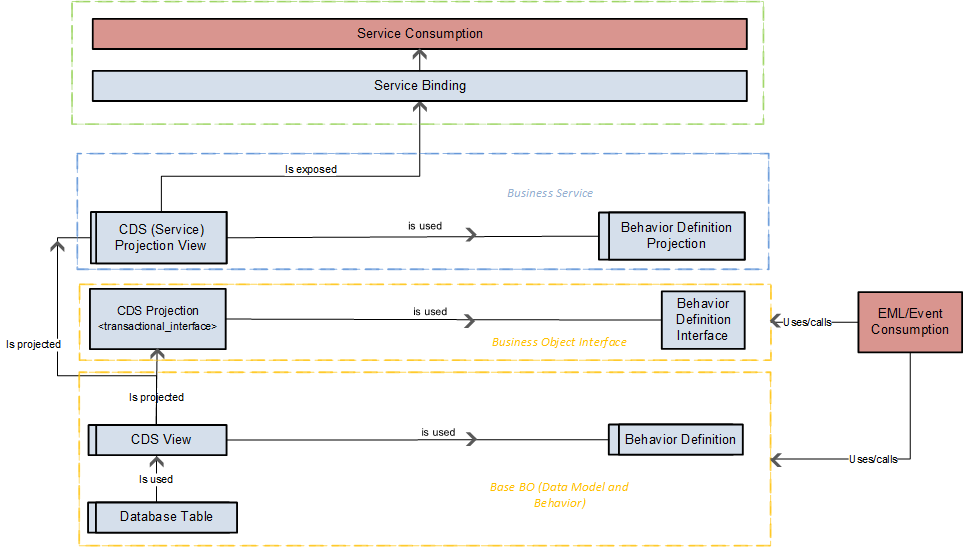

下图包含了几个对象之间的关联关系，自下而上依次开发就完事儿了，EML/Event由Behavior Pool中的class操作

2. 场景

此场景只包含最简单的RAP实现，使用单表Flight作为示例开发一个RAP报表

如果懒得跟着走一遍也可以用RAP Generator直接生成

右键ABAP Project->Generate ABAP Repository Object->OData UI Service，Referenced Object 选择透明表即可（透明表需要遵循RAP Generator的要求，加什么变更字段，报错信息里面有）

3. 开发

3.1 数据建模

使用CDS创建实体，实体中定义字段和与其他实体间的关系

右键Package-> New -> Data Definition
输入Name(ZI_Flight_Nadia), Description(Flight Entity)
选择TR号
选择Templates->defineViewEntity

使用Content Assistant(Window->Preference->Key->Content Assistant)可快速插入并重命名表字段

对业务对象建模的时候需要指定根实体，加上root关键字即可

复制代码

@AbapCatalog.viewEnhancementCategory: [#NONE]
@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Flight Entity'
@Metadata.ignorePropagatedAnnotations: true
@ObjectModel.usageType:{
    serviceQuality: #X,
    sizeCategory: #S,
    dataClass: #MIXED
}
define root view entity ZI_Flight_Nadia
  as select from /dmo/flight
{
  key carrier_id     as CarrierId,
  key connection_id  as ConnectionId,
  key flight_date    as FlightDate,
      @Semantics.amount.currencyCode: 'CurrencyCode'
      price          as Price,
      currency_code  as CurrencyCode,
      plane_type_id  as PlaneTypeId,
      seats_max      as SeatsMax,
      seats_occupied as SeatsOccupied
}

3.2 数据投影

使用CDS创建投影视图，投影视图的目的是裁剪字段，将外部需要访问的字段暴露出去

使用CDS创建实体，实体中定义字段和与其他实体间的关系

右键Package-> New -> Data Definition
输入Name(ZC_Flight_Nadia), Description(Flight Consumption)
选择TR号
选择Templates->defineProjectionView

如果投影视图目标是根实体，投影视图也需要加上root关键字

复制代码

@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Flight Consume'
@Metadata.ignorePropagatedAnnotations: true
@Metadata.allowExtensions: true
define root view entity ZC_Flight_Nadia
  as projection on ZI_Flight_Nadia
{
  key CarrierId,
  key ConnectionId,
  key FlightDate,
      @Semantics.amount.currencyCode: 'CurrencyCode'
      Price,
      CurrencyCode,
      PlaneTypeId,
      SeatsMax,
      SeatsOccupied
}

3.3 定义UI

投影视图如果要发布为UI服务，需要通过注解定义UI元素

虽然可以直接在投影视图直接对字段定义UI，但建议的方式是将注解分离到Metadata文件中

如果在Metadata文件中定义UI，需要在上面的投影视图顶部加上注解，允许Metadata

复制代码

@Metadata.allowExtensions: true

右键Package-> New -> Metadata Extension
输入Name(ZC_Flight_Nadia), Description(Flight Metadata)
选择TR号
选择Templates->annotateEntity

@Metadata.layer: #CORE
// 抬头信息
@UI:{
headerInfo:{
typeName: 'Flight',
typeNamePlural: 'Flights'
}
}

annotate entity ZC_Flight_Nadia with
{

// 报表Detais位置
@UI.facet: [{ id: 'Flight', label: 'Flight', type: #IDENTIFICATION_REFERENCE, position: 10 }]

@UI.lineItem: [{ position: 10 }] // 报表行项目位置
@UI.identification: [{ position: 10 }] // Detais位置
CarrierId;

@UI.lineItem: [{ position: 20 }]
@UI.identification: [{ position: 20 }] // Detais位置
ConnectionId;

@UI.lineItem: [{ position: 30 }]
@UI.identification: [{ position: 30 }] // Detais位置
FlightDate;

@UI.lineItem: [{ position: 40 }]
@UI.identification: [{ position: 40 }] // Detais位置
Price;

@UI.lineItem: [{ position: 50 }]
@UI.identification: [{ position: 50 }] // Detais位置
CurrencyCode;

@UI.lineItem: [{ position: 60 }]
@UI.identification: [{ position: 60 }] // Detais位置
PlaneTypeId;

@UI.lineItem: [{ position: 70 }]
@UI.identification: [{ position: 70 }] // Detais位置
SeatsMax;

@UI.lineItem: [{ position: 80 }]
@UI.identification: [{ position: 80 }] // Detais位置
SeatsOccupied;
}

3.4 服务定义

声明哪些投影视图、投影行为要被暴露出去

右键Package-> New -> Service Definition
输入Name(ZC_Flight_Nadia), Description(Flight Service Definition)
选择TR号
选择Templates->defineService

@EndUserText.label: 'Flight Service Definition'
define service ZSD_Flight_Nadia {
expose ZC_Flight_Nadia;
}

3.5 服务绑定

声明将服务以哪种形式暴露给外围(UI、API)

此处要暴露UI，选择OData V4 - UI

SAP建议使用OData V4以使用草稿视图及新功能，历史OData V2服务可选择逐步迁移为V4

右键Package-> New -> Service Binding
- 输入Name(ZC_Flight_Nadia)
- Description(Flight Service Binding)
- Binding Type: 选择OData V4 - UI
- Service Definition: 选择上一步创建的Service Definition
选择TR号
激活服务
Publish

4. 测试

3.5 成功发布后，在右侧的面板选择Entity，再点击Preview可查看RAP报表预览

5. 发布Fiori服务

刚发现现在可以在Service Binding页面直接创建Fiori App应用，点击Create Fiori App，填写一些参数就行，SAP会自动新建 BSP Application

创建完成点击Fiori App即可，但是此时访问该端点会报403，因为没有配置通信场景

右键Package-> New -> Communication Scenarios
- 输入Name(ZC_Flight_Nadia)
- Description(Flight Service Binding)
Finish
转到Inbound 页签
点击Add，添加Inbound Service
Inbound Service ID是3.5 Service Binding的名字
回到Overview，右上角Publish Locally

此时再点击Fiori App即可查看了，但效果和预览界面没差

具体参考Tutorial的9-12: https://developers.sap.com/tutorials/abap-environment-business-service-provisioning.html
