bhSDR Studio/Matlab入门指南(五):8通道PSK图传收发实验界面全解析

文章目录

概要

欢迎来到bhSDR Studio/Matlab 系列教程的第五章。在上一章中,bhSDR小助理带您完成了8通道单音同步收发 ,啃下了"多通道同步性"这块硬骨头,为复杂通信打下了坚实基础!这一章,咱们直接升级实战难度------解锁8通道PSK图传收发实验!

PSK图传用抗干扰强、频谱效率高的PSK(相移键控)调制技术 ,让8个通道同步传输图像,既考验多通道协同能力,又验证调制解调的可靠性,妥妥的贴近实际应用的核心实验~

8通道PSK图传收发实验界面概览

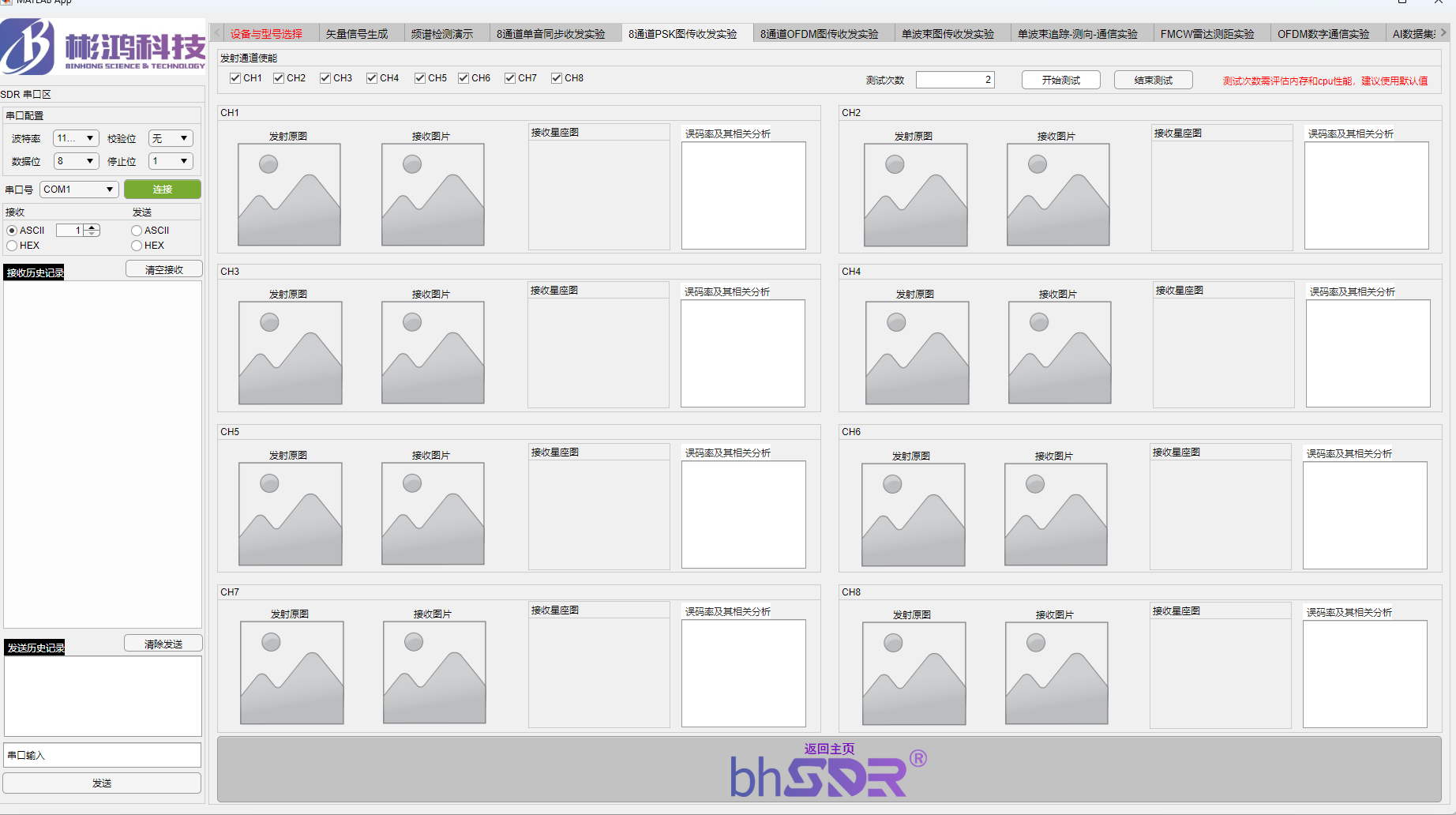

"8通道PSK图传收发实验" 界面,由4 个核心区域组成:

  • **发射通道使能区:**可勾选 CH1~CH8 任意多个通道,设置"测试次数"。
  • **SDR串口区:**串口配置均选择默认配置适配。
  • 信号与图像可视化区: 实时呈现8 通道收发图像、星座图,直观判断传输效果与信号稳定性。
  • 误码率分析区: 直观展示BER、总比特数、误码数,BER 与误码数均为 0 即为优质零失真传输。
    bhSDR小助理:

8通道PSK 图传实验 是无线通信里的 "实力派",相比单音信号,它能承载图像等复杂数据流,还自带抗干扰能力,实用场景广泛。核心是验证 3 个关键能力:

  • 多通道PSK调制/解调的准确性

  • 8通道同步传输图像的稳定性

  • 复杂场景下的抗干扰与低误码能力

8通道PSK图传收发实验界面详情

1.可视化判断

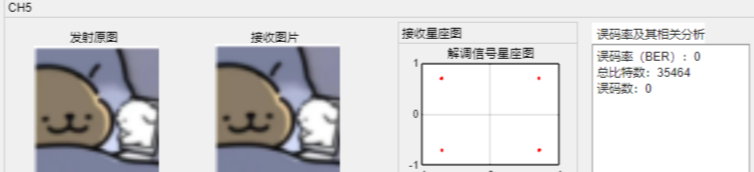

  • 接收图: 与发射原图对比,无模糊、无花屏、无缺失,说明传输成功;

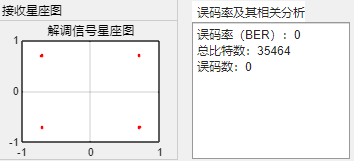

  • 星座图: 各通道星座点紧密聚集在预设相位位置,无明显离散、发散(解调信号星座图同理)。

2.关键指标

  • **理想状态:BER=0,误码数=0(**如图中多通道测试结果),代表每一个比特的图像数据都被精准传输;
  • 可接受范围:BER≤10⁻⁶,若超过该阈值,需排查设备接线、中频频率配置或环境干扰。

4步完成8通道PSK图传

操作超简单,跟着走就行:

  • **通道选择:**勾选CH1~CH8(按需选择)。

  • 参数配置: 测试次数1次(可调) ,串口配置保持默认(可选);

  • **启动实验:**点击"开始测试",设备自动完成8通道PSK信号调制、同步传输、解调;

  • 查看结果: 对比发射原图与接收图片 ,检查星座图收敛情况 ,确认误码率指标 ------三个维度都达标,实验成功!
    bhSDR小助理:

  • **接线要牢固:**多通道传输对线路接触要求高,松动会导致图像模糊、误码率飙升;

  • 误码率过高怎么办: 先降低传输速率,调整中频频率 (避开干扰频段),再检查设备温度。

bhSDR小助理总结

8通道PSK图传收发实验 ,是从"基础同步"到"实战应用"的关键一步------咱们不仅验证了多通道协同能力,还掌握了PSK调制解调、图像传输质量评估的核心方法,这些技能在实际项目中直接能用!

下一章,bhSDR小助理将带领大家挑战更"硬核"的调制技术------《8通道OFDM图传收发实验》!OFDM作为5G、WiFi的核心技术,能实现更高效率的频谱利用。咱们下期再见!
