西门子S7-1200与S7-1200的 Modbus TCP 通讯示例实现功能： S7-1215C作为客户端，S7-1217C作为服务器，S7-1215C读取S7-1217C的40001~40008的数据并存储到MW100 ~ MW114，将MW116 ~ MW130 的数据写入到S7-1217C的 40009~40016

两台西门子S7-1200玩转Modbus TCP通信，手把手实战教学

最近在项目里碰到个需求，要让两台S7-1200 PLC通过Modbus TCP交换数据。具体来说，1215C当客户端去读1217C服务器里的40001到40008这8个寄存器，存到自己MW100到MW114；反过来还得把自己MW116到MW130的数据写到服务器的40009到40016。搞完这波操作，顺手整理了个流程，分享给需要的老铁们。

硬件和软件准备

先确认手头设备：S7-1215C（客户端）和S7-1217C（服务器）各一台，网线直连或者走交换机都行。软件必须用TIA Portal（V16或更高版本支持Modbus TCP指令），两台PLC的IP地址得配到同一网段，比如192.168.0.15和192.168.0.17。

PLC服务器端配置（S7-1217C）

服务器端其实不用写复杂代码，重点是把数据映射到Modbus地址上。打开TIA Portal，给1217C添加个DB块，比如命名为MBSERVERDATA，里面建8个Int类型变量对应40009-40016，再建8个Int变量对应40001-40008。接着在OB1里拖一个MB_SERVER指令块：

scss 复制代码

MB_SERVER(
    REQ     := TRUE,       // 保持常通
    MB_HOLD_REG => P#DB1.DBX0.0 WORD 16, // 指向40001-40016的存储区
    CONNECT := 背景DB块自动生成,          // 默认端口502
    ERROR   => ,
    STATUS  => );

这里MBHOLDREG直接关联到刚才的DB块地址，16个Word刚好覆盖40001到40016。重点提示：40001对应的Modbus地址实际是偏移量0，所以40001对应DB1.DBW0，40009则对应DB1.DBW16。

客户端编程（S7-1215C）

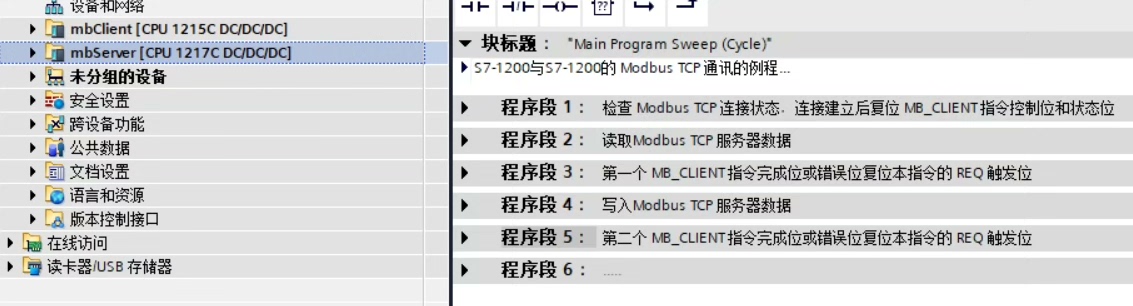

客户端需要干两件事：读数据+写数据。在TIA Portal里给1215C新建个DB块（比如DB101），用来存通信参数，然后主程序里用两个MB_CLIENT指令分别处理读写。

步骤1：初始化连接

在OB100（启动组织块）里初始化连接参数：

scss 复制代码

MB_CLIENT_DB.Active := TRUE;
MB_CLIENT_DB.IP    := '192.168.0.17'; // 服务器IP
MB_CLIENT_DB.Port  := 502;

步骤2：读取服务器数据

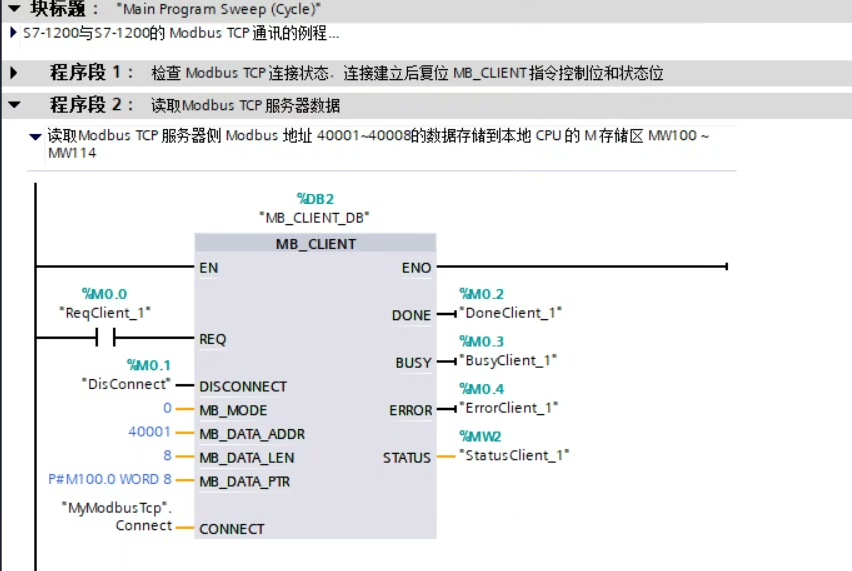

在OB1里放第一个MB_CLIENT块负责读取：

sclassic 复制代码

MB_CLIENT(
    REQ         := 上升沿触发,       // 用时钟脉冲或按钮触发
    MB_MODE     := 0,               // 0=读取模式
    MB_DATA_ADDR:= 40001,           // 起始地址
    MB_DATA_LEN := 8,               // 读8个Word
    MB_DATA_PTR := P#M 100.0 WORD 8, // 存到MW100-MW114
    DONE        => 读取完成标志,
    ERROR       => 错误状态,
    STATUS      => 状态码);

这里MBDATAPTR用了指针直接指向MW区域。注意：MW100到MW114实际占用8个Word（每个Word占2字节，所以100,102...114）。如果遇到数据类型问题，可以用PEEK指令把数据搬到指定区域。

步骤3：写入数据到服务器

再拖一个MB_CLIENT块处理写入：

sclassic 复制代码

MB_CLIENT(
    REQ         := 上升沿触发,
    MB_MODE     := 1,               // 1=写入模式
    MB_DATA_ADDR:= 40009,           // 目标地址
    MB_DATA_LEN := 8,
    MB_DATA_PTR := P#M 116.0 WORD 8, // 从MW116-MW130取数据
    DONE        => 写入完成标志,
    ERROR       => ,
    STATUS      => );

坑点预警 ：写入前确保MW116-MW130的数据已经更新，可以用POKE指令把数据打包到连续地址。

调试翻车现场实录

问题1：STATUS返回16#8383
大概率是IP地址配错或者服务器没启动。先ping一下PLC的IP，再检查服务器MB_SERVER的REQ是否常通。

问题2：数据对不上
检查地址偏移换算。比如Modbus的40001对应PLC的DB1.DBW0，而客户端读的时候起始地址填40001，但实际映射到服务器DB块的0偏移。

偷懒技巧：用TIA Portal的在线监控直接看DB块数据变化，或者抓个Wireshark包看Modbus报文内容。

总结

这套操作下来，基本上就能让两台S7-1200通过Modbus TCP互传数据了。重点就三句话：服务器开端口，客户端调指令，地址别算错。遇到问题先查状态码，再怼着数据地址换算表硬核核对。代码扔GitHub了（评论区自取），需要的老铁直接复制粘贴改参数就能用。
