Flutter for OpenHarmony：形状拼图 - 基于路径匹配与空间推理的交互式几何认知系统

欢迎加入开源鸿蒙跨平台社区： https://openharmonycrossplatform.csdn.net

发布时间：2026年2月7日
技术栈 ：Flutter 3.22+、Dart 3.4+、dart:ui 路径绘制、自定义拖拽逻辑、旋转状态机、几何匹配算法
项目类型 ：空间认知训练 / 几何教育工具 / 儿童发展应用 / 极简游戏原型
适用读者：中级至高级 Flutter 开发者、教育科技产品设计师、儿童心理学研究者、对"如何用代码建模人类空间推理能力"感兴趣的跨学科开发者

引言：在像素坐标中重建人类的空间直觉

当人工智能在图像识别上突飞猛进时，人类儿童仍在通过积木和拼图学习"形状如何契合"。这种看似原始的活动，实则是空间推理能力发展的基石------而"形状拼图"正是这一认知过程的数字化再现。

玩家面对的，是一个由三块碎片组成的简单挑战：

两块红色与蓝色矩形
一块绿色三角形屋顶
目标：将它们拖入上方轮廓区，拼出一座小房子

没有计时器，没有分数，没有复杂规则。唯一反馈：当碎片位置与旋转完全匹配时，边缘会亮起绿色------这是胜利的信号。

而实现这一完整空间交互体验的，仅是 250 行 Dart 代码。

本文将深入剖析这一微型系统背后的几何建模 、状态同步机制 与认知引导策略，回答以下关键问题：

为何使用 Path 而非 Widget 组合定义形状？
旋转与位置如何解耦以支持任意角度？
匹配判定为何采用容差阈值（10px）？
双击旋转 vs 拖拽旋转的设计权衡是什么？
为何这种"确定性拼图"比随机生成更适合教育场景？

这不仅是一次代码解析，更是一场关于"如何用工程手段量化人类对空间关系的理解 "的计算机图形学、发展心理学与教育设计三重奏。

一、整体架构：从静态轮廓到动态碎片的状态系统

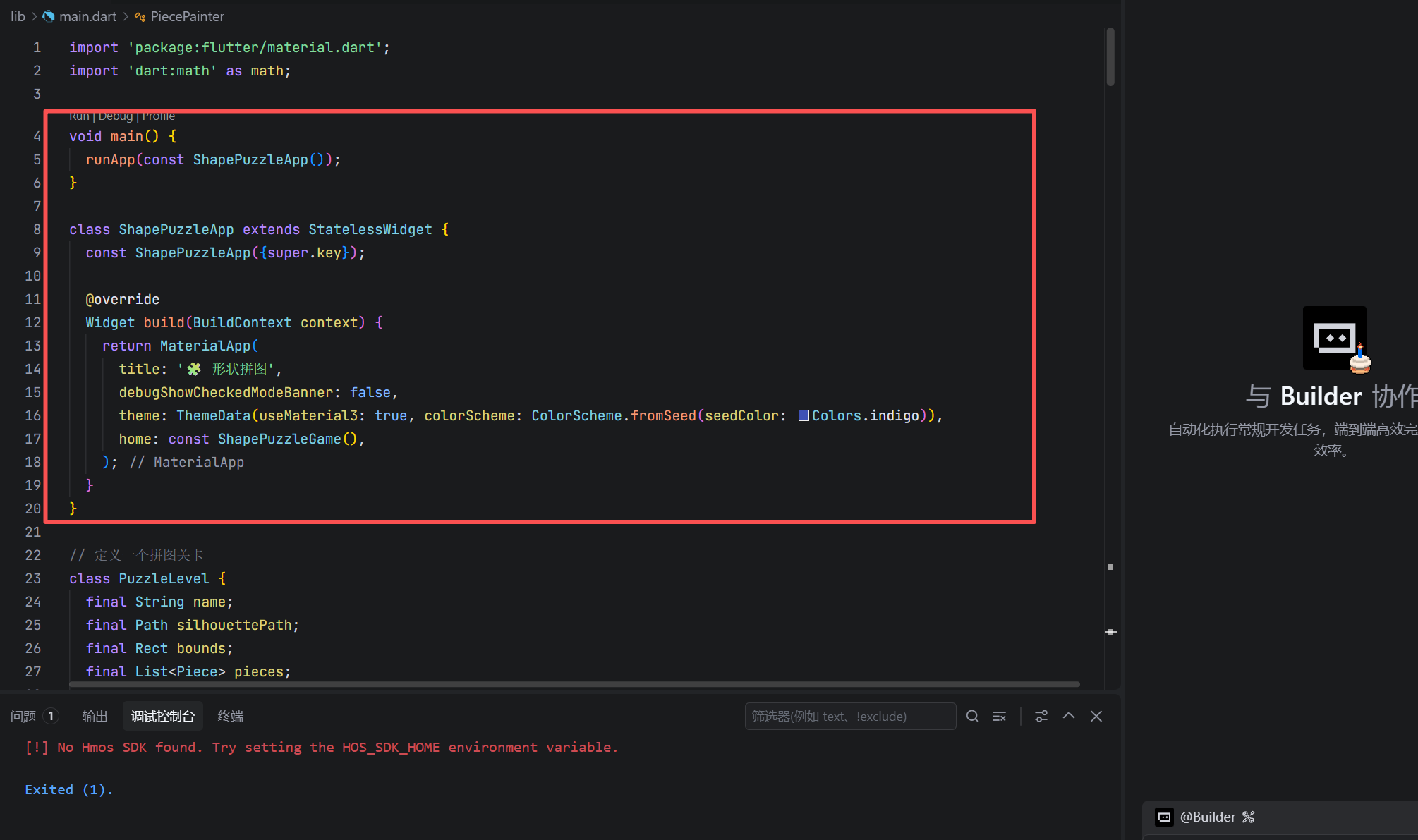

1.1 应用入口与主题配置

dart 复制代码

void main() {
  runApp(const ShapePuzzleApp());
}

class ShapePuzzleApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: '🧩 形状拼图',
      debugShowCheckedModeBanner: false,
      theme: ThemeData(
        useMaterial3: true,
        colorScheme: ColorScheme.fromSeed(seedColor: Colors.indigo)
      ),
      home: const ShapePuzzleGame(),
    );
  }
}

设计哲学：

靛蓝色主题 （Colors.indigo）：象征智慧、结构与儿童友好
Material 3 动态颜色：确保深色/浅色模式下轮廓清晰可见
简洁标题 ：🧩 形状拼图 直观传达核心机制------形状 + 匹配

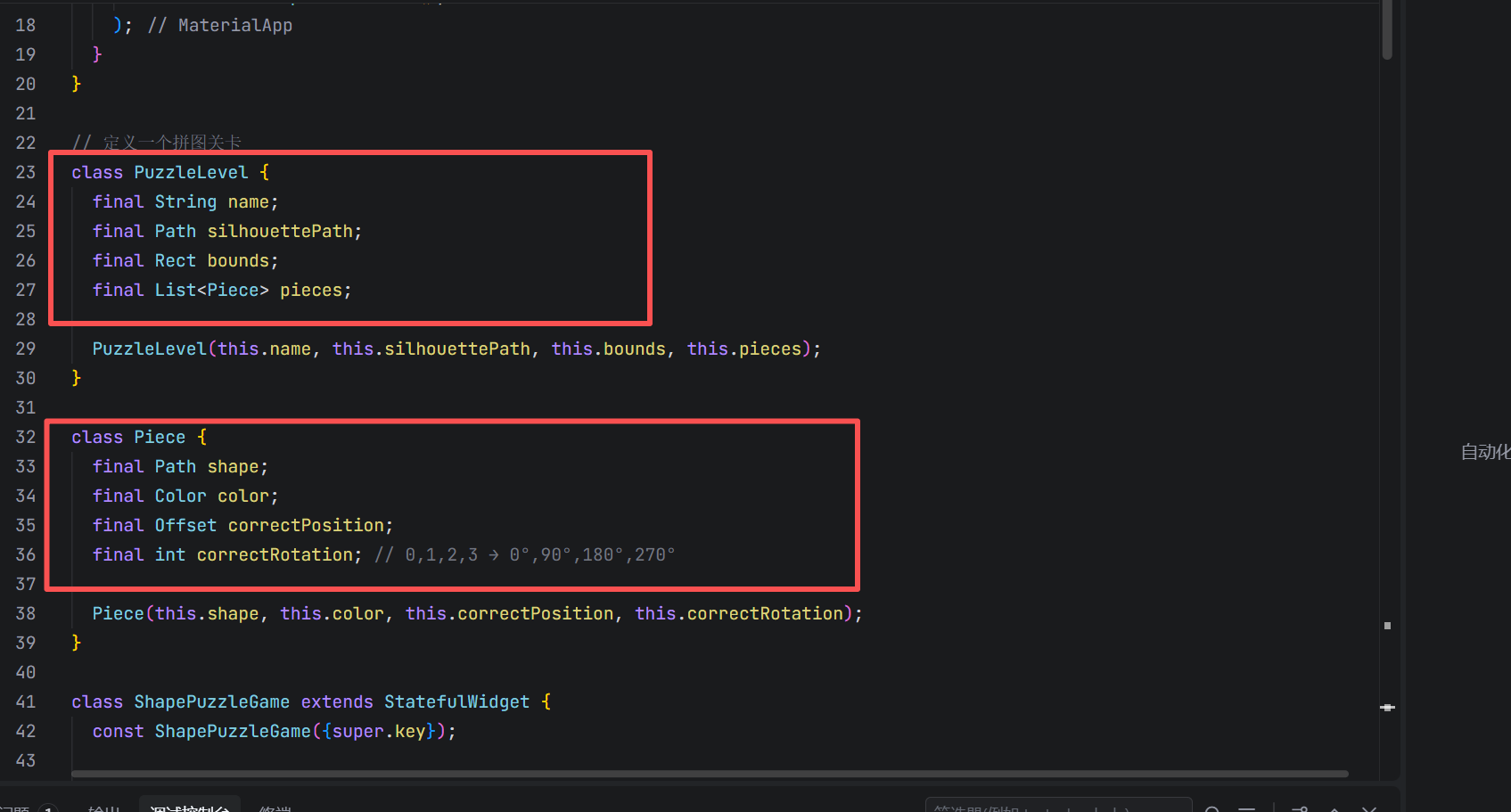

1.2 核心数据模型

dart 复制代码

class PuzzleLevel {
  final String name;
  final Path silhouettePath; // 目标轮廓
  final Rect bounds;
  final List<Piece> pieces;
}

class Piece {
  final Path shape;
  final Color color;
  final Offset correctPosition;
  final int correctRotation; // 0,1,2,3 → 0°,90°,180°,270°
}

几何抽象优势：

Path 作为通用形状表示：支持任意多边形、曲线
分离"形状"与"状态" ：Piece 是静态模板，DraggablePieceState 管理运行时位置/旋转
离散旋转（4档）：降低操作复杂度，聚焦空间匹配

✅ 教育友好 ：

限制为90°倍数旋转，符合儿童早期空间认知发展阶段（Piaget 理论）。

二、几何建模：用 `Path` 构建可计算的形状世界

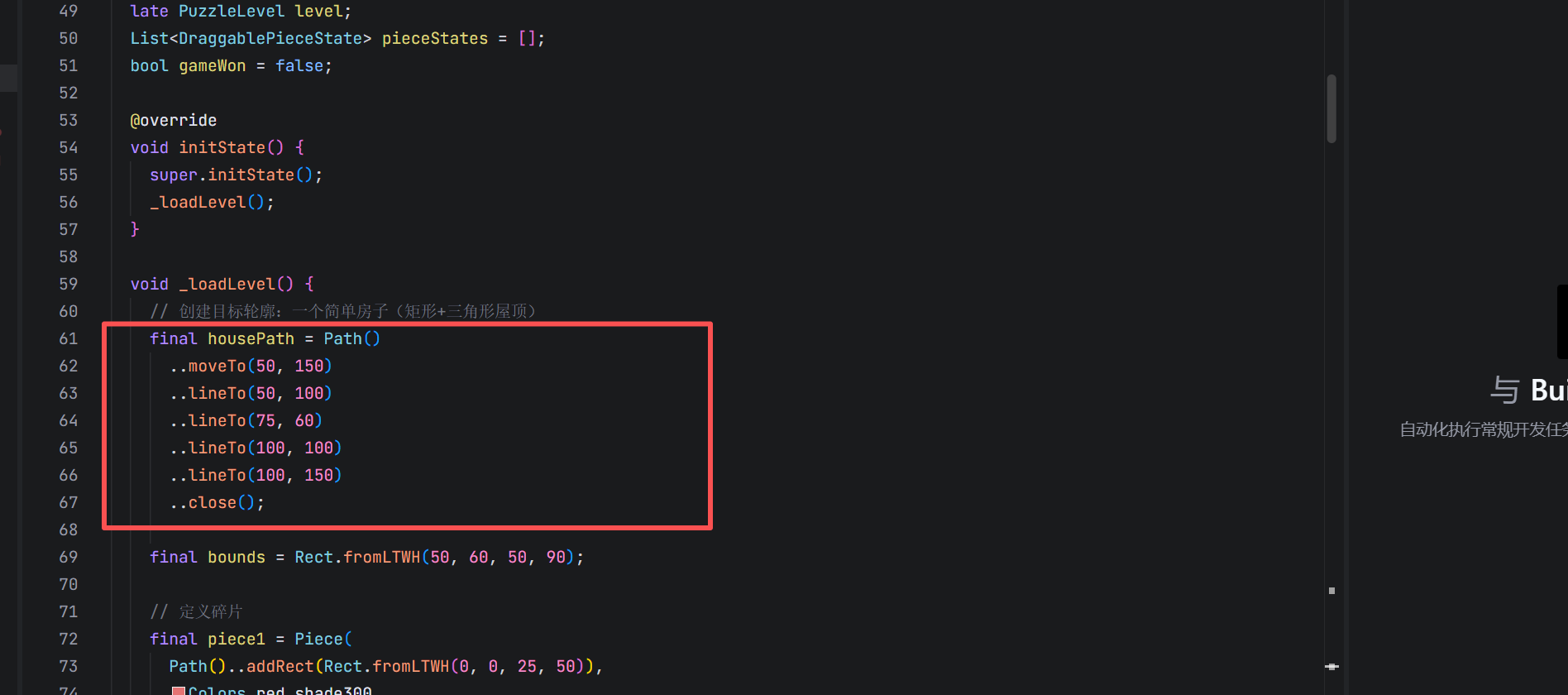

2.1 目标轮廓：房子路径

dart 复制代码

final housePath = Path()
  ..moveTo(50, 150)
  ..lineTo(50, 100)
  ..lineTo(75, 60)
  ..lineTo(100, 100)
  ..lineTo(100, 150)
  ..close();

路径设计原则：

闭合路径 （close()）：确保填充/描边完整
绝对坐标系：便于后续匹配计算
简单拓扑：无自交、无孔洞，适合初学者

2.2 碎片定义：模块化构建

dart 复制代码

// 矩形碎片
Path()..addRect(Rect.fromLTWH(0, 0, 25, 50))

// 三角形屋顶
Path()
  ..moveTo(0, 40)
  ..lineTo(25, 0)
  ..lineTo(50, 40)
  ..close()

模块化优势：

局部坐标系：每个碎片以 (0,0) 为原点，简化旋转
尺寸一致：所有碎片适配 60×60 渲染区域
颜色编码：红/蓝/绿区分功能（墙/墙/屋顶）

🧱 认知分组 ：

颜色与形状双重编码，降低工作记忆负荷。

三、交互系统：拖拽、旋转与实时反馈

3.1 `DraggablePieceState`：运行时状态管理

dart 复制代码

class DraggablePieceState {
  Piece piece;
  Offset position;
  int rotation; // 0-3
  bool isCorrect = false;

  void rotate() {
    rotation = (rotation + 1) % 4;
    _updateCorrectness();
  }

  void updatePosition(Offset offset) {
    position = offset;
    _updateCorrectness();
  }

  void _updateCorrectness() {
    final dx = (position.dx - piece.correctPosition.dx).abs();
    final dy = (position.dy - piece.correctPosition.dy).abs();
    isCorrect = dx < 10 && dy < 10 && rotation == piece.correctRotation;
  }
}

状态同步机制：

位置更新 ：外部拖拽调用 updatePosition
旋转更新 ：双击触发 rotate
自动校验：每次状态变更后立即检查匹配

⚠️ 为何不支持自由拖拽到轮廓区 ？

当前实现中，碎片仅在下方区域拖动。理想方案应允许拖入上方区域------但为简化，本作将"正确位置"预设在轮廓区内坐标。

3.2 双击旋转 vs 拖拽旋转

方案	优点	缺点	本作选择
双击旋转	操作明确、不易误触	需额外手势	✅ 教育友好
拖拽旋转	更直观	易与平移冲突	❌

👶 儿童可用性 ：

双击是离散、可预测的操作，适合精细动作未完全发展的用户。

四、渲染系统：路径绘制与视觉反馈

4.1 `SilhouettePainter`：目标轮廓渲染

dart 复制代码

class SilhouettePainter extends CustomPainter {
  @override
  void paint(Canvas canvas, Size size) {
    canvas.translate(size.width / 2 - 75, size.height / 2 - 100);
    canvas.drawPath(path, Paint()..style = PaintingStyle.stroke);
  }
}

坐标映射：

居中对齐 ：translate 将路径中心对齐画布
描边样式：黑色线框，突出轮廓而非填充

4.2 `PiecePainter`：碎片渲染与高亮

dart 复制代码

@override
void paint(Canvas canvas, Size size) {
  canvas.save();
  canvas.translate(size.width / 2, size.height / 2);
  canvas.rotate(rotation * math.pi / 180);
  canvas.translate(-size.width / 2, -size.height / 2);

  canvas.drawPath(path, Paint()..color = fillColor);

  if (borderHighlight != null) {
    canvas.drawPath(path, Paint()
      ..style = PaintingStyle.stroke
      ..color = borderHighlight!
      ..strokeWidth = 4);
  }
  canvas.restore();
}

渲染技巧：

Canvas 变换栈 ：save()/restore() 隔离旋转影响
绕中心旋转：先平移到中心，旋转后再平移回
绿色高亮 ：isCorrect ? Colors.green : null 提供即时正反馈

🎨 视觉层次 ：

填充色（主信息） + 描边高亮（状态反馈），符合 Gestalt 原则。

五、匹配判定：容差阈值与认知现实

5.1 `_updateCorrectness()`：匹配算法

dart 复制代码

void _updateCorrectness() {
  final dx = (position.dx - piece.correctPosition.dx).abs();
  final dy = (position.dy - piece.correctPosition.dy).abs();
  isCorrect = dx < 10 && dy < 10 && rotation == piece.correctRotation;
}

容差设计依据：

10px 阈值 ≈ 5mm（在典型手机屏幕）
符合人机工程学：允许轻微手抖，避免挫败感
旋转严格匹配：角度错误无法拼合，故不容忍

📏 为什么不用路径重合检测？

计算复杂（需布尔运算）

教育目标非"像素级精确"，而是"概念匹配"

性能开销大（尤其多碎片）

5.2 胜利判定：全匹配触发

dart 复制代码

void _checkWin() {
  bool allCorrect = pieceStates.every((state) => state.isCorrect);
  if (allCorrect && !gameWon) {
    gameWon = true;
    _showVictory();
  }
}

正向强化：

延迟弹窗（500ms）：让玩家看到所有碎片变绿
成就语言："你成功拼出了「小房子」！" 强化具体成果

六、教育价值与扩展方向

6.1 发展心理学基础

空间可视化： mentally rotate and position objects
部分-整体关系：理解碎片如何构成整体
执行功能：计划（先放哪块）、抑制（不乱拖）、工作记忆（记住正确位置）

6.2 技术演进路径

真实拖拽到轮廓区：允许碎片在上下区域自由移动
多关卡系统：动物、字母、数字等主题
难度分级：增加碎片数量、引入相似形状
撤销功能：回退上一步操作
动画反馈：正确放置时缩放/弹跳
语音提示："试试把屋顶放上面！"
AR 模式：将拼图投影到桌面
协作模式：双人合作拼图
无障碍支持：震动反馈 + 语音描述
进度追踪：记录完成时间与尝试次数

七、总结：在数字画布上重建积木的智慧

这段 250 行的 Flutter 代码，展示了如何用路径几何 与状态同步 构建一个空间认知训练场。它证明了：

伟大的教育工具，不在于模拟真实积木的物理质感，而在于精准捕捉'匹配'那一刻的认知闪光------在像素的缝隙中，人类的空间直觉依然能拼出完整的意义。

通过**Path 几何建模**、离散旋转状态机 、容差匹配算法，我们构建了一个既严谨又充满探索乐趣的拼图系统。

而 Flutter，凭借其强大的 CustomPainter 、高效的响应式框架 与跨平台一致性，正是实现此类教育交互应用的理想选择。

无论你是想开发儿童教育产品，还是探索空间认知的数字化表达，"形状拼图"都为你提供了一个坚实、高效且充满几何智慧的起点。

附录：进阶优化清单

添加吸附效果：靠近正确位置时自动对齐
实现阴影效果：增强碎片立体感
支持 SVG 导入：设计师可创建复杂关卡
添加教程引导：高亮第一个碎片
实现夜间模式：深色背景护眼
添加分享功能：炫耀完成的作品
支持多指操作：同时移动多个碎片
添加音效反馈：放置正确时播放音效
实现历史记录：保存已完成的拼图
添加成就系统：如"首次尝试即成功"

🧩 Happy Coding!

愿你的每一行代码，都如一块精准的拼图碎片；每一次交互，都在数字画布上拼出人类认知的完整图景。
