3.1 引言：从 IMP 到核心路由器
在计算机网络这一宏大的体系中，如果说光纤和铜缆构建了信息的高速公路，那么路由器（Router）就是这张网络中的立交桥和交通指挥中心。作为网络层（OSI模型第3层）最关键的设备，路由器的主要职责是在不同网络之间（例如局域网与广域网之间，或不同的ISP网络之间）转发数据分组。
历史回顾
路由器的雏形可以追溯到 1969 年 ARPANET 建立时使用的 IMP（接口报文处理机）。那时的 IMP 是一台经过改装的 Honeywell 516 小型机，负责连接主机并处理分组交换。随着互联网（Internet）的爆发式增长，路由器从基于通用 CPU 的软件转发设备，逐渐演变为拥有专用集成电路（ASIC）和复杂交换结构的高性能专用设备。
今天，无论是家庭角落里的无线路由器，还是运营商骨干网中每秒吞吐量达数百 Terabits 的核心路由器，其核心逻辑依然遵循着"存储-转发"的基本原理，但其内部架构已经发生了天翻地覆的变化。
3.2 路由器的体系结构
要理解路由器如何工作，我们必须将其"解剖"。现代路由器在逻辑上被严格划分为两个平行的平面：控制平面（Control Plane） 和 数据平面（Data Plane）。
3.2.1 硬件组成概览
从物理硬件角度看，路由器主要由以下四个部分组成：
- 输入端口（Input Ports）： 负责物理链路的信号接收、链路层解封装，以及最重要的功能------查找转发表。
- 交换结构（Switching Fabric）： 路由器的核心"心脏"，负责将分组从输入端口"搬运"到正确的输出端口。
- 输出端口（Output Ports）： 负责缓存分组、执行链路层封装，并将信号发送到物理链路上。
- 路由选择处理器（Routing Processor）： 这是路由器的"大脑"，负责运行路由协议（如 OSPF, BGP），计算路由表，并维护路由器的管理功能。

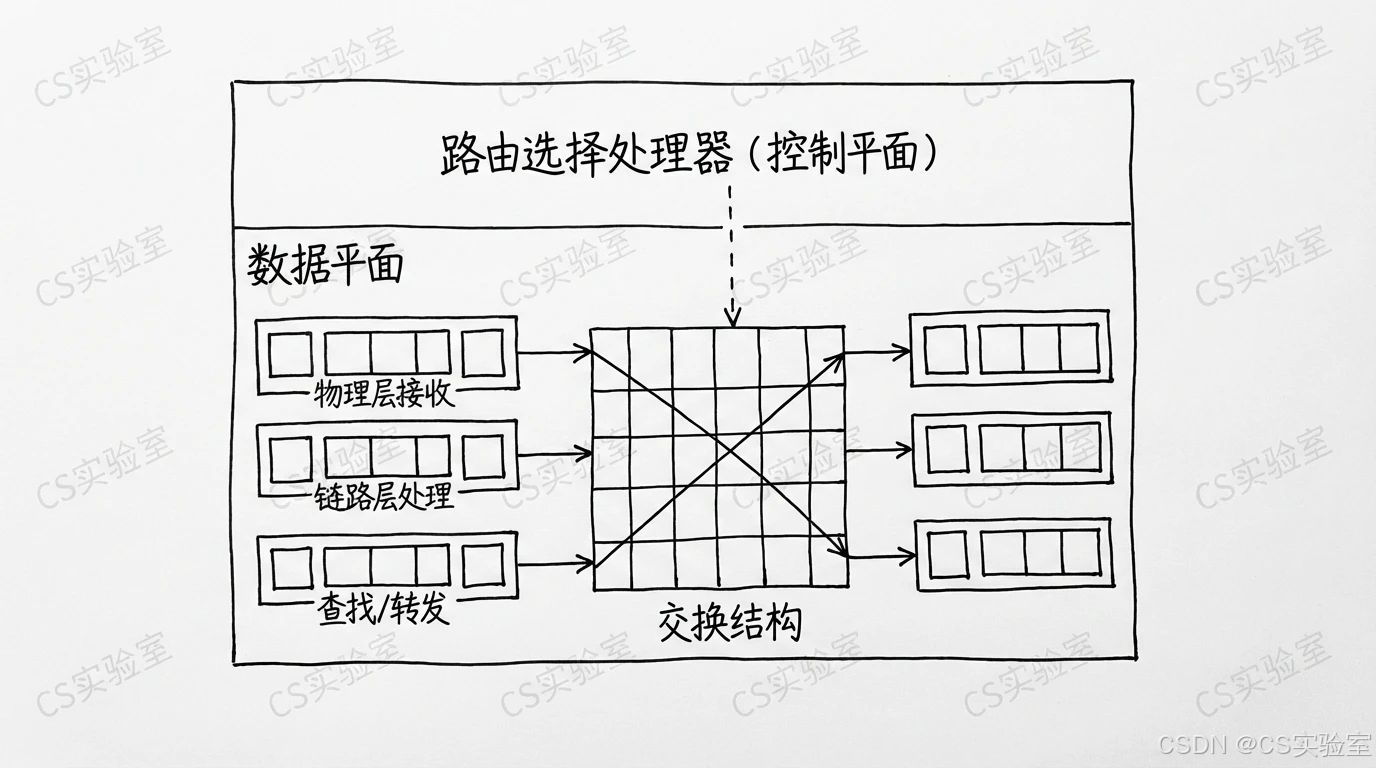

图 3-1 现代通用路由器架构框图
3.2.2 控制平面与数据平面的分离
这是初学者必须掌握的核心概念：
- 控制平面（大脑）： 运行在毫秒级或秒级的时间尺度上。它通过与相邻路由器交换信息，绘制出整个网络的"地图"（拓扑结构），并计算出从源到目的地的最佳路径，最终生成路由表（RIB）和转发表（FIB）。
- 数据平面（肌肉）： 运行在纳秒级的时间尺度上。它不思考"为什么走这条路"，只根据控制平面下发的转发表，对每个到达的分组进行机械、快速的搬运。
3.3 路由表与最长前缀匹配
路由表（Routing Table）是路由器进行决策的依据。虽然我们常说"查路由表"，但在高性能路由器中，实际用于转发的是经过优化的转发表（Forwarding Information Base, FIB）。
3.3.1 路由表的结构
一个标准的路由表项通常包含以下关键信息：
- 目的网络地址（Destination Network）： 这是一个 IP 网段。
- 子网掩码（Subnet Mask）： 定义了网络前缀的长度。
- 下一跳地址（Next Hop）： 下一个接收该分组的路由器接口 IP。
- 出接口（Interface）： 本地路由器发送该分组的物理端口。
3.3.2 核心算法：最长前缀匹配
当一个数据分组到达时，路由器提取其目的 IP 地址（例如 192.168.1.15192.168.1.15192.168.1.15），并在转发表中进行查找。如果表中存在多条目都能匹配该地址，路由器该如何选择？
原则：选择网络前缀最长（最精确）的那一条。
假设转发表中有如下两条记录：
- 192.168.1.0/24192.168.1.0/24192.168.1.0/24 （匹配前24位，即前3个字节）
- 192.168.1.0/28192.168.1.0/28192.168.1.0/28 （匹配前28位）
对于目的地址 192.168.1.15192.168.1.15192.168.1.15：
- 记录1匹配吗？匹配（1.01.01.0 到 1.2551.2551.255）。
- 记录2匹配吗？匹配（1.01.01.0 到 1.151.151.15）。
由于 /28/28/28 比 /24/24/24 更长，更精确，路由器将严格按照记录2 指示的接口进行转发。这种机制使得网络管理员可以配置默认路由（0.0.0.0/00.0.0.0/00.0.0.0/0）作为兜底，同时对特定网段进行精细化控制。
3.3.3 硬件实现：TCAM 的应用
在高速网络中，使用软件进行线性查找或树状查找太慢了。现代路由器使用 三态内容寻址存储器（TCAM）。TCAM 可以在一个时钟周期内完成对所有表项的并行匹配，这是实现线速（Line-rate）转发的关键技术。
3.4 分组转发机制
分组转发（Packet Forwarding）是指数据分组从进入路由器到离开路由器的全过程。我们可以将其概括为三个动作：接收、交换、发送。
3.4.1 输入端口的处理
当信号到达输入端口，物理层将其转换为比特流，数据链路层去除帧头帧尾。随后进入关键的查找阶段。
在此阶段，输入端口不仅要通过 TCAM 查找出接口，还要进行几项重要操作：
- 校验和检查： 确保 IP 头部没有损坏。
- TTL 处理： 将 IP 头部中的 TTL（生存时间）字段减 111。如果 TTL 变为 000，则丢弃分组并向源主机发送 ICMP 超时报文（这也是 Traceroute 工具的原理）。
- 重新计算校验和： 因为 TTL 变了，头部校验和必须更新。
3.4.2 交换结构（Switching Fabric）
交换结构决定了路由器的内部带宽。常见的交换技术有三种演进形式：
- 经内存交换（Memory）： 早期路由器的做法。输入端口将包复制到 CPU 内存，CPU 读出后再写到输出端口。瓶颈在于内存带宽和系统总线。
- 经总线交换（Bus）： 输入端口通过共享总线直接将包传送到输出端口。但在任一时刻，总线只能传输一个分组，限制了吞吐量。
- 经互连网络交换（Interconnection Network/Crossbar）： 现代高端路由器的标配。

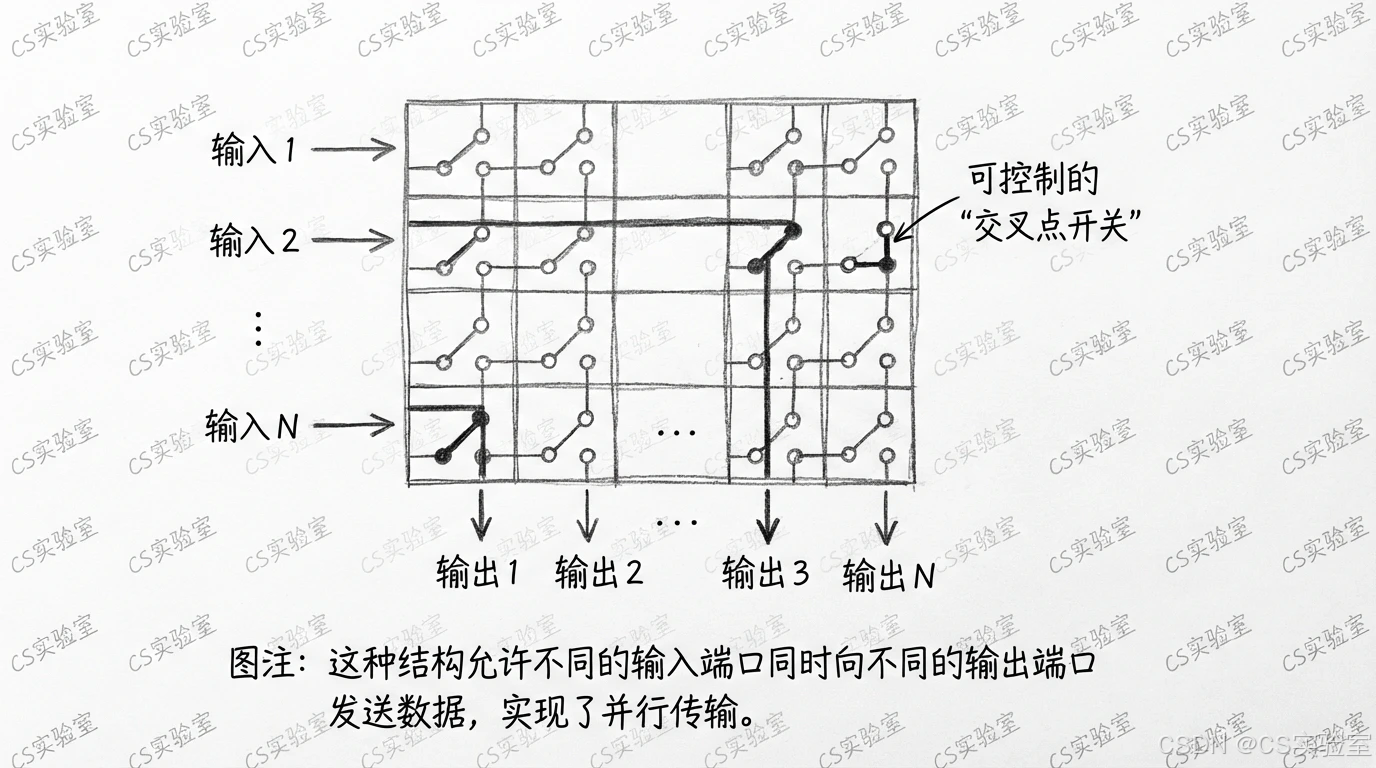

图 3-2 纵横式（Crossbar）交换结构示意图
3.4.3 排队与丢包
如果分组到达的速度超过了交换结构的处理速度，或者超过了输出链路的发送速度，分组就会被放入**队列（Buffer）**中。
- 队首阻塞（Head-of-Line Blocking）： 如果排在队列最前面的分组在等待（例如因为输出端口忙），后面的分组即使要去空闲的端口也无法通过。这是设计高性能路由器必须解决的问题，通常通过虚拟输出队列（VOQ）技术解决。
- 主动队列管理（AQM）： 为了避免缓冲区填满导致大量丢包（尾部丢弃），现代路由器采用 RED（随机早期检测）算法，在队列即将填满前随机丢弃少量分组，以诱导 TCP 发送端降低发送速率。
3.5 现代发展：SDN 与可编程网络
随着云计算和大数据的发展，传统的"黑盒"式路由器（控制与转发紧密耦合在同一台设备中）逐渐显露出灵活性不足的弊端。
3.5.1 软件定义网络（SDN）
SDN 提出了一种革命性的理念：彻底将控制平面从物理路由器中剥离出来，集中到远程的服务器集群（SDN 控制器）上。
在 SDN 架构下，路由器沦为简单的"转发器"或"白盒交换机"。它们不再运行复杂的 OSPF/BGP 协议，而是被动接收来自控制器的流表（Flow Table）。这使得网络管理员可以通过编写程序来动态控制整个网络的流量走向，就像编程一样。
3.5.2 具体应用场景
- 数据中心网络： 谷歌、亚马逊等巨头的数据中心内部，广泛使用商用芯片构建的廉价路由器配合 SDN 控制器，替代了昂贵的专有核心路由器。
- 边缘计算： 在 5G 时代，路由器开始集成计算功能（MEC），不仅转发数据，还在网络边缘直接处理部分业务逻辑，降低延迟。
本章小结
路由器作为互联网的枢纽，其核心在于**路由表的构建（控制平面）与高速分组转发（数据平面）**的协同工作。从最长前缀匹配算法到纵横式交换结构，每一项技术都在为实现更快、更稳定的网络传输服务。随着 SDN 技术的普及，路由器正朝着更加开放、可编程的方向发展，但其底层的"存储-转发"逻辑依然是计算机网络大厦的基石。
