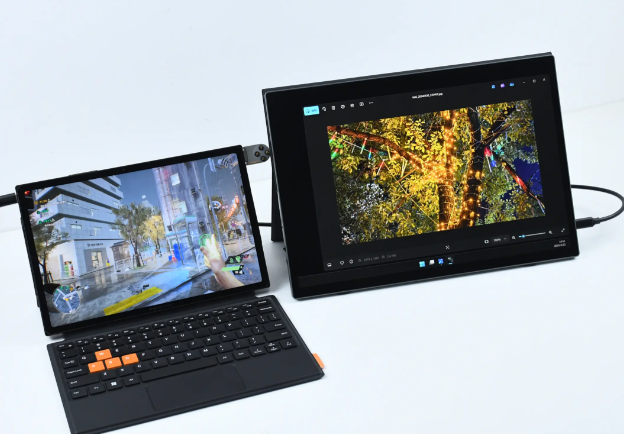

随着移动办公、户外娱乐场景的普及，便携显示器凭借轻薄便携、适配性强的优势，成为手机、笔记本、平板等设备的"第二屏幕"核心选择。而USB Type-C（以下简称"C口"）作为便携显示器的核心接口，早已突破传统接口的单一传输功能，实现"一线多用"的集成化体验；LDR6020作为乐得瑞科技推出的高性能Type-C投屏控制芯片，更是凭借双盲插技术，解决了传统投屏接口正反插不便、兼容性差的痛点，让便携显示器的投屏操作更便捷、更稳定。本文将详细解析便携显示器C口的多元作用，并深入拆解LDR6020实现双盲插投屏的核心技术逻辑。
一、便携显示器C口的核心作用：不止于投屏，实现集成化传输
便携显示器的C口之所以能成为主流配置，核心在于其依托USB Type-C接口的形态优势与协议拓展能力，整合了投屏、供电、数据传输三大核心功能，部分高端机型还支持反向供电，彻底摆脱了传统显示器"多线缠绕"的困扰，完美适配便携场景的轻量化需求，这也是Type-C接口能够逐步实现电子设备接口"大一统"的核心原因之一。
（一）核心功能1：视频投屏，实现"第二屏幕"扩展
这是便携显示器C口最基础、最核心的作用，也是用户使用频率最高的功能。通过C口连接手机、笔记本、平板、Switch等信号源设备，便携显示器可快速接收视频信号并同步显示，实现屏幕扩展或镜像投屏，适配移动办公、游戏娱乐、视频剪辑等多场景需求。
不同于传统HDMI接口的单一信号传输，便携显示器C口投屏依托DisplayPort Alt Mode（DP交替模式）或USB-C DP Alt Mode协议，可支持高清视频传输，主流机型可轻松实现1080P/60Hz、4K/30Hz的高清投屏，部分高端机型甚至支持4K/60Hz高刷传输，满足专业设计、电竞娱乐等对画质和刷新率有较高要求的场景。同时，C口的小型化设计，让便携显示器无需额外搭载大型接口，进一步缩减机身厚度，契合"便携"核心需求。值得注意的是，Type-C接口内部拥有24组针脚，可识别多种协议，这为高清视频传输提供了硬件基础。
（二）核心功能2：供电输入，保障设备稳定运行
便携显示器大多采用内置锂电池或外接供电设计，而C口可作为供电输入接口，接收外部电源的电力，为显示器的屏幕、驱动板、芯片等部件供电，无需额外配备专用电源适配器，极大提升了使用便捷性。
目前主流便携显示器的C口供电的支持USB PD协议，可兼容5V、9V、12V等多种电压档位，适配市面上绝大多数PD充电器、移动电源、笔记本充电器，输入电流可根据显示器功耗动态调整（通常为1A-3A）。例如，用户外出时，可通过一根Type-C线缆，同时实现笔记本对便携显示器的投屏和供电，无需携带多根线缆和电源适配器，真正实现"一线出行"，这也契合了当下欧盟推行的"通用充电"标准，让Type-C充电器实现跨设备通用。
（三）核心功能3：数据传输，实现设备间高效联动
除了投屏和供电，便携显示器的C口还支持USB 3.0及以上速率的数据传输，可作为数据接口连接电脑、手机等设备，实现文件、图片、视频等数据的快速传输，同时还可支持外设扩展，进一步丰富使用场景。
例如，将便携显示器通过C口连接笔记本电脑，不仅可以实现投屏扩展，还能通过显示器的C口外接U盘、鼠标、键盘等外设，将便携显示器打造为"移动扩展坞"；连接手机时，可快速传输手机中的视频文件至显示器播放，或传输照片至显示器进行高清预览，实现设备间的高效联动。此外，部分支持USB4标准的高端便携显示器C口，可提供高达40Gbps的数据传输带宽，进一步提升数据传输效率。
（四）附加功能：反向供电，赋能周边设备
部分高端便携显示器的C口还支持反向供电（DRP双角色端口），可在自身通电的情况下，为连接的手机、耳机、U盘等小型设备供电，进一步拓展接口的实用性。例如，用户在使用便携显示器投屏手机时，可通过同一根Type-C线缆，实现手机投屏的同时为手机充电，避免手机因长时间投屏而电量耗尽；外出时，也可将便携显示器连接移动电源供电，再通过显示器的C口为手机反向充电，实现"一源多充"。这一功能的实现，得益于Type-C接口支持双向的数据传输和供电特性，其线缆两端可任意无差别使用，进一步提升了使用便捷性。
二、LDR6020芯片：双盲插投屏的核心"控制中枢"
在便携显示器的投屏功能中，"双盲插"是用户体验的核心痛点------传统接口（如HDMI、Micro USB）需要区分正反，插入错误不仅无法实现投屏，还可能损坏接口；而Type-C接口虽支持物理正反盲插，但部分显示器因芯片性能不足，仍存在"插反无法投屏""投屏不稳定"等问题。
LDR6020作为一款专为便携显示器、扩展坞等设备设计的Type-C投屏控制芯片，凭借内置的双CC引脚检测、信号自动切换、多协议兼容等核心技术，完美实现双盲插投屏功能，即无论Type-C线缆正反插入，都能快速识别信号源、稳定传输视频信号，同时保障投屏画质和刷新率不受影响，成为便携显示器实现便捷投屏的核心器件。
（一）先明确：双盲插投屏的核心需求
双盲插投屏的核心是"双向识别、自动适配"，需同时满足两个核心条件：一是物理层面，Type-C接口本身支持正反插入，无需区分方向；二是芯片层面，控制芯片需能识别插入方向，自动切换信号通道，确保视频信号、供电、数据传输不受插入方向影响，实现"插即投屏"，无需用户手动调整方向或设置。
传统投屏芯片因仅支持单CC引脚检测，或信号切换响应速度慢，往往存在"插反无法识别信号源""投屏延迟、闪屏"等问题；而LDR6020通过硬件设计优化和协议集成，彻底解决了这一痛点，实现了真正意义上的双盲插投屏。
（二）LDR6020实现双盲插投屏的3大核心技术逻辑
LDR6020的双盲插投屏功能，核心依托"双CC引脚检测+信号自动切换+多协议兼容"三大技术，从插入识别、信号适配到稳定传输，形成全流程自动化控制，无需用户干预，具体拆解如下：
- 双CC引脚检测：精准识别插入方向，杜绝"插反无效"

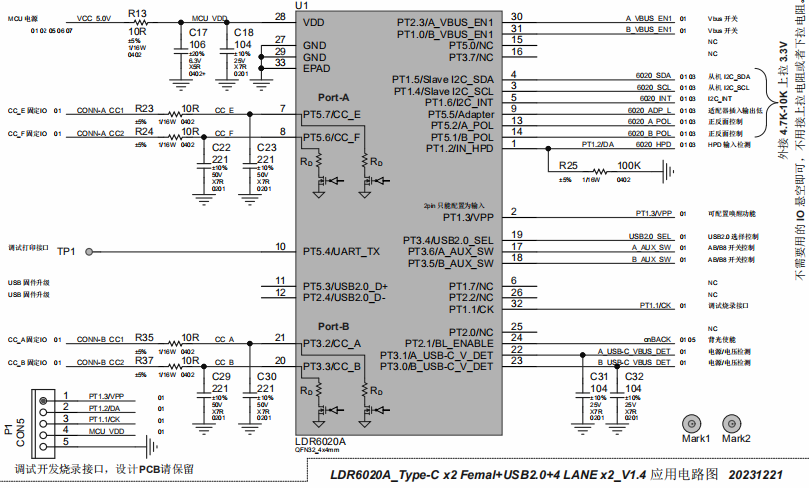

Type-C接口的CC1和CC2引脚是实现盲插识别的核心，其主要作用包括探测连接、区分正反面、区分主从设备、配置供电模式等。LDR6020芯片内置双CC引脚检测模块，同时支持CC1和CC2引脚的信号检测，无论Type-C线缆正反插入，芯片都能快速识别并响应------当线缆插入时，CC1或CC2引脚会先检测到信号源设备的连接信号（通过检测引脚的下拉电阻Rd实现，Rd标准值为5.1kΩ），芯片立即启动识别流程，判断插入方向，并锁定对应的信号通道。
不同于传统单CC引脚芯片，LDR6020的双CC引脚检测模块采用"双向冗余设计"，CC1和CC2引脚可相互备份，无论插入方向如何，都能在10ms内完成方向识别，响应速度快，杜绝了"插反无法识别""识别延迟"等问题。此外，芯片还能通过CC引脚检测线缆类型，若为含芯片的线缆，会自动切换至Vconn供电模式，为线缆内芯片提供3.3V或5V供电，确保线缆正常工作。
2. 信号自动切换：适配方向，保障投屏画质稳定
识别插入方向后，LDR6020的核心任务是实现视频信号的自动切换，确保无论插入方向如何，视频信号都能正常传输至便携显示器的屏幕，且画质、刷新率不受影响------这也是双盲插投屏的核心难点。
LDR6020内置高清信号切换开关（MUX），支持DP Alt Mode协议的信号切换，当芯片识别到插入方向后，会自动控制信号切换开关，将信号源设备传输的视频信号（DP信号）切换至对应的接收通道，同时同步调整信号极性，确保信号传输的一致性。例如，当线缆正插时，信号通过CC1引脚传输，芯片控制开关切换至CC1对应的信号通道；当线缆反插时，信号通过CC2引脚传输，芯片立即切换至CC2对应的信号通道，整个切换过程在后台自动完成，用户无感知，且切换延迟低于5ms，不会出现闪屏、黑屏、画质失真等问题。
此外，LDR6020支持高达4K/60Hz的高清信号传输，信号切换过程中不会损失信号质量，无论是办公场景的文档投屏，还是娱乐场景的游戏、视频投屏，都能保持清晰、流畅的显示效果。同时，芯片还支持USB信号与DP信号同时传输，可在投屏的同时实现数据传输，进一步提升使用体验。
3. 多协议兼容：适配多设备，实现"插即投屏"
双盲插投屏的实用性，不仅取决于方向识别和信号切换，还取决于芯片的兼容性------便携显示器需要适配手机、笔记本、平板、Switch等多种信号源设备，这些设备的投屏协议、信号格式各不相同，若芯片兼容性不足，会出现"能识别方向，但无法投屏"的问题。
LDR6020芯片内置多协议兼容模块，完美兼容DP Alt Mode、USB PD、USB 3.0等主流协议，同时支持手机、笔记本常用的投屏协议（如华为多屏协同、苹果AirPlay的有线适配、Switch的HDMI信号转换），可自动识别信号源设备的协议类型，快速完成协议协商，实现"插即投屏"。
例如，当用户将华为手机通过Type-C线缆连接便携显示器（搭载LDR6020芯片）时，芯片会自动识别华为手机的投屏协议，快速协商并建立连接，实现手机屏幕镜像投屏；当连接Switch时，芯片会自动适配Switch的HDMI信号格式，将Switch的游戏画面同步传输至显示器，且无论线缆正反插入，都能稳定投屏，无需用户手动设置协议或切换模式。
（三）LDR6020的附加优势：保障投屏稳定与节能
除了核心的双盲插投屏功能，LDR6020还具备两大附加优势，进一步提升便携显示器的投屏体验：一是内置过压、过流、过温保护模块，实时监控信号传输和供电过程，避免因电压波动、电流过大导致芯片损坏或投屏中断，保障设备和使用安全；二是支持低功耗模式，当设备处于待机状态或投屏暂停时，芯片会自动降低功耗，减少便携显示器的电量消耗，延长续航时间。

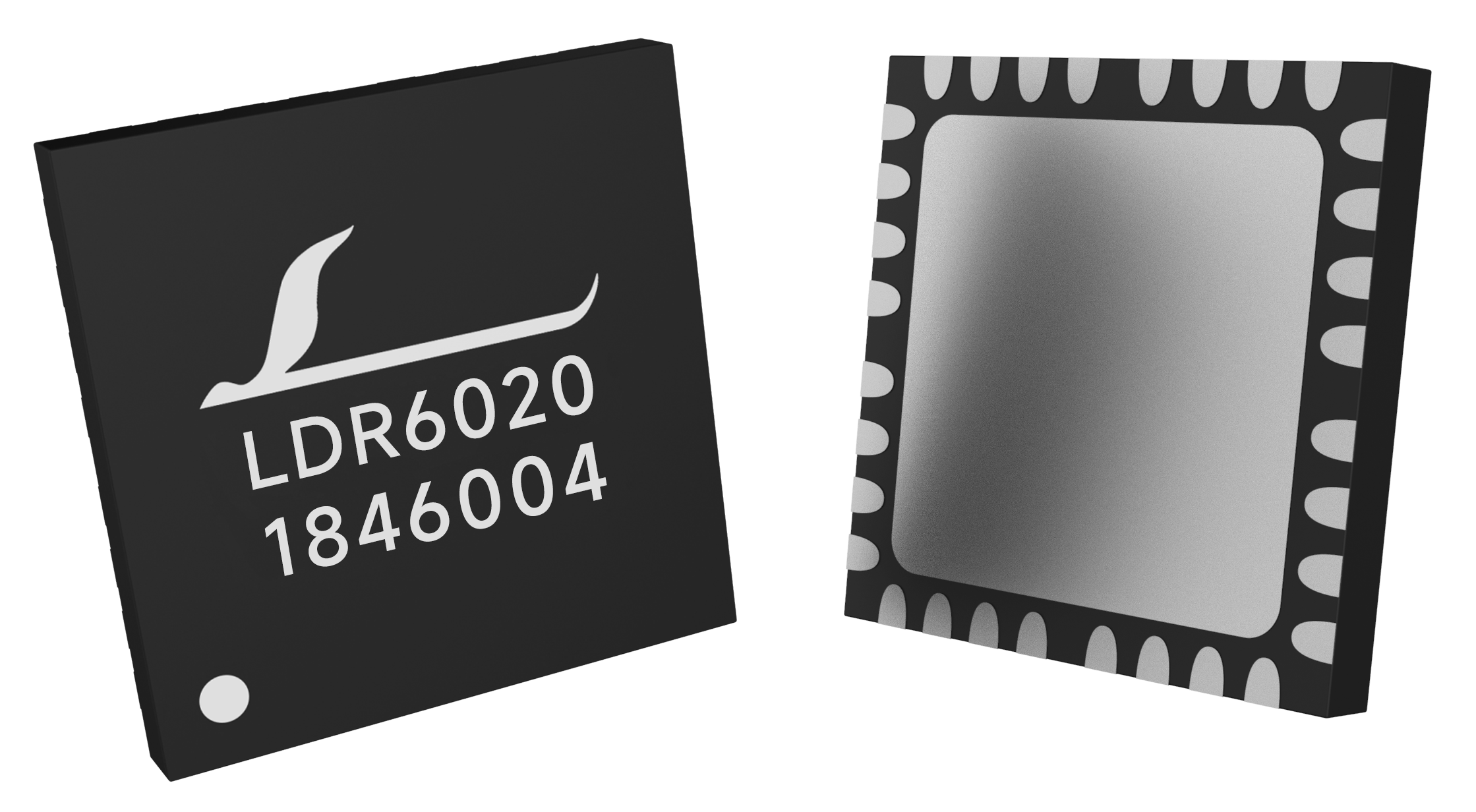

此外，LDR6020采用QFN32（4*4规格）封装，相较于传统SOP封装，其体积更小巧、散热性能更优异，便于嵌入便携显示器的驱动板中，不占用过多空间，契合便携显示器"轻薄"的设计需求；同时，芯片的外围电路简单，无需额外搭配复杂的控制模块，可有效降低便携显示器的研发成本和硬件体积，提升产品竞争力。据悉，LDR6020作为乐得瑞推出的高性能投屏控制芯片，其QFN32封装还集成了丰富的I/O接口与功能模块，进一步提升了芯片的集成度与实用性[2]。
三、总结：C口+LDR6020，重构便携显示器投屏体验
便携显示器的C口，通过"投屏+供电+数据传输"的集成化功能，彻底摆脱了传统接口的局限性，成为便携场景下的"全能接口"，其多元功能的实现，离不开Type-C接口的硬件优势和相关协议的支持，也契合了当下电子设备接口"大一统"的发展趋势。而LDR6020芯片作为双盲插投屏的核心控制器件，通过双CC引脚检测、信号自动切换、多协议兼容三大核心技术，完美解决了传统投屏"插反无效、适配繁琐"的痛点，让便携显示器的投屏操作更便捷、更稳定。
二者的结合，不仅简化了便携显示器的硬件设计，降低了用户的使用成本，更适配了移动办公、户外娱乐等多元化场景的需求------用户只需一根Type-C线缆，无论正反插入，都能快速实现投屏、供电、数据传输的多重需求，真正实现便携显示器的"轻量化、便捷化"。
随着便携显示器的普及，用户对投屏体验的要求将进一步提升，LDR6020这类高性能双盲插投屏芯片，将凭借其兼容性强、稳定性高、体积小、成本低的优势，成为便携显示器的核心配置；而C口的功能也将进一步拓展，结合USB4、PD 3.1等新一代协议，实现更高速率的数据传输、更高功率的供电和更高清的投屏，推动便携显示器行业向更高效、更便捷、更集成的方向发展。
