引言：滤镜+AI kit 还能玩出新花样？

哈喽大家好，我是木斯佳！👋

上篇我们深入探讨了AI智能算法，从人像识别到智能压缩，让应用学会"看懂"照片。今天，作为证件照图像处理系列的最后一篇，让我们来一次举一反三的创新实践！

在移动应用开发中，图片滤镜功能早已成为标配。但你是否思考过：

当我们轻点"美白滤镜"时，手机究竟在执行什么样的操作？
为什么反色效果能让照片呈现负片效果？
增艳滤镜又是如何让色彩更加饱满的？

更重要的是------当滤镜应用于人像时，我们真的需要整张图进行滤镜处理吗？

一张图片加上滤镜，瞬间从平淡变得惊艳。这看似简单的背后，其实是数学矩阵、色彩科学和现代 GPU 技术的完美结合。今天，让我们一起揭开 HarmonyOS ArkTS 中滤镜技术的神秘面纱。

一、矩阵变换的数学之美

每个像素的颜色本质上是四个数字的组合：R（红）、G（绿）、B（蓝）、A（透明度）。滤镜，本质上是对这四个数字的数学变换。

HarmonyOS 采用业界标准的 4×5 颜色矩阵 （ColorMatrix）来实现这一变换：

这个矩阵代表了什么？

R, G, B, A：原始像素的红、绿、蓝、透明度分量，取值范围[0,255]。

R', G', B', A'：变换后的颜色分量，取值范围[0,255]。

mxy(0≤x≤3, 0≤y≤3)：颜色通道间的转换系数。

m04, m14, m24, m34：颜色偏移量（会乘以255得到实际偏移值）。

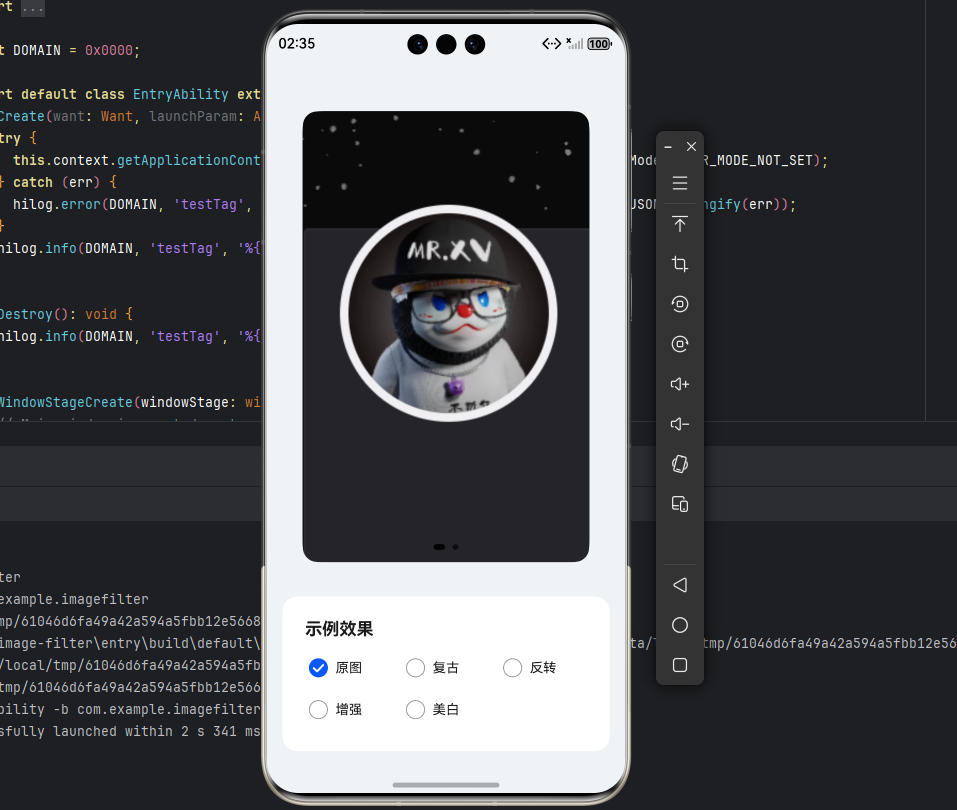

单位矩阵：编程中的"不做任何事"

typescript 复制代码

const ORIGINAL_MATRIX: number[] = [
  1, 0, 0, 0, 0,  // R' = 1×R + 0×G + 0×B + 0×A + 0
  0, 1, 0, 0, 0,  // G' = 0×R + 1×G + 0×B + 0×A + 0
  0, 0, 1, 0, 0,  // B' = 0×R + 0×G + 1×B + 0×A + 0
  0, 0, 0, 1, 0   // A' = 0×R + 0×G + 0×B + 1×A + 0
];

这是编程中的"恒等变换"------输入等于输出。理解这个基础矩阵非常重要，因为所有滤镜都是对这个矩阵的修改。

二、解析经典滤镜的数学原理

2.1 反色滤镜：摄影的"负片"重现

typescript 复制代码

const REVERSE_COLOR_MATRIX: number[] = [
  -1, 0, 0, 0, 1,   // R' = -1×R + 255
  0, -1, 0, 0, 1,   // G' = -1×G + 255
  0, 0, -1, 0, 1,   // B' = -1×B + 255
  0, 0, 0, 1, 0     // A' = A（透明度不变）
];

数学洞察：

系数设为 -1：将原值取负
偏移量设为 1：加上 255（因为 1×255 = 255）
最终公式：255 - 原值

现实映射 ：

这实际上重现了胶片摄影时代的"负片"效果。在胶片中，光线强的地方在底片上曝光少（颜色深），经过这个变换就转换成了正片。

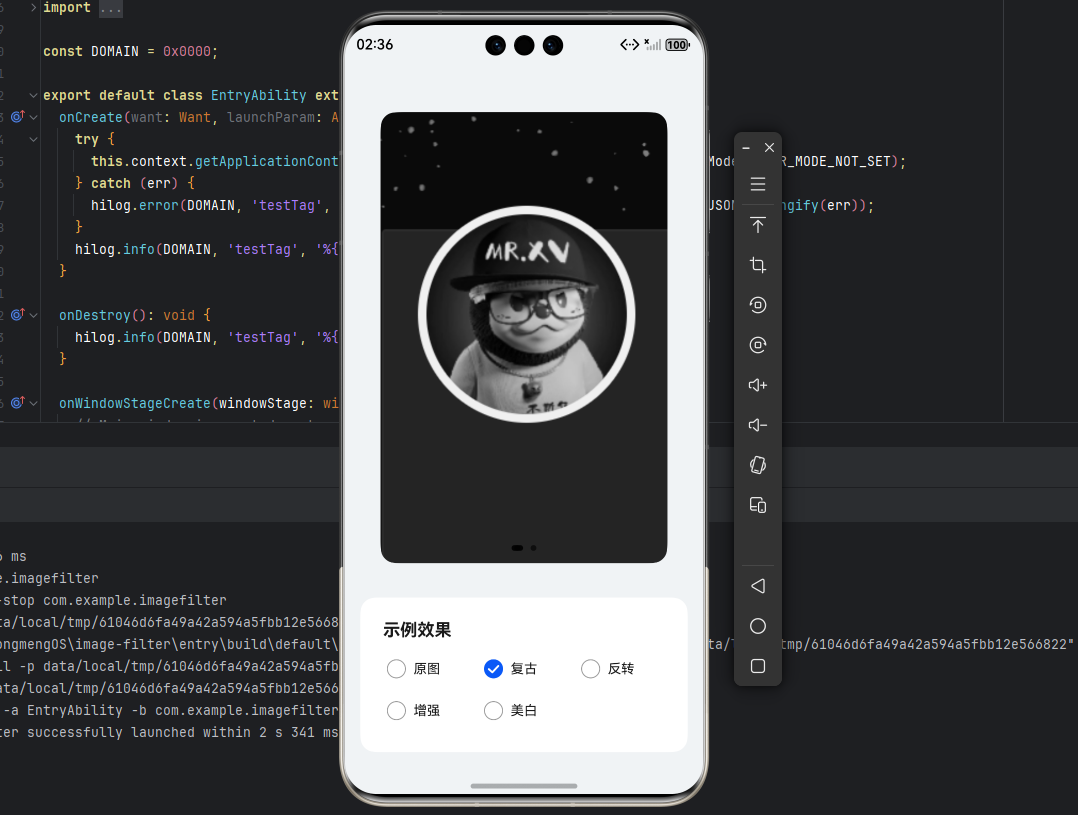

2.2 复古滤镜：怀旧色调的色彩心理学

typescript 复制代码

const RETRO_COLOR_MATRIX: number[] = [
  0.213, 0.715, 0.072, 0, 0,
  0.213, 0.715, 0.072, 0, 0,
  0.213, 0.715, 0.072, 0, 0,
  0, 0, 0, 1, 0
];

三个关键数字的奥秘：

0.213：红色权重
0.715：绿色权重（最大！）
0.072：蓝色权重

为什么是这些数字？这源于人眼对颜色的敏感度差异：

人眼对绿色最敏感，所以权重最高（0.715）
对红色次之（0.213）
对蓝色最不敏感（0.072）

更深层的艺术原理 ：

真正的复古效果通常是灰度图 + 棕褐色调。这个矩阵只完成了第一步（去色），实际应用中通常还会叠加一个棕褐色调偏移，如：

复制代码

R' = 灰度值 + 40
G' = 灰度值 + 20
B' = 灰度值

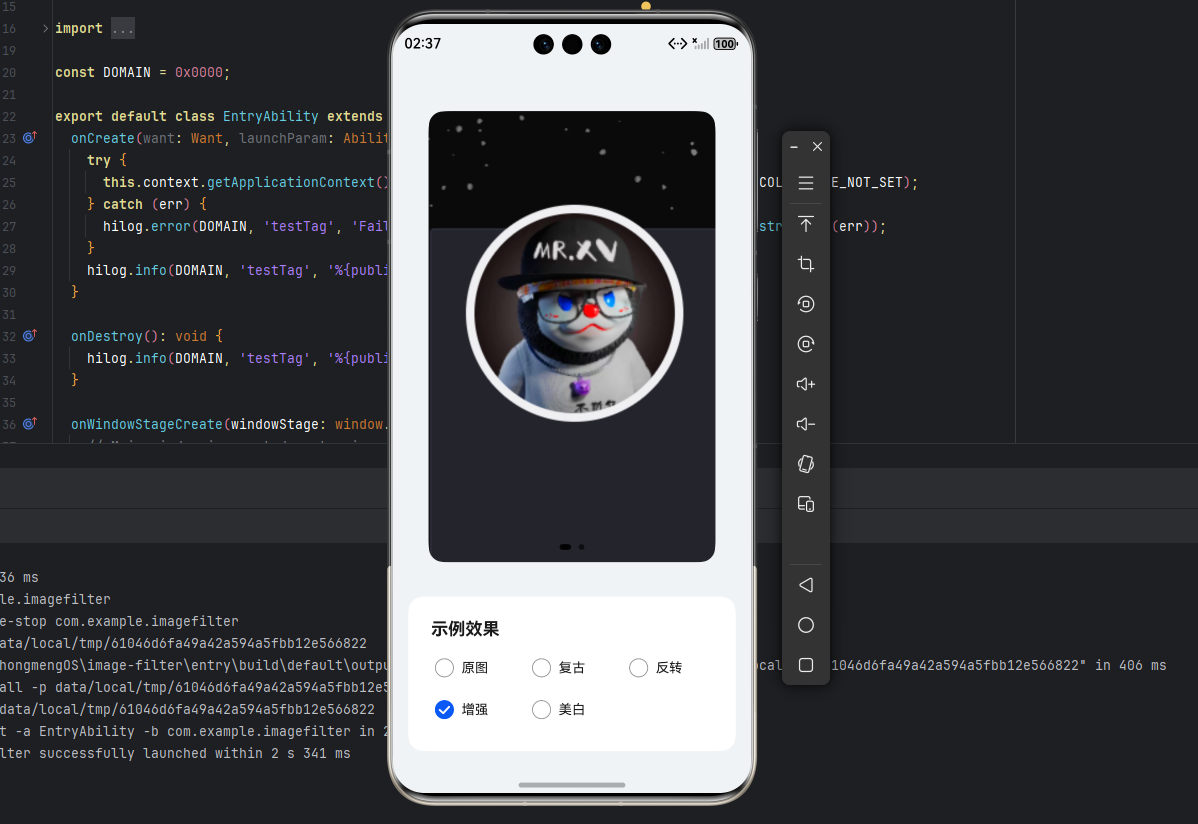

2.3 增艳滤镜：饱和度增强的色彩科学

typescript 复制代码

const ENHANCE_COLOR_MATRIX: number[] = [
  1.63,  -0.5723, -0.0577, 0, 0,
  -0.17, 1.2277, -0.0577, 0, 0,
  -0.17, -0.5723, 1.7423, 0, 0,
  0, 0, 0, 1, 0
];

矩阵设计的精妙之处：

主对角线增强（1.63, 1.2277, 1.7423）：分别增强 RGB 通道
负的交叉项：减少其他通道对目标通道的"污染"
总和效应：每一行的系数和约等于1.8，整体饱和度提升约80%

色彩学原理 ：

饱和度增强的实质是增加色度相对于亮度的比例。这个矩阵通过增强主色、削弱辅助色，让颜色更加"纯粹"。

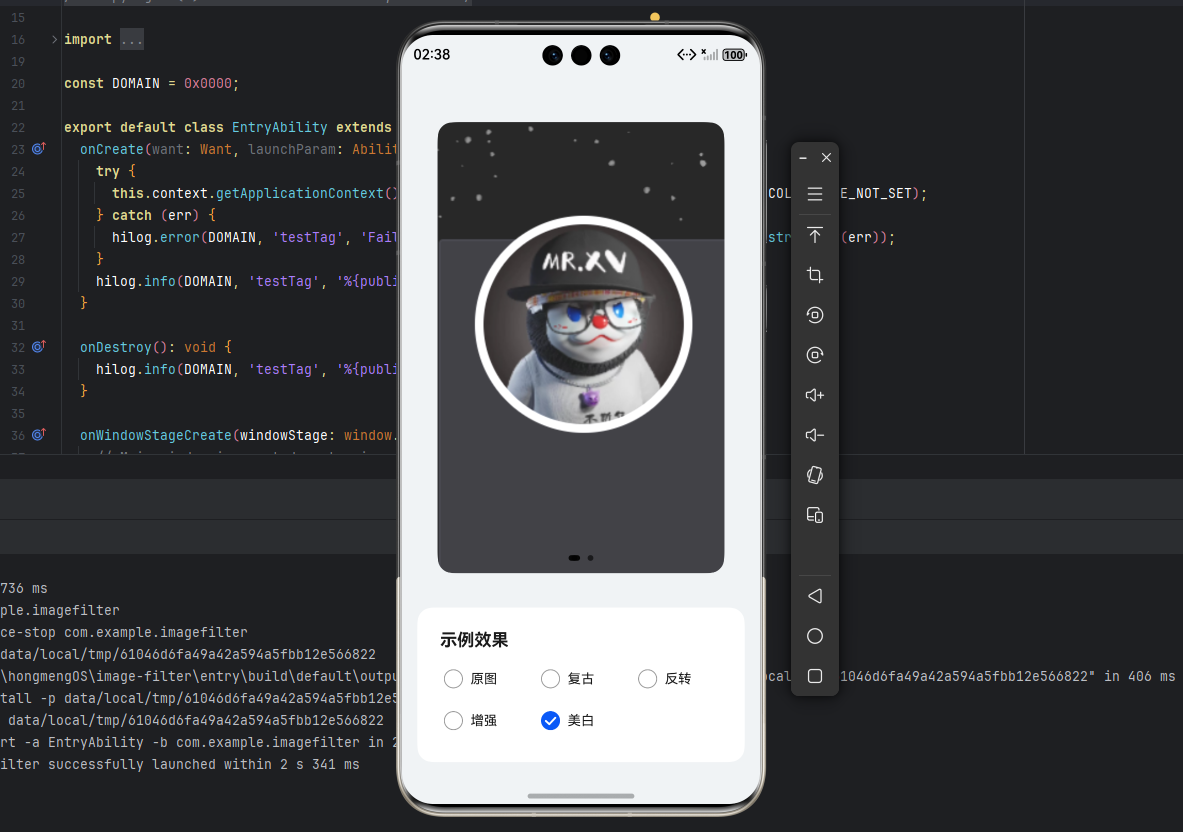

2.4 美白滤镜的混合哲学

typescript 复制代码

const WHITENING_COLOR_CONFIG: common2D.Color = {
  alpha: 30,   // 低透明度是关键
  red: 255, green: 255, blue: 255  // 纯白色
};

const WHITENING_COLOR_FILTER = drawing.ColorFilter.createBlendModeColorFilter(
  WHITENING_COLOR_CONFIG,
  drawing.BlendMode.PLUS  // 叠加模式
);

PLUS混合模式的数学：

复制代码

结果颜色 = min(源颜色 + 目标颜色, 255)

实际计算示例：

源像素 R=100
叠加白色：255 × (30/255) = 30
结果：min(100 + 30, 255) = 130

美学意义 ：

这种方法模拟了摄影中的"补光"效果。不是简单地增加亮度，而是均匀地给所有像素加上一个基础亮度值，保留原有对比关系。

四、实战与思考：创造你自己的AI美白滤镜滤

在理解了滤镜的数学原理之后，我们来看看如何将AI技术与矩阵变换结合，实现智能的人像美白效果。我们在实现前可以参考一下竞品效果，提取核心的需求点：

只提亮人像区域
保持背景自然

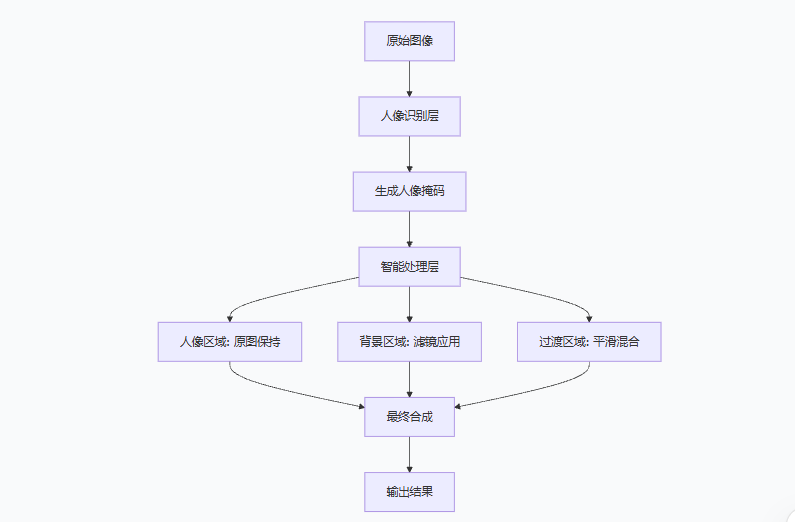

我的设计思路是：结合MindSpore Lite Kit的人像分割能力，创建基于内容感知的美白矩阵处理层。这里的部分代码在上一篇的压缩教程有提，在实操的过程中，把压缩部分的代码替换就可以实现，篇幅原因这里上伪代码。

typescript 复制代码

// AI美白滤镜的工作流程
async function createAIWhiteningFilter(
  image: PixelMap,
  intensity: number = 0.5  // 美白强度：0-1
): Promise<ColorFilter> {
  // 1. AI人像分割
  const personMask = await mindsporeLite.segmentPerson(image);

  // 2. 计算自适应美白矩阵
  const whiteningMatrix = calculateAdaptiveMatrix(image, personMask, intensity);

  // 3. 创建智能滤镜
  return new ColorFilter(whiteningMatrix);
}

4.1 理解矩阵的"控制维度"

一个 4×5 颜色矩阵虽然只有20个参数，但它们构成了滤镜效果的完整控制体系。我们可以将这些参数分解为几个直观的"控制维度"，让复杂的矩阵变换变得易于理解和操作。

typescript 复制代码

// 亮度控制
const BRIGHTNESS_MATRIX = (brightness: number) => [
  1, 0, 0, 0, brightness,
  0, 1, 0, 0, brightness,
  0, 0, 1, 0, brightness,
  0, 0, 0, 1, 0
];

// 对比度控制 - 调整主对角线和偏移量
const CONTRAST_MATRIX = (contrast: number) => {
  const factor = (contrast + 1) / 2;
  const offset = (1 - factor) * 128;
  return [
    factor, 0, 0, 0, offset,
    0, factor, 0, 0, offset,
    0, 0, factor, 0, offset,
    0, 0, 0, 1, 0
  ];
};

4.2 矩阵生成

关键在于：根据人像区域动态调整美白参数

typescript 复制代码

function calculateAdaptiveMatrix(
  image: PixelMap,
  mask: SegmentationResult,  // AI分割结果
  baseIntensity: number
): number[] {
  const matrix = [
    1, 0, 0, 0, 0,  // R通道
    0, 1, 0, 0, 0,  // G通道
    0, 0, 1, 0, 0,  // B通道
    0, 0, 0, 1, 0   // A通道
  ];

  // 分析图像特性
  const imageStats = analyzeImageCharacteristics(image);

  // 针对人像区域的优化
  if (mask.hasPerson) {
    // 计算人像区域的平均肤色
    const skinTone = calculateAverageSkinTone(image, mask);

    // 基于肤色的智能调整
    adjustMatrixForSkinTone(matrix, skinTone, baseIntensity);
  }

  return matrix;
}

4.2 实现渐变滤镜过渡

虽然 ArkUI 目前不支持 ColorFilter 的直接动画插值，但我们可以通过其他方式实现平滑过渡：

typescript 复制代码

@State transitionProgress: number = 0;  // 0-1的过渡进度

// 动态计算混合矩阵
private getTransitionMatrix(
  fromMatrix: number[],
  toMatrix: number[],
  progress: number
): number[] {
  return fromMatrix.map((val, index) => {
    return val * (1 - progress) + toMatrix[index] * progress;
  });
}

性能优化

typescript 复制代码

// ❌ 错误：每帧重新创建矩阵
build() {
  return Image($r('app.media.image'))
    .colorFilter(this.calculateComplexMatrix()) // 每帧都计算！
}

// ✅ 正确：预计算并缓存
private cachedFilters: Map<string, ColorFilter> = new Map();

private getCachedFilter(tag: string): ColorFilter {
  if (!this.cachedFilters.has(tag)) {
    const matrix = this.calculateMatrix(tag);
    this.cachedFilters.set(tag, new ColorFilter(matrix));
  }
  return this.cachedFilters.get(tag);
}

结语：技术之美在于创造美

滤镜技术，从简单的数学矩阵到复杂的色彩科学，再到现代的 GPU 加速，展现了计算机图形学的精妙。HarmonyOS ArkTS 通过简洁的 API 设计，将复杂的底层技术封装成开发者友好的接口。

当我们下次在应用中添加滤镜功能时，希望你能想起这背后的数学之美、工程之精，以及技术为创造美所提供的无限可能。

互动话题：你在开发中遇到过哪些有趣的滤镜效果？或者有想要实现的特殊滤镜效果吗？欢迎在评论区分享讨论！
