开启数字电源PFC学习之旅

数字电源PFC学习参考源代码、学习文件、mathcad、仿真文件。学习资料没有关联都是独立的。

最近一头扎进了数字电源PFC的学习海洋，在这里和大家分享下我的学习经历与收获。

丰富多样的学习资料

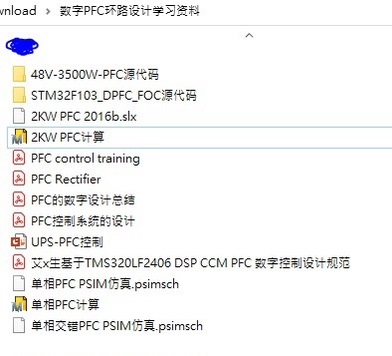

这次学习手头有参考源代码、学习文件、mathcad以及仿真文件，它们虽各自独立，但却像拼图碎片，共同拼凑出数字电源PFC的完整图景。

参考源代码：代码里的宝藏

参考源代码就像一座神秘宝藏库。比如在一个简单的数字电源PFC控制算法代码示例里：

c 复制代码

// 定义一些常量
const float kP = 0.1;
const float kI = 0.01;
float error, integral;

// 电流控制函数
float currentControl(float reference, float measured) {
    error = reference - measured;
    integral += error;
    float output = kP * error + kI * integral;
    return output;
}

这段代码实现了一个简单的比例积分（PI）控制器。首先定义了比例系数 kP 和积分系数 kI，这两个系数的调整对于PFC系统的性能至关重要。error 变量用来计算参考值与测量值之间的误差，而 integral 则对误差进行积分。在 currentControl 函数里，通过比例项 kP error**和积分项 kI integral 相加得到最终的输出，这个输出可用于调节电源的相关参数，以达到功率因数校正的目的。

学习文件：知识的指引

学习文件像是一位耐心的导师，从数字电源PFC的基本原理开始讲解。从功率因数的概念，到为什么要进行功率因数校正，再到各种PFC拓扑结构，如升压式PFC、降压式PFC等。文件里详细阐述了每种拓扑的工作原理、优缺点以及适用场景。例如升压式PFC拓扑，它通过电感在开关管导通时储存能量，开关管关断时释放能量，从而提升输出电压，并且能够实现较高的功率因数。

Mathcad：计算的利器

Mathcad在数字电源PFC学习中是一个强大的计算工具。假设我们要计算PFC电路中电感的参数。在Mathcad里，我们可以这样操作：

定义已知参数，比如输入电压范围 Vinmin := 85V*，Vin* max := 265V，输出功率 Pout := 100W 等。
根据PFC的基本原理和计算公式，我们可以逐步推导出电感值 L 的计算公式，像 L := (Vinmin^2 Dmax) / (2 f * Pout)（这里 D_max 是最大占空比，f 是开关频率）。

Mathcad可以帮助我们快速准确地进行这些复杂的计算，并且以直观的方式展示计算过程和结果，大大提高了学习和设计效率。

仿真文件：虚拟的实验室

仿真文件如同一个虚拟实验室，让我们在实际搭建电路之前就能对PFC系统进行测试和验证。以一款基于PSIM软件的PFC仿真文件为例，在仿真模型里，我们搭建好PFC电路拓扑，设置好各个元件的参数，如电感值、电容值、开关频率等。然后运行仿真，我们可以观察到输入电流、输出电压的波形，直观地看到功率因数校正的效果。通过调整不同的参数，我们能分析这些参数对PFC性能的影响，比如改变电感值，观察电流谐波含量的变化，从而优化电路设计。

数字电源PFC学习参考源代码、学习文件、mathcad、仿真文件。学习资料没有关联都是独立的。

在数字电源PFC的学习道路上，这几种独立又互补的学习资料，为我打开了一扇扇通往知识深处的大门。希望我的分享能给同样在学习数字电源PFC的朋友们一些启发。
